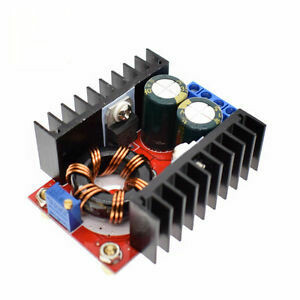

Sursa ridicatoare DC-DC Boost 150W, 10-32V la 12-35V, 6A, reglabila
Sursa ridicatoare DC-DC boost pentru alimentarea consumatorilor de 12 - 35 VDC din baterii sau surse de 10 - 32 VDC. Tensiunea de iesire se regleaza continuu cu trimer multitura, curentul de iesire ajunge la 6 A, iar puterea la 100 W fara racire si 150 W cu racire activa. Eficienta de 94% si doua radiatoare incluse.
Cumparand acest produs primesti 1,11 RON in puncte de fidelitate.
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Sursa ridicatoare DC-DC de tip boost, neizolata, ridica o tensiune continua de 10 - 32 VDC la o tensiune de iesire reglabila intre 12 si 35 VDC, la un curent de iesire de pana la 6 A. Este potrivita pentru alimentarea unor consumatori de tensiune mai mare dintr-o baterie sau dintr-o sursa de 12 V ori 24 V, de exemplu pentru incarcatoare si alimentatoare de laptop in vehicule, pentru proiecte cu acumulatori, sisteme solare mici si echipamente de laborator.
Puterea de iesire este de 100 W fara racire suplimentara si de 150 W cu racire activa. Eficienta de conversie este de 94%, iar ripple-ul de iesire este de 2%. Tensiunea de iesire se regleaza continuu cu un trimer multitura, iar tensiunea de iesire trebuie setata intotdeauna peste tensiunea de intrare. Modulul functioneaza in intervalul de temperatura -40 la +85 grade C si nu are protectie la scurtcircuit sau la polaritate inversa.
Printre caracteristicile principale se numara blocul cu borne cu surub pentru intrare si iesire, inductorul toroidal de putere, cele doua condensatoare electrolitice, cele doua radiatoare pentru componentele de putere, trimerul multitura pentru reglajul tensiunii de iesire si LED-ul indicator de tensiune. Alimentarea se face de la o sursa de curent continuu de 10 - 32 VDC, la un curent de intrare de maximum 10 A, iar peste aceasta valoare racirea trebuie imbunatatita.
Modulul nu are interfete de date, deci nu necesita programare si se foloseste cu orice sursa de curent continuu si orice consumator din domeniul de tensiuni indicat, inclusiv in proiecte realizate cu Arduino, ESP32, STM32 sau Raspberry Pi, atunci cand acestea au in schema o etapa de alimentare la 12 - 35 VDC.
Specificatii:
Tensiune alimentare: 10 - 32 VDC
Curent intrare: 10 A max, la peste 10 A trebuie imbunatatita racirea
Curent iesire: 6 A max
Tip modul: Step-up (boost), neizolat
Tensiune iesire: 12 - 35 VDC, reglabila
Putere iesire: 100 W fara racire, 150 W cu racire activa
Eficienta conversie: 94%
Ripple iesire: 2%
Reglaj tensiune: Trimer multitura
Conexiuni: Borne cu surub (IN+, IN-, OUT+, OUT-)
Protectie la scurtcircuit si la polaritate inversa: Nu
Temperatura functionare: -40 la +85 grade C
Dimensiuni: 65 x 23 x 56.3 mm
Layout:
| Element | Functie |
|---|---|
| Bloc borne cu surub | Doua perechi de borne pentru conectarea sursei de alimentare (IN+, IN-) si a consumatorului (OUT+, OUT-). |
| LED indicator rosu | Se aprinde cand modulul primeste tensiune la intrare. Daca LED-ul nu se aprinde, verificati sursa si polaritatea conexiunilor. |
| Trimer multitura albastru | Regleaza tensiunea de iesire intre 12 si 35 VDC. Rotit in sensul acelor de ceasornic creste tensiunea de iesire, iar in sens invers o scade. |
| Inductor toroidal | Bobina de putere a convertorului boost, in care se inmagazineaza energia transferata spre iesire. |
| Condensatoare electrolitice | Filtreaza tensiunea de iesire si limiteaza ripple-ul. |
| Radiatoare | Disipa caldura generata de componentele de putere. La curenti de intrare peste 10 A sau la 150 W se recomanda racire activa cu ventilator. |
| Gauri de montare | Fixarea placii in carcasa sau pe un suport. |
Pinout:
| Conector | Pin | Functie |
|---|---|---|
| Bloc borne intrare | IN+ | Plus alimentare, 10 - 32 VDC |
| Bloc borne intrare | IN- | Minus alimentare (GND) |
| Bloc borne iesire | OUT- | Minus consumator (GND) |
| Bloc borne iesire | OUT+ | Plus consumator, 12 - 35 VDC reglabil |
Utilizare:
Verificati inainte de conectare ca tensiunea sursei este cuprinsa intre 10 si 32 VDC si ca tensiunea de iesire dorita este mai mare decat tensiunea de intrare, deoarece modulul functioneaza doar ca ridicator de tensiune.
Conectati sursa de alimentare la bornele IN+ si IN-, respectand cu atentie polaritatea, deoarece modulul nu are protectie la polaritate inversa.
Montati in serie cu alimentarea o siguranta fuzibila adecvata si, pentru protectie la polaritate inversa, o dioda in serie cu intrarea, deoarece modulul nu are protectie la scurtcircuit.
Nu conectati consumatorul in timpul primului reglaj. Alimentati modulul si observati ca LED-ul rosu se aprinde.
Masurati tensiunea la bornele OUT+ si OUT- cu un multimetru setat pe tensiune continua si rotiti cu o surubelnita mica trimerul multitura pana la valoarea dorita. Rotirea in sensul acelor de ceasornic creste tensiunea de iesire, iar rotirea in sens invers o scade. Trimerul are mai multe ture, deci reglajul se face lent, urmarind valoarea afisata de multimetru.
Daca nu cunoasteti pozitia initiala a trimerului, rotiti-l mai intai in sens invers acelor de ceasornic pentru o tensiune de iesire minima, apoi cresteti treptat tensiunea.
Deconectati alimentarea, conectati consumatorul la bornele OUT+ si OUT-, apoi alimentati din nou modulul. Verificati tensiunea de iesire sub sarcina si corectati-o din trimer daca este nevoie.
Bornele IN- si OUT- sunt legate electric intre ele pe placa, deci intrarea si iesirea au masa comuna.
Nu depasiti 6 A curent de iesire si 150 W putere de iesire. Fara racire suplimentara limitati puterea la 100 W.
La curenti de intrare de peste 10 A sau la temperaturi ambiante ridicate folositi un ventilator care sa sufle direct pe radiatoare si lasati liber spatiul din jurul modulului.
Pentru rezultate stabile, folositi cabluri scurte si cu sectiune suficienta pentru curentii de intrare si de iesire, si strangeti bine suruburile bornelor.
- Dimensiuni
- 65 x 23 x 56.3 mm
- Tip
- Step-up (boost), neizolat
- Tensiune de iesire
- 12-35 V DC, reglabila
- Temperatura de lucru
- -40 la +85 grade C
- Curent de iesire
- 6 A max
- Tensiune de intrare
- 10-32 V DC
- Putere de iesire
- 100 W fara racire, 150 W cu racire activa
- Eficienta
- 94%
- Curent de intrare
- 10 A max
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Acest produs este destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie, cercetare si aplicatii tehnice similare. Produsul trebuie utilizat doar conform specificatiilor tehnice mentionate in pagina produsului si/sau in documentatia disponibila.
Utilizarea incorecta, depasirea valorilor maxime admise de tensiune, curent, temperatura sau conectarea gresita pot duce la defectarea produsului, deteriorarea altor echipamente sau la riscuri de siguranta.
Produsul nu este jucarie si nu este destinat copiilor. Montajul, testarea si utilizarea trebuie realizate de persoane cu cunostinte minime in domeniul electric/electronic. Se recomanda utilizarea produsului in montaje protejate, carcase adecvate sau sisteme care respecta normele de siguranta aplicabile.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Recenzii (6) - Recenzii verificate
Foarte buna dar atentie la recomandarile de limitare a curentului maxim . De preferita utizati cu un mic vetilator alimentat la 8vrn
A functionat din prima. Atentie insa : nu alimentati cu tensiune mai mica decat cea indicata ! Eu am folosit o sursa de 12 V ,cumparata tot de la Sigmanortec .
Isi face treaba, pentru puteri mai mari eate necesara racire activa cu cooler
Bun
Produsul este ok. Este exact ca in descriere si poza. Livrarea a fost rapida. Recomand.
Acest tutorial foloseste modulul in sine, fara placa de dezvoltare si fara program. Sursa ridicatoare DC 150W este un convertor step-up (boost) care primeste 10 - 32 VDC si da la iesire o tensiune reglabila intre 12 si 35 VDC, la maximum 6 A. Se foloseste cand ai o sursa de tensiune mai mica decat cea cerutaa de sarcina, de exemplu un adaptor de 12 V pentru un ventilator de 24 V, un acumulator auto pentru un consumator de 19 V sau un pachet de baterii pentru un amplificator.
Cum functioneaza:
Modulul este un convertor DC-DC de tip boost, neizolat. Un tranzistor MOSFET comuta rapid curentul prin bobina toroidala. Cand tranzistorul conduce, bobina inmagazineaza energie. Cand se blocheaza, energia ei se aduna peste tensiunea de intrare si trece prin dioda in condensatoarele electrolitice de pe iesire. Raportul dintre timpul de conductie si perioada de comutatie se numeste factor de umplere D si stabileste tensiunea de iesire.
Pentru un convertor boost ideal, Vout = Vin / (1 - D). Pentru Vin = 12 V si Vout = 24 V rezulta D = 1 - 12 / 24 = 0.5. Circuitul de control compara tensiunea de iesire cu o referinta si corecteaza singur factorul de umplere. Potentiometrul albastru modifica aceasta comparatie, deci prin el alegeti tensiunea de iesire.
Din aceasta structura rezulta o regula importanta: iesirea nu poate fi mai mica decat intrarea. Chiar si fara sarcina, tensiunea de la iesire ramane cel putin la nivelul tensiunii de intrare, fiindca dioda leaga intrarea de iesire. Daca vreti o tensiune mai mica decat cea de la sursa, aveti nevoie de un convertor step-down, nu de acest modul.
Puterea se conserva, cu pierderi. Cu o eficienta de 94% (valoare masurata la 16 V la intrare, 19 V la iesire si 2.5 A), curentul de intrare este Iin = Pout / (0.94 x Vin). La 35 V si 2.85 A iesirea are aproximativ 100 W, adica limita pentru functionarea fara ventilator. Puterea de 150 W se atinge numai cu aer fortat peste radiatoare, iar la intrare curentul maxim este de 10 A. Fara sarcina, modulul consuma aproximativ 25 mA.
Conectare:
Exemplul foloseste un adaptor de retea de 12 VDC 5 A cu mufa 5.5 x 2.1 mm, centru pozitiv, un adaptor de mufa mama cu borne cu surub si un ventilator de 80 mm, 24 VDC 0.15 A, cu doua fire. Modulul are un singur bornier albastru cu 4 cai, in ordinea IN+, IN-, OUT-, OUT+. Verificati marcajele de pe placa inainte de a face legaturile. Nu exista protectie la polaritate inversa si nici la scurtcircuit, asa ca o greseala de conectare strica modulul. Este recomandata o siguranta fuzibila pe firul care merge la IN+, dimensionata pentru curentul sursei.
| Pin produs | Se conecteaza la | Rol |
|---|---|---|
| IN+ | Borna + a adaptorului de mufa, adica plusul adaptorului de 12 VDC | Alimentare de intrare, 10 - 32 VDC |
| IN- | Borna - a adaptorului de mufa, adica minusul adaptorului de 12 VDC | Masa de intrare |
| OUT+ | Firul pozitiv al ventilatorului de 24 VDC | Iesire reglabila, 12 - 35 VDC |
| OUT- | Firul negativ al ventilatorului de 24 VDC | Masa de iesire |
Intrarea si iesirea au masa comuna in interiorul modulului, deoarece convertorul nu este izolat. Nu legati intre ele cele doua mase ale unor surse diferite fara sa va asigurati ca nu apar curenti de egalizare.
Butoane, reglaje si indicatoare:
| Element | Ce face | Cum se foloseste |
|---|---|---|
| Potentiometru albastru multi-tura, marcat 103 | Stabileste tensiunea de la iesire, intre 12 si 35 VDC | Rotit in sensul acelor de ceasornic creste tensiunea de iesire, rotit in sens invers scade. Se regleaza cu un multimetru conectat la OUT+ si OUT-, fara sarcina |
| Bornier albastru cu 4 cai | Intrarea si iesirea modulului | Ordinea este IN+, IN-, OUT-, OUT+. Se strang firele cu o surubelnita mica, dupa ce s-a verificat polaritatea |
| Radiatoare negre (2 bucati) | Evacueaza caldura de la tranzistorul MOSFET si de la dioda | Nu se regleaza. Lasati aer liber in jurul lor si adaugati un ventilator cand puterea trece de 100 W |
| LED de alimentare | Se aprinde cand modulul este alimentat, la variantele de placa care il au | Daca LED-ul se aprinde, tensiunea de intrare ajunge la modul. Cand lipseste, folositi multimetrul |
| Butoane, jumperi, comutatoare, afisaj | Modulul nu are astfel de elemente | Singurul reglaj este potentiometrul |
Reglajul tensiunii de iesire se face in cativa pasi. Deconectati sarcina de la OUT+ si OUT-. Conectati multimetrul, setat pe tensiune continua, la OUT+ si OUT-. Alimentati modulul si cititi valoarea. Rotiti potentiometrul cu o surubelnita mica, in sensul acelor de ceasornic pentru a creste tensiunea si in sens invers pentru a o scadea. Potentiometrul are mai multe ture, deci tensiunea se schimba treptat si trebuie sa rotiti de mai multe ori. Opriti-va cand multimetrul arata valoarea dorita.
Reglajul este mecanic, asa ca valoarea ramane setata si dupa ce intrerupeti alimentarea. Nu exista pozitie de pornire garantata de la fabrica, deci masurati intotdeauna iesirea inainte de a conecta sarcina.
Configurare:
Modulul nu are meniuri si nu memoreaza setari electronice. Singurul parametru de setat este tensiunea de iesire, iar limitele depind de tensiunea de intrare, care trebuie sa ramana intre 10 si 32 VDC. Pentru ca iesirea sa fie stabila, alegeti o tensiune de iesire cu cel putin 2 - 3 V mai mare decat intrarea. Iesirea poate fi reglata intre 12 si 35 VDC.
| Parametru | Valoare | Observatie |
|---|---|---|
| Tensiune de intrare | 10 - 32 VDC | Se aplica pe IN+ si IN-, cu polaritatea corecta |
| Tensiune de iesire | 12 - 35 VDC | Se regleaza din potentiometru, trebuie sa fie mai mare decat intrarea |
| Curent de intrare | 10 A maximum | Peste 10 A imbunatatiti racirea |
| Curent de iesire | 6 A maximum | Limitati curentul astfel incat puterea sa nu depaseasca valoarea permisa |
| Putere de iesire | 100 W fara racire, 150 W cu aer fortat | La 35 V curentul este limitat la aproximativ 2.85 A fara ventilator |
Exemplu de utilizare:
Exemplul alimenteaza un ventilator de 80 mm, 24 VDC 0.15 A, de la un adaptor de 12 VDC 5 A. Verificati ca mufa adaptorului are centrul pozitiv, apoi introduceti-o in adaptorul de mufa cu borne cu surub. Conectati borna + la IN+ si borna - la IN-. Nu conectati inca ventilatorul.
Conectati adaptorul la retea cu modulul legat la intrare si puneti multimetrul pe OUT+ si OUT-. Citirea initiala poate fi diferita de 24 V. Rotiti potentiometrul in sensul acelor de ceasornic daca valoarea este prea mica sau in sens invers daca este prea mare, pana cand multimetrul arata 24.0 V.
Deconectati adaptorul de la priza, scoateti multimetrul si conectati ventilatorul: firul pozitiv la OUT+ si firul negativ la OUT-. Alimentati din nou. Ventilatorul porneste si consuma aproximativ 3.6 W (24 V x 0.15 A). Din adaptorul de 12 V se absorb aproximativ 0.32 A, putin mai mult la sarcina mica, unde eficienta este sub cea masurata la 2.5 A. Masurati din nou tensiunea cu ventilatorul conectat. Daca scade mult, adaptorul sau firele sunt subdimensionate.
Probleme frecvente:
Modulul nu da nicio tensiune la iesire si LED-ul, daca exista, nu se aprinde. Cauza obisnuita este polaritatea inversata sau o conexiune slaba in bornier. Verificati cu multimetrul ca intre IN+ si IN- aveti tensiunea sursei, cu minusul pe IN-, si strangeti bine surubul.
Iesirea nu coboara sub tensiunea de intrare. Este comportamentul normal al unui convertor boost, deoarece dioda leaga intrarea de iesire. Pentru o tensiune mai mica folositi alt tip de convertor.
Tensiunea de iesire este instabila sau scade cand conectati sarcina. Adaptorul nu poate da curentul cerut sau firele sunt prea subtiri. Calculati curentul de intrare cu formula Iin = Pout / (0.94 x Vin) si alegeti o sursa si cabluri pentru acest curent, cu rezerva.
Radiatoarele se incalzesc foarte tare. La puteri apropiate de 100 W este normal sa se incalzeasca. Peste aceasta valoare adaugati un ventilator care sufla peste radiatoare. Nu atingeti radiatoarele in timpul functionarii.
Sarcina a primit o tensiune prea mare. Potentiometrul a fost rotit dupa conectarea sarcinii sau tensiunea nu a fost verificata. Reglati intotdeauna fara sarcina si masurati cu multimetrul inainte de a conecta consumatorul.
Modulul s-a defectat la un scurtcircuit pe iesire. Nu are protectie la scurtcircuit, deci o siguranta pe intrare si verificarea cablajului sunt obligatorii.
Limitari si sfaturi:
Modulul este neizolat, deci nu separa galvanic sarcina de sursa. Nu are protectie la polaritate inversa, nici la scurtcircuit, si nu are limitare de curent reglabila. Eficienta de 94% este valoarea la 16 V la intrare, 19 V la iesire si 2.5 A, iar ondulatia de la iesire este de aproximativ 2%. Domeniul de temperatura de lucru este de la -40 la +85 grade C.
Pentru zgomot mic, scurtati firele si folositi conductoare cu sectiune adecvata curentului. Daca alimentati echipamente sensibile, adaugati un condensator suplimentar sau un filtru la iesire. Modulul se potriveste pentru laptopuri de 19 V alimentate dintr-un acumulator de 12 V, pentru ventilatoare, motoare mici, amplificatoare audio sau lampi cu LED care cer o tensiune mai mare decat cea disponibila. Pentru o sursa de laborator mai flexibila puteti adauga la iesire un voltmetru panou, iar pentru siguranta o siguranta fuzibila la intrare.
