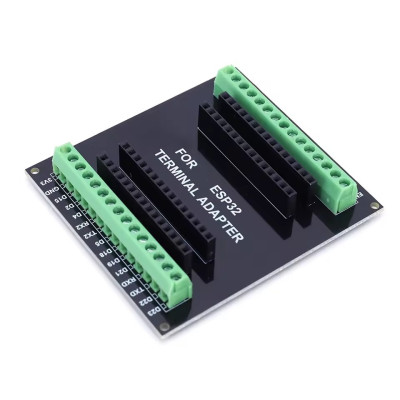

Terminale di espansione per ESP32, 30 pin, 2x15 pin, terminali a vite
La scheda di espansione ESP32 a 30 pin porta tutti i GPIO a morsetti a vite per un cablaggio rapido e sicuro senza saldature. Consente un facile montaggio e smontaggio della scheda, mantiene le connessioni stabili in progetti di prototipazione e IoT, è compatibile con la maggior parte delle schede ESP32 a 2x15 pin e offre un accesso chiaro ai pin per test e integrazione.
Acquistando questo prodotto guadagni 0,85 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il terminale di espansione per ESP32 è una scheda adattatrice passiva che porta i pin di una scheda di sviluppo ESP32 a 30 pin su due blocchi di morsetti a vite. I collegamenti si effettuano senza saldatura, direttamente con i fili inseriti nei terminali. È adatto per progetti IoT, automazioni domestiche, prototipi con molte connessioni GPIO e montaggi che vengono modificati spesso.
L’adattatore ha 30 posizioni di collegamento, organizzate in due file da 15 (2x15). Ogni pin della scheda ESP32 arriva a un terminale contrassegnato sulla scheda, ad esempio 3V3, GND, D15, D2, D4, RX2, TX2, D5, D18, D19, D21, RXD, TXD, D22 e D23 su una fila. La scheda ESP32 si inserisce negli zoccoli e si rimuove facilmente, senza dover scollegare i fili o i moduli collegati ai terminali.
Tra le caratteristiche principali figurano due blocchi di morsetti a vite da 15 posizioni ciascuno, zoccoli femmina per i pin della scheda ESP32 disposti in due file su ciascun lato, serigrafie per ogni pin e quattro fori di montaggio agli angoli. L’adattatore non ha alimentazione propria e la scheda ESP32 si alimenta nel modo consueto, tramite la porta USB o i pin di alimentazione.
L’adattatore è compatibile con le schede di sviluppo ESP32 a 30 pin, ad esempio ESP-WROOM-32 DevKit1 con WiFi e Bluetooth BLE, incluse le varianti con CH340C e USB-C. Prima del montaggio verificare la distanza tra le file di pin della scheda e la corrispondenza delle marcature.
Specifiche:
Compatibilità: Schede di sviluppo ESP32, in particolare ESP32 a 30 pin
Tipo: Adattatore passivo con morsetti a vite
Numero pin: 30 (2x15)
Connettori: Morsetti a vite, zoccoli femmina per scheda ESP32
Montaggio: 4 fori agli angoli
Layout:
| Elemento | Funzione |
|---|---|
| Morsetto a vite, 15 posizioni, marcature 3V3 - D23 | Accesso ai pin 3V3, GND, D15, D2, D4, RX2, TX2, D5, D18, D19, D21, RXD, TXD, D22 e D23 della scheda ESP32. Il filo viene inserito nel terminale e fissato con la vite. |
| Morsetto a vite, 15 posizioni, marcature EN - VIN | Accesso ai pin sull’altro lato della scheda ESP32, da EN fino a VIN. Il filo viene inserito nel terminale e fissato con la vite. |
| Zoccoli femmina | Accolgono i pin della scheda ESP32, in due file su ciascun lato. La scheda si inserisce e si rimuove senza scollegare i fili dai terminali. |
| Marcature serigrafate | Nome di ogni pin, scritto vicino al terminale. Le marcature sull’adattatore devono corrispondere a quelle sulla scheda ESP32. |
| Fori di montaggio | Fissaggio dell’adattatore in un contenitore o su un supporto. |
Pinout:
| Connettore | Pin | Funzione |
|---|---|---|
| Terminale 1 | 3V3 | Uscita 3.3 V della scheda ESP32 |
| Terminale 1 | GND | Massa |
| Terminale 1 | D15 | GPIO15 |
| Terminale 1 | D2 | GPIO2 |
| Terminale 1 | D4 | GPIO4 |
| Terminale 1 | RX2 | Ricezione UART2 (GPIO16) |
| Terminale 1 | TX2 | Trasmissione UART2 (GPIO17) |
| Terminale 1 | D5 | GPIO5 |
| Terminale 1 | D18 | GPIO18 |
| Terminale 1 | D19 | GPIO19 |
| Terminale 1 | D21 | GPIO21 |
| Terminale 1 | RXD | Ricezione UART0 (GPIO3) |
| Terminale 1 | TXD | Trasmissione UART0 (GPIO1) |
| Terminale 1 | D22 | GPIO22 |
| Terminale 1 | D23 | GPIO23 |
| Terminale 2 | EN | Pin di abilitazione (reset) della scheda ESP32 |
| Terminale 2 | VP | GPIO36, solo ingresso |
| Terminale 2 | VN | GPIO39, solo ingresso |
| Terminale 2 | D34 | GPIO34, solo ingresso |
| Terminale 2 | D35 | GPIO35, solo ingresso |
| Terminale 2 | D32 | GPIO32 |
| Terminale 2 | D33 | GPIO33 |
| Terminale 2 | D25 | GPIO25 |
| Terminale 2 | D26 | GPIO26 |
| Terminale 2 | D27 | GPIO27 |
| Terminale 2 | D14 | GPIO14 |
| Terminale 2 | D12 | GPIO12 |
| Terminale 2 | D13 | GPIO13 |
| Terminale 2 | GND | Massa |
| Terminale 2 | VIN | Pin di alimentazione VIN della scheda ESP32 |
Utilizzo:
Scollegate la scheda ESP32 dall’alimentazione e dal cavo USB prima di montarla nell’adattatore o di rimuoverla.
Verificate la distanza tra le file di pin della scheda ESP32 e quella degli zoccoli dell’adattatore, poiché le schede ESP32 a 30 pin possono avere distanze diverse tra le file.
Controllate che le marcature dei pin della scheda ESP32 corrispondano a quelle dell’adattatore, quindi inserite la scheda negli zoccoli corretti, con tutti i pin completamente inseriti e senza pin piegati.
Spelate i fili per una breve lunghezza, inseriteli nei terminali desiderati e serrate le viti finché il filo non sia fissato saldamente.
Collegate a ciascun terminale un solo filo o un solo conduttore, e portate i fili di massa ai terminali GND.
Non applicate ai pin GPIO tensioni superiori a 3.3 V e non alimentate carichi elevati direttamente dai pin GPIO.
Utilizzate i pin VP, VN, D34 e D35 solo come ingressi, poiché questi GPIO dell’ESP32 non possono essere configurati come uscite.
Evitare di mantenere ad alto livello o di caricare pesantemente i pin D2, D5, D12 e D15 all’accensione, poiché vengono utilizzati dall’ESP32 per la selezione della modalità di avvio.
Alimentate la scheda ESP32 tramite la sua porta USB oppure tramite il pin VIN, rispettando la polarità e la tensione accettata dalla scheda.
Programmate la scheda ESP32 come di consueto, da Arduino IDE o ESP-IDF, con la scheda montata nell’adattatore o rimossa da esso.
Per connessioni stabili, controllate periodicamente il serraggio delle viti e utilizzate fili con sezione adatta ai terminali.
- Tipo
- Adattatore passivo con morsetti a vite
- Numero di pin
- 30 (2 x 15)
- Tipo di connettore
- Morsettiera a vite, zoccoli femmina
- Montaggio
- 4 fori agli angoli
- Compatibilità
- Schede ESP32 a 30 pin
