ESP32-hoz való bővítő terminál, 30 pólusú, 2x15 tűs, csavaros sorkapcsokkal
A 30 tűs ESP32 bővítőkártya az összes GPIO-t csavaros csatlakozókra köti a gyors és biztonságos, forrasztás nélküli bekötés érdekében. Lehetővé teszi a kártya egyszerű fel- és leszerelését, stabil csatlakozásokat biztosít prototípus- és IoT-projektekben, kompatibilis a legtöbb 2x15 tűs ESP32 kártyával, és tiszta hozzáférést biztosít a tűkhöz tesztelés és integráció céljából.
A termék megvásárlásával jár 0,85 lei hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.

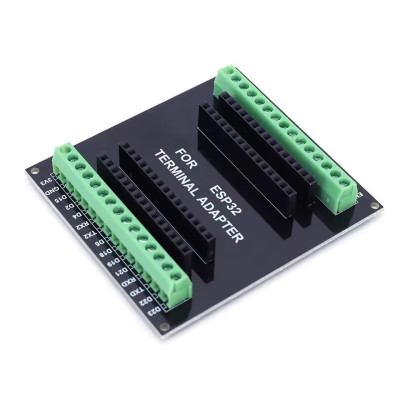

Az ESP32 bővítő terminál egy passzív adapterpanel, amely az 30 tűs ESP32 fejlesztőpanel kivezetéseit két csavaros sorkapocs-blokkra vezeti ki. A csatlakozások forrasztás nélkül, közvetlenül a terminálokba helyezett vezetékekkel készülnek. Alkalmas IoT projektekhez, otthonautomatizáláshoz, sok GPIO-kapcsolatot igénylő prototípusokhoz és gyakran módosított összeállításokhoz.
Az adapter 30 csatlakozási pozícióval rendelkezik, két sorban elrendezve, soronként 15-tel (2x15). Az ESP32 panel minden egyes lába egy, a panelen megjelölt terminálhoz jut, például az egyik oldalon 3V3, GND, D15, D2, D4, RX2, TX2, D5, D18, D19, D21, RXD, TXD, D22 és D23. Az ESP32 panel a foglalatokba illeszkedik, és könnyen kivehető anélkül, hogy le kellene csatlakoztatni a terminálokra kötött vezetékeket vagy modulokat.
A fő jellemzők közé tartozik a két darab, egyenként 15 pozíciós csavaros sorkapocs-blokk, az ESP32 panel tűihez való anya foglalatok mindkét oldalon két sorban elhelyezve, az egyes tűk szitázott jelölései és a négy sarokban található rögzítőfurat. Az adapternek nincs saját tápellátása, az ESP32 panel pedig a szokásos módon, USB-porton vagy a tápfeszültség-tűkön keresztül kap tápot.
Az adapter kompatibilis a 30 tűs ESP32 fejlesztőpanelekhez, például az ESP-WROOM-32 DevKit1 WiFi és Bluetooth BLE modullal, beleértve a CH340C és USB-C változatokat is. Összeszerelés előtt ellenőrizze a tűsorok közötti távolságot és a jelölések megfelelését.
Műszaki adatok:
Kompatibilitás: ESP32 fejlesztőpanelek, különösen a 30 tűs ESP32 változatok
Típus: Passzív adapter csavaros terminálokkal
Tűk száma: 30 (2x15)
Csatlakozók: Csavaros terminál, anya foglalatok az ESP32 panelhez
Rögzítés: 4 sarokfurat
Elrendezés:
| Elem | Funkció |
|---|---|
| Csavaros terminál, 15 pozíció, 3V3 - D23 jelölések | Hozzáférés az ESP32 panel 3V3, GND, D15, D2, D4, RX2, TX2, D5, D18, D19, D21, RXD, TXD, D22 és D23 tűihez. A vezeték a terminálba kerül, majd a csavarral rögzíthető. |
| Csavaros terminál, 15 pozíció, EN - VIN jelölések | Hozzáférés az ESP32 panel másik oldalán lévő tűkhöz, az EN-től a VIN-ig. A vezeték a terminálba kerül, majd a csavarral rögzíthető. |
| Anya foglalatok | Fogadják az ESP32 panel tűit, két sorban mindkét oldalon. A panel behelyezhető és eltávolítható anélkül, hogy a vezetékeket le kellene csatlakoztatni a terminálokról. |
| Szitázott jelölések | Az egyes tűk neve, a terminál mellett feltüntetve. Az adapter jelöléseinek meg kell egyezniük az ESP32 panel jelöléseivel. |
| Rögzítőfuratok | Az adapter rögzítése házba vagy tartóra. |
Kiosztás:
| Csatlakozó | Tű | Funkció |
|---|---|---|
| 1-es terminál | 3V3 | Az ESP32 panel 3,3 V-os kimenete |
| 1-es terminál | GND | Föld |
| 1-es terminál | D15 | GPIO15 |
| 1-es terminál | D2 | GPIO2 |
| 1-es terminál | D4 | GPIO4 |
| 1-es terminál | RX2 | UART2 vétel (GPIO16) |
| 1-es terminál | TX2 | UART2 adás (GPIO17) |
| 1-es terminál | D5 | GPIO5 |
| 1-es terminál | D18 | GPIO18 |
| 1-es terminál | D19 | GPIO19 |
| 1-es terminál | D21 | GPIO21 |
| 1-es terminál | RXD | UART0 vétel (GPIO3) |
| 1-es terminál | TXD | UART0 adás (GPIO1) |
| 1-es terminál | D22 | GPIO22 |
| 1-es terminál | D23 | GPIO23 |
| 2-es terminál | EN | Az ESP32 panel engedélyező (reset) tűje |
| 2-es terminál | VP | GPIO36, csak bemenet |
| 2-es terminál | VN | GPIO39, csak bemenet |
| 2-es terminál | D34 | GPIO34, csak bemenet |
| 2-es terminál | D35 | GPIO35, csak bemenet |
| 2-es terminál | D32 | GPIO32 |
| 2-es terminál | D33 | GPIO33 |
| 2-es terminál | D25 | GPIO25 |
| 2-es terminál | D26 | GPIO26 |
| 2-es terminál | D27 | GPIO27 |
| 2-es terminál | D14 | GPIO14 |
| 2-es terminál | D12 | GPIO12 |
| 2-es terminál | D13 | GPIO13 |
| 2-es terminál | GND | Föld |
| 2-es terminál | VIN | Az ESP32 panel VIN tápellátó tűje |
Használat:
Mielőtt az ESP32 panelt az adapterbe helyezné vagy onnan eltávolítaná, kapcsolja le a tápellátást és húzza ki az USB-kábelt.
Ellenőrizze az ESP32 panel tűsorai közötti távolságot és az adapter foglalatainak kiosztását, mivel a 30 tűs ESP32 panelek között eltérő lehet a sorok közötti távolság.
Ellenőrizze, hogy az ESP32 panel tűjelölései megegyeznek-e az adapteren lévőkkel, majd helyezze be a panelt a megfelelő foglalatokba úgy, hogy minden tű teljesen be legyen dugva, és ne legyenek meghajlítva.
Csupaszítsa le rövid szakaszon a vezetékek végét, helyezze be őket a kívánt terminálokba, majd húzza meg a csavarokat, amíg a vezeték szilárdan rögzül.
Minden terminálhoz csak egy vezetéket vagy egyetlen érvezetőt csatlakoztasson, a testvezetékeket pedig a GND terminálokra kösse.
Ne adjon a GPIO tűkre 3,3 V-nál magasabb feszültséget, és ne tápláljon nagy terhelést közvetlenül a GPIO tűkről.
A VP, VN, D34 és D35 tűket csak bemenetként használja, mivel ezek az ESP32 GPIO-k nem konfigurálhatók kimenetként.
Kerülje a D2, D5, D12 és D15 tűk magas szinten tartását vagy erős terhelését indításkor, mert ezeket az ESP32 a boot mód kiválasztására használja.
Az ESP32 panelt a saját USB-portján vagy a VIN tűn keresztül táplálja, betartva a polaritást és a panel által elfogadott feszültséget.
Programozza az ESP32 panelt a szokásos módon, Arduino IDE-ből vagy ESP-IDF-ből, akár az adapterbe szerelve, akár abból kivéve.
A stabil csatlakozások érdekében rendszeresen ellenőrizze a csavarok meghúzását, és használjon a terminálokhoz megfelelő keresztmetszetű vezetékeket.
- Típus
- Passzív adapter csavaros sorkapcsokkal
- Tűk száma
- 30 (2 x 15)
- Csatlakozó típusa
- Csavaros sorkapocs, anya tüskesor
- Szerelés
- 4 sarokfurat
- Kompatibilitás
- 30 tűs ESP32 panelek
