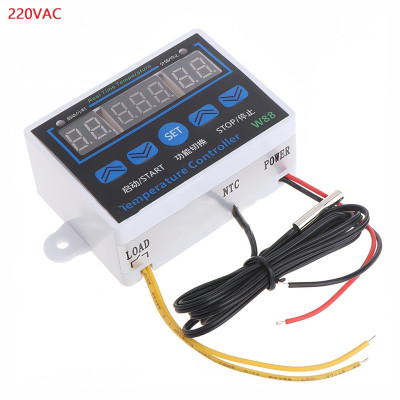

XH-W1411 termosztát modul, fűtés-hűtés, LED kijelző, hőmérséklet-szabályozás, 220VAC
10 A-es relés kimenetű digitális termosztát, amely automatikusan vezérli a fűtést vagy a hűtést egy 1 méteres kábelű NTC szonda alapján. Három LED kijelző mutatja az indítási hőmérsékletet, az aktuális értéket és a leállítási hőmérsékletet, -50 °C és 110 °C közötti mérési tartománnyal. Tartalmazza az F-1, F-2 és F-3 időzítési módokat, és áramkimaradás esetén megőrzi a beállításokat.
A termék megvásárlásával jár 2,14 lei hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A termostát modul XH-W1411 (W88) egy digitális hőmérséklet-szabályozó relékimenettel, amely egy fűtő-, hűtő- vagy más hőmérséklet-érzékeny berendezést kapcsol be és ki egy NTC szonda által mért érték alapján. Három LED-kijelzője van, amelyek egyszerre mutatják a bekapcsolási hőmérsékletet, az aktuális hőmérsékletet és a kikapcsolási hőmérsékletet, a késleltetési funkciók pedig szakaszos működést is lehetővé tesznek, programozott leállítással vagy indítással. Alkalmas üvegházakhoz, akváriumokhoz, inkubátorokhoz, terráriumokhoz, műszaki helyiségekhez és minden olyan alkalmazáshoz, ahol egy 220 VAC terhelést hőmérséklet vagy idő alapján kell vezérelni.
A modul -50 °C és 110 °C közötti hőmérsékletet mér, 0.1 °C felbontással, a szabályozási tartomány pedig -19 °C-tól 99 °C-ig terjed. A vezérlés On/Off típusú, és a működési mód a beállított két érték viszonyából adódik. Ha a bekapcsolási hőmérséklet alacsonyabb, mint a kikapcsolási hőmérséklet, a modul fűtési módban működik. Ha a bekapcsolási hőmérséklet magasabb, mint a kikapcsolási hőmérséklet, a modul hűtési módban működik. A termosztát funkció mellett a modul három időzítési módot is kínál: F-1 (szakaszos működés, 1 - 99 perc), F-2 (programozott leállítás) és F-3 (programozott indítás), az utóbbi kettő akár 99 óráig és 99 percig is beállítható. A beállítások áramkimaradás esetén is megmaradnak a memóriában.
A fő jellemzők közé tartozik a három LED-kijelző, mindegyik két vagy három számjeggyel, az öt gomb (négy FEL / LE nyíl és a SET gomb), a kimeneti állapotot jelző két LED, a 250 VAC és 10 A relé két sárga LOAD vezetékkel, az 1 méteres kábellel rendelkező NTC szonda és a két, 3 mm-es furattal ellátott rögzítőfül. A tápellátás közvetlenül a 220 VAC hálózatról történik a POWER jelölésű vezetékeken keresztül.
A modul önállóan működik, fejlesztőpanel és program nélkül, a kimenete pedig egy zárt / nyitott érintkezőként működik, amely közvetlenül képes fűtőtesteket, ventilátorokat, szivattyúkat vagy más hálózati terheléseket vezérelni, 10 A határig.
Specifikációk:
Tápfeszültség: 220 VAC
Maximális reléáram: 10 A
Maximális reléérintkező-feszültség: 250 VAC
Hőmérséklet mérési tartomány: -50 °C és 110 °C között
Hőmérséklet szabályozási tartomány: -19 °C és 99 °C között
Pontosság: ±0.1 °C
Kijelző felbontás: 0.1 °C
Órás időzítő limit: 99 óra
Perces időzítő limit: 99 perc
Vezérlési mód: On/Off (bekapcsolás / kikapcsolás)
Hőmérséklet-érzékelő: NTC szonda (negatív hőmérsékleti együttható)
Szonda kábelhossza: 1 m
Kijelző: 3 LED-kijelző (bekapcsolási hőmérséklet, aktuális hőmérséklet, kikapcsolási hőmérséklet)
Gombok: 4 FEL / LE nyíl és SET gomb
Jelzők: 2 kimeneti állapotjelző LED
Memória: A beállítások áramkimaradáskor megmaradnak
Rögzítőfül furatának átmérője: 3 mm
Méretek: 75 x 55 x 31 mm
Elrendezés:
| Elem | Funkció |
|---|---|
| Bal oldali kijelző | Termosztát módban a bekapcsolási hőmérsékletet mutatja. F-1 módban az ON időt mutatja percben, F-2 és F-3 módban pedig az órákat. |
| Középső kijelző | A szonda által mért aktuális hőmérsékletet mutatja. Időzítési funkció kiválasztásakor a modul működési módját mutatja (F-1, F-2 vagy F-3). |
| Jobb oldali kijelző | Termosztát módban a kikapcsolási hőmérsékletet mutatja. F-1 módban az OFF időt mutatja percben, F-2 és F-3 módban pedig a perceket. |
| Piros LED (bal felső) | Az ON relét jelzi, vagyis a LOAD kimenet aktív. |
| Zöld LED (jobb felső) | Az OFF relét jelzi, vagyis a LOAD kimenet kikapcsolt. |
| Bal oldali FEL / LE gombok (START) | Növelik vagy csökkentik a bekapcsolási hőmérsékletet. F-1 módban az ON időt szabályozzák, F-2 és F-3 módban az órákat állítják. Bekapcsoláskor lenyomva tartva a bal oldali két nyíl aktiválja az öndiagnosztikát. |
| SET gomb | Rövid megnyomásra kiválasztja az F-1, F-2 és F-3 funkciókat. Néhány másodpercig nyomva tartva leállítja vagy elindítja a modult. Bekapcsoláskor lenyomva tartva belép a hőmérséklet-kalibrálásba. |
| Jobb oldali FEL / LE gombok (STOP) | Növelik vagy csökkentik a kikapcsolási hőmérsékletet. F-1 módban az OFF időt szabályozzák, F-2 és F-3 módban a perceket állítják. Bekapcsoláskor lenyomva tartva a jobb oldali két nyíl visszaállítja a modult a gyári beállításokra. |
| POWER vezetékek (piros és fekete) | 220 VAC tápbemenet, fázis (L) és nulla (N). |
| LOAD vezetékek (két sárga vezeték) | A 250 VAC és 10 A relékimenet, amely zárt / nyitott érintkezőként működik a terheléssel sorba kötve. |
| NTC szonda | Az 1 méteres kábelű hőmérséklet-érzékelő, amely már a modulhoz van csatlakoztatva. |
| Rögzítőfülek | Két, 3 mm-es furattal ellátott fül a modul rögzítéséhez. |
Pinout:
| Csatlakozó | Pin | Funkció |
|---|---|---|
| POWER (piros vezeték) | L / N | 220 VAC tápellátás |
| POWER (fekete vezeték) | N / L | 220 VAC tápellátás |
| LOAD (sárga vezeték) | 1 | Relékontaktus, a hálózati fázisra kötendő |
| LOAD (sárga vezeték) | 2 | Relékontaktus, a terheléshez kötendő |
| NTC (fekete kábel) | - | NTC hőmérséklet-szonda, csatlakoztatva |
Használat:
Figyelem, a modul 220 VAC hálózati feszültségen működik, amely veszélyes és súlyos áramütést okozhat. A bekötéseket csak feszültségmentesített állapotban, képzett személy végezheti.
Csatlakoztassa a POWER vezetékeket a hálózat fázisához (L) és nullájához (N), a két vezető helyes polaritását betartva.
Csatlakoztassa a terhelést a LOAD vezetékeken keresztül úgy, hogy az egyik sárga vezeték a hálózati fázisra, a másik sárga vezeték pedig a terhelésre menjen, a terhelés másik vezetéke pedig a nullára. Így a relé sorba kerül a terheléssel, a fázisvezetéken.
Ne lépje túl a reléérintkezőkön a 10 A-t és a 250 VAC-t, valamint fémházas készülékeknél a védőföldelést is kösse be.
Helyezze az NTC szondát oda, ahol a hőmérsékletet mérni kell, anélkül hogy közvetlenül hőforrásnak vagy a vezérelt berendezés hideg levegőáramának tenné ki.
Kapcsolja be a modult. A kijelzők felgyulladnak, és középen megjelenik az aktuális hőmérséklet.
Állítsa be a bekapcsolási hőmérsékletet a bal oldali FEL / LE gombokkal, a kikapcsolási hőmérsékletet pedig a jobb oldali FEL / LE gombokkal, a bal és jobb kijelzőn megjelenő értékek alapján.
Fűtéshez állítsa a bekapcsolási hőmérsékletet alacsonyabbra, mint a kikapcsolási hőmérsékletet. Például a 25-ös bekapcsolási és 28-as kikapcsolási érték azt jelenti, hogy a fűtés 25 °C alatt bekapcsol, és 28 °C-nál kikapcsol.
Hűtéshez állítsa a bekapcsolási hőmérsékletet magasabbra, mint a kikapcsolási hőmérsékletet. Például a 35-ös bekapcsolási és 32-es kikapcsolási érték azt jelenti, hogy a ventilátor 35 °C felett bekapcsol, és 32 °C-nál kikapcsol.
Ellenőrizze a működést a LED-ek alapján. A piros LED akkor világít, amikor a kimenet aktív, a zöld LED pedig akkor, amikor a kimenet kikapcsolt.
Nyomja meg röviden a SET gombot az F-1, F-2 vagy F-3 funkció kiválasztásához, amelyet a középső kijelző jelez. Ezek a funkciók nem működnek együtt a termosztáttal, a termosztát pedig akkor működik, amikor középen az aktuális hőmérséklet látható.
F-1 módban a bal oldali gombokkal állítsa be az ON időt, a jobb oldali gombokkal pedig az OFF időt, percben, 1 és 99 között.
F-2 módban a bal oldali gombokkal állítsa be az órákat, a jobb oldali gombokkal pedig a perceket, egészen 99 óráig és 99 percig.
F-3 módban a bal oldali gombokkal állítsa be az órákat, a jobb oldali gombokkal pedig a perceket, egészen 99 óráig és 99 percig.
Kikapcsoláshoz tartsa lenyomva néhány másodpercig a SET gombot. Bármelyik gomb rövid megnyomására a modul újra elindul.
Kalibráláshoz hagyja a modult feszültségmentesen, tartsa lenyomva a SET gombot, majd kapcsolja be a modult. A kijelző közepén 0.0 jelenik meg. Azonnal kompenzálja a bal oldali gombokkal a kijelzett és a valós hőmérséklet közötti különbséget, plusz vagy mínusz irányban. Néhány másodperc inaktivitás után a modul kilép a kalibrálásból.
Öndiagnosztikához hagyja a modult feszültségmentesen, tartsa egyszerre lenyomva a bal oldali FEL és LE nyilakat, majd kapcsolja be a modult a gombok nyomva tartásával, a hangjelzés végéig.
A gyári beállítások visszaállításához hagyja a modult feszültségmentesen, tartsa egyszerre lenyomva a jobb oldali FEL és LE nyilakat, majd kapcsolja be a modult a gombok nyomva tartásával. Középen 88-888-88 jelenik meg, a gombokat pedig a hangjelzés végéig nyomva kell tartani.
Stabil eredményekhez rögzítse jól a szondát, használjon a terhelés áramához megfelelő keresztmetszetű vezetékeket, és ne használja a modult nedves környezetben vagy kültéren.
- Tápfeszültség
- 220 V AC
- Méretek
- 75 x 55 x 31 mm
- Modell
- XH-W1411
- Maximális áram
- 10 A
- Kábelhossz
- 1 m
- Felbontás
- 0.1 °C
- Pontosság
- ±0.1 °C
- Kijelző
- 3 LED kijelző
- Maximális feszültség
- 250 V AC
- Érzékelő
- NTC
- Rögzítőfurat átmérője
- 3 mm
- Hőmérséklet mérési tartomány
- -50 °C pana la 110 °C
- Vezérlési mód
- Be/Ki
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Vélemények (1) - Vélemény moderálása
I used it to monitor the temperature of a domestic hot water tank (water heater (RO: boiler)). This thermostat controls a solid fuel (pellet) boiler (RO: centrala pe peleti) that can be turned on or off using a dry contact switch. I didn?t fully understand the instructions, unfortunately, the manual is only available in Chinese. If I search for the instruction manual on the Internet, I find this page (thanks to the authors). In the end, after several attempts and with the instructions from this page, I managed to understand and correctly configure the thermostat so that I can control the boiler based on the water temperature in the tank. For example, if I want the water temperature in the boiler to be around 42 degrees, I set the minimum value to 40 and the maximum value to 44. This way, if the water temperature in the boiler drops below 40 degrees, the thermostat commands the boiler to start heating, and when the water temperature reaches 44 degrees, the boiler stops. Due to thermal inertia, the system continues to cool the boiler, causing the water temperature in the tank to rise by a few more degrees. PS: Thank you very much for the candies included in the package ? my little boy really enjoys every order from this site!
Ez az útmutató bemutatja, hogyan helyezhető üzembe az XH-W1411 (W88) 220 VAC-os termosztátmodul, amelyet önálló modulként, pontosan úgy használunk, ahogy van. A modulnak saját vezérlője van, és gombokkal és kijelzővel állítható, ezért nincs szükség fejlesztőplatformra, és nem kell programot írni.
Olyan projektekben használjuk, ahol egy hálózati terhelést hőmérséklet alapján kell be- és kikapcsolni (terrárium fűtés, inkubátor, üvegház, hűtőventilátor), vagy idő alapján (szakaszos működés, programozott ki- vagy bekapcsolás).
Működés:
Az érzékelő egy 10 kOhm-os NTC termisztor, B együtthatója 3435. NTC esetén az ellenállás csökken, ahogy a hőmérséklet nő. Közelítőleg az ellenállás az R = R0 x exp(B x (1/T - 1/T0)) képlettel számítható, ahol R0 10 kOhm a T0 = 298.15 K (25 °C) hőmérsékleten, B értéke 3435, a T hőmérsékletek pedig kelvinben értendők. A képletből nagyjából 30.8 kOhm adódik 0 °C-on, 10 kOhm 25 °C-on és 4.1 kOhm 50 °C-on.
A vezérlő méri ezt az ellenállást, 0.1 °C felbontással Celsius fokba váltja, és összehasonlítja az értéket a két beállított küszöbbel: a bekapcsolási hőmérséklettel (bal kijelző) és a kikapcsolási hőmérséklettel (jobb kijelző). Az eredmény 250 VAC-os és 10 A-es érintkezőjű relét vezérel.
Fűtési módban (a bekapcsolási érték kisebb, mint a kikapcsolási) a kimenet akkor aktiválódik, amikor a hőmérséklet a bekapcsolási értékre csökken, és akkor kapcsol ki, amikor eléri a kikapcsolási értéket. Hűtési módban (a bekapcsolási érték nagyobb, mint a kikapcsolási) a kimenet akkor aktiválódik, amikor a hőmérséklet a bekapcsolási értékre emelkedik, és akkor kapcsol ki, amikor a kikapcsolási értékre csökken. A két küszöb közötti különbség a hiszterézis, vagyis az a tartomány, ahol a relé nem kapcsol, és ez megakadályozza, hogy a relé folyamatosan kattogjon egyetlen érték körül.
A kimenet egy zárt / nyitott érintkező, saját feszültség nélkül. A relét a terheléssel sorba kell kötni, a fázisvezetékre, a terhelés árama pedig P / U. Egy 500 W-os fűtőtest 220 V-on körülbelül 2.3 A-t fogyaszt, tehát messze a 10 A-es határ alatt marad.
Csatlakoztatás:
Figyelem, a modul 220 VAC hálózati feszültségről működik, és 220 VAC-os terhelést vezérel, ami súlyos áramütést okozhat. A csatlakoztatást csak teljesen hálózatról leválasztott állapotban, képzett szakember végezheti. A terhelés fémtestét a védőföldre kell kötni.
A modulnak két POWER vezetéke (piros és fekete) a tápláláshoz, két sárga LOAD vezetéke a relé kimenetéhez, valamint egy 1 méteres kábellel már csatlakoztatott NTC érzékelője van. Nincsenek logikai szintek, mert a modul nem kommunikál más panelekkel.
| Termék kivezetés | Ide csatlakozik | Szerep |
|---|---|---|
| POWER (1. vezeték) | Hálózati fázis (L) | Tápellátás 220 VAC |
| POWER (2. vezeték) | Hálózati nulla (N) | Tápellátás 220 VAC |
| LOAD (1. sárga vezeték) | Hálózati fázis (L) | A relé érintkezőjének bemenete |
| LOAD (2. sárga vezeték) | A terhelés fázisvezetéke (fűtőtest) | A relé érintkezőjének kimenete, legfeljebb 10 A |
| Terhelés (második vezeték) | Hálózati nulla (N) | A terhelőáram visszatérése |
| NTC (fekete kábel) | Csatlakoztatva, a mérendő területre helyezzük | Hőmérséklet-érzékelő |
Gombok, beállítások és jelzőfények:
| Elem | Funkció | Használat |
|---|---|---|
| Bal kijelző | A bekapcsolási hőmérsékletet mutatja, F-1 módban a BE idejét, F-2 és F-3 módban az órákat. | A beállított értéket a bal oldali gombokkal olvassuk le. |
| Közép kijelző | Az aktuális hőmérsékletet vagy az F-1, F-2, F-3 módot mutatja. | Ha középen az aktuális hőmérséklet látszik, a modul termosztátként működik. |
| Jobb kijelző | A kikapcsolási hőmérsékletet mutatja, F-1 módban a KI idejét, F-2 és F-3 módban a perceket. | A beállított értéket a jobb oldali gombokkal olvassuk le. |
| Piros LED | Relé BE, a LOAD kimenet aktív. | Akkor világít, amikor a terhelés feszültség alatt van. |
| Zöld LED | Relé KI, a LOAD kimenet kikapcsolt. | Akkor világít, amikor a terhelés nincs feszültség alatt. |
| Bal FEL / LE gombok | A bekapcsolási hőmérsékletet állítja, F-1 módban a BE idejét, F-2 és F-3 módban az órákat. | A FEL növeli, a LE csökkenti az értéket. Bekapcsoláskor nyomva tartva öndiagnosztikát indít. Kalibrálás közben a kijelzett hőmérsékletet korrigálja. |
| SET gomb | Kiválasztja az F-1, F-2, F-3 funkciókat, be- és kikapcsolja a modult, és belép a kalibrálásba. | Rövid nyomás a funkciókhoz, néhány másodperces hosszú nyomás a kikapcsoláshoz, bekapcsoláskor nyomva tartva a kalibrálásba lépéshez. |
| Jobb FEL / LE gombok | A kikapcsolási hőmérsékletet állítja, F-1 módban a KI idejét, F-2 és F-3 módban a perceket. | A FEL növeli, a LE csökkenti az értéket. Bekapcsoláskor nyomva tartva visszaállítja a gyári beállításokat. |
A bekapcsolási hőmérséklet beállítása: a modult bekapcsolva, az aktuális hőmérsékletet középen látva nyomja a bal oldali FEL / LE gombokat, amíg a bal kijelzőn meg nem jelenik a kívánt érték. Az érték a tápfeszültség megszakítása után is megmarad a memóriában.
A kikapcsolási hőmérséklet beállítása: nyomja a jobb oldali FEL / LE gombokat, amíg a jobb kijelzőn meg nem jelenik a kívánt érték. Ha a bekapcsolási érték kisebb, mint a kikapcsolási, a modul fűt. Ha a bekapcsolási érték nagyobb, mint a kikapcsolási, a modul hűt.
A beállítás ellenőrzése: a piros LED akkor világít, amikor a kimenet aktív, a zöld pedig akkor, amikor ki van kapcsolva. Fűtésnél a piros LED-nek akkor kell világítania, amikor a hőmérséklet a bekapcsolási érték alatt van.
A modul ki- és bekapcsolása: tartsa nyomva a SET gombot néhány másodpercig a kikapcsoláshoz, majd a bekapcsoláshoz nyomjon meg röviden bármelyik gombot.
Konfigurálás:
| Mód | Közép kijelző | Bal kijelző | Jobb kijelző |
|---|---|---|---|
| Termosztát (normál) | Aktuális hőmérséklet | Bekapcsolási hőmérséklet | Kikapcsolási hőmérséklet |
| F-1 szakaszos működés | F-1 | BE idő, 1 - 99 perc | KI idő, 1 - 99 perc |
| F-2 programozott kikapcsolás | F-2 | Órák | Percek |
| F-3 programozott bekapcsolás | F-3 | Órák | Percek |
1. lépés, termosztát: kapcsolja be a modult, állítsa be a bekapcsolást a bal oldali gombokkal, a kikapcsolást pedig a jobb oldali gombokkal, a fent leírt fűtési vagy hűtési szabály szerint.
2. lépés, időfunkciók: rövid nyomással lépjen át az F-1, F-2 vagy F-3 módra a SET gombbal. A közép kijelző mutatja az aktív módot, az értékeket pedig a bal és a jobb oldali gombokkal állíthatja. A funkciók nem működnek együtt, ezért az F-1 módban a modul már nem termosztátként működik, és fordítva. A termosztát módba való visszatéréshez nyomja a SET gombot addig, amíg középen újra meg nem jelenik az aktuális hőmérséklet.
3. lépés, kalibrálás: a modult kikapcsolt állapotban tartsa nyomva a SET gombot, majd kapcsolja be a modult. A képernyő közepén 0.0 jelenik meg. A bal oldali gombokkal pluszba vagy mínuszba állítsa a kijelzett hőmérséklet és egy referencia hőmérővel mért érték közötti eltérést. Néhány másodperc tétlenség után a modul automatikusan kilép a kalibrálásból. A kijelzett hőmérséklet ezután a mért hőmérséklet plusz a kalibrálási érték lesz.
4. lépés, öndiagnosztika: a modult kikapcsolt állapotban tartsa egyszerre nyomva a bal oldali FEL és LE gombot, majd kapcsolja be. Tartsa nyomva, amíg a hangjelzés be nem fejeződik.
5. lépés, visszaállítás: a modult kikapcsolt állapotban tartsa egyszerre nyomva a jobb oldali FEL és LE gombot, majd kapcsolja be. A közepén 88-888-88 jelenik meg. Tartsa nyomva, amíg a hangjelzés be nem fejeződik. A beállítások visszaállnak a gyári értékekre.
Minden beállítás a memóriában marad, és a tápfeszültség megszakítása után is megőrződik.
Használati példa:
Cél: egy zárt tér hőmérsékletének 25 °C és 28 °C között tartása egy 220 VAC-os, 500 W-os PTC kerámia fűtőtesttel.
1. lépés: teljesen hálózatról leválasztott állapotban kösse a POWER vezetékeket az L és N pontokra, az egyik sárga LOAD vezetéket az L pontra, a másik sárga vezetéket a fűtőtest fázisvezetékére, a fűtőtest második vezetékét pedig az N pontra. A fűtőtest körülbelül 2.3 A-t fogyaszt, tehát a 10 A-es határon belül van. Ha a fűtőtestnek fém háza van, a védőföldet is kösse rá.
2. lépés: helyezze az érzékelőt a szabályozandó térbe, a fűtőtesttől távol, hogy a levegő hőmérsékletét mérje, és ne a sugárzott hőt.
3. lépés: kapcsolja be a modult. Középen meg kell jelennie az aktuális hőmérsékletnek, például 21.5.
4. lépés: állítsa a bekapcsolást 25-re a bal oldali gombokkal, a kikapcsolást pedig 28-ra a jobb oldali gombokkal. Mivel a bekapcsolási érték kisebb, mint a kikapcsolási, a modul fűtési módban működik.
5. lépés: figyelje a LED-eket. Amíg a hőmérséklet 25 °C alatt van, a piros LED világít, és a fűtőtest működik. Amikor a hőmérséklet eléri a 28 °C-ot, a relé kikapcsol, és a zöld LED világítani kezd. A fűtőtest újra bekapcsol, amikor a hőmérséklet ismét 25 °C-ra csökken.
Időalapú változat: szakaszos működéshez nyomja a SET gombot addig, amíg meg nem jelenik az F-1, állítson be 1 perc BE időt a bal oldali gombokkal, és 3 perc KI időt a jobb oldali gombokkal. A terhelés egy percig működik, majd három percig kikapcsolva marad, ciklikusan, a hőmérséklettől függetlenül.
Gyakori problémák:
A kijelző sötét marad, pedig a modul áram alatt van. A legvalószínűbb ok, hogy a modult a SET gombbal kikapcsolták. Nyomjon meg röviden bármelyik gombot a bekapcsoláshoz. Ha a kijelző így is sötét marad, a modul leválasztott állapotában ellenőrizze a POWER vezetékek csatlakozását, valamint azt, hogy van-e feszültség a konnektorban.
A terhelés nem indul el, pedig a piros LED világít. A hiba a terhelőkörben van. Ellenőrizze, hogy a sárga LOAD vezetékek sorba legyenek kötve a terheléssel, és hogy a terhelés nulla vezetéke csatlakoztatva legyen.
A modul fordítva működik, például hűt, ahelyett hogy fűtene. Az ok a bekapcsolási és kikapcsolási értékek felcserélése. Fűtéshez a bekapcsolási értéknek kisebbnek kell lennie, mint a kikapcsolásinak, hűtéshez pedig fordítva.
A modul nem reagál a hőmérsékletre. A lehetséges ok, hogy az F-1, F-2 vagy F-3 módok egyike van kiválasztva, amelyek nem működnek együtt a termosztáttal. Nyomja a SET gombot addig, amíg középen meg nem jelenik az aktuális hőmérséklet.
A kijelzett hőmérséklet eltér a valóditól. Az ok lehet az érzékelő tűrése vagy elhelyezése. Ellenőrizze az érzékelő helyét, majd végezzen kalibrálást egy referencia hőmérővel.
A beállítások hibásnak tűnnek, vagy a modul szokatlanul viselkedik. Az ok lehet egy hibás beállítás. Végezzen visszaállítást a gyári értékekre úgy, hogy bekapcsoláskor a jobb oldali FEL és LE gombot nyomva tartja.
Korlátok és tanácsok:
A modul -50 °C és 110 °C között mér, a bekapcsolási és kikapcsolási hőmérséklet pedig -19 °C és 99 °C között állítható, 0.1 °C felbontással. A szabályozás On/Off típusú, arányos szabályozás nincs.
A relé érintkezői legfeljebb 10 A-t bírnak 250 VAC-on. Nagyobb vagy induktív terhelésekhez (motorok, kompresszorok) a modul által vezérelt köztes kontaktort használjon. A modul önmagában nem vízálló, ezért nedvességtől védett helyre szerelje.
Automatikus vezérlésre továbbra is használhatja hűtőventilátor, szivattyú vagy akváriumi fűtőtest vezérléséhez, az F-1, F-2 és F-3 funkciók pedig egy egyszerű időkapcsoló relét is helyettesíthetnek.
