Modul termostat XH-W1411, Incalzire-Racire, Display LED, control temperatura, 220VAC

Modulul termostat XH-W1411 cu display LED si control de temperatura este o solutie eficienta pentru a controla si monitoriza temperatura in diferite aplicatii. Acest modul ofera o modalitate simpla si precisa de a mentine temperatura la nivelul dorit intr-un anumit mediu. Cu ajutorul sau, puteti controla automat dispozitive de incalzire, sisteme de racire sau alte echipamente sensibile la temperatura.

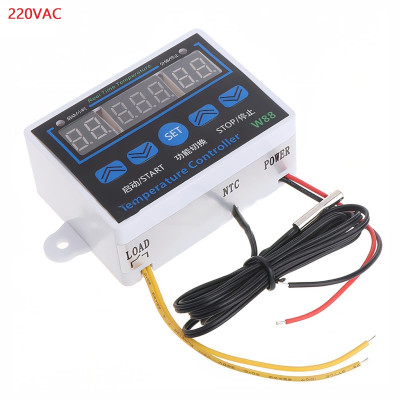

Echipat cu un display LED luminos, acest modul termostat permite o vizualizare clara si usoara a valorilor setate si a temperaturii curente. Cu ajutorul butoanelor de control, puteti regla temperatura dorita cu precizie. in stanga este afisata temperatura minima de pornire, in mijloc temperatura curenta si la stanga temperatura maxima de oprire. Sub aceste afisaje se regasesc butoanele de setare a temperaturilor.

Functia de memorie pastreaza setarile de temperatura in caz de intrerupere a alimentarii.

Acesta are mai multe functii. Poate fi folosit atat in modul incalzire cat si in modul racire, in functie de cum este setat. Poate fi folosit de asemnea ca si timer.

Important: Iesirea actioneaza ca si contact inchis/deschis.

Functii: Setabile prin tasta SET. Ecranul din mijloc indica in ce mod lucreaza modulul. Functiile nu lucreaza impreuna. Daca est ein F-1, nu mai functioneaza ca si termostat sau invers.

Normal: Mod de lucru normal, ca si termostat

Cand in display-ul din mijloc este afisata temperatura curenta, termostatul functioneaza in modul termostat.

Mod incalzire: Temperatura pornire (afisaj stanga) < Temperatura oprire (afisaj dreapta

Mod racire: Temperatura pornire (afisaj stanga) > Temperatura oprire (afisaj dreapta

F-1: Mod de lucru intermitent

Acest mod permite controlul temperaturii in mod intermitent, pornind si oprind dispozitivele de incalzire sau racire la intervale regulate de timp. Setarile pentru acest mod includ un interval de timp pentru pornire si un interval de timp pentru oprire. De exemplu, puteti seta termostatul sa inceapa incalzirea timp de un minut si sa o opreasca timp de trei minute intr-un ciclu intermitent. Functioneaza in minute, de la 1 la 99 minute. In stanga termostatului este afisat timpul de ON, in dreapta timpul de OFF.

F-2: Mod de oprire regulata

In acest mod, puteti seta termostatul sa opreasca dispozitivele de incalzire sau racire in mod regulat la intervale de timp prestabilite. Acest lucru poate fi util pentru a mentine temperatura intr-un interval specific, intrerupand functionarea sistemului de incalzire sau racire la anumite intervale. In stanga sunt afisate orele iar in dreapta minutele, putand ajunge pana la 99 ore si 99 minute.

F-3: Mod de pornire programata

Modul F-3 va permite sa programati termostatul sa porneasca automat incalzirea sau racirea la anumite intervale de timp. Aceasta poate fi utila pentru a asigura ca temperatura se ajusteaza in modul dorit in anumite momente ale zilei. In stanga sunt afisate orele iar in dreapta minutele, putand ajunge pana la 99 ore si 99 minute.

Specificati:

Tensiune de alimentare: 220VAC

Interval de masurare al temperaturii: -50°C pana la 110°C

Interval de control al temperaturii: -19°C pana la 99°C

Precizie: ±0.1°C

Rezolutie afisaj: 0.1°C

Limita timer ore: 99 ore

Limita timer minute: 99 minute

Ecran: Display LED cu lumina de fundal

Butoane de control: Buton de ajustare a temperaturii, buton de confirmare/setare

Senzor de temperatura: Senzor NTC (coeficient negativ de temperatura)

Lungime cablu sonda: 1 metru

Mod de control: On/Off (pornire/oprire)

Releu: 250VAC, 10A

Indicatori LED: Indicator de stare (pornit/oprit), indicator de incalzire/racire activa

Dimensiuni: Aproximativ 75 x 55 x 31mm

Diametru gauri urechi de prindere: 3mm

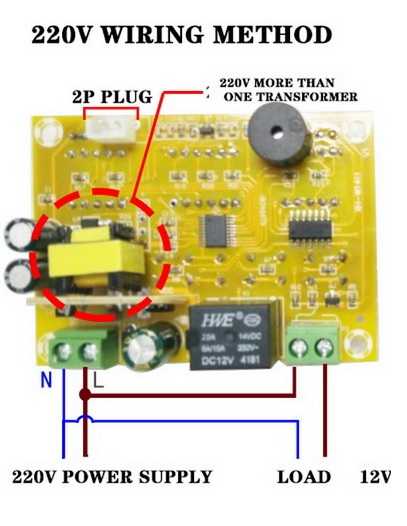

Conectare:

Oprire:

Mentineti apasat butonul SET timp de cateva secunde pentru a opri termostatul. O apasare scurta pe orice buton va porni modulul.

Calibrare:

Cu Termostatul nealimentat, tineti apasat butonul SET si alimentati in timp ce mentineti apasat butonul SET. In mijlocul ecranului este afisat 0.0. Imediat, folosind butoanele din stanga, compensati cu plus sau cu minus diferenta de temperatura intre cea afisata si cea reala. Dupa cateva secunde de inactivitate termostatul va iesi din modul de calibrare.

Autodiagnosticare:

Cu termostatul nealimentat, tineti apasate sagetile SUS si JOS din stanga termostatului in acelasi timp si alimentati cu butonale apasate. Mentineti apasat pana la finalizarea semalului sonor.

Resetare:

Cu termostatul nealimentat, tineti apasate sagetile SUS si JOS din dreapta termostatului in acelasi timp si alimentati cu butonale apasate. In mijloc va fi afisat 88-888-88. Mentineti apasat pana la finalizarea semalului sonor.

Atentie! Acest modul functioneaza la tensiune de retea 220VAC, care poate provoca electrocutare grava sau deces in cazul manipularii incorecte sau instalarii de catre personal necalificat in domeniu.
