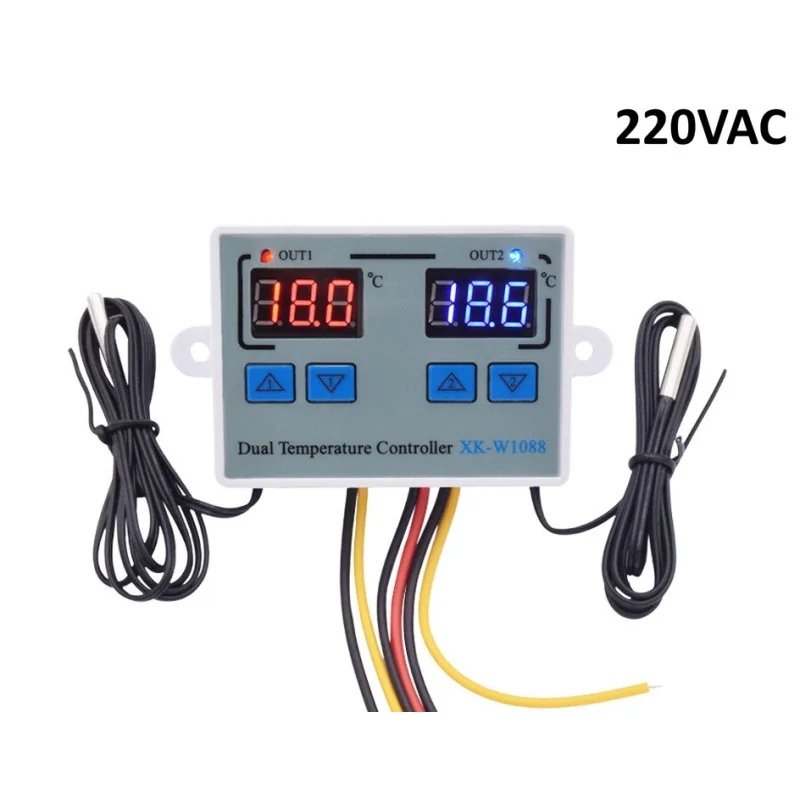

Termostat Digital Dual, XK-W1088, Releu 10A, NTC 10K, 220VAC
Control precis al temperaturii in doua zone independente, ideal pentru incalzire sau racire in aplicatii industriale si hobby. Afisaj LED dual rosu si albastru pentru citire rapida, doi senzori NTC 10K etansi inclusi, interval larg -50 pana la 120C cu rezolutie 0.1C. Doua relee de 10A la 220VAC pentru comanda directa a rezistentelor, ventilatoarelor sau pompelor, cu memorarea setarilor si intarziere la pornire configurabila.
Expediere estimata: joi 22 octombrie
Cumparand acest produs primesti 213,57 Ft in puncte de fidelitate.
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Termostatul digital dual XK-W1088 combina intr-o singura carcasa doua canale de control al temperaturii complet independente, fiecare cu senzor NTC 10K, afisaj LED si releu cu iesire directa de 10 A. Este potrivit pentru aplicatii de incalzire sau racire, precum acvarii, incubatoare, sere, ferme sau camere frigorifice, si poate comanda direct rezistente de incalzire, ventilatoare, pompe sau alte sarcini alimentate la aceeasi tensiune ca modulul.
Fiecare canal masoara temperatura cu un senzor NTC 10K etans, pe un interval de la -50 °C la 120 °C, cu precizie de ±1 °C si rezolutie de 0.1 °C. Modul de lucru, incalzire sau racire, este detectat automat din raportul dintre temperatura de pornire si cea de oprire. Pentru fiecare canal se pot configura o intarziere la pornire intre 0 si 60 de minute, alarme de temperatura inalta si joasa si corectia citirii senzorului. Setarile se pastreaza in memoria nevolatila si raman valabile dupa intreruperea alimentarii.
Printre caracteristicile principale se numara afisajul LED rosu pentru canalul 1 si cel albastru pentru canalul 2, indicatoarele de functionare OUT1 si OUT2, cate o pereche de butoane UP / DOWN pentru fiecare canal, doi senzori NTC 10K etansi cu cablu de aproximativ 1 m si carcasa cu urechi pentru fixare. Alimentarea se face la 110 - 220 VAC, iar iesirile sunt directe, adica pe iesirea activa apare aceeasi tensiune ca la intrare.
Specificatii:
Tensiune alimentare: 110 - 220 VAC
Curent maxim releu: 10 A pe canal (recomandat pana la 5 A pe termen lung)
Model: XK-W1088
Canale: 2, independente
Tensiune iesire: 110 - 220 VAC, duala
Tip iesire: Directa (tensiunea de intrare este disponibila pe iesire)
Tip senzor: NTC 10K, etans, cablu de aproximativ 1 m
Interval masurare: -50 °C - 120 °C
Precizie: ±1 °C
Rezolutie: 0.1 °C
Mod functionare: Incalzire sau racire, detectat automat
Intarziere pornire: 0 - 60 minute pentru fiecare canal
Alarme: Temperatura inalta si joasa
Afisaj: LED rosu (canal 1) si LED albastru (canal 2)
Memorare setari: Memorie nevolatila
Dimensiuni: 75 x 55 x 30 mm

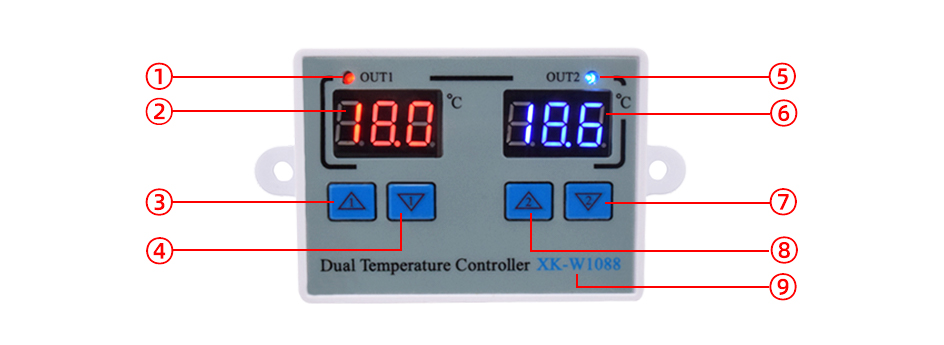

Layout:
| Nr. | Element | Functie |
|---|---|---|
| 1 | Semnal de functionare canal 1 | Indicator luminos OUT1, care arata ca iesirea canalului 1 este activa. |
| 2 | Temperatura masurata canal 1 | Afisaj LED rosu cu temperatura citita de senzorul canalului 1. |
| 3 | Setare temperatura de pornire canal 1 | Butonul UP al canalului 1. O apasare scurta afiseaza temperatura de pornire, iar o apasare de 3 secunde permite modificarea ei. |
| 4 | Setare temperatura de oprire canal 1 | Butonul DOWN al canalului 1. O apasare scurta afiseaza temperatura de oprire, iar o apasare de 3 secunde permite modificarea ei. |
| 5 | Semnal de functionare canal 2 | Indicator luminos OUT2, care arata ca iesirea canalului 2 este activa. |
| 6 | Temperatura masurata canal 2 | Afisaj LED albastru cu temperatura citita de senzorul canalului 2. |
| 7 | Setare temperatura de oprire canal 2 | Butonul DOWN al canalului 2. O apasare scurta afiseaza temperatura de oprire, iar o apasare de 3 secunde permite modificarea ei. |
| 8 | Setare temperatura de pornire canal 2 | Butonul UP al canalului 2. O apasare scurta afiseaza temperatura de pornire, iar o apasare de 3 secunde permite modificarea ei. |
| 9 | Model | Inscriptia Dual Temperature Controller si modelul XK-W1088 de pe panoul frontal. |
| Cod meniu | Functie | Interval | Implicit |
|---|---|---|---|
| P0 | Intarziere pornire canal 1 | 0 - 60 minute | 0 |
| P1 | Intarziere pornire canal 2 | 0 - 60 minute | 0 |
| P2 | Alarma temperatura inalta | P3 - 120 °C | 120 °C |
| P3 | Alarma temperatura joasa | -55 °C - P2 | -55 °C |
Utilizare:
Atentie, modulul functioneaza la tensiunea de retea de 220 VAC, care este periculoasa si poate provoca electrocutare grava sau deces. Conexiunile se fac numai cu produsul deconectat de la retea, de catre o persoana calificata.
Carcasa este comuna pentru versiunile de 12 V, 24 V si 220 VAC, iar versiunea interioara este indicata printr-o bifa facuta cu markerul pe carcasa. Verificati bifa inainte de a aplica tensiunea de retea.
Alimentati modulul la reteaua de 220 VAC prin firele rosu si negru, iar sarcinile conectati-le intre firele galbene de iesire si firele negre, conform exemplului de conectare. Verificati cu un multimetru, cu modulul deconectat, ce fir negru corespunde fiecarei iesiri.
Folositi conectori izolati si montati modulul intr-o carcasa inchisa, astfel incat sa nu existe parti sub tensiune accesibile. Conectati firul de protectie (verde-galben) la sarcinile cu carcasa metalica.
Nu depasiti 10 A pe canal si, pentru functionare continua, ramaneti la 5 A sau mai putin. Pentru sarcini mai mari comandati un contactor.
Introduceti senzorul fiecarui canal in zona al carei temperatura o controlati. Senzorii sunt etansi, dar modulul propriu-zis trebuie ferit de apa si de condens.
Pentru a seta temperatura de pornire, apasati scurt butonul UP al canalului respectiv, apoi mentineti-l apasat 3 secunde pana cand cifrele clipesc si ajustati valoarea cu UP / DOWN.
Pentru a seta temperatura de oprire, apasati scurt butonul DOWN al canalului respectiv, apoi mentineti-l apasat 3 secunde pana cand cifrele clipesc si ajustati valoarea cu UP / DOWN.
Alegeti modul de lucru prin raportul dintre cele doua praguri. Daca temperatura de pornire este mai mica decat cea de oprire, canalul lucreaza in modul de incalzire, iar daca este mai mare, canalul lucreaza in modul de racire.
Pentru intarzieri si alarme, apasati simultan UP1 si UP2 timp de 3 secunde, iar pe ecran apare P0. Navigati intre parametri cu UP1 si ajustati valorile cu UP2 / DOWN2, conform tabelului de mai sus. Pentru a iesi din meniu, asteptati cateva secunde fara a apasa vreun buton.
Daca un senzor afiseaza o valoare usor diferita fata de un termometru de referinta, apasati simultan UP si DOWN ale canalului respectiv timp de 3 secunde. Pe ecran apare 0.0, iar valoarea de corectie se ajusteaza cu UP / DOWN.
Pentru revenirea la setarile din fabrica, cu modulul alimentat, apasati simultan DOWN1 si DOWN2 timp de 3 secunde. Pe ecran apare 888, apoi modulul intra in functionare normala.

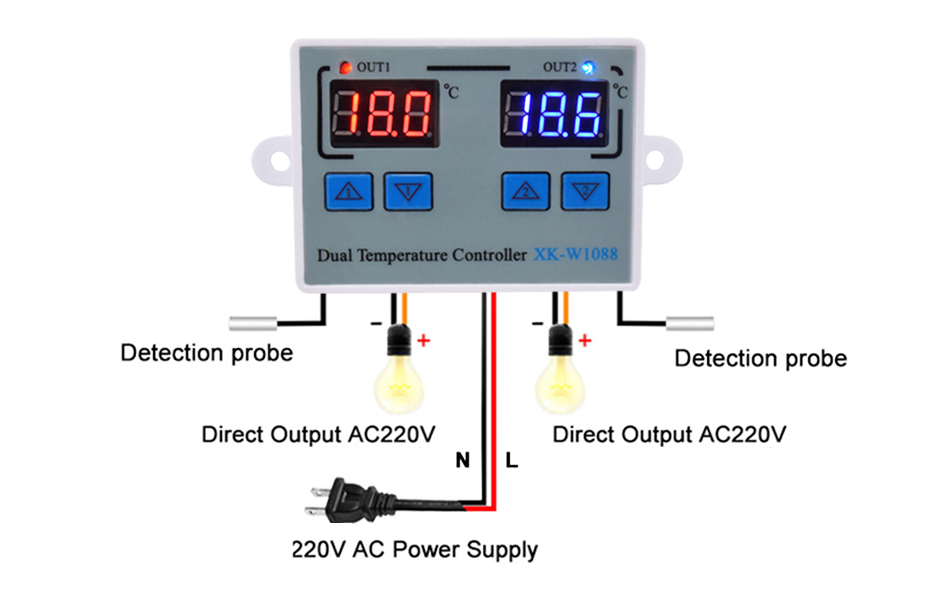

Exemplu conectare:

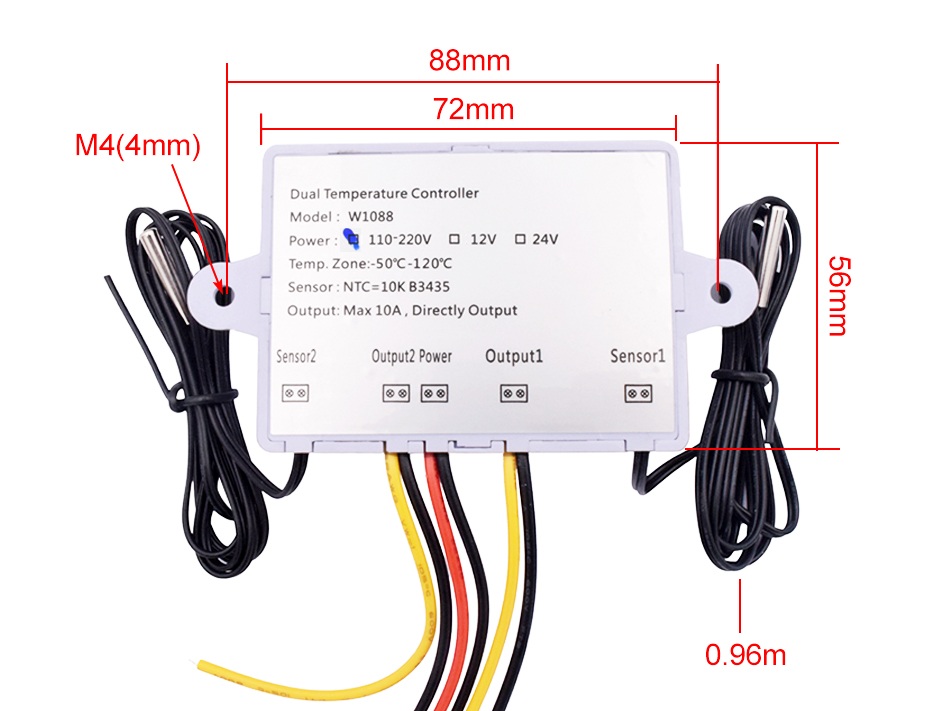

Diagrama dimensiuni:
- Tip Iesire Tensiune
- Contact Inchis-Deschis
- Tensiune Intrare
- 220 VAC
- Tip Tensiune Intrare
- AC
- Model
- XK-W1088
- Tip senzor
- NTC 10K
- Curent maxim releu
- 10 A
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Acest produs este destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie, cercetare si aplicatii tehnice similare. Produsul trebuie utilizat doar conform specificatiilor tehnice mentionate in pagina produsului si/sau in documentatia disponibila.
Utilizarea incorecta, depasirea valorilor maxime admise de tensiune, curent, temperatura sau conectarea gresita pot duce la defectarea produsului, deteriorarea altor echipamente sau la riscuri de siguranta.
Produsul nu este jucarie si nu este destinat copiilor. Montajul, testarea si utilizarea trebuie realizate de persoane cu cunostinte minime in domeniul electric/electronic. Se recomanda utilizarea produsului in montaje protejate, carcase adecvate sau sisteme care respecta normele de siguranta aplicabile.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Termostatul digital dual XK-W1088 este un modul independent, cu controler propriu, care functioneaza singur dupa alimentarea de la retea. Din acest motiv tutorialul nu foloseste nicio placa de dezvoltare si niciun program, iar tot ce aveti de facut este sa conectati modulul si sa il setati din cele patru butoane frontale.
Modulul controleaza doua zone independente, fiecare cu senzorul, afisajul si releul ei. Este util in proiecte precum un acvariu cu incalzitor si ventilator de racire, un incubator, o sera sau o camera frigorifica, pentru ca poate comanda direct sarcini alimentate la tensiunea retelei.
Cum functioneaza:
Fiecare senzor este un termistor NTC 10K, adica o rezistenta care are 10 kΩ la 25 °C si scade pe masura ce temperatura creste. Modulul masoara aceasta rezistenta, o converteste in grade Celsius si afiseaza valoarea cu rezolutie de 0.1 °C, rosu pentru canalul 1 si albastru pentru canalul 2. Precizia declarata este de ±1 °C.
Fiecare canal are doua praguri, Start si Stop, iar relatia dintre ele alege modul. In incalzire, Start este mai mic decat Stop: releul se inchide cand temperatura scade pana la Start si se deschide cand ajunge la Stop. In racire, Start este mai mare decat Stop: releul se inchide cand temperatura urca pana la Start si se deschide cand coboara la Stop. Diferenta dintre cele doua praguri este histerezisul, de exemplu 26.0 - 24.0 = 2.0 °C, si evita comutarea prea deasa a releului.
Iesirile sunt directe. Cand releul unui canal este inchis, firul galben al canalului are aceeasi tensiune ca alimentarea modulului, iar indicatorul OUT1 sau OUT2 este aprins. Cand releul este deschis, iesirea nu are tensiune. Sarcina se conecteaza deci intre firul galben si firul negru (N), fara alta sursa de alimentare.
Curentul unei sarcini rezulta din formula I = P / U. Un incalzitor de 100 W la 230 V consuma aproximativ 100 / 230 = 0.43 A, iar un ventilator axial mic de 230 VAC consuma in jur de 0.08 A. Ambele sunt mult sub limita de 10 A a releului, respectiv sub valoarea de 5 A recomandata pentru functionare continua.
Conectare:
Atentie, modulul functioneaza la tensiunea de retea de 220 VAC, care poate provoca electrocutare grava sau deces. Lucrati numai cu stecherul scos din priza, iar instalarea sa fie facuta de o persoana calificata.
Carcasa este comuna pentru versiunile de 12 V, 24 V si 220 VAC. Verificati ca pe carcasa exista bifa facuta cu markerul pentru versiunea de 220 VAC, inainte de a aplica tensiunea de retea.
In exemplu, canalul 1 comanda un incalzitor de acvariu de 100 W, iar canalul 2 un ventilator axial de 92 mm. Firele rosu si negru de alimentare merg la cablul cu stecher Schuko, iar cate un fir galben si un fir negru merg la fiecare sarcina. Ordinea firelor privita din fata este negru, galben (OUT1), negru, rosu (L), negru, galben (OUT2). Asocierea fiecarui galben cu negrul de langa el provine din fotografiile produsului, deci verificati-o cu un multimetru, cu modulul deconectat, inainte de punerea sub tensiune. Presupunem ca firele negre sunt unite in interior, dar acest lucru trebuie confirmat prin masurarea continuitatii.
Folositi conectori izolati (de tip Wago sau bornier) si montati toata conexiunea intr-o doza inchisa. Conectati firul de protectie verde-galben la sarcinile cu carcasa metalica. Va recomandam si o siguranta de 5 A pe firul de faza, ca masura suplimentara de protectie. Senzorii au cablu de aproximativ 1 m si se conecteaza deja la modul, deci nu necesita alte fire.
| Pin produs | Se conecteaza la | Rol |
|---|---|---|
| L (fir rosu) | Faza L a cablului cu stecher Schuko | Alimentarea modulului si sursa tensiunii pentru ambele iesiri. |
| N (fir negru) | Nulul N a cablului cu stecher Schuko | Revenirea alimentarii. |
| OUT1 (fir galben) | Faza L a incalzitorului | Iesire directa canal 1, are tensiune cand releul 1 este inchis. |
| N1 (fir negru) | Nulul N a incalzitorului | Revenirea sarcinii canalului 1. |
| OUT2 (fir galben) | Faza L a ventilatorului | Iesire directa canal 2, are tensiune cand releul 2 este inchis. |
| N2 (fir negru) | Nulul N a ventilatorului | Revenirea sarcinii canalului 2. |
Configurare:
Dupa alimentare, afisajul rosu arata temperatura senzorului 1, iar cel albastru temperatura senzorului 2. Fiecare canal se regleaza din propriile butoane UP si DOWN, iar setarile raman in memoria nevolatila a modulului chiar daca se intrerupe alimentarea.
Pentru temperatura de pornire (Start), apasati scurt UP pentru a o vedea afisata. Mentineti apoi UP apasat 3 secunde pana cand cifrele clipesc si ajustati valoarea cu UP / DOWN. Pentru temperatura de oprire (Stop), procedati la fel cu butonul DOWN. Dupa cateva secunde fara apasari, valoarea se memoreaza.
| Mod | Conditie | Comportamentul releului |
|---|---|---|
| Incalzire | Start mai mic decat Stop | Se inchide la temperatura Start sau sub ea si se deschide la Stop. |
| Racire | Start mai mare decat Stop | Se inchide la temperatura Start sau peste ea si se deschide la Stop. |
Pentru meniul de parametri, apasati simultan UP1 si UP2 timp de 3 secunde. Pe ecran apare P0. Treceti de la un parametru la altul cu UP1 si modificati valorile cu UP2 / DOWN2. Pentru a iesi, asteptati cateva secunde fara a apasa niciun buton.
| Cod | Functie | Interval | Implicit |
|---|---|---|---|
| P0 | Intarziere pornire canal 1 | 0 - 60 minute | 0 |
| P1 | Intarziere pornire canal 2 | 0 - 60 minute | 0 |
| P2 | Alarma temperatura inalta | P3 - 120 °C | 120 °C |
| P3 | Alarma temperatura joasa | -55 °C - P2 | -55 °C |
Intarzierea la pornire este utila cand comandati un echipament care nu trebuie repornit imediat dupa o oprire, de exemplu un compresor. Lasati valoarea 0 daca nu aveti nevoie de ea.
Pentru corectia citirii, comparati afisajul cu un termometru de referinta. Daca difera, apasati simultan UP si DOWN ale canalului respectiv timp de 3 secunde. Pe ecran apare 0.0, iar cu UP / DOWN introduceti diferenta. Temperatura afisata este suma dintre valoarea masurata si valoarea de corectie.
Pentru revenirea la setarile din fabrica, apasati simultan DOWN1 si DOWN2 timp de 3 secunde, cu modulul alimentat. Pe ecran apare 888, iar modulul revine la functionarea normala.
Exemplu de utilizare:
Exemplul comanda un acvariu cu doua canale: canalul 1 porneste incalzitorul de 100 W, iar canalul 2 porneste un ventilator care racoreste aerul din jur. Senzorul 1 se introduce in apa, iar senzorul 2 se pune in aerul din zona acvariului.
Pentru canalul 1, setati temperatura de pornire la 24.0 °C si cea de oprire la 26.0 °C. Pentru ca Start este mai mic decat Stop, canalul lucreaza in incalzire: incalzitorul porneste cand apa scade la 24.0 °C sau sub si se opreste cand ajunge la 26.0 °C.
Pentru canalul 2, setati temperatura de pornire la 30.0 °C si cea de oprire la 27.0 °C. Pentru ca Start este mai mare decat Stop, canalul lucreaza in racire: ventilatorul porneste cand aerul ajunge la 30.0 °C sau peste si se opreste cand coboara la 27.0 °C.
Verificati functionarea. Cand apa este sub 24.0 °C, indicatorul OUT1 se aprinde si incalzitorul este alimentat, iar la 26.0 °C indicatorul se stinge. Pentru testul canalului 2, introduceti scurt senzorul 2 intr-un pahar cu apa calda de peste 30 °C, iar indicatorul OUT2 si ventilatorul trebuie sa porneasca. Lasati restul parametrilor la valorile implicite.
Probleme frecvente:
Afisajele raman stinse. Cauza obisnuita este lipsa tensiunii pe firele rosu si negru sau o versiune interioara de 12 V ori 24 V in aceeasi carcasa. Verificati cu stecherul scos conexiunile, apoi bifa de pe carcasa.
Indicatorul OUT este aprins, dar sarcina nu porneste. Sarcina se conecteaza intre firul galben si firul negru, iar de multe ori firul negru corespunzator nu este conectat. Verificati cu multimetrul continuitatea si asocierea firelor, cu modulul deconectat.
Canalul face invers decat ati dorit, de exemplu incalzitorul porneste cand temperatura creste. Modul este ales din raportul dintre Start si Stop, deci probabil le-ati inversat. Pentru incalzire, Start trebuie sa fie mai mic decat Stop, iar pentru racire invers.
Temperatura afisata difera de cea reala. Verificati ca senzorul este scufundat in mediul corect si comparati-l cu un termometru de referinta, apoi aplicati corectia din meniul de 0.0. Daca valoarea este absurda sau nu se modifica, verificati cablul senzorului si conexiunea lui.
Sarcina nu porneste imediat dupa ce conditia este indeplinita. Probabil ati setat o intarziere la pornire in P0 sau P1. Reduceti valoarea la 0 daca nu aveti nevoie de ea.
Releul comuta prea des. Pragurile Start si Stop sunt prea apropiate. Cresteti diferenta dintre ele pentru a obtine un histerezis mai mare.
Limitari si sfaturi:
Modulul masoara intre -50 °C si 120 °C, cu precizie de ±1 °C, deci nu inlocuieste un aparat de masura de laborator. Corectia citirii ajuta la aducerea afisajului la o valoare de referinta, dar nu mareste precizia senzorului.
Iesirile sunt directe, deci ambele canale comanda sarcini la aceeasi tensiune cu cea de alimentare si nu sunt contacte uscate separate. Releele suporta 10 A, dar pentru functionare continua ramaneti la 5 A sau mai putin. Pentru motoare, compresoare sau sarcini mari folositi un contactor comandat de iesire, deoarece curentul de pornire este mult mai mare decat cel nominal.
Modulul nu este un dispozitiv de siguranta. Daca o defectiune a incalzitorului sau a termostatului poate provoca pagube, adaugati un al doilea termostat de protectie independent.
Mai departe, il puteti folosi la un incubator cu incalzire si ventilatie, la o sera cu incalzire si aerisire sau la o camera frigorifica, folosind cele doua canale cu praguri diferite.
