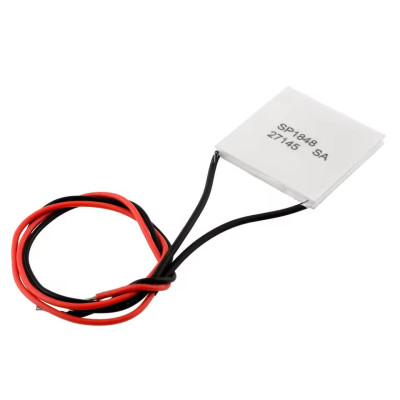

Celula Peltier SP1848-27145, 40mm, 12V
Modul termolectric compact pentru recuperarea energiei din surse de caldura la temperaturi joase, transformand diferenta de temperatura in curent prin efectul Seebeck. Realizat din telurura de bismut, dimensiune 40x40x3.6 mm, functioneaza intre -60 si 125C si poate genera pana la 4.8V la deltaT 100C. Conectare simpla prin fire rosu plus si negru minus, scalabil in serie-paralel pentru putere mai mare.
Expediere estimata: joi 27 august
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Modul termolectric Peltier SP1848-27145 SA ce utilizeaza efectul Seebeck pentru a transforma diferentele de temperatura in energie electrica sau pentru racirea prin efectul Peltier atunci cand este aplicata o tensiune de 12VDC. Este ideala pentru aplicatii de recuperare a energiei din surse de caldura de joasa temperatura, fiind un dispozitiv compact si eficient, fabricat din telurura de bismut.
Desi poate fi conectat la o sursa de alimentare 12V cu pana la 6A pentru functionare ca dispozitiv de racire, aceasta utilizare NU ESTE RECOMANDATA din cauza eficientei scazute in acest mod.
Dispozitivul functioneaza optim intr-un mediu cuprins intre -60°C si 125°C, generand tensiuni de pana la 4.8V in conditii ideale, cu o diferenta de temperatura de 100°C. Pentru performante sporite, mai multe unitati pot fi conectate in serie-paralel.
Efectul de racire este dat pe suprafata inscriptionata (suprafata exotermica) iar suprafata libera de inscriptii este cea care se incalzeste (endotermica).
ATENTIE! Folosit ca si racitor, Celula Peltier se va arde atunci cand nu se reuseste disiparea eficace a suprafetei calde. Modulul creeaza o diferenta de temperatura intre suprafete, acest lucru necesitand radiator mare pe partea calda. Supraincalzirea celulei va duce la DEFECTAREA acesteia. Furnizati curent in limita capacitatii de disipare a caldurii.
RECOMANDAM FOLOSIREA LUI EXCLUSIV CA SI GENERATOR DE CURENT, NU CA SI RACITOR!
Parametri termo-electrici:
Forta termo-electromotoare (α): >190 μV/°C
Conductivitate electrica (σ): 850–1250 Ω⁻¹·cm⁻¹
Conductivitate termica (K): 15–16×10⁻³ W/°C·cm
Factor de merit (Z): 2.5–3.0×10⁻³ W/°C
Specificatii:
Model produs: SP1848-27145 SA
Tensiune alimentare: 12VDC
Curent maxim admis: 6A, cu eliminare caldura optima
Principiu de functionare: Efectul Seebeck
Tip: Celula Peltier
Material activ: Telura de bismut
Mediu de utilizare: -60°C pana la 125°C
Fir rosu: Pol pozitiv
Fir negru: Pol negativ
Dimensiuni: 40 mm x 40 mm x 3.6mm
Utilizare:
Atasati partea fara inscriptii (fara text) pe suprafata calda (endotermica).
Partea cu inscriptii se fixeaza pe suprafata rece (exotermica).
Conectati firul rosu la polul pozitiv si firul negru la polul negativ al dispozitivului consumator in cazul in care este folosit ca si generator. Folosit ca si racitor (NERECOMANDAT), conectati firul rosu la polul pozitiv si firul negru la polul negativ al sursei de alimentare de 12VDC. Aceasta sursa trebuie sa fie capabila de functionare in mod Curent Constant. Setati curentul in asa fel incat partea rece a celulei sa nu se incalzeasca.
Asigurati o diferenta de temperatura intre cele doua fete pentru a genera energie electrica.
Evitati utilizarea pentru racire activa, chiar daca este tehnic posibil. Acest Peltier NU este potrivit pentru aplicatii de racire, chiar daca este capabil din punct de vedere tehnic.
Performanta in functie de diferenta de temperatura:
| Diferenta de temperatura | Tensiune (V) | Curent generat (mA) |
|---|---|---|
| 20°C | 0.97 V | 225 mA |
| 40°C | 1.8 V | 368 mA |
| 60°C | 2.4 V | 469 mA |
| 80°C | 3.6 V | 558 mA |
| 100°C | 4.8 V | 669 mA |
Valorile sunt estimative si pot varia in functie de cablaj si pierderile din circuit.
RECOMANDAM FOLOSIREA LUI EXCLUSIV CA SI GENERATOR DE CURENT, NU CA SI RACITOR!
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
