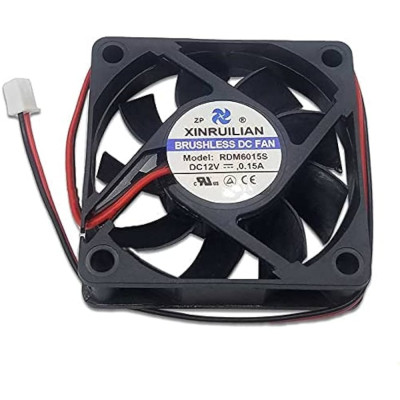

Ventilator 12V, 60x60x15, 6015, 2 fire

Ventilatorul brushless de 12 V, in format 60 x 60 x 15 mm (6015), model RDM6015S de la XINRUILIAN, este destinat racirii radiatoarelor, a carcaselor de echipamente electronice, a surselor, a amplificatoarelor, a imprimantelor 3D si a altor proiecte care au nevoie de un flux de aer continuu. Are doar doua fire de alimentare si porneste imediat ce primeste 12 VDC, fara controler si fara program.

Motorul este de tip brushless, cu comutatie electronica integrata in ventilator, iar consumul nominal este de 0.15 A la 12 VDC. Cele doua fire sunt firul rosu pentru plus si firul negru pentru masa. Ventilatorul nu are fir de tahometru si nici fir de comanda PWM, deci viteza nu este raportata si nu se regleaza printr-o intrare dedicata.

Printre caracteristicile principale se numara carcasa din plastic negru cu grosime de 15 mm, rotorul cu 7 palete, cele patru gauri de fixare din colturi si conectorul alb cu 2 pini montat la capatul cablului. Alimentarea se face la 12 VDC, de la un adaptor, de la o sursa de banc sau de la o sina de 12 V a echipamentului.

Prin alimentarea simpla de 12 V, ventilatorul se poate folosi cu orice sursa de 12 VDC, iar pentru comanda pornit sau oprit se poate folosi un releu sau un tranzistor MOSFET comandat de Arduino, ESP32, STM32 sau Raspberry Pi. Pinii acestor placi nu trebuie conectati direct la ventilator.

Specificatii:

Tensiune alimentare: 12 VDC

Curent nominal: 0.15 A

Putere: 1.8 W

Producator: XINRUILIAN

Model: RDM6015S

Tip motor: Brushless DC

Conexiune: 2 fire, rosu (+12 V) si negru (GND)

Conector: 2 pini

Fixare: 4 gauri in colturi

Dimensiuni: 60 x 60 x 15 mm

Pinout:

Utilizare:

Conectati firul rosu la plusul sursei de 12 VDC si firul negru la minusul sursei, respectand polaritatea, deoarece ventilatoarele brushless nu pornesc la polaritate inversata.

Nu aplicati o tensiune mai mare de 12 VDC si alimentati ventilatorul numai dupa ce ati terminat conexiunile.

Pentru un test rapid, folositi un adaptor de 12 VDC cu mufa 5.5 x 2.1 mm si un adaptor mama de mufa cu borne cu surub, apoi fixati firul rosu la borna + si firul negru la borna -. Ventilatorul porneste imediat ce adaptorul este conectat la priza.

Montati ventilatorul cu patru suruburi M3 sau cu suruburi autofiletante pentru ventilatoare, prin gaurile din colturi, fara sa strangeti excesiv carcasa.

Verificati sensul fluxului de aer dupa sagetile turnate pe lateralul carcasei, deoarece sensul depinde de modul de montare, iar partea cu eticheta este in mod normal partea de evacuare.

Daca alimentati mai multe ventilatoare de la aceeasi sursa, conectati-le in paralel, tinand cont ca fiecare consuma 0.15 A.

Pentru oprire sau pornire comandata de un microcontroler, folositi un tranzistor MOSFET sau un releu pe firul de alimentare, iar masa sursei de 12 V sa fie comuna cu masa placii de comanda.

Pentru functionare silentioasa si durata mare de viata, lasati libere intrarea si iesirea aerului si montati ventilatorul pe o suprafata fixa, fara vibratii.
