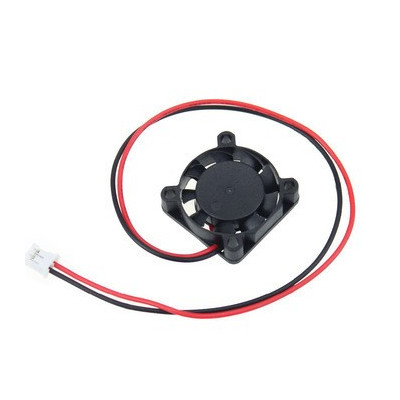

Ventilator 12V 25x25x7, 2507S, 2 fire
Asigura racirea eficienta a modulelor electronice si a echipamentelor compacte, alimentare la 12V, dimensiune 25x25x7 mm pentru montaj in spatii inguste, conexiune simpla cu 2 fire, format 2507S pentru ventilatie stabila si flux constant de aer in carcase, panouri sau proiecte DIY.
Cumparand acest produs primesti 44,91 Ft in puncte de fidelitate.
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Ventilatorul de 12 V cu dimensiunea 25 x 25 x 7 mm, in format 2507S, este un ventilator compact de curent continuu pentru racirea modulelor electronice, a driverelor, a placilor de dezvoltare si a echipamentelor cu spatiu interior redus. Se conecteaza prin doua fire si se foloseste in carcase, panouri, imprimante 3D si proiecte de tip DIY, unde este nevoie de o circulatie constanta a aerului.
Ventilatorul are profil subtire, de numai 7 mm, si se alimenteaza direct de la o sursa de 12 VDC. Carcasa are patru urechi de prindere la colturi, care permit fixarea cu suruburi mici in spatii inguste. Conexiunea este simpla: firul rosu este plusul, iar firul negru este minusul sau masa.
Printre caracteristicile principale se numara rotorul cu palete, carcasa cu patru gauri de montaj la colturi, cele doua fire de alimentare, rosu si negru, si mufa alba cu 2 pini de la capatul cablului. Alimentarea se face la 12 VDC de la un adaptor de retea, de la o sursa de banc sau de la orice alta sursa stabilizata de 12 V.
Ventilatorul nu are interfata de date, deci nu depinde de o platforma anume. Poate fi pornit direct de la sursa de 12 V sau comandat de Arduino, ESP32, STM32 ori Raspberry Pi printr-un tranzistor sau un modul MOSFET, cu masele comune.
Specificatii:
Tensiune alimentare: 12 VDC
Tip: Ventilator de curent continuu
Format: 2507S
Conexiune: 2 fire, rosu (+) si negru (-)
Conector: Mufa alba cu 2 pini
Montaj: 4 gauri la colturi
Dimensiuni: 25 x 25 x 7 mm
Layout:
| Element | Functie |
|---|---|
| Rotor cu palete | Roteste si deplaseaza aerul prin ventilator. |
| Carcasa cu urechi de montaj | Cele patru gauri de la colturi permit fixarea ventilatorului cu suruburi mici. |
| Fir rosu | Alimentare pozitiva, + 12 VDC. |
| Fir negru | Alimentare negativa, masa (GND). |
| Mufa alba cu 2 pini | Conector de la capatul cablului, pentru legarea la sursa sau la un conector pereche. |
Pinout:
| Conector | Pin | Functie |
|---|---|---|
| Mufa 2 pini | Fir rosu | Alimentare + 12 VDC |
| Mufa 2 pini | Fir negru | Masa (GND) |
Utilizare:
Alegeti o sursa stabilizata de 12 VDC. Sursa trebuie sa ofere un curent suficient pentru ventilator, iar un adaptor de 12 V si 1 A este mai mult decat suficient.
Conectati firul rosu la plusul sursei si firul negru la minusul sursei, respectand polaritatea. Verificati polaritatea cu un multimetru inainte de conectare, deoarece o alimentare inversata opreste ventilatorul si il poate deteriora.
Daca sursa are borne cu suruburi sau un adaptor de jack, folositi un conector pereche pentru mufa alba sau taiati mufa si dezizolati capetele firelor.
Nu aplicati o tensiune mult mai mare de 12 VDC. La o tensiune mult mai mica, ventilatorul poate sa nu porneasca.
Fixati ventilatorul cu suruburi mici, de tip M2 - M2.5, prin cele patru gauri de la colturi. Montati-l astfel incat aerul sa circule liber prin ventilator, fara obstacole in fata sau in spate.
Daca ventilatorul se comanda de la un microcontroler, folositi un tranzistor sau un modul MOSFET, cu masa comuna. Nu alimentati ventilatorul direct de la un pin GPIO.
Pentru o functionare de durata, evitati blocarea paletelor si pastrati ventilatorul curat de praf.
- Tensiune de alimentare
- 12 V DC
- Dimensiuni
- 25 x 25 x 7 mm
- Model
- 2507S
- Tip
- Ventilator de curent continuu
- Tip conector
- Mufa alba cu 2 pini
- Montaj
- 4 gauri la colturi
- Numar de fire
- 2
