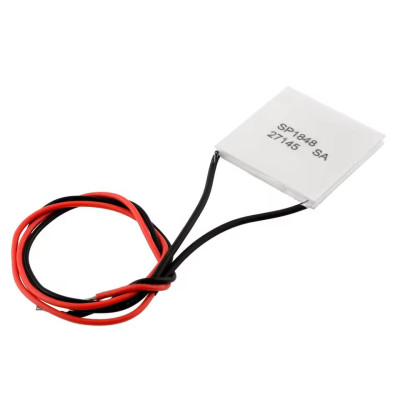

Cella Peltier SP1848-27145, 40mm, 12V
Modulo termoelettrico compatto per il recupero di energia da fonti di calore a basse temperature, che trasforma la differenza di temperatura in corrente tramite l'effetto Seebeck. Realizzato in tellururo di bismuto, con dimensioni di 40x40x3,6 mm, opera tra -60 e 125 °C e può generare fino a 4,8 V a ΔT 100 °C. Collegamento semplice tramite fili rosso positivo e nero negativo, scalabile in serie-parallelo per potenze maggiori.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il modulo termoelettrico Peltier SP1848-27145 SA sfrutta l'effetto Seebeck per convertire le differenze di temperatura in energia elettrica o per il raffreddamento tramite effetto Peltier quando viene applicata una tensione di 12 V CC. È ideale per applicazioni di recupero energetico da fonti di calore a bassa temperatura, essendo un dispositivo compatto ed efficiente, realizzato in tellururo di bismuto.
Sebbene possa essere collegato a un alimentatore da 12 V con un massimo di 6 A per funzionare come dispositivo di raffreddamento, questo utilizzo NON È CONSIGLIATO a causa della bassa efficienza in questa modalità.
Il dispositivo funziona in modo ottimale in un ambiente con temperature comprese tra -60 °C e 125 °C, generando tensioni fino a 4,8 V in condizioni ideali, con una differenza di temperatura di 100 °C. Per prestazioni migliori, è possibile collegare più unità in serie-parallelo.
L'effetto di raffreddamento è dato dalla superficie inscritta (superficie esotermica) e la superficie libera da iscrizioni è quella che si riscalda (endotermica).
ATTENZIONE! Quando utilizzata come dispositivo di raffreddamento, la cella di Peltier si brucia quando la superficie calda non può essere dissipata efficacemente. Il modulo crea una differenza di temperatura tra le superfici, che richiede un radiatore di grandi dimensioni sul lato caldo. Il surriscaldamento della cella ne causerà il GUASTO. Fornire una corrente entro i limiti della capacità di dissipazione del calore.
SI CONSIGLIA DI UTILIZZARLO ESCLUSIVAMENTE COME GENERATORE DI CORRENTE, NON COME RAFFREDDATORE!
Parametri termoelettrici:
Forza termoelettromotrice (α): >190 μV/°C
Conduttività elettrica (σ): 850–1250 Ω⁻¹·cm⁻¹
Conduttività termica (K): 15–16×10⁻³ W/°C·cm
Fattore di merito (Z): 2,5–3,0×10⁻³ W/°C
Specifiche:
Modello del prodotto: SP1848-27145 SA
Tensione di alimentazione: 12 V CC
Corrente massima consentita: 6A, con dissipazione ottimale del calore
Principio di funzionamento: effetto Seebeck
Tipo: cella di Peltier
Materiale attivo: tellururo di bismuto
Ambiente operativo: da -60°C a 125°C
Filo rosso: polo positivo
Filo nero: polo negativo
Dimensioni: 40 mm x 40 mm x 3.6mm
Utilizzo:
Fissare il lato senza etichetta (senza testo) alla superficie calda (endotermica).
La parte con le iscrizioni è fissata sulla superficie fredda (esotermica).
Collegare il filo rosso al polo positivo e il filo nero al polo negativo del dispositivo utilizzatore se utilizzato come generatore. Se utilizzato come refrigeratore (SCONSIGLIATO), collegare il filo rosso al polo positivo e il filo nero al polo negativo dell'alimentatore a 12 V CC. Questa sorgente deve essere in grado di funzionare in modalità a corrente costante. Impostare la corrente in modo tale che il lato freddo della cella non si surriscaldi.
Per generare elettricità, creare una differenza di temperatura tra le due facce.
Evitare l'uso per il raffreddamento attivo, anche se tecnicamente possibile. Questa cella Peltier NON è adatta per applicazioni di raffreddamento, anche se tecnicamente possibile.
Prestazioni in base alla differenza di temperatura:
| differenza di temperatura | Tensione (V) | Corrente generata (mA) |
|---|---|---|
| 20°C | 0,97 V | 225 mA |
| 40°C | 1,8 V | 368 mA |
| 60°C | 2,4 V | 469 mA |
| 80°C | 3,6 V | 558 mA |
| 100°C | 4,8 V | 669 mA |
I valori sono stime e possono variare a seconda del cablaggio e delle perdite del circuito.
SI CONSIGLIA DI UTILIZZARLO ESCLUSIVAMENTE COME GENERATORE DI CORRENTE, NON COME RAFFREDDATORE!
