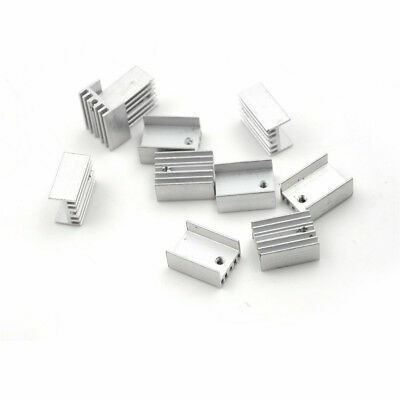

Dissipatore per transistor TO220, alluminio, 20x15x10mm
Dissipatore in alluminio per la dissipazione efficace del calore dei transistor in case TO220, aiuta a mantenere la temperatura di lavoro e ad aumentare l'affidabilità dei montaggi. Dimensioni compatte 20 x 15 x 10 mm, costruzione leggera e robusta, superficie ottimizzata per lo scambio termico, adatto per applicazioni di potenza, alimentatori e driver.
Spedito entro mercoledì 11 novembre
Acquistando questo prodotto guadagni 0,24 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il dissipatore in alluminio per componenti in case TO220 assorbe il calore prodotto da transistor, MOSFET, stabilizzatori di tensione e altri circuiti con tab metallico, e lo cede all'aria attraverso le sue alette. È adatto per alimentatori lineari, stabilizzatori con 7805 o LM317, piccoli amplificatori audio e stadi di commutazione con potenza dissipata ridotta o media.
Il dissipatore ha dimensioni 20 x 15 x 10 mm ed è realizzato in alluminio, un metallo che conduce bene il calore. La superficie di contatto si appoggia sul tab del componente, mentre le alette aumentano la superficie di scambio termico con l'aria circostante. Il montaggio è esclusivamente meccanico e termico, senza collegamenti elettrici.
Tra le caratteristiche principali figurano il corpo in alluminio, le alette di raffreddamento, la superficie piana di contatto per il tab TO220 e il foro di fissaggio con vite. Il dissipatore è un componente passivo e non richiede alimentazione.
Specifiche:
Materiale: Alluminio
Case compatibile: TO220
Tipo: Dissipatore passivo con alette
Fissaggio: Vite attraverso il foro del dissipatore
Dimensioni: 20 x 15 x 10 mm
Layout:
| Elemento | Funzione |
|---|---|
| Superficie di contatto | Si appoggia sul tab metallico del case TO220 e assorbe il calore dal componente. |
| Foro di fissaggio | Permette di fissare il dissipatore sul componente con una vite che passa anche attraverso il foro del tab TO220. |
| Alette | Aumentano la superficie di scambio termico e cedono il calore all'aria circostante. |
Utilizzo:
Scollegate il montaggio dall'alimentazione e attendete che i componenti si raffreddino prima di montare il dissipatore.
Pulite da polvere e grasso la superficie di contatto del dissipatore e il tab del componente.
Applicate uno strato molto sottile di pasta termoconduttiva sul tab del componente, perché uno strato spesso riduce il trasferimento di calore.
Posizionate il dissipatore sul componente, allineate il foro del dissipatore con quello del tab e fissate con una vite di diametro adeguato, serrando saldamente ma senza forza eccessiva.
Attenzione, in molti case TO220 il tab metallico è collegato elettricamente a un terminale del componente, e il dissipatore assume lo stesso potenziale. Se il tab deve essere isolato, interponete tra esso e il dissipatore una lamina isolante e usate una boccola isolante per la vite.
Verificate che il dissipatore non tocchi altri componenti metallici o piste del circuito, per evitare cortocircuiti.
Montate il componente in modo che le alette siano in verticale, così che l'aria calda salga liberamente tra di esse.
Non toccate il dissipatore durante il funzionamento e subito dopo lo spegnimento, perché può essere molto caldo. Dopo l'accensione, verificate la temperatura del case con un termometro a contatto o con una termocamera.
Per potenze dissipate elevate scegliete un dissipatore più grande o aggiungete una ventola.
- Dimensioni
- 20 x 15 x 10 mm
- Materiale
- Alluminio
- Tipo
- Dissipatore passivo alettato
- Montaggio
- Vite attraverso il foro del dissipatore
- Package
- TO220
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Recensioni (1) - Moderation della recensione
Questo tutorial non utilizza alcuna scheda di sviluppo né alcun programma, perché il dissipatore è un componente passivo in alluminio. Il dissipatore da 20 x 15 x 10 mm si monta su transistor o circuiti integrati in contenitore TO220 per smaltire meglio il calore prodotto durante il funzionamento.
Lo si utilizza in alimentatori lineari, stabilizzatori di tensione con 7805 o LM317, piccoli amplificatori audio e stadi di commutazione con MOSFET.
Come funziona:
Un transistor o uno stabilizzatore trasforma una parte dell'energia elettrica in calore. Nel contenitore TO220 la superficie di raffreddamento è ridotta, quindi la temperatura della giunzione sale rapidamente. Il dissipatore aumenta la superficie di scambio termico con l'aria tramite le sue alette, e l'alluminio conduce bene il calore. Il calore passa dal corpo del componente al dissipatore, quindi viene ceduto all'aria circostante.
La potenza dissipata da uno stabilizzatore lineare si calcola con la formula P = (Vin - Vout) x I. Ad esempio, uno stabilizzatore che riduce 12 V a 5 V e alimenta un carico da 0.5 A dissipa P = (12 - 5) x 0.5 = 3.5 W.
La temperatura della giunzione risulta da Tj = Ta + P x (Rjc + Rcs + Rsa). Ta è la temperatura dell'aria, Rjc è la resistenza termica giunzione - contenitore, Rcs è la resistenza termica contenitore - dissipatore, mentre Rsa è la resistenza termica dissipatore - aria. Il valore di Rjc e la temperatura massima della giunzione si ricavano dalla scheda tecnica del componente che si intende raffreddare. Più Rsa è bassa, più il componente resta freddo.
Un dissipatore piccolo come questo è adatto a potenze ridotte e medie. Per potenze elevate serve un dissipatore più grande oppure una ventola.
Collegamento:
Il dissipatore non ha pin e non si collega elettricamente al circuito, ma solo meccanicamente e termicamente al componente che si intende raffreddare. La tabella seguente mostra come si collegano tra loro gli elementi. Attenzione, in molti contenitori TO220 la linguetta metallica è collegata elettricamente a un terminale del componente (ad esempio il drain di un MOSFET o l'uscita di uno stabilizzatore), quindi il dissipatore avrà lo stesso potenziale.
| Pin del prodotto | Si collega a | Funzione |
|---|---|---|
| Superficie di contatto del dissipatore | Linguetta metallica del contenitore TO220 | Riceve il calore dal componente |
| Foro di fissaggio del dissipatore | Vite che passa anche nel foro della linguetta TO220 | Fissa saldamente il dissipatore sul componente |
| Alette | Aria circostante | Cede il calore all'aria |
Configurazione:
Il dissipatore non ha pulsanti, potenziometri, jumper o LED, quindi non esistono regolazioni elettriche. L'unica preparazione è il montaggio meccanico, descritto nei passaggi seguenti.
Scollegate il montaggio dall'alimentazione e attendete che i componenti si raffreddino, quindi pulite la superficie di contatto del dissipatore e la linguetta del componente da polvere e grasso.
Se la linguetta del componente deve restare isolata elettricamente dal dissipatore, inserite tra i due un foglio isolante in mica o in silicone, e per la vite usate una boccola isolante. Se non serve l'isolamento, passate al passaggio successivo.
Applicate uno strato molto sottile di pasta termoconduttiva sulla linguetta del componente. La pasta riempie le piccole irregolarità tra le due superfici e riduce Rcs. Uno strato spesso produce l'effetto opposto, quindi non esagerate con la quantità.
Posizionate il dissipatore sul componente, allineate il foro del dissipatore con quello della linguetta e fissate con una vite di diametro adatto. Serrate con decisione, ma senza forza eccessiva, per non deformare la linguetta o il dissipatore.
Verificate che il dissipatore non tocchi altri componenti metallici o le piste del circuito. Se li tocca, allontanatelo o isolatelo, perché potrebbe causare cortocircuiti tra i componenti.
Montate il componente sulla scheda in modo che le alette siano in verticale, così che l'aria calda possa salire liberamente tra di esse.
Esempio di utilizzo:
Avete uno stabilizzatore 7805 che alimenta un circuito a 5 V e 0.5 A partendo da una sorgente da 12 V. La potenza dissipata è di 3.5 W, come nel calcolo sopra. Senza dissipatore, il contenitore si scalda molto e lo stabilizzatore può entrare in protezione termica.
Montate il dissipatore sullo stabilizzatore con pasta termoconduttiva e vite, alimentate il circuito e lasciatelo funzionare per 10 - 15 minuti al carico massimo. Poi verificate la temperatura del contenitore con un termometro a contatto o con una termocamera.
Se la temperatura resta al di sotto del limite indicato nella scheda tecnica dello stabilizzatore, con un margine di sicurezza, il dissipatore è sufficiente. Se è troppo alta, riducete la caduta di tensione (ad esempio alimentando da 9 V invece che da 12 V), riducete la corrente oppure passate a un dissipatore più grande o a un raffreddamento con ventola.
Problemi frequenti:
Il componente si scalda come prima del montaggio. La causa più comune è un contatto termico scarso, ad esempio una vite poco serrata, superfici sporche o mancanza di pasta termoconduttiva. Smontate, pulite le superfici, applicate la pasta e serrate di nuovo.
Il circuito si comporta in modo anomalo o va in cortocircuito dopo il montaggio del dissipatore. La linguetta del componente è collegata elettricamente a un terminale e il dissipatore tocca un altro componente metallico o una pista. Isolate la linguetta con il foglio e la boccola isolante, oppure spostate il dissipatore in modo che non tocchi nulla.
Il dissipatore si muove o si stacca. La vite non è serrata abbastanza oppure non corrisponde al foro. Scegliete una vite con il diametro giusto e serratela senza forzare la filettatura.
Lo stabilizzatore continua ad entrare in protezione termica. La potenza dissipata è superiore a quella che può smaltire un dissipatore di questo formato. Riducete la differenza tra tensione di ingresso e tensione di uscita oppure la corrente di carico, oppure usate un dissipatore più grande.
Limiti e consigli:
Il dissipatore ha dimensioni di 20 x 15 x 10 mm ed è destinato ai contenitori TO220. Essendo di dimensioni ridotte, è adatto a potenze dissipate piccole e medie. Per potenze elevate scegliete un dissipatore più grande oppure aggiungete una ventola. Il grado di raffreddamento dipende anche dalla circolazione dell'aria, quindi in un contenitore chiuso senza ventilazione l'effetto è minore.
Non toccate il dissipatore durante il funzionamento e subito dopo lo spegnimento, perché può essere molto caldo. Se la linguetta del componente si trova a una tensione pericolosa, scollegate il montaggio dall'alimentazione prima di qualsiasi intervento e isolate correttamente il dissipatore.
