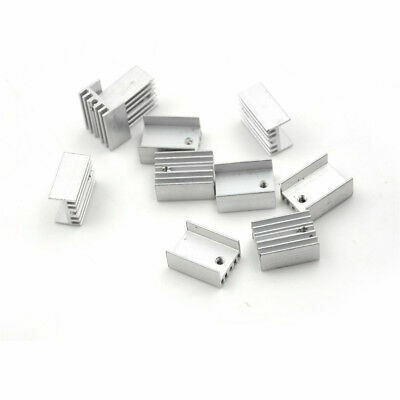

TO220 tranzisztor hűtőborda, alumínium, 20x15x10mm
Alumínium hűtőborda a TO220 tokozású tranzisztorok hatékony hőelvezetéséhez, segít fenntartani az üzemi hőmérsékletet és növeli az összeállítások megbízhatóságát. Kompakt, 20 x 15 x 10 mm méretű, könnyű és ellenálló kivitel, hőátadásra optimalizált felülettel, teljesítményes alkalmazásokhoz, tápegységekhez és meghajtókhoz egyaránt alkalmas.
Shipping by szerda 11 november
A termék megvásárlásával jár 0,05 € hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Az alumínium hűtőborda a TO220 tokozású alkatrészekhez az tranzisztorok, MOSFET-ek, feszültségstabilizátorok és más fémlappal rendelkező áramkörök által termelt hőt veszi fel, és bordáin keresztül leadja a levegőnek. Lineáris tápegységekhez, 7805 vagy LM317 stabilizátorokhoz, kis audioerősítőkhöz és kis vagy közepes disszipált teljesítményű kapcsolófokozatokhoz alkalmas.
A hűtőborda mérete 20 x 15 x 10 mm, alumíniumból készült, amely jól vezeti a hőt. Az érintkezőfelület az alkatrész lapjára fekszik, a bordák pedig növelik a környező levegővel való hőcsere felületét. A szerelés szigorúan mechanikai és termikus, elektromos csatlakozás nincs.
A főbb jellemzők közé tartozik az alumíniumtest, a hűtőbordák, a TO220 lap számára szolgáló sík érintkezőfelület és a csavaros rögzítőlyuk. A hűtőborda passzív alkatrész, nem igényel tápellátást.
Specifikációk:
Anyag: Alumínium
Kompatibilis tokozás: TO220
Típus: Bordázott passzív hűtőborda
Rögzítés: Csavar a hűtőborda furatán keresztül
Méretek: 20 x 15 x 10 mm
Felépítés:
| Elem | Funkció |
|---|---|
| Érintkezőfelület | A TO220 tokozás fém lapjára fekszik, és felveszi az alkatrész hőjét. |
| Rögzítőfurat | Lehetővé teszi a hűtőborda rögzítését az alkatrészen egy csavarral, amely a TO220 lap furatán is átmegy. |
| Bordák | Növelik a hőcsere felületet és leadják a hőt a környező levegőnek. |
Használat:
Válassza le a szerelést a tápellátásról, és várja meg, amíg az alkatrészek lehűlnek a hűtőborda felszerelése előtt.
Tisztítsa meg a hűtőborda érintkezőfelületét és az alkatrész lapját portól és zsírtól.
Vigyen fel nagyon vékony rétegű hővezető pasztát az alkatrész lapjára, mert a vastag réteg csökkenti a hőátadást.
Helyezze a hűtőbordát az alkatrészre, igazítsa a hűtőborda furatát a lap furatához, és rögzítse átmérőben megfelelő csavarral, szilárdan, de túlzott erő nélkül meghúzva.
Figyelem, sok TO220 tokozásnál a fém lap elektromosan az alkatrész egyik kivezetéséhez van kötve, így a hűtőborda is ugyanazt a potenciált veszi fel. Ha a lapot el kell szigetelni, tegyen közéje és a hűtőborda közé szigetelő fóliát, és használjon szigetelő hüvelyt a csavarhoz.
Ellenőrizze, hogy a hűtőborda nem érinti más fémalkatrészek vagy az áramkör sávjai, hogy elkerülje a rövidzárat.
Úgy szerelje fel az alkatrészt, hogy a bordák függőlegesen álljanak, hogy a meleg levegő szabadon felfelé áramolhasson közöttük.
Működés közben és leállítás után közvetlenül ne érintse meg a hűtőbordát, mert forró lehet. Indítás után ellenőrizze a tokozás hőmérsékletét érintkezős hőmérővel vagy hőkamerával.
Nagy disszipált teljesítményhez válasszon nagyobb hűtőbordát, vagy szereljen fel ventilátort.
- Méretek
- 20 x 15 x 10 mm
- Anyag
- Alumínium
- Típus
- Passzív bordás hűtőborda
- Szerelés
- Csavar a hűtőborda furatán át
- Tokozás
- TO220
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Ez az útmutató nem használ fejlesztőkártyát és programot, mert a hűtőborda egy passzív alumínium alkatrész. A 20 x 15 x 10 mm-es hűtőborda TO220 tokozású tranzisztorokra vagy integrált áramkörökre szerelhető, hogy jobban elvezesse a működés közben keletkező hőt.
Lineáris tápegységekben, 7805 vagy LM317 feszültségstabilizátorokban, kisebb audio erősítőkben és MOSFET-es kapcsoló fokozatokban használja.
Hogyan működik:
Egy tranzisztor vagy egy stabilizátor az elektromos energia egy részét hővé alakítja. A TO220 tokozásban a hűtőfelület kicsi, ezért a záróréteg hőmérséklete gyorsan emelkedik. A hűtőborda bordázatain keresztül megnöveli a levegővel való hőcserélő felületet, az alumínium pedig jól vezeti a hőt. A hő az alkatrész tokozásából a hűtőbordába jut, majd a környező levegőnek adódik át.
Egy lineáris stabilizátor disszipált teljesítménye a P = (Vin - Vout) x I képlettel számítható ki. Például egy 12 V-ot 5 V-ra csökkentő stabilizátor, amely 0.5 A-es terhelést lát el, P = (12 - 5) x 0.5 = 3.5 W teljesítményt disszipál.
A záróréteg hőmérséklete a Tj = Ta + P x (Rjc + Rcs + Rsa) képletből adódik. A Ta a levegő hőmérséklete, az Rjc a záróréteg és a tokozás közötti hőellenállás, az Rcs a tokozás és a hűtőborda közötti hőellenállás, az Rsa pedig a hűtőborda és a levegő közötti hőellenállás. Az Rjc értékét és a záróréteg megengedett maximális hőmérsékletét a hűtendő alkatrész adatlapjából kell kiolvasni. Minél kisebb az Rsa, annál hidegebb marad az alkatrész.
Egy ilyen kis hűtőborda kis és közepes teljesítményeknél segít. Nagy teljesítményhez nagyobb hűtőborda vagy ventilátor szükséges.
Csatlakoztatás:
A hűtőbordának nincsenek lábai, nem csatlakozik elektromosan az áramkörhöz, csak mechanikailag és hőtanilag ahhoz az alkatrészhez, amelyet hűt. Az alábbi táblázat mutatja, hogyan kapcsolódnak egymáshoz az elemek. Figyelem, sok TO220 tokozásban a fémlap elektromosan az alkatrész egyik kivezetéséhez csatlakozik (például a MOSFET nyelőjéhez vagy a stabilizátor kimenetéhez), ezért a hűtőbordának ugyanaz lesz a potenciálja.
| Termék csatlakozó | Csatlakozik ehhez | Szerep |
|---|---|---|
| A hűtőborda érintkezési felülete | A TO220 tokozás fémlapja | Átveszi a hőt az alkatrésztől |
| A hűtőborda rögzítőfurata | Csavar, amely átmegy a TO220 lapjának furatán is | Szorosan rögzíti a hűtőbordát az alkatrészen |
| A bordázatok | A környező levegő | A hőt a levegőnek adja le |
Beállítás:
A hűtőbordán nincsenek gombok, potenciométerek, áthidalók vagy LED-ek, így nincs elektromos beállítás. Az egyetlen előkészület a mechanikai szerelés, amelyet az alábbi lépések írnak le.
Válassza le a szerelvényt a tápellátásról, és várja meg, amíg az alkatrészek lehűlnek, majd tisztítsa meg a portól és a zsírtól a hűtőborda érintkezési felületét és az alkatrész lapját.
Ha az alkatrész lapjának elektromosan el kell szigetelődnie a hűtőbordától, tegyen közéjük szigetelő csillámlemezt vagy szilikonfóliát, a csavarhoz pedig szigetelő hüvelyt. Ha nincs szükség szigetelésre, lépjen a következő lépésre.
Vigyen fel egy nagyon vékony réteg hővezető pasztát az alkatrész lapjára. A paszta kitölti a két felület apró egyenetlenségeit, és csökkenti az Rcs értékét. A vastag réteg fordított hatást fejt ki, ezért ne használjon túl sokat.
Helyezze a hűtőbordát az alkatrészre, illessze egymáshoz a hűtőborda furatát és a lap furatát, majd az átmérőhöz illő csavarral rögzítse. Húzza meg szilárdan, de ne túl erősen, hogy ne deformálja a lapot vagy a hűtőbordát.
Ellenőrizze, hogy a hűtőborda nem érintkezik más fémalkatrészekkel vagy az áramköri nyomvonalakkal. Ha érintkezik, távolítsa el vagy szigetelje, mert rövidzárlatot okozhat az alkatrészek között.
Szerelje az alkatrészt a panelre úgy, hogy a bordázat függőleges legyen, így a meleg levegő szabadon felfelé távozhat a bordák között.
Példa a használatra:
Önnek van egy 7805 stabilizátora, amely 12 V-os tápforrásból 5 V-on és 0.5 A-en lát el egy áramkört. A disszipált teljesítmény 3.5 W, ahogy a fenti számításban is. Hűtőborda nélkül a tokozás erősen felmelegszik, és a stabilizátor hővédelembe léphet.
Szerelje fel a hűtőbordát a stabilizátorra hővezető pasztával és csavarral, kapcsolja be az áramkört, és hagyja 10 - 15 percig dolgozni a maximális terhelésen. Ezután ellenőrizze a tokozás hőmérsékletét érintkező hőmérővel vagy hőkamerával.
Ha a hőmérséklet a stabilizátor adatlapján megadott határ alatt marad, biztonsági tartalékkal, akkor a hűtőborda elegendő. Ha túl magas, csökkentse a feszültségesést (például 12 V helyett 9 V-ról táplálja), csökkentse az áramot, vagy válasszon nagyobb hűtőbordát, illetve ventilátoros hűtést.
Gyakori problémák:
Az alkatrész ugyanúgy melegszik, mint a szerelés előtt. A leggyakoribb ok a rossz hőkontaktus, például a laza csavar, a szennyezett felület vagy a hővezető paszta hiánya. Szerelje szét, tisztítsa meg a felületeket, vigyen fel pasztát, majd húzza meg újra.
A szerelvény furcsán működik, vagy rövidzárlatot ad a hűtőborda felszerelése után. Az alkatrész lapja elektromosan egy kivezetéshez csatlakozik, a hűtőborda pedig egy másik fémalkatrészt vagy nyomvonalat érint. Szigetelje a lapot fóliával és szigetelő hüvelyrel, vagy úgy helyezze el a hűtőbordát, hogy ne érintsen semmit.
A hűtőborda mozog vagy leválik. A csavar nincs elég szorosan meghúzva, vagy nem illik a furathoz. Válasszon az átmérőnek megfelelő csavart, és húzza meg úgy, hogy ne erőltesse a menetet.
A stabilizátor továbbra is hővédelembe lép. A disszipált teljesítmény nagyobb, mint amennyit ilyen méretű hűtőborda el tud vezetni. Csökkentse a bemeneti és a kimeneti feszültség közötti különbséget vagy a terhelőáramot, vagy használjon nagyobb hűtőbordát.
Korlátozások és tanácsok:
A hűtőborda mérete 20 x 15 x 10 mm, és TO220 tokozásokhoz készült. Kis méretének köszönhetően kis és közepes disszipált teljesítményekhez alkalmas. Nagy teljesítményhez válasszon nagyobb hűtőbordát, vagy adjon hozzá ventilátort. A hűtés mértéke a levegő áramlásától is függ, ezért zárt, szellőzetlen házban kisebb a hatása.
Működés közben és leállítás után közvetlenül ne érintse meg a hűtőbordát, mert forró lehet. Ha az alkatrész lapja veszélyes feszültség alatt van, minden beavatkozás előtt válassza le a szerelvényt a tápellátásról, és megfelelően szigetelje a hűtőbordát.
