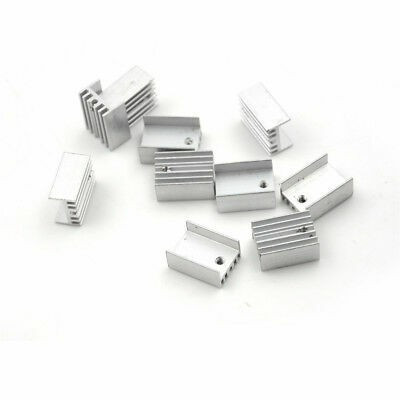

Kühlkörper TO220, Aluminium, 20x15x10mm
Kühlkörper aus Aluminium für die effiziente Wärmeableitung von Transistoren im Gehäuse TO220, hilft die Betriebstemperatur zu halten und die Zuverlässigkeit der Baugruppen zu erhöhen. Mit kompakten Abmessungen von 20 x 15 x 10 mm, leichter und robuster Bauweise und für den Wärmeübergang optimierter Oberfläche, geeignet für Leistungs-, Netzteil- und Treiberanwendungen.
Shipping by Mittwoch 11 November
Mit dem Kauf dieses Produkts erhalten Sie 0,24 RON an Treuepunkten.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Der Aluminium-Kühlkörper für Bauteile im Gehäuse TO220 nimmt die von Transistoren, MOSFETs, Spannungsreglern und anderen Schaltungen mit Metallfahne erzeugte Wärme auf und gibt sie über seine Lamellen an die Luft ab. Er eignet sich für lineare Netzteile, Spannungsregler mit 7805 oder LM317, kleine Audioverstärker und Schaltstufen mit geringer oder mittlerer Verlustleistung.
Der Kühlkörper hat die Abmessungen 20 x 15 x 10 mm und besteht aus Aluminium, einem Metall, das Wärme gut leitet. Die Kontaktfläche liegt auf der Fahne des Bauteils auf, und die Lamellen vergrößern die Fläche für den Wärmeaustausch mit der umgebenden Luft. Die Montage ist rein mechanisch und thermisch, ohne elektrische Verbindungen.
Zu den wichtigsten Merkmalen gehören der Körper aus Aluminium, die Kühllamellen, die ebene Kontaktfläche für die Fahne des TO220 und die Bohrung zur Befestigung mit einer Schraube. Der Kühlkörper ist ein passives Bauteil und benötigt keine Stromversorgung.
Spezifikationen:
Material: Aluminium
Kompatibles Gehäuse: TO220
Typ: Passiver Kühlkörper mit Lamellen
Befestigung: Schraube durch die Bohrung des Kühlkörpers
Abmessungen: 20 x 15 x 10 mm
Aufbau:
| Element | Funktion |
|---|---|
| Kontaktfläche | Liegt auf der Metallfahne des TO220-Gehäuses auf und nimmt die Wärme vom Bauteil auf. |
| Befestigungsbohrung | Ermöglicht die Befestigung des Kühlkörpers am Bauteil mit einer Schraube, die auch durch die Bohrung der TO220-Fahne geführt wird. |
| Lamellen | Vergrößern die Fläche für den Wärmeaustausch und geben die Wärme an die umgebende Luft ab. |
Verwendung:
Trennen Sie die Baugruppe von der Stromversorgung und warten Sie, bis die Bauteile abgekühlt sind, bevor Sie den Kühlkörper montieren.
Reinigen Sie die Kontaktfläche des Kühlkörpers und die Fahne des Bauteils von Staub und Fett.
Tragen Sie eine sehr dünne Schicht Wärmeleitpaste auf die Fahne des Bauteils auf, da eine dicke Schicht den Wärmeübergang verringert.
Setzen Sie den Kühlkörper auf das Bauteil, richten Sie die Bohrung des Kühlkörpers auf die Bohrung der Fahne aus und befestigen Sie ihn mit einer im Durchmesser passenden Schraube, die fest, aber ohne übermäßige Kraft angezogen wird.
Achtung: Bei vielen TO220-Gehäusen ist die Metallfahne elektrisch mit einem Anschluss des Bauteils verbunden, und der Kühlkörper nimmt dasselbe Potenzial an. Falls die Fahne isoliert werden muss, legen Sie zwischen sie und den Kühlkörper eine Isolierfolie und verwenden Sie eine isolierende Buchse für die Schraube.
Prüfen Sie, ob der Kühlkörper keine anderen Metallteile oder Leiterbahnen der Schaltung berührt, um Kurzschlüsse zu vermeiden.
Montieren Sie das Bauteil so, dass die Lamellen senkrecht stehen, damit die warme Luft frei zwischen ihnen aufsteigen kann.
Berühren Sie den Kühlkörper während des Betriebs und kurz nach dem Abschalten nicht, da er heiß sein kann. Überprüfen Sie nach dem Einschalten die Temperatur des Gehäuses mit einem Kontaktthermometer oder einer Wärmebildkamera.
Wählen Sie für hohe Verlustleistungen einen größeren Kühlkörper oder ergänzen Sie einen Lüfter.
- Abmessungen
- 20 x 15 x 10 mm
- Material
- Aluminium
- Typ
- Passiver Kühlkörper mit Rippen
- Montage
- Schraube durch die Bohrung des Kühlkörpers
- Gehäuseform
- TO220
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Bewertungen (1) - Überprüfung der Moderation
Dieses Tutorial verwendet kein Entwicklungsboard und kein Programm, da der Kühlkörper ein passives Bauteil aus Aluminium ist. Der Kühlkörper 20 x 15 x 10 mm wird auf Transistoren oder integrierte Schaltkreise im Gehäuse TO220 montiert, damit er die im Betrieb entstehende Wärme besser abführt.
Sie verwenden ihn in Linearnetzteilen, Spannungsreglern mit 7805 oder LM317, kleinen Audioverstärkern und Schaltstufen mit MOSFETs.
So funktioniert es:
Ein Transistor oder ein Spannungsregler wandelt einen Teil der elektrischen Energie in Wärme um. Im Gehäuse TO220 ist die Kühlfläche klein, daher steigt die Sperrschichttemperatur schnell an. Der Kühlkörper vergrößert die Wärmeaustauschfläche mit der Luft durch seine Lamellen, und Aluminium leitet die Wärme gut. Die Wärme wandert aus dem Gehäuse des Bauteils in den Kühlkörper und wird anschließend an die umgebende Luft abgegeben.
Die Verlustleistung eines Linearreglers berechnet sich mit der Formel P = (Vin - Vout) x I. Ein Regler, der 12 V auf 5 V absenkt und einen Verbraucher mit 0,5 A versorgt, verliert zum Beispiel P = (12 - 5) x 0,5 = 3,5 W.
Die Sperrschichttemperatur ergibt sich aus Tj = Ta + P x (Rjc + Rcs + Rsa). Ta ist die Lufttemperatur, Rjc ist der Wärmewiderstand Sperrschicht - Gehäuse, Rcs ist der Wärmewiderstand Gehäuse - Kühlkörper und Rsa ist der Wärmewiderstand Kühlkörper - Luft. Den Wert Rjc und die maximale Sperrschichttemperatur entnehmen Sie dem Datenblatt des Bauteils, das Sie kühlen. Je kleiner Rsa ist, desto kühler bleibt das Bauteil.
Ein kleiner Kühlkörper wie dieser eignet sich für kleine und mittlere Leistungen. Für große Leistungen braucht man einen größeren Kühlkörper oder einen Lüfter.
Anschluss:
Der Kühlkörper hat keine Pins und wird nicht elektrisch an die Schaltung angeschlossen, sondern nur mechanisch und thermisch an das Bauteil, das Sie kühlen. Die Tabelle unten zeigt, wie die Elemente miteinander verbunden werden. Achtung: Bei vielen Gehäusen TO220 ist der Metallflansch elektrisch mit einem Anschluss des Bauteils verbunden (zum Beispiel Drain eines MOSFETs oder Ausgang eines Spannungsreglers), daher hat der Kühlkörper dasselbe Potenzial.
| Produktpin | Wird verbunden mit | Funktion |
|---|---|---|
| Kontaktfläche des Kühlkörpers | Metallflansch des Gehäuses TO220 | Nimmt die Wärme vom Bauteil auf |
| Befestigungsbohrung des Kühlkörpers | Schraube, die auch durch die Bohrung des TO220-Flansches geht | Befestigt den Kühlkörper fest am Bauteil |
| Lamellen | Umgebende Luft | Gibt die Wärme an die Luft ab |
Konfiguration:
Der Kühlkörper hat keine Taster, Potentiometer, Jumper oder LEDs, daher gibt es keine elektrischen Einstellungen. Die einzige Vorbereitung ist die mechanische Montage, die in den folgenden Schritten beschrieben wird.
Trennen Sie die Schaltung von der Stromversorgung und warten Sie, bis die Bauteile abgekühlt sind. Reinigen Sie danach die Kontaktfläche des Kühlkörpers und den Flansch des Bauteils von Staub und Fett.
Wenn der Flansch des Bauteils elektrisch vom Kühlkörper getrennt bleiben muss, legen Sie zwischen beide eine isolierende Glimmer- oder Silikonfolie und verwenden Sie für die Schraube eine isolierende Buchse. Wenn keine Isolation benötigt wird, fahren Sie mit dem nächsten Schritt fort.
Tragen Sie eine sehr dünne Schicht Wärmeleitpaste auf den Flansch des Bauteils auf. Die Paste füllt die kleinen Unebenheiten zwischen den beiden Flächen aus und senkt Rcs. Eine dicke Schicht wirkt umgekehrt, daher sollten Sie nicht zu viel auftragen.
Setzen Sie den Kühlkörper auf das Bauteil, richten Sie die Bohrung des Kühlkörpers mit der Bohrung des Flansches aus und befestigen Sie ihn mit einer im Durchmesser passenden Schraube. Ziehen Sie fest an, aber ohne übermäßige Kraft, damit Sie den Flansch oder den Kühlkörper nicht verformen.
Prüfen Sie, ob der Kühlkörper keine anderen Metallteile oder Leiterbahnen der Schaltung berührt. Falls doch, entfernen Sie ihn oder isolieren Sie ihn, denn er kann die Bauteile kurzschließen.
Montieren Sie das Bauteil so auf der Platine, dass die Lamellen senkrecht stehen, damit die warme Luft frei zwischen ihnen nach oben steigen kann.
Anwendungsbeispiel:
Sie haben einen Spannungsregler 7805, der eine Schaltung mit 5 V und 0,5 A aus einer 12-V-Quelle versorgt. Die Verlustleistung beträgt 3,5 W, wie in der Berechnung oben. Ohne Kühlkörper erwärmt sich das Gehäuse stark, und der Spannungsregler kann in den thermischen Schutz gehen.
Montieren Sie den Kühlkörper mit Wärmeleitpaste und Schraube am Spannungsregler, schalten Sie die Schaltung ein und lassen Sie sie 10 - 15 Minuten bei maximaler Last arbeiten. Prüfen Sie danach die Gehäusetemperatur mit einem Kontaktthermometer oder einer Wärmebildkamera.
Bleibt die Temperatur mit einer ausreichenden Sicherheitsreserve unter dem Grenzwert aus dem Datenblatt des Spannungsreglers, ist der Kühlkörper ausreichend. Ist sie zu hoch, verringern Sie den Spannungsabfall (zum Beispiel Versorgung mit 9 V statt 12 V), reduzieren den Strom oder wechseln zu einem größeren Kühlkörper bzw. zu einer Kühlung mit Lüfter.
Häufige Probleme:
Das Bauteil erwärmt sich genauso wie vor der Montage. Die übliche Ursache ist ein schlechter Wärmekontakt, zum Beispiel eine locker angezogene Schraube, verschmutzte Flächen oder fehlende Wärmeleitpaste. Demontieren Sie den Kühlkörper, reinigen Sie die Flächen, tragen Sie Paste auf und ziehen Sie erneut fest an.
Die Schaltung verhält sich seltsam oder hat nach der Montage des Kühlkörpers einen Kurzschluss. Der Flansch des Bauteils ist elektrisch mit einem Anschluss verbunden, und der Kühlkörper berührt ein anderes Metallteil oder eine Leiterbahn. Isolieren Sie den Flansch mit Folie und Isolierbuchse oder verschieben Sie den Kühlkörper so, dass er nichts berührt.
Der Kühlkörper wackelt oder löst sich. Die Schraube ist nicht fest genug angezogen oder passt nicht zur Bohrung. Wählen Sie eine Schraube mit passendem Durchmesser und ziehen Sie sie an, ohne das Gewinde zu überdrehen.
Der Spannungsregler geht trotzdem in den thermischen Schutz. Die Verlustleistung ist größer, als ein Kühlkörper dieser Bauform abführen kann. Verringern Sie die Differenz zwischen Eingangs- und Ausgangsspannung oder den Laststrom, oder verwenden Sie einen größeren Kühlkörper.
Einschränkungen und Tipps:
Der Kühlkörper hat die Abmessungen 20 x 15 x 10 mm und ist für Gehäuse TO220 vorgesehen. Wegen seiner geringen Größe eignet er sich für kleine und mittlere Verlustleistungen. Für große Leistungen wählen Sie einen größeren Kühlkörper oder ergänzen einen Lüfter. Die Kühlwirkung hängt auch von der Luftzirkulation ab, daher ist sie in einem geschlossenen Gehäuse ohne Belüftung geringer.
Berühren Sie den Kühlkörper während des Betriebs und kurz nach dem Abschalten nicht, da er heiß sein kann. Wenn der Flansch des Bauteils unter gefährlicher Spannung steht, trennen Sie die Schaltung vor jedem Eingriff von der Stromversorgung und isolieren Sie den Kühlkörper entsprechend.
