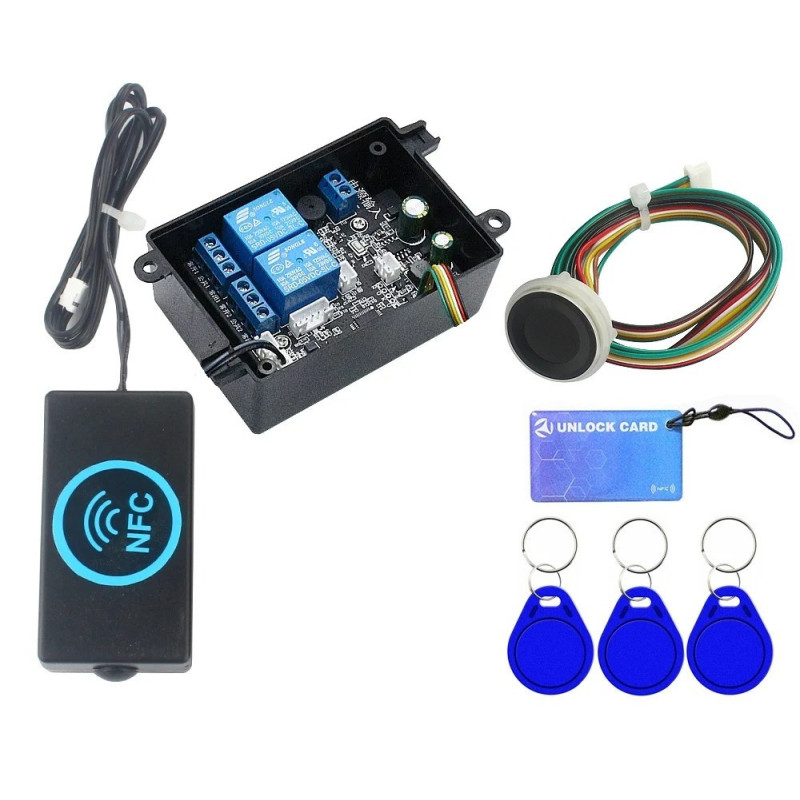

Modul control acces, NFC, RFID si Amprenta, 2 canale, 10-120VDC
Solutie flexibila pentru control acces si automatizari, cu autentificare prin amprenta, card IC 13.56MHz sau telefon NFC. Functioneaza la 10-120VDC, memoreaza pana la 100 carduri si 50 amprente, include 2 relee pentru comanda porti, usi, proiecte electronice sau aplicatii auto, cu 10 moduri configurabile si timpi de activare programabili.
Expediere estimata: joi 22 octombrie
Cumparand acest produs primesti 14,88 RON in puncte de fidelitate.
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Modulul de control acces D231 combina trei metode de autentificare pe aceeasi placa, amprenta, card IC la 13.56 MHz si telefon cu NFC, pentru comanda sigura a incuietorilor electrice, a usilor si portilor. Este potrivit si pentru modificari auto, motostivuitoare, biciclete, scutere si motociclete electrice sau pentru orice proiect electronic care are nevoie de o activare securizata, fara cheie mecanica si fara cablaj complicat.
Modulul citeste carduri IC pe frecventa de 13.56 MHz si recunoaste amprente prin cititorul dedicat, iar in memorie pastreaza pana la 100 de amprente, dintre care maximum 10 de administrator, un card de administrator si pana la 1999 de carduri sau telefoane de utilizator. Toate datele raman salvate si dupa intreruperea alimentarii. Alimentarea accepta orice tensiune continua intre 10 si 120 VDC, ceea ce permite conectarea directa la baterii si sisteme de 12 V, 24 V, 48 V, 60 V, 72 V sau 96 V, fara convertor suplimentar. Placa ofera 11 moduri de functionare, selectabile din butonul de setare, care acopera comanda in impuls, cu autoretinere sau cu ambele relee simultan, in functie de tipul utilizatorului si de metoda de autentificare.
Printre caracteristicile principale se numara cele doua relee integrate de 10 A cu contacte NO, NC si COM fara potential, iesirea pentru un al treilea releu optional, iesirea de 3 V comandata pentru alimentarea unei telecomenzi auto si intrarea pentru un buton mecanic care activeaza releele fara verificare. Alimentarea se face direct la bornele Power input, cu o tensiune continua intre 10 si 120 VDC.
Deoarece contactele celor doua relee sunt fara potential, de tip contact uscat, modulul se poate integra si intr-un sistem cu Arduino, ESP32, STM32, Raspberry Pi sau alte platforme compatibile, contactele fiind folosite ca intrare izolata galvanic. Telefoanele cu NFC functioneaza prin intermediul unui card adaugat in aplicatia Wallet, aplicatiile NFC generice nu pot fi folosite pentru deblocare.
Specificatii:
Tensiune alimentare: 10 - 120 VDC
Curent maxim sarcina releu: 10 A
Model: D231
Frecventa citire card: 13.56 MHz
Metode de autentificare: Amprenta, card IC, telefon cu NFC
Capacitate amprente: 100 cu cititorul standard, din care maximum 10 de administrator
Card administrator: 1
Capacitate carduri utilizator: 1999
Pastrare date la intreruperea alimentarii: Da
Relee integrate: 2, tip SRD-05VDC-SL-C
Contacte releu: NO, NC, COM, fara potential
Valori nominale releu: 10 A 250 VAC, 10 A 30 VDC
Releu optional: Iesire pentru Releu 3, nu este inclus
Iesire auxiliara: 3 V comandata
Intrare buton: Da, deblocare fara verificare
Moduri de functionare: 11, mod implicit 3
Timp impuls releu: 0.3 s - 15 minute, implicit 0.5 s
Intarziere Releu 1 in modurile 1, 8, 9 si 10: 0 - 3 s, implicit 1 s
Compatibilitate telefon: Android si iPhone cu NFC, prin card adaugat in aplicatia Wallet
Senzor amprenta: Nu este rezistent la apa
Diametru cititor amprenta: 21 mm
Dimensiuni placa principala: 67.3 x 52 x 19.2 mm
Dimensiuni placa antena: 45.5 x 22.3 x 6.5 mm
Dimensiuni cutie antena: 48 x 26 x 15 mm
Dimensiuni: 82 x 57 x 34 mm

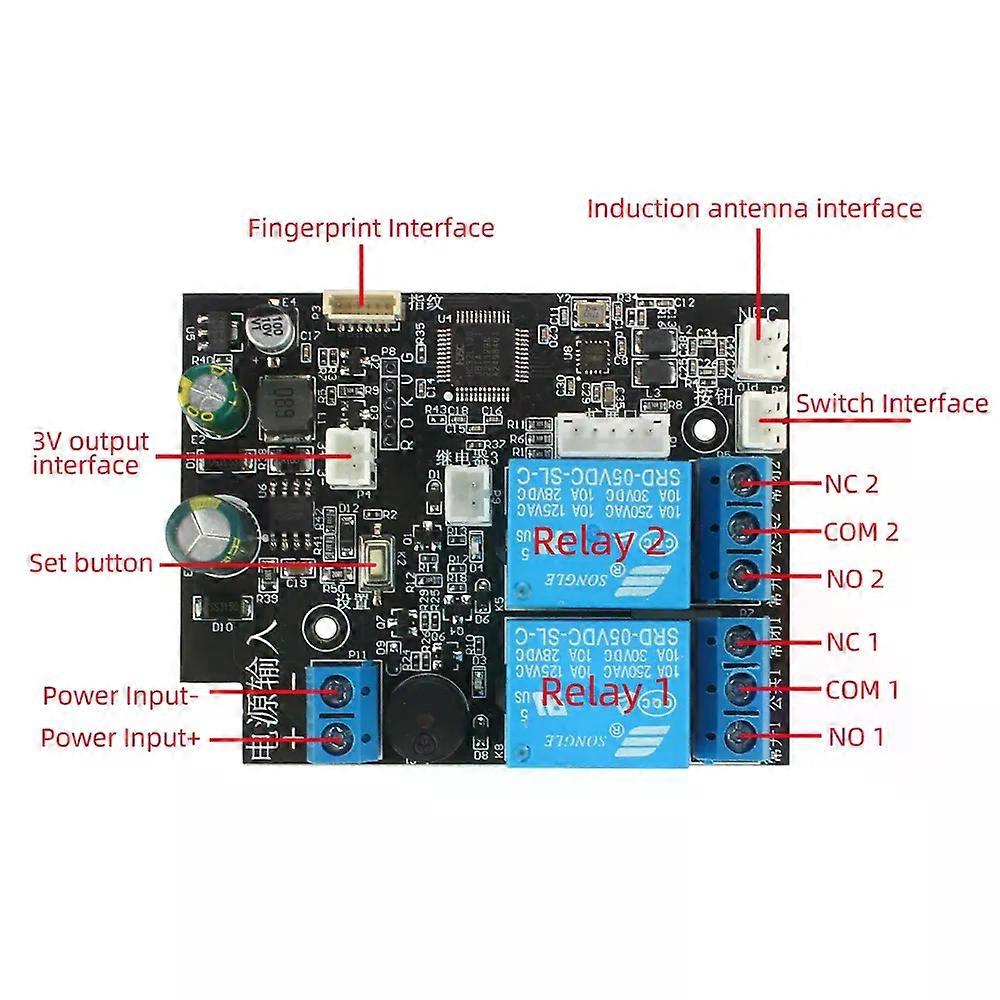

Pinout:
| Conector | Pin | Functie |
|---|---|---|
| Power input | + | Alimentare pozitiv, 10 - 120 VDC |
| Power input | - | Alimentare negativ, masa |
| RELAY 1 | COM1 | Comun releu 1 |
| RELAY 1 | NO1 | Contact normal deschis releu 1 |
| RELAY 1 | NC1 | Contact normal inchis releu 1 |
| RELAY 2 | COM2 | Comun releu 2 |
| RELAY 2 | NO2 | Contact normal deschis releu 2 |
| RELAY 2 | NC2 | Contact normal inchis releu 2 |
| 3V output | 3V+ | Iesire comandata 3 V, pozitiv |
| 3V output | 3V- | Iesire comandata 3 V, masa |
| Optional relay 3 | - | Conector pentru releu 3 optional, nu este inclus |
| Fingerprint head | 6 pini | Conector cititor de amprenta |
| NFC | - | Conector antena NFC / RFID |
| Button | - | Intrare buton mecanic, deblocare fara verificare |
| Communication port | 5 pini | Port de extensie / comunicatie |
| Setting key | - | Buton de setare mod |
| Mod | Semnalizare LED | Functionare |
|---|---|---|
| 1 | 1 clipire | Usa auto 1. La deblocare se activeaza iesirea 3V, dupa 1 s Releu 1 se inchide 0.5 s si Releu 3 se cupleaza. A doua deblocare inchide Releu 2 pentru 0.5 s, iar dupa 5 s iesirea 3V se dezactiveaza si Releu 3 se decupleaza |
| 2 | 2 clipiri | Pornire cu un buton 1. Prima deblocare cupleaza Releu 1, o verificare esuata ulterioara il decupleaza. O noua deblocare reusita cupleaza si Releu 2, care se decupleaza imediat la indepartarea degetului sau cardului. O noua verificare decupleaza Releu 1 |
| 3 | 3 clipiri | Implicit, incuietoare si sa. Deblocarea cupleaza Releu 1, urmatoarea deblocare il decupleaza. Daca degetul sau cardul este mentinut circa 2 s dupa deblocare, Releu 2 se inchide 0.5 s |
| 4 | 4 clipiri | Incuietoare, sa si portbagaj optional. Cardul sau amprenta de administrator cupleaza Releu 1, urmatoarea deblocare il decupleaza. Daca sunt mentinute circa 2 s, Releu 2 se inchide 0.5 s. Amprenta de utilizator inchide Releu 3 pentru 0.5 s, indiferent de starea Releului 1 |
| 5 | 5 clipiri | Incuietoare, far si sa optionala. Administratorul cupleaza Releu 1, urmatoarea deblocare decupleaza Releu 1 si Releu 2. Daca sunt mentinute circa 2 s, cupleaza Releu 2, urmatoarea deblocare decupleaza ambele relee. Amprenta de utilizator inchide Releu 3 pentru 0.5 s, indiferent de starea Releului 1 |
| 6 | 6 clipiri | Impuls dublu. Orice deblocare inchide simultan Releu 1 si Releu 2 pentru 0.5 s |
| 7 | 7 clipiri | Autoretinere dubla. Prima deblocare cupleaza simultan Releu 1 si Releu 2, a doua le decupleaza |
| 8 | 8 clipiri | Usa auto 2 si portbagaj. La deblocare se activeaza iesirea 3V, dupa 1 s Releu 1 se inchide 0.5 s. A doua deblocare inchide Releu 2 pentru 0.5 s, iesirea 3V se dezactiveaza dupa 5 s. Daca degetul sau cardul este mentinut 3 s, Releu 3 se cupleaza pana la indepartare |
| 9 | 9 clipiri | Usa auto 3. Administratorul activeaza iesirea 3V, dupa 1 s Releu 1 se inchide 0.5 s si Releu 3 se cupleaza. Utilizatorul inchide Releu 2 pentru 0.5 s, dupa 5 s iesirea 3V se dezactiveaza si Releu 3 se decupleaza |
| 10 | 10 clipiri | Trei relee separate. Administratorul activeaza iesirea 3V, dupa 1 s Releu 1 se inchide 0.5 s. Cardul de utilizator inchide Releu 2 pentru 0.5 s, iesirea 3V se dezactiveaza dupa 5 s. Amprenta de utilizator inchide Releu 3 pentru 0.5 s |
| 11 | 11 clipiri | Pornire cu un buton 2. Deblocarea cupleaza Releu 1. Daca degetul sau cardul este mentinut inca 1 s, se cupleaza si Releu 2, care se decupleaza imediat la indepartare. O noua verificare decupleaza Releu 1 |
Utilizare:
Conectati cititorul de amprenta la conectorul Fingerprint head si antena NFC / RFID la conectorul NFC.
Alimentati placa la bornele Power input, respectand polaritatea, cu o tensiune continua intre 10 si 120 VDC, verificati dinainte tensiunea sursei pentru a nu depasi acest interval.
Retineti ca releele nu furnizeaza tensiune proprie, contactele lor sunt fara potential. Pentru a alimenta o sarcina legati plusul sursei la COM1 sau COM2 si sarcina la NO1 sau NO2, in mod obisnuit se folosesc doar contactele NO si COM.
Cu placa alimentata, apasati butonul de setare, LED-ul albastru clipeste de atatea ori cat este numarul modului activ, fiecare apasare trece la modul urmator de la 1 la 11, iar modul ales se salveaza automat. Modul implicit din fabrica este modul 3.
Tineti cont ca, din fabrica si dupa resetare, modulul este in mod demonstrativ, in care orice amprenta sau card IC comanda releul. Inregistrati amprenta si cardul de administrator imediat dupa montaj, inainte de a da accesul si altor utilizatori.

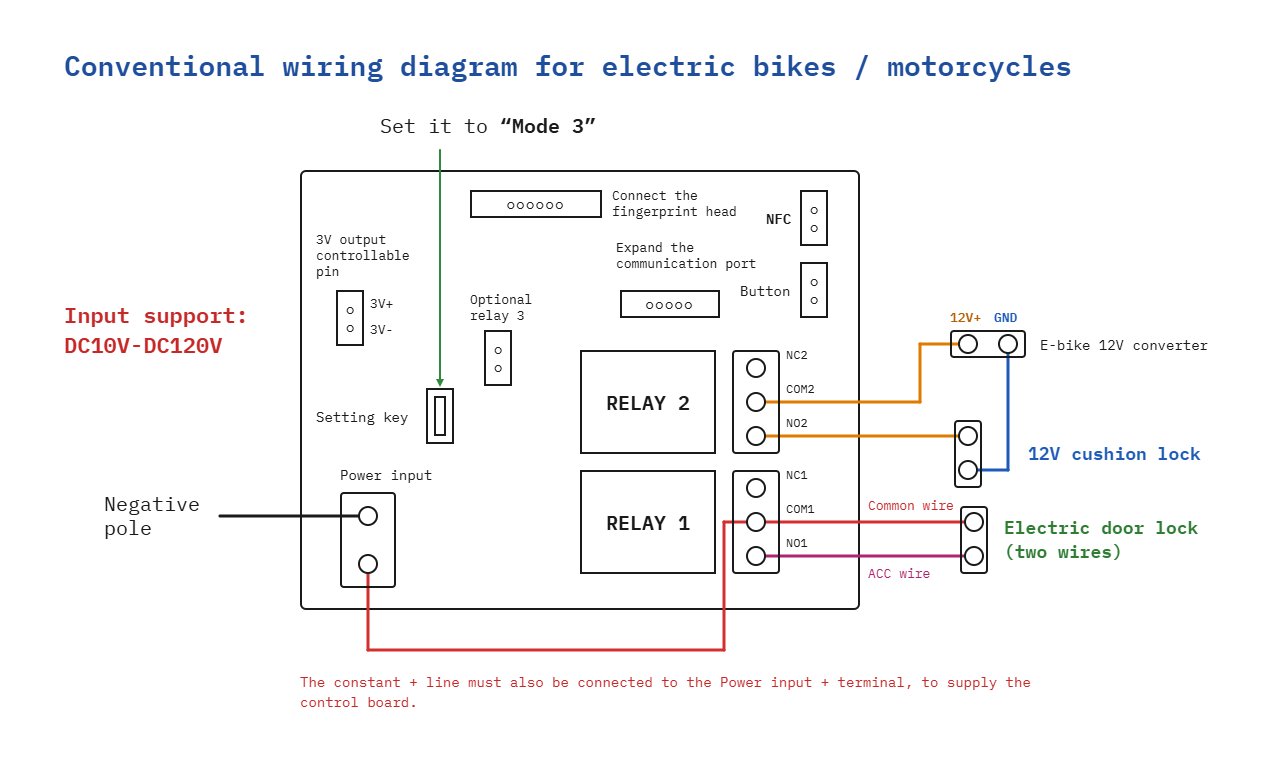

Pentru o bicicleta sau o motocicleta electrica, in modul 3, legati plusul bateriei la Power input + si, printr-un fir separat, la COM1, iar NO1 la firul ACC al contactului electric. Pentru incuietoarea de sa de 12 V, legati COM2 la 12V+ de la convertorul de 12V al vehiculului, NO2 la incuietoare, iar celalalt fir al incuietorii la GND.

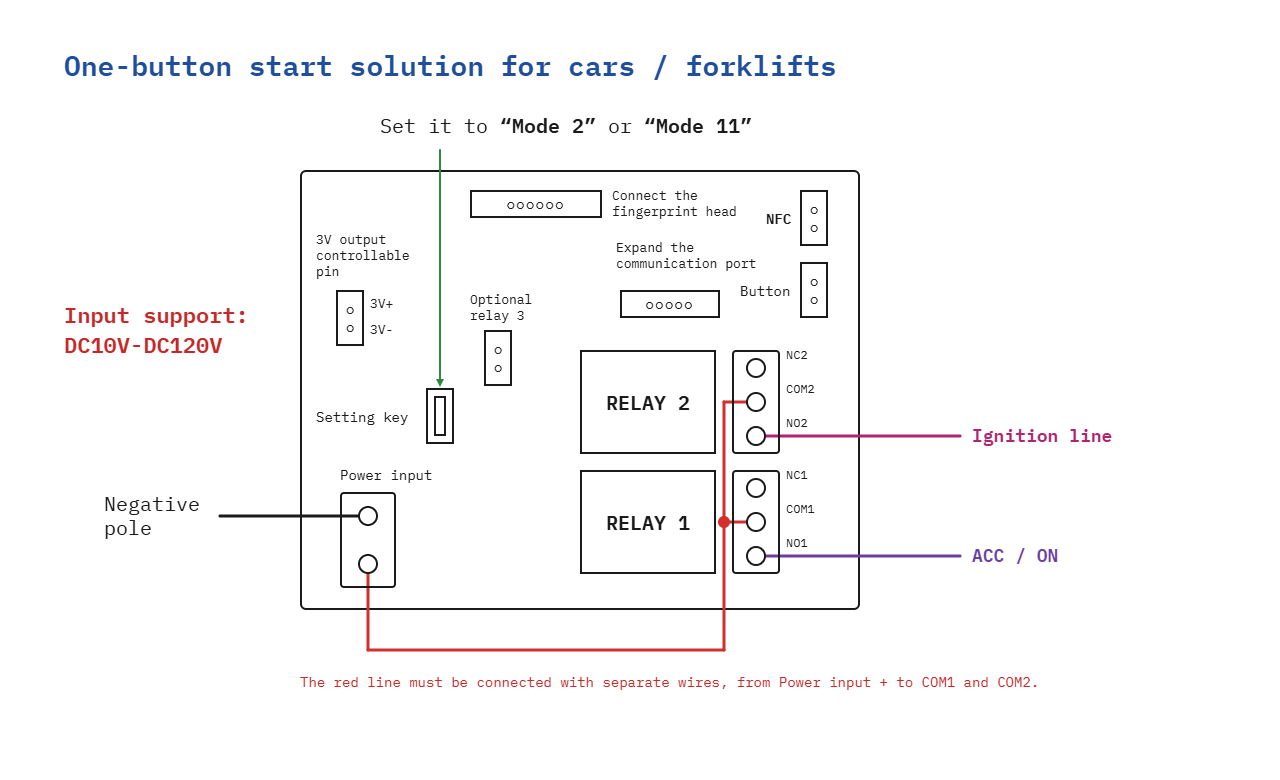

Pentru pornirea unei masini sau a unui motostivuitor, in modul 2 sau 11, legati plusul permanent la Power input + si, prin fire separate, la COM1 si COM2, apoi NO1 la linia ACC / ON, iar NO2 la linia de demaror.
Folositi iesirea de 3V comandata doar pentru alimentarea unei telecomenzi auto de mica putere, respectand polaritatea 3V+ si 3V-.
Conectati un buton mecanic la intrarea Button atunci cand aveti nevoie de o deblocare directa, fara verificare de amprenta sau card.
Pentru integrarea cu Arduino, ESP32, STM32, Raspberry Pi sau alte platforme, folositi contactele releelor ca intrare izolata galvanic, fara sa le alimentati direct de la modul.
Nu expuneti senzorul de amprenta la apa sau umezeala si montati-l intr-un loc protejat.
Pentru rezultate stabile, verificati periodic fixarea conectorilor cititorului de amprenta si ai antenei NFC si evitati tensiuni la limita superioara a intervalului de alimentare pentru o functionare mai sigura in timp.
- Tensiune Intrare Minim VDC
- 10
- Tensiune Intrare Maxim VDC
- 120
- Tip Tensiune Intrare
- DC
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Acest produs este destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie, cercetare si aplicatii tehnice similare. Produsul trebuie utilizat doar conform specificatiilor tehnice mentionate in pagina produsului si/sau in documentatia disponibila.
Utilizarea incorecta, depasirea valorilor maxime admise de tensiune, curent, temperatura sau conectarea gresita pot duce la defectarea produsului, deteriorarea altor echipamente sau la riscuri de siguranta.
Produsul nu este jucarie si nu este destinat copiilor. Montajul, testarea si utilizarea trebuie realizate de persoane cu cunostinte minime in domeniul electric/electronic. Se recomanda utilizarea produsului in montaje protejate, carcase adecvate sau sisteme care respecta normele de siguranta aplicabile.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Modulul D231 este o placa de control acces de sine statatoare care combina pe aceeasi placa trei metode de autentificare, amprenta, card IC de 13.56 MHz si telefon cu NFC, pentru a comanda unul sau doua relee fara cheie mecanica. Este potrivit pentru usi, porti, incuietori electrice sau pentru imobilizarea unui vehicul electric, bicicleta, scuter, motocicleta sau motostivuitor, acolo unde vrei sa inlocuiesti sau sa dublezi cheia clasica cu un sistem mai greu de copiat.
Modulul functioneaza independent, nu are nevoie de un microcontroler extern si nici de un program incarcat de utilizator, se alimenteaza direct intre 10 si 120 VDC si se configureaza din singurul buton de pe placa, Setting key. In functie de modul ales dintre cele 11 disponibile, cele doua relee integrate pot lucra in impuls, cu autoretinere sau simultan, iar amprentele si cardurile inregistrate raman in memorie si dupa oprirea alimentarii. In acest tutorial punem placa in functiune ca modul independent, fara placa de dezvoltare si fara program, exact asa cum este gandita sa lucreze.
Cum functioneaza:
La fiecare amprenta plasata pe senzor, placa compara tiparul citit cu amprentele deja inregistrate in memoria proprie, care poate retine pana la 100 de amprente, dintre care maximum 10 cu drepturi de administrator. Cardurile IC sunt citite prin antena conectata la mufa NFC, pe frecventa de 13.56 MHz, iar acelasi principiu este folosit si pentru telefoanele cu NFC, cu conditia ca acestea sa aiba un card adaugat in aplicatia Wallet, caz in care telefonul se comporta fata de modul ca un card IC obisnuit.
Daca amprenta sau cardul citit se regaseste in memorie, modulul comanda Releul 1 si, in unele moduri, Releul 2, dupa o secventa fixa, diferita pentru fiecare dintre cele 11 moduri. In modul implicit din fabrica, modul 3, gandit pentru incuietoare si sa, prima citire valida inchide Releul 1, a doua citire il deschide la loc, iar daca degetul sau cardul este mentinut aproximativ 2 secunde dupa deblocare, se activeaza suplimentar Releul 2 pentru 0.5 secunde. Celelalte moduri schimba doar logica de comanda a releelor si a iesirii de 3 V, nu si modul in care sunt citite amprenta sau cardul.
Ce ai nevoie:
- 1 x Modul control acces, NFC, RFID si Amprenta, 2 canale, 10-120VDC
- 1 x Sursa alimentare AC-DC, 13.8V, 5A
- 2 x fire electrice multifilare pentru montaj
- 1 x Set conector PCB, terminal, cu surub, 2 pini, 5.08-2P, 90 grade
- 1 x Multimetru digital Q1, True-RMS, NVC, senzor temperatura, automat
- 1 x Modul releu 12V cu senzor lumina
Conectare:
Toate conexiunile se fac cu modulul deconectat de la sursa de alimentare. Placa are conectori separati pentru alimentare, pentru cele doua relee, pentru iesirea de 3 V, pentru cititorul de amprenta, pentru antena NFC si pentru un buton mecanic optional, fiecare marcat clar pe placa.
| Pin produs | Se conecteaza la | Rol |
|---|---|---|
| Power input + | Borna pozitiva a bateriei sau sursei, 10 - 120 VDC | Alimentare placa |
| Power input - | Borna negativa a bateriei sau sursei | Masa alimentare |
| Fingerprint head | Cititorul de amprenta inclus, conector 6 pini | Semnal senzor amprenta |
| NFC | Antena RFID / NFC inclusa | Citire card IC si telefon cu NFC |
| RELAY 1 (COM1, NO1, NC1) | Circuitul comandat, de exemplu firul ACC al contactului | Iesire releu 1, contact uscat, fara potential |
| RELAY 2 (COM2, NO2, NC2) | Al doilea circuit comandat, de exemplu o incuietoare electrica | Iesire releu 2, contact uscat, fara potential |
| 3V output (3V+, 3V-) | Bornele bateriei unei telecomenzi auto, scoasa din carcasa | Alimentare comandata pentru simularea apasarii telecomenzii |
| Button | Buton mecanic optional, montat intr-un loc ascuns | Deblocare de urgenta, fara verificare |
| Setting key | - | Selectare mod de functionare, 1 - 11 |
Configurare:
Apasati scurt butonul Setting key cu placa alimentata, LED-ul albastru clipeste de un numar de ori egal cu modul activ, o clipire pentru modul 1 si asa mai departe pana la 11 clipiri pentru modul 11. Fiecare apasare trece la modul urmator, iar dupa oprirea clipirilor modul ales se salveaza automat, fara alta confirmare. Din fabrica placa porneste in modul 3, gandit pentru o incuietoare obisnuita si o usa electrica.
| Mod | Clipiri LED | Utilizare tipica |
|---|---|---|
| 1 | 1 | Usa auto 1, cu iesire 3V si Releu 3 |
| 2 | 2 | Pornire cu un buton 1 |
| 3 (implicit) | 3 | Incuietoare si usa |
| 4 | 4 | Incuietoare, usa si portbagaj optional |
| 5 | 5 | Incuietoare, far si usa optionala |
| 6 | 6 | Impuls dublu, ambele relee simultan |
| 7 | 7 | Autoretinere dubla, ambele relee simultan |
| 8 | 8 | Usa auto 2 si portbagaj |
| 9 | 9 | Usa auto 3 |
| 10 | 10 | Trei relee separate |
| 11 | 11 | Pornire cu un buton 2 |
Retineti ca din fabrica si dupa resetare modulul porneste in mod demonstrativ, in care orice amprenta sau orice card IC comanda releele fara verificare de identitate. Primul pas dupa montaj este inregistrarea amprentei si a cardului de administrator, urmand pasii din manualul tiparit livrat cu placa, abia dupa aceea inregistrati pe rand amprentele si cardurile utilizatorilor obisnuiti, pana la limita de 100 de amprente si 1999 de carduri sau telefoane.
Pentru telefoanele cu NFC nu exista o asociere separata, deblocarea foloseste un card adaugat in aplicatia Wallet a telefonului, care se comporta fata de modul ca un card IC obisnuit, aplicatiile NFC generice nu sunt recunoscute de modul.
Daca schimbati modul de functionare, verificati din nou comportamentul celor doua relee cu un multimetru inainte de a lega sarcina reala, fiecare mod are o logica proprie de activare si poate surprinde daca ati fost obisnuiti cu modul anterior.
Exemplu de utilizare:
Un exemplu frecvent este inlocuirea cheii de contact la o bicicleta sau un scuter electric, folosind modul 3, cel implicit din fabrica. Legati Power input + la plusul permanent al bateriei si, printr-un fir separat, la COM1, iar NO1 la firul ACC al contactului original, astfel incat vehiculul sa primeasca tensiune pe ACC doar dupa o amprenta sau un card validat. Power input - se leaga la minusul bateriei, acelasi punct de masa folosit si de restul instalatiei electrice a vehiculului.
Dupa alimentare, puneti degetul administratorului pe senzor, Releul 1 se inchide si firul ACC primeste tensiune, exact ca la rotirea cheii de contact. O a doua atingere a amprentei deschide Releul 1 si intrerupe alimentarea circuitului ACC, blocand pornirea vehiculului pana la urmatoarea autentificare reusita. Daca vehiculul are si o incuietoare electrica de sa, aceasta se conecteaza separat pe COM2 si NO2, folosind sursa de 12 V a vehiculului, si se activeaza tinand degetul sau cardul aproximativ 2 secunde dupa deblocarea Releului 1.
Probleme frecvente:
Modulul nu raspunde la nicio amprenta sau card dupa prima alimentare, verificati daca placa este inca in mod demonstrativ, in care orice amprenta sau card ar trebui sa comande releul, iar daca nici asa nu raspunde verificati polaritatea de la Power input si fixarea conectorului Fingerprint head.
LED-ul albastru nu clipeste deloc la apasarea butonului Setting key, cauza este de obicei lipsa alimentarii sau o tensiune sub 10 VDC pe Power input, masurati tensiunea direct pe cele doua borne cu un multimetru.
Releul nu anclanseaza desi amprenta sau cardul par recunoscute, verificati ca ati selectat modul potrivit pentru aplicatia voastra, unele moduri cer mentinerea degetului sau a cardului inca 1 - 2 secunde dupa prima citire pentru a activa al doilea releu.
Cardul sau telefonul nu este recunoscut de antena, verificati ca este un card IC pe 13.56 MHz si nu un card de 125 kHz, iar la telefon verificati ca ati adaugat cardul in aplicatia Wallet si nu incercati citirea cu o aplicatie NFC generica.
Senzorul de amprenta pare sa raspunda inconstant, un deget umed, murdar sau asezat stramb pe senzor poate reduce rata de recunoastere, iar senzorul nu este rezistent la apa, deci nu il montati expus direct la ploaie sau praf.
Setarile sau amprentele inregistrate par pierdute dupa o intrerupere de curent, verificati sursa de alimentare, caderile de tensiune sub pragul minim in timpul functionarii pot determina o repornire a placii, nu o pierdere reala a memoriei.
Limitari si sfaturi:
Cele doua relee integrate suporta maximum 10 A pe contactele NO si COM, pentru sarcini mai mari sau pentru comanda directa a unui motor folositi un contactor sau un releu auxiliar extern comandat de placa.
Al treilea releu, mentionat pe placa la Optional relay 3, nu este inclus in pachet si trebuie adaugat separat daca aveti nevoie de o a treia iesire, de exemplu pentru un portbagaj.
Senzorul de amprenta nu este rezistent la apa, montati-l intr-o zona protejata de intemperii, sub un capac sau in habitaclu, nu direct in exterior.
Placa accepta orice tensiune continua intre 10 si 120 VDC, dar nu accepta tensiune alternativa, inainte de a conecta o sursa noua verificati tipul si valoarea tensiunii cu un multimetru.
Portul de comunicatie cu 5 pini de pe placa este rezervat pentru extensii, fara protocol documentat de producator in sursele verificate, pentru integrarea cu un Arduino, un ESP32 sau un PLC folositi contactele releelor, care sunt izolate galvanic si pot fi citite ca o intrare simpla de tip contact uscat.
