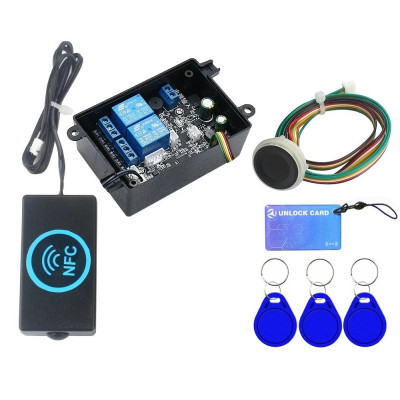

Modulo di controllo accessi, NFC, RFID e impronta digitale, 2 canali, 10-120 V CC
Soluzione flessibile per il controllo accessi e l'automazione, con autenticazione tramite impronta digitale, scheda IC a 13,56 MHz o NFC per smartphone. Funziona a 10-120 V CC, memorizza fino a 100 schede e 50 impronte digitali, include 2 relè per il controllo di cancelli, porte, progetti elettronici o applicazioni automotive, con 10 modalità configurabili e tempi di attivazione programmabili.
Spedito entro giovedì 22 ottobre
Acquistando questo prodotto guadagni 14,88 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il modulo di controllo accessi D231 combina tre metodi di autenticazione sulla stessa scheda: impronta digitale, card IC a 13.56 MHz e telefono con NFC, per il comando sicuro di serrature elettriche, porte e cancelli. È adatto anche per modifiche auto, carrelli elevatori, biciclette, scooter e motociclette elettriche, oppure per qualsiasi progetto elettronico che richieda un’attivazione sicura, senza chiave meccanica e senza cablaggi complicati.
Il modulo legge card IC alla frequenza di 13.56 MHz e riconosce le impronte tramite il lettore dedicato; in memoria conserva fino a 100 impronte, di cui al massimo 10 amministratori, una card amministratore e fino a 1999 card o telefoni utente. Tutti i dati restano salvati anche dopo l’interruzione dell’alimentazione. L’alimentazione accetta qualsiasi tensione continua tra 10 e 120 VDC, consentendo il collegamento diretto a batterie e sistemi da 12 V, 24 V, 48 V, 60 V, 72 V o 96 V, senza convertitore aggiuntivo. La scheda offre 11 modalità di funzionamento, selezionabili dal pulsante di impostazione, che coprono il comando a impulso, con autoritenuta o con entrambi i relè simultaneamente, a seconda del tipo di utente e del metodo di autenticazione.
Tra le caratteristiche principali figurano i due relè integrati da 10 A con contatti NO, NC e COM a potenziale zero, l’uscita per un terzo relè opzionale, l’uscita comandata da 3 V per alimentare un telecomando auto e l’ingresso per un pulsante meccanico che attiva i relè senza verifica. L’alimentazione avviene direttamente ai morsetti Power input, con una tensione continua compresa tra 10 e 120 VDC.
Poiché i contatti dei due relè sono a potenziale zero, di tipo contatto pulito, il modulo può essere integrato anche in un sistema con Arduino, ESP32, STM32, Raspberry Pi o altre piattaforme compatibili, usando i contatti come ingresso isolato galvanicamente. I telefoni con NFC funzionano tramite una card aggiunta nell’app Wallet; le applicazioni NFC generiche non possono essere utilizzate per lo sblocco.
Specifiche:
Tensione di alimentazione: 10 - 120 VDC
Corrente massima carico relè: 10 A
Modello: D231
Frequenza lettura card: 13.56 MHz
Metodi di autenticazione: Impronta digitale, card IC, telefono con NFC
Capacità impronte: 100 con lettore standard, di cui massimo 10 amministratori
Card amministratore: 1
Capacità card utente: 1999
Memorizzazione dati in caso di interruzione alimentazione: Sì
Relè integrati: 2, tipo SRD-05VDC-SL-C
Contatti relè: NO, NC, COM, a potenziale zero
Valori nominali relè: 10 A 250 VAC, 10 A 30 VDC
Relè opzionale: Uscita per Relè 3, non incluso
Uscita ausiliaria: 3 V comandata
Ingresso pulsante: Sì, sblocco senza verifica
Modalità di funzionamento: 11, modalità predefinita 3
Tempo impulso relè: 0.3 s - 15 minuti, predefinito 0.5 s
Ritardo Relè 1 nelle modalità 1, 8, 9 e 10: 0 - 3 s, predefinito 1 s
Compatibilità telefono: Android e iPhone con NFC, tramite card aggiunta nell’app Wallet
Sensore impronta: Non resistente all’acqua
Diametro lettore impronta: 21 mm
Dimensioni scheda principale: 67.3 x 52 x 19.2 mm
Dimensioni scheda antenna: 45.5 x 22.3 x 6.5 mm
Dimensioni scatola antenna: 48 x 26 x 15 mm
Dimensioni: 82 x 57 x 34 mm
Pinout:
| Connettore | Pin | Funzione |
|---|---|---|
| Power input | + | Alimentazione positiva, 10 - 120 VDC |
| Power input | - | Alimentazione negativa, massa |
| RELAY 1 | COM1 | Comune relè 1 |
| RELAY 1 | NO1 | Contatto normalmente aperto relè 1 |
| RELAY 1 | NC1 | Contatto normalmente chiuso relè 1 |
| RELAY 2 | COM2 | Comune relè 2 |
| RELAY 2 | NO2 | Contatto normalmente aperto relè 2 |
| RELAY 2 | NC2 | Contatto normalmente chiuso relè 2 |
| 3V output | 3V+ | Uscita comandata 3 V, positivo |
| 3V output | 3V- | Uscita comandata 3 V, massa |
| Optional relay 3 | - | Connettore per relè 3 opzionale, non incluso |
| Fingerprint head | 6 pini | Connettore lettore impronta digitale |
| NFC | - | Connettore antenna NFC / RFID |
| Button | - | Ingresso pulsante meccanico, sblocco senza verifica |
| Communication port | 5 pini | Porta di espansione / comunicazione |
| Setting key | - | Pulsante di impostazione modalità |
| Modalità | Segnalazione LED | Funzionamento |
|---|---|---|
| 1 | 1 lampeggio | Portiera auto 1. Allo sblocco si attiva l’uscita 3V, dopo 1 s il Relè 1 si chiude per 0.5 s e il Relè 3 si eccita. Il secondo sblocco chiude il Relè 2 per 0.5 s, mentre dopo 5 s l’uscita 3V si disattiva e il Relè 3 si diseccita |
| 2 | 2 lampeggi | Avviamento con un pulsante 1. Il primo sblocco eccita il Relè 1, un successivo controllo fallito lo diseccita. Un nuovo sblocco riuscito eccita anche il Relè 2, che si diseccita immediatamente alla rimozione del dito o della card. Un nuovo controllo diseccita il Relè 1 |
| 3 | 3 lampeggi | Predefinita, serratura e sella. Lo sblocco eccita il Relè 1, lo sblocco successivo lo diseccita. Se il dito o la card viene mantenuto per circa 2 s dopo lo sblocco, il Relè 2 si chiude per 0.5 s |
| 4 | 4 lampeggi | Serratura, sella e baule opzionale. La card o l’impronta dell’amministratore eccita il Relè 1, lo sblocco successivo lo diseccita. Se mantenuti per circa 2 s, il Relè 2 si chiude per 0.5 s. L’impronta utente chiude il Relè 3 per 0.5 s, indipendentemente dallo stato del Relè 1 |
| 5 | 5 lampeggi | Serratura, faro e sella opzionale. L’amministratore eccita il Relè 1, lo sblocco successivo diseccita Relè 1 e Relè 2. Se mantenuti per circa 2 s, eccita il Relè 2; lo sblocco successivo diseccita entrambi i relè. L’impronta utente chiude il Relè 3 per 0.5 s, indipendentemente dallo stato del Relè 1 |
| 6 | 6 lampeggi | Impulso doppio. Qualsiasi sblocco chiude simultaneamente Relè 1 e Relè 2 per 0.5 s |
| 7 | 7 lampeggi | Autoritenuta doppia. Il primo sblocco eccita simultaneamente Relè 1 e Relè 2, il secondo li diseccita |
| 8 | 8 lampeggi | Portiera auto 2 e baule. Allo sblocco si attiva l’uscita 3V, dopo 1 s il Relè 1 si chiude per 0.5 s. Il secondo sblocco chiude il Relè 2 per 0.5 s, l’uscita 3V si disattiva dopo 5 s. Se il dito o la card viene mantenuto per 3 s, il Relè 3 si eccita fino alla rimozione |
| 9 | 9 lampeggi | Portiera auto 3. L’amministratore attiva l’uscita 3V, dopo 1 s il Relè 1 si chiude per 0.5 s e il Relè 3 si eccita. L’utente chiude il Relè 2 per 0.5 s, dopo 5 s l’uscita 3V si disattiva e il Relè 3 si diseccita |
| 10 | 10 lampeggi | Tre relè separati. L’amministratore attiva l’uscita 3V, dopo 1 s il Relè 1 si chiude per 0.5 s. La card utente chiude il Relè 2 per 0.5 s, l’uscita 3V si disattiva dopo 5 s. L’impronta utente chiude il Relè 3 per 0.5 s |
| 11 | 11 lampeggi | Avviamento con un pulsante 2. Lo sblocco eccita il Relè 1. Se il dito o la card viene mantenuto per altri 1 s, si eccita anche il Relè 2, che si diseccita immediatamente alla rimozione. Un nuovo controllo diseccita il Relè 1 |
Utilizzo:
Collegate il lettore di impronte al connettore Fingerprint head e l’antenna NFC / RFID al connettore NFC.
Alimentate la scheda ai morsetti Power input, rispettando la polarità, con una tensione continua compresa tra 10 e 120 VDC; verificate in anticipo la tensione della sorgente per non superare questo intervallo.
Tenete presente che i relè non forniscono una tensione propria, i loro contatti sono a potenziale zero. Per alimentare un carico, collegate il positivo della sorgente a COM1 o COM2 e il carico a NO1 o NO2; normalmente si usano solo i contatti NO e COM.
Con la scheda alimentata, premete il pulsante di impostazione: il LED blu lampeggia tante volte quante sono il numero della modalità attiva; ogni pressione passa alla modalità successiva da 1 a 11, e la modalità scelta viene salvata automaticamente. La modalità predefinita di fabbrica è la modalità 3.
Tenete presente che, di fabbrica e dopo il reset, il modulo è in modalità dimostrativa, in cui qualsiasi impronta o card IC comanda il relè. Registrate l’impronta e la card dell’amministratore subito dopo l’installazione, prima di concedere l’accesso anche agli altri utenti.
Per una bicicletta o una motocicletta elettrica, in modalità 3, collegate il positivo della batteria a Power input + e, tramite un filo separato, a COM1, mentre NO1 al filo ACC del blocchetto elettrico. Per la serratura della sella da 12 V, collegate COM2 al 12V+ del convertitore da 12 V del veicolo, NO2 alla serratura, e l’altro filo della serratura a GND.
Per l’avviamento di un’auto o di un carrello elevatore, in modalità 2 o 11, collegate il positivo permanente a Power input + e, tramite fili separati, a COM1 e COM2, quindi NO1 alla linea ACC / ON e NO2 alla linea di avviamento.
Usate l’uscita comandata da 3 V solo per alimentare un telecomando auto a bassa potenza, rispettando la polarità 3V+ e 3V-.
Collegate un pulsante meccanico all’ingresso Button quando avete bisogno di uno sblocco diretto, senza verifica di impronta o card.
Per l’integrazione con Arduino, ESP32, STM32, Raspberry Pi o altre piattaforme, usate i contatti dei relè come ingresso isolato galvanicamente, senza alimentarli direttamente dal modulo.
Non esponete il sensore di impronta ad acqua o umidità e montatelo in un luogo protetto.
Per risultati stabili, verificate periodicamente il fissaggio dei connettori del lettore di impronte e dell’antenna NFC ed evitate tensioni vicine al limite superiore dell’intervallo di alimentazione per un funzionamento più sicuro nel tempo.
- Tensione di alimentazione
- 10
- Tensione massima di ingresso
- 120
- Tipo di tensione in ingresso
- DC
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Il modulo D231 è una scheda di controllo accessi completamente autonoma che combina sulla stessa scheda tre metodi di autenticazione, impronta digitale, card IC da 13.56 MHz e telefono con NFC, per comandare uno o due relè senza chiave meccanica. È adatto per porte, cancelli, serrature elettriche o per l'immobilizzazione di un veicolo elettrico, bicicletta, scooter, motocicletta o carrello elevatore, laddove si desidera sostituire o raddoppiare la chiave classica con un sistema più difficile da copiare.
Il modulo funziona in modo indipendente, non ha bisogno di un microcontrollore esterno né di un programma caricato dall'utente, si alimenta direttamente tra 10 e 120 VDC e si configura dall'unico pulsante presente sulla scheda, Setting key. A seconda della modalità scelta tra le 11 disponibili, i due relè integrati possono lavorare a impulso, con autoritenuta oppure simultaneamente, e le impronte e le card registrate rimangono in memoria anche dopo lo spegnimento dell'alimentazione. In questo tutorial mettiamo in funzione la scheda come modulo indipendente, senza scheda di sviluppo e senza programma, esattamente come è pensata per funzionare.
Come funziona:
Ad ogni impronta posizionata sul sensore, la scheda confronta il modello letto con le impronte già registrate nella memoria propria, che può memorizzare fino a 100 impronte, di cui massimo 10 con diritti di amministratore. Le card IC vengono lette tramite l'antenna collegata al connettore NFC, sulla frequenza di 13.56 MHz, e lo stesso principio viene utilizzato anche per i telefoni con NFC, a condizione che questi abbiano una card aggiunta nell'applicazione Wallet, caso in cui il telefono si comporta nei confronti del modulo come una normale card IC.
Se l'impronta o la card letta si trova in memoria, il modulo comanda il Releu 1 e, in alcune modalità, il Releu 2, secondo una sequenza fissa, diversa per ciascuna delle 11 modalità. Nella modalità predefinita di fabbrica, modalità 3, pensata per serrature e portellone, la prima lettura valida chiude il Releu 1, la seconda lettura lo riapre, e se il dito o la card viene mantenuto per circa 2 secondi dopo lo sblocco, si attiva anche il Releu 2 per 0.5 secondi. Le altre modalità cambiano solo la logica di comando dei relè e dell'uscita a 3 V, non il modo in cui vengono lette l'impronta o la card.
Cosa ti serve:
- 1 x Modulo controllo accessi, NFC, RFID e Impronta digitale, 2 canali, 10-120VDC
- 1 x Alimentatore AC-DC, 13.8V, 5A
- 2 x fili elettrici multifilari per montaggio
- 1 x Set connettore PCB, terminale, con vite, 2 pin, 5.08-2P, 90 gradi
- 1 x Multimetro digitale Q1, True-RMS, NVC, sensore temperatura, automatico
- 1 x Modulo relè 12V con sensore di luce
Collegamento:
Tutte le connessioni si effettuano con il modulo scollegato dall'alimentazione. La scheda dispone di connettori separati per l'alimentazione, per i due relè, per l'uscita a 3 V, per il lettore di impronte, per l'antenna NFC e per un pulsante meccanico opzionale, ciascuno marcato chiaramente sulla scheda.
| Pin prodotto | Si collega a | Ruolo |
|---|---|---|
| Power input + | Morsetto positivo della batteria o dell'alimentatore, 10 - 120 VDC | Alimentazione scheda |
| Power input - | Morsetto negativo della batteria o dell'alimentatore | Massa alimentazione |
| Fingerprint head | Lettore di impronte incluso, connettore 6 pin | Segnale sensore impronta |
| NFC | Antenna RFID / NFC inclusa | Lettura card IC e telefono con NFC |
| RELAY 1 (COM1, NO1, NC1) | Circuito comandato, ad esempio il filo ACC del contatto | Uscita relè 1, contatto pulito, senza potenziale |
| RELAY 2 (COM2, NO2, NC2) | Secondo circuito comandato, ad esempio una serratura elettrica | Uscita relè 2, contatto pulito, senza potenziale |
| 3V output (3V+, 3V-) | Morsetti della batteria di un telecomando auto, estratta dall'involucro | Alimentazione comandata per simulare la pressione del telecomando |
| Button | Pulsante meccanico opzionale, montato in un punto nascosto | Sblocco di emergenza, senza verifica |
| Setting key | - | Selezione modalità di funzionamento, 1 - 11 |
Configurazione:
Premete brevemente il pulsante Setting key con la scheda alimentata, il LED blu lampeggia per un numero di volte pari alla modalità attiva, un lampeggio per la modalità 1 e così via fino a 11 lampeggi per la modalità 11. Ogni pressione passa alla modalità successiva, e dopo la fine dei lampeggi la modalità scelta viene salvata automaticamente, senza altra conferma. Di fabbrica la scheda si avvia in modalità 3, pensata per una serratura comune e una porta elettrica.
| Modalità | Lampeggi LED | Utilizzo tipico |
|---|---|---|
| 1 | 1 | Porta auto 1, con uscita 3V e Releu 3 |
| 2 | 2 | Avvio con un pulsante 1 |
| 3 (predefinita) | 3 | Serratura e porta |
| 4 | 4 | Serratura, porta e bagagliaio opzionale |
| 5 | 5 | Serratura, faro e porta opzionale |
| 6 | 6 | Impulso doppio, entrambi i relè simultaneamente |
| 7 | 7 | Autoritenuta doppia, entrambi i relè simultaneamente |
| 8 | 8 | Porta auto 2 e bagagliaio |
| 9 | 9 | Porta auto 3 |
| 10 | 10 | Tre relè separati |
| 11 | 11 | Avvio con un pulsante 2 |
Tenete presente che di fabbrica e dopo un ripristino il modulo si avvia in modalità dimostrativa, in cui qualsiasi impronta o qualsiasi card IC comanda i relè senza verifica di identità. Il primo passo dopo il montaggio è la registrazione dell'impronta e della card di amministratore, seguendo i passaggi del manuale stampato fornito con la scheda, solo dopo registrate una per una le impronte e le card degli utenti normali, fino al limite di 100 impronte e 1999 card o telefoni.
Per i telefoni con NFC non esiste un'associazione separata, lo sblocco utilizza una card aggiunta nell'applicazione Wallet del telefono, che si comporta nei confronti del modulo come una normale card IC, le applicazioni NFC generiche non sono riconosciute dal modulo.
Se cambiate la modalità di funzionamento, verificate di nuovo il comportamento dei due relè con un multimetro prima di collegare il carico reale, ogni modalità ha una propria logica di attivazione e può sorprendere se eravate abituati alla modalità precedente.
Esempio di utilizzo:
Un esempio frequente è la sostituzione della chiave di accensione su una bicicletta o uno scooter elettrico, utilizzando la modalità 3, quella predefinita di fabbrica. Collegate Power input + al positivo permanente della batteria e, tramite un filo separato, a COM1, mentre NO1 va collegato al filo ACC del contatto originale, in modo che il veicolo riceva tensione su ACC solo dopo un'impronta o una card validata. Power input - si collega al negativo della batteria, lo stesso punto di massa utilizzato anche dal resto dell'impianto elettrico del veicolo.
Dopo l'alimentazione, mettete il dito dell'amministratore sul sensore, il Releu 1 si chiude e il filo ACC riceve tensione, esattamente come alla rotazione della chiave di accensione. Un secondo contatto dell'impronta apre il Releu 1 e interrompe l'alimentazione del circuito ACC, bloccando l'avvio del veicolo fino alla successiva autenticazione riuscita. Se il veicolo dispone anche di una serratura elettrica per il portellone, questa si collega separatamente su COM2 e NO2, utilizzando l'alimentazione a 12 V del veicolo, e si attiva mantenendo il dito o la card per circa 2 secondi dopo lo sblocco del Releu 1.
Problemi frequenti:
Il modulo non risponde a nessuna impronta o card dopo la prima alimentazione, verificate se la scheda si trova ancora in modalità dimostrativa, in cui qualsiasi impronta o card dovrebbe comandare il relè, e se nemmeno così risponde verificate la polarità su Power input e il fissaggio del connettore Fingerprint head.
Il LED blu non lampeggia affatto alla pressione del pulsante Setting key, la causa è solitamente la mancanza di alimentazione o una tensione inferiore a 10 VDC su Power input, misurate la tensione direttamente sui due morsetti con un multimetro.
Il relè non si attiva nonostante l'impronta o la card sembrino riconosciute, verificate di aver selezionato la modalità adatta alla vostra applicazione, alcune modalità richiedono di mantenere il dito o la card per altri 1 - 2 secondi dopo la prima lettura per attivare il secondo relè.
La card o il telefono non vengono riconosciuti dall'antenna, verificate che si tratti di una card IC a 13.56 MHz e non di una card a 125 kHz, e per il telefono verificate di aver aggiunto la card nell'applicazione Wallet e di non tentare la lettura con un'applicazione NFC generica.
Il sensore di impronte sembra rispondere in modo incostante, un dito umido, sporco o posizionato storto sul sensore può ridurre il tasso di riconoscimento, e il sensore non è resistente all'acqua, quindi non montatelo esposto direttamente a pioggia o polvere.
Le impostazioni o le impronte registrate sembrano perse dopo un'interruzione di corrente, verificate l'alimentatore, i cali di tensione sotto la soglia minima durante il funzionamento possono causare un riavvio della scheda, non una perdita reale della memoria.
Limiti e consigli:
I due relè integrati supportano massimo 10 A sui contatti NO e COM, per carichi maggiori o per il comando diretto di un motore utilizzate un contattore o un relè ausiliario esterno comandato dalla scheda.
Il terzo relè, menzionato sulla scheda come Optional relay 3, non è incluso nella confezione e deve essere aggiunto separatamente se avete bisogno di una terza uscita, ad esempio per un bagagliaio.
Il sensore di impronte non è resistente all'acqua, montatelo in una zona protetta dalle intemperie, sotto un coperchio o nell'abitacolo, non direttamente all'esterno.
La scheda accetta qualsiasi tensione continua tra 10 e 120 VDC, ma non accetta tensione alternata, prima di collegare un nuovo alimentatore verificate il tipo e il valore della tensione con un multimetro.
La porta di comunicazione a 5 pin presente sulla scheda è riservata per espansioni, senza protocollo documentato dal produttore nelle fonti verificate, per l'integrazione con un Arduino, un ESP32 o un PLC utilizzate i contatti dei relè, che sono isolati galvanicamente e possono essere letti come un semplice ingresso di tipo contatto pulito.
