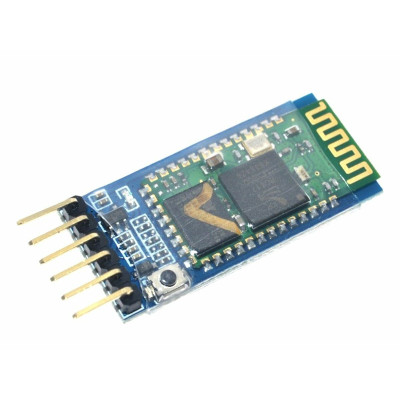

Modulo Bluetooth HC-05, originale
Modulo Bluetooth HC-05 originale per la comunicazione seriale wireless con Arduino e altre schede di sviluppo, funziona in modalità Master o Slave per connessioni tra due microcontrollori o tra telefono e PC. Offre una connessione stabile tramite USART TTL, impostazioni configurabili in modalità comandi AT e trasmissione veloce a 9600 bps di default, 3.6-6V.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Modulo bluetooth hc-05, compatibile con Arduino e altre schede di sviluppo. Questo modulo viene utilizzato insieme alle schede di sviluppo per la comunicazione seriale tramite Bluetooth. Può essere utilizzato sia come Master che come Slave.
Questo prodotto utilizza l'integrato originale HC-05 che offre una migliore stabilità rispetto alla versione compatibile.
Con due moduli è possibile ottenere la comunicazione wireless tra due microcontrollori come Arduino o tra un microcontrollore e un dispositivo Bluetooth come un telefono o un computer.
La comunicazione avviene tramite USART ad una velocità di trasmissione di 9600. La capacità di trasferimento dei dati non si estende ai file musicali o alle foto.
Importante: il pin RX di Arduino funziona sia con tensione logica da 5 V che da 3,3 V. Il pin RX del modulo HC-05 NON tollera la tensione logica di 5 V. Utilizzare un convertitore di livello o un divisore di tensione con resistori da 1k e 2k. Resistori di valore più elevato impediranno la trasmissione veloce dei dati.
*nell'esempio sopra viene utilizzato un partitore di tensione composto da 2 resistori per proteggere il pin RX
Il modulo funziona in due modalità:
Modalità dati: può ricevere e inviare dati tra dispositivi Bluetooth
Modalità Comando AT: in questa modalità è possibile modificare le impostazioni del modulo come Baud Rate, Nome, Password, ecc...
Specifiche:
Tensione di alimentazione: 3,6 - 6 V
Voltaggio logico del pin RX: 3,3 V CC
Consumo operativo: 30 mA
Versione firmware: 4.0-20190728
Comunicazione: seriale USART e compatibile TTL
IEEE802.15.1
FHSS
Nome Bluetooth: HC-05
Password predefinita: 1234 o 0000
Modalità predefinita: modalità dati
Modalità dati velocità di trasmissione: 9600, 8, N, 1
Modalità comando velocità di trasmissione: 38400, 8, N, 1
Firmware predefinito: LINVOR
Baud rate supportato: 9600, 19200, 38400, 57600, 115200, 230400, 460800
Perni:
Abilita/Tasto: utilizzato per passare dalla modalità comando alla modalità dati
VCC: alimentazione 5V
GND: terra
TX: Pin che trasmette i dati seriali. È collegato al pin RX del microcontrollore
RX: Pin che riceve i dati seriali. È collegato al pin TX del microcontrollore
Stato: Pin collegato al LED integrato per la visualizzazione dello stato del modulo
Utilizzando la chiave PIN:
Insieme ad Arduino, il modulo può essere collegato ad altri pin digitali utilizzando SoftwareSerial . Nel caso di collegare il modulo direttamente ai pin RX e TX della scheda di sviluppo, prima di poter caricare un codice sulla scheda, questi pin dovranno essere disconnessi, altrimenti l'IDE di Arduino restituirà un errore nell'upload.
Link utili:
| Elenco degli ordini AT: clicca qui |
