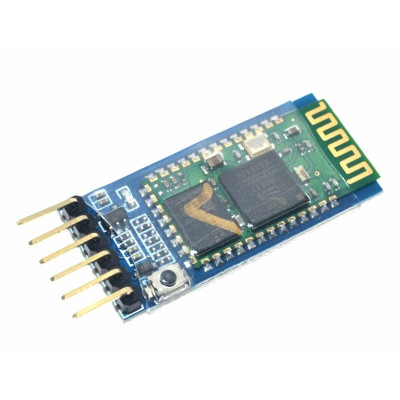

Bluetooth-Modul HC-05, original
Das originale HC-05 Bluetooth-Modul ermöglicht die drahtlose serielle Kommunikation mit Arduino und anderen Entwicklungsboards. Es arbeitet im Master- oder Slave-Modus und dient der Verbindung zwischen zwei Mikrocontrollern oder mit Smartphone und PC. Das Modul bietet eine stabile Verbindung über USART TTL, konfigurierbare Einstellungen im AT-Befehlsmodus und standardmäßig eine schnelle Übertragung mit 9600 bps 3.6-6V.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
hc-05 Bluetooth-Modul, kompatibel mit Arduino und anderen Entwicklungsboards. Dieses Modul wird zusammen mit Entwicklungsboards für die serielle Kommunikation über Bluetooth verwendet. Es kann sowohl als Master als auch als Slave verwendet werden.
Dieses Produkt verwendet den integrierten Original-HC-05, der im Vergleich zur kompatiblen Version eine bessere Stabilität bietet.
Mit zwei Modulen kann eine drahtlose Kommunikation zwischen zwei Mikrocontrollern wie Arduino oder zwischen einem Mikrocontroller und einem Bluetooth-Gerät wie einem Telefon oder einem Computer erreicht werden.
Die Kommunikation erfolgt über USART mit einer Baudrate von 9600. Die Datenübertragungskapazität erstreckt sich nicht auf Musikdateien oder Fotos.
Wichtig: Der RX-Pin Arduino funktioniert sowohl mit 5V als auch mit 3,3V Logikspannung. Der RX-Pin des HC-05-Moduls verträgt die 5-V-Logikspannung NICHT. Verwenden Sie einen Pegelwandler oder Spannungsteiler mit 1k- und 2k-Widerständen. Höhere Widerstände verhindern eine schnelle Datenübertragung.
* Im obigen Beispiel wird ein Spannungsteiler bestehend aus 2 Widerständen zum Schutz des RX-Pins verwendet
Das Modul arbeitet in zwei Modi:
Datenmodus: Kann Daten zwischen Bluetooth-Geräten empfangen und senden
AT-Befehlsmodus: In diesem Modus können Sie die Moduleinstellungen wie Baudrate, Name, Passwort usw. ändern.
Spezifikationen:
Versorgungsspannung: 3,6 - 6V
Logikspannung des RX-Pins: 3,3 VDC
Betriebsverbrauch: 30 mA
Firmware-Version: 4.0-20190728
Kommunikation: USART seriell und TTL-kompatibel
IEEE 802.15.1
FHSS
Bluetooth-Name: HC-05
Standardpasswort: 1234 oder 0000
Standardmodus: Datenmodus
Baudrate-Datenmodus: 9600, 8, N, 1
Befehlsmodus für Baudrate: 38400, 8, N, 1
Standard-Firmware: LINVOR
Unterstützte Baudrate: 9600, 19200, 38400, 57600, 115200, 230400, 460800
Pins:
Aktivieren/Taste: Wird zum Umschalten zwischen Befehlsmodus und Datenmodus verwendet
VCC: 5V-Stromversorgung
GND: Masse
TX: Pin, der serielle Daten überträgt. Es ist mit dem RX-Pin des Mikrocontrollers verbunden
RX: Pin, der serielle Daten empfängt. Es ist mit dem TX-Pin des Mikrocontrollers verbunden
Status: Pin verbunden mit der integrierten LED zur Anzeige des Status des Moduls
Verwenden des PIN-Schlüssels:
Zusammen mit Arduino kann das Modul über SoftwareSerial mit anderen digitalen Pins verbunden werden. Wenn das Modul direkt an die RX- und TX-Pins der Entwicklungsplatine angeschlossen wird, müssen diese Pins getrennt werden, bevor ein Code auf die Platine hochgeladen werden kann, da sonst Arduino IDE beim Hochladen einen Fehler zurückgibt.
Nützliche Links:
| Liste der AT-Bestellungen: Klicken Sie hier |
