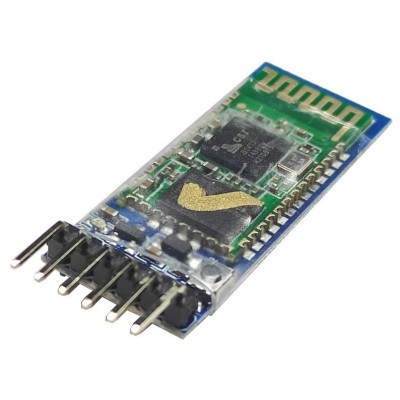

Modulo Bluetooth HC-05, compatibile
Modulo Bluetooth per la comunicazione seriale wireless tra Arduino o altre schede e telefono o PC, funziona come Master o Slave, connessione veloce tramite UART TTL con impostazione predefinita a 9600 bps, supporta la modalità dati e la modalità comandi AT per configurazioni come nome, password e velocità di trasmissione, alimentazione a 3,6-6 V e basso consumo, ideale per progetti di automazione e controllo remoto.
Spedito entro giovedì 27 agosto
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Modulo bluetooth hc-05, compatibile con Arduino e altre schede di sviluppo. Questo modulo viene utilizzato insieme alle schede di sviluppo per la comunicazione seriale tramite Bluetooth. Può essere utilizzato sia come Master che come Slave.
Questa versione utilizza il chip compatibile HC-05, una versione più economica ma affidabile.
Con due moduli è possibile realizzare la comunicazione wireless tra due microcontrollori come Arduino o tra un microcontrollore e un dispositivo Bluetooth come un telefono o un computer.
La comunicazione avviene tramite USART a una velocità di 9600 baud. La capacità di trasferimento dati non si estende a file musicali o fotografie.
Importante: Il pin RX di Arduino funziona sia con tensione logica di 5V sia con 3.3V. Il pin RX del modulo HC-05 NON tollera la tensione logica di 5V. Usate un convertitore di livello o un partitore di tensione con resistenze da 1k e 2k. Resistenze di valore maggiore impediranno la trasmissione rapida dei dati.
* nell'esempio sopra è utilizzato un partitore di tensione composto da 2 resistenze per proteggere il pin RX
Il modulo opera in due modalità:
Data mode: può ricevere e inviare dati tra dispositivi Bluetooth
AT Command mode: in questa modalità è possibile modificare le impostazioni del modulo come Baud Rate, Nome, Password, ecc...
Specifiche:
Tensione di alimentazione: 3.6 - 6V
Tensione logica pin RX: 3.3VDC
Consumo operativo: 30mA
Comunicazione: Serial USART e compatibile TTL
IEEE 802.15.1
FHSS
Nome Bluetooth: HC-05
Password di default: 1234 o 0000
Modalità di default: Data Mode
Baud Rate Data Mode: 9600, 8, N, 1
Baud Rate Command Mode: 38400, 8, N, 1
Firmware di default: LINVOR
Baud rate supportati: 9600, 19200, 38400, 57600, 115200, 230400, 460800
Pin:
Enable/Key: Utilizzato per commutare tra Command Mode e Data Mode
VCC: Alimentazione a 5V
GND: Terra
TX: Pin che trasmette dati seriali. Si collega al pin RX del microcontrollore
RX: Pin che riceve dati seriali. Si collega al pin TX del microcontrollore
State: Pin collegato al LED integrato per mostrare lo stato del modulo
Uso del pin Key:
Insieme ad Arduino, il modulo può essere collegato anche ad altri pin digitali utilizzando SoftwareSerial. Nel caso in cui il modulo sia collegato direttamente ai pin RX e TX della scheda di sviluppo, prima di caricare un codice sulla scheda, questi pin devono essere scollegati, altrimenti l'IDE di Arduino restituirà un errore durante l'upload.
Link utili:
| Lista comandi AT: Clicca qui |
