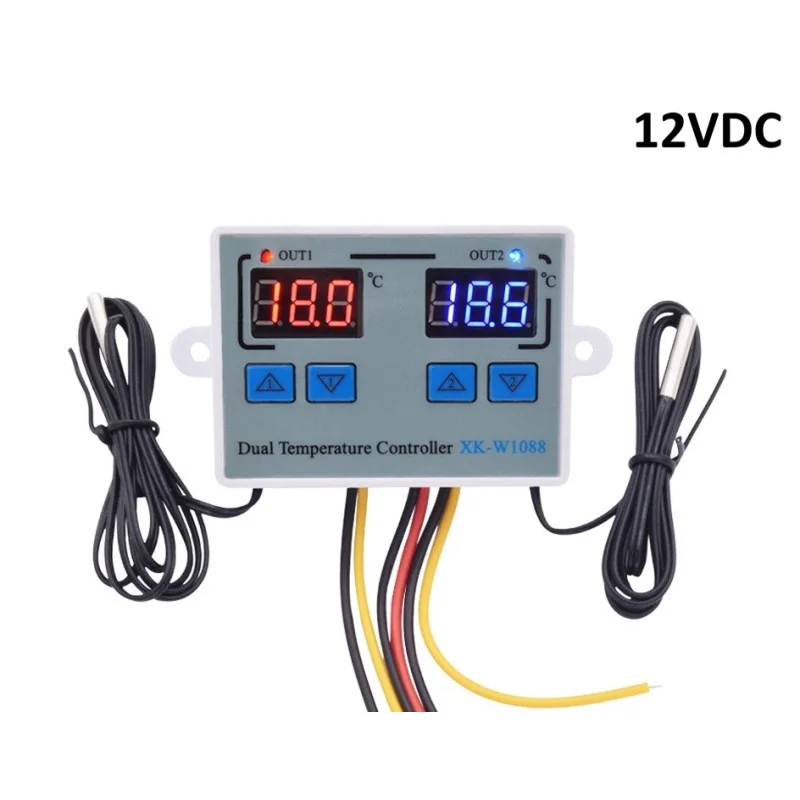

Termostat Digital Dual, XK-W1088, Releu 10A, NTC 10K, 12V
Solutie compacta pentru control precis al temperaturii in doua zone independente, alimentare 12V, afisaj LED dual rosu albastru pentru monitorizare rapida, 2 senzori NTC 10K etansi inclusi pentru masurare in medii umede, interval -50 pana la 120C cu rezolutie 0.1C, doua iesiri cu releu 10A pentru comanda directa a incalzirii sau racirii.
Expediere estimata: joi 27 august
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Termostatul digital dual XK-W1088 este o solutie compacta si fiabila pentru controlul precis al temperaturii in doua zone independente, alimentata la 12 VDC. Modulul este echipat cu un ecran LED dual, cu afisaj rosu pentru canalul 1 si albastru pentru canalul 2, oferind o vizualizare clara si intuitiva a parametrilor in timp real. Fiecare canal utilizeaza un senzor NTC 10K etans, cu cablu de aproximativ 1 metru, potrivit pentru medii umede sau aplicatii subacvatice la temperatura joasa.
Precizia de masurare este de ±1°C, cu o rezolutie de 0.1°C, pe un interval de -50 ~ 120°C, ceea ce il face adecvat pentru o gama larga de aplicatii industriale si hobby. Fiecare canal dispune de un releu de 10A cu iesire directa, permitand conectarea nemijlocita a sarcinilor precum rezistente de incalzire, ventilatoare, pompe sau incalzitoare. Modulul suporta doua moduri de functionare, incalzire si racire, detectate automat in functie de raportul dintre temperatura de pornire si cea de oprire. Setarile sunt configurabile din butoanele frontale si se pastreaza in memoria nevolatila dupa oprirea alimentarii.
Printre functiile suplimentare se numara intarzierea la pornire configurabila intre 0 si 60 de minute pentru fiecare canal, alarme de temperatura inalta si joasa, respectiv corectia individuala a citirii senzorilor.
Nota: Carcasa este comuna la modelul pe 12V, 24V si 220VAC. Modulul interior este specificat printr-o bifa aplicata cu markerul pe carcasa.
Specificatii:
Model: XK-W1088
Tensiune alimentare: 12 VDC
Tensiune Iesire: 12VDC, duala
Tip Iesire: Directa (Tensiune intrare disponibila pe iesire)
Tip senzor: NTC 10K (etans, lungime ~1m)
Interval masurare: -50 ~ 120°C
Precizie: ±1°C
Rezolutie: 0.1°C
Capacitate releu: 10A (direct output), recomandat pana in 5A pe termen lung
Dimensiuni: 75 x 55 x 30 mm
Layout:
| Nr. | Element |
|---|---|
| 1 | Semnal de functionare canal 1 |
| 2 | Temperatura masurata canal 1 |
| 3 | Setare temperatura de pornire canal 1 |
| 4 | Setare temperatura de oprire canal 1 |
| 5 | Semnal de functionare canal 2 |
| 6 | Temperatura masurata canal 2 |
| 7 | Setare temperatura de oprire canal 2 |
| 8 | Setare temperatura de pornire canal 2 |
| 9 | Model |
Utilizare:
Setare temperaturi de pornire (Start) si oprire (Stop)
Pornire (Start): Apasati scurt butonul UP pentru canalul respectiv pentru a afisa temperatura de pornire. Mentineti apasat butonul UP timp de 3 secunde pana cand cifrele clipesc, apoi ajustati cu UP / DOWN.
Oprire (Stop): Apasati scurt butonul DOWN pentru a afisa temperatura de oprire. Mentineti apasat butonul DOWN timp de 3 secunde pana cand cifrele clipesc, apoi ajustati cu UP / DOWN.
Selectare mod incalzire / racire
Modulul detecteaza automat modul de functionare
Incalzire: Daca temperatura de pornire (Start) < temperatura de oprire (Stop)
Racire: Daca temperatura de pornire (Start) > temperatura de oprire (Stop)
Intarzieri si alarme
Apasati simultan UP pentru canalul 1 si UP pentru canalul 2 timp de 3 secunde. Pe ecran apare "P0". Navigati cu UP1 si ajustati valorile cu UP2 / DOWN2.
| Cod | Functie | Interval | Implicit |
|---|---|---|---|
| P0 | Intarziere pornire canal 1 | 0–60 minute | 0 |
| P1 | Intarziere pornire canal 2 | 0–60 minute | 0 |
| P2 | Alarma temperatura inalta | P3 ~ 120°C | 120°C |
| P3 | Alarma temperatura joasa | -55°C ~ P2 | -55°C |
Pentru a iesi din meniu, asteptati cateva secunde fara a apasa vreun buton.
Corectarea valorilor senzorilor
Daca senzorul afiseaza o valoare usor diferita fata de un termometru de referinta, apasati simultan UP si DOWN pentru canalul respectiv timp de 3 secunde. Pe ecran apare "0.0". Ajustati valoarea cu UP/DOWN.
Resetare la setarile din fabrica
Cu modulul alimentat, apasati simultan DOWN pentru canalul 1 si DOWN pentru canalul 2 timp de 3 secunde. Pe ecran apare "888", urmand ca modulul sa intre in modul normal de functionare.
Exemplu Conectare:
Diagrama dimensiuni:
