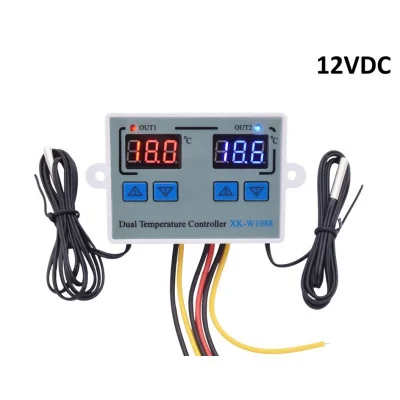

Digitális kettős termosztát, XK-W1088, 10A relé, NTC 10K, 12V
Kompakt megoldás a hőmérséklet pontos szabályozására két független zónában, 12V tápellátással, piros-kék kettős LED kijelzővel a gyors ellenőrzéshez, 2 db mellékelt, vízzáró NTC 10K érzékelővel nedves környezetben történő méréshez, -50 és 120C közötti tartománnyal, 0.1C felbontással, valamint két 10A relés kimenettel a fűtés vagy hűtés közvetlen vezérléséhez.
A termék megvásárlásával jár 0,48 € hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A dual digitális XK-W1088 termosztát egy két független csatornás hőmérséklet-szabályozó, amely mindkét csatornához saját LED-kijelzővel, saját NTC szondával és saját, közvetlen kimenetű relével rendelkezik. Képes két különböző zónában fűtést vagy hűtést vezérelni, például egy fűtőellenállást és egy ventilátort, két szivattyút vagy két fűtőtestet. A modul alkalmas keltetőkbe, akváriumokba, üvegházakba, hűtőkamrákba, víztartályokba és egyéb olyan rendszerekbe, ahol a hőmérséklet fenntartása szükséges.
Mindkét csatorna egy kb. 1 m hosszú, vízzáró NTC 10K szondát használ, amely nedves környezethez vagy vízbe merítéshez is alkalmas. A hőmérséklet 0,1 °C felbontással jelenik meg, ±1 °C pontossággal, a mérési tartomány pedig -50 és 120 °C között van. Minden csatornán külön beállítható egy indítási és egy leállítási hőmérséklet, a működési módot pedig automatikusan felismeri. Ha az indítási hőmérséklet alacsonyabb, mint a leállítási, a csatorna fűtésvezérlő termosztátként működik. Ha magasabb, akkor hűtésvezérlő termosztátként működik. A menü lehetővé teszi továbbá a csatornánkénti 0–60 perces indítási késleltetést, a magas és alacsony hőmérsékleti riasztásokat, valamint az egyes szondák leolvasásának külön korrekcióját.
A fő jellemzők közé tartozik a két LED-kijelző (piros az 1. csatornához és kék a 2. csatornához), az OUT1 és OUT2 jelzőfények, amelyek a relék állapotát mutatják, a négy előlapi beállítógomb, a két 10 A-es, közvetlen kimenetű relé, a két NTC 10K szonda, a riasztásokhoz tartozó hangjelző és a nem felejtő memória, amely áramkimaradás után is megőrzi a beállításokat. A modul 12 VDC tápfeszültségről működik a piros (+) és fekete (-) vezetékeken keresztül. Mivel a kimenet közvetlen, a bemeneti feszültség megjelenik a sárga vezetéken, amikor a relé zár, így a 12 VDC terhelésekhez nincs szükség külön tápegységre. A relék 10 A-re vannak méretezve, de hosszú távon csatornánként legfeljebb 5 A ajánlott.
A modul önállóan működik, fejlesztőlap és program nélkül, az előlapi gombokkal állítható, és közvetlenül vezérel 12 VDC terheléseket. A ház közös a 12 V-os, 24 V-os és 220 VAC-os változatokhoz, a belső modult pedig a házra felvitt jelölés mutatja.
Specifikációk:
Tápfeszültség: 12 VDC
Maximális reléáram: 10 A csatornánként (közvetlen kimenet), hosszú távon ajánlott legfeljebb 5 A
Modell: XK-W1088
Csatornák száma: 2 független
Kimeneti feszültség: 12 VDC, kettős
Kimenet típusa: Közvetlen (a bemeneti feszültség elérhető a kimeneten)
Érzékelő típusa: NTC 10K, vízzáró, kb. 1 m kábel
Mérési tartomány: -50 és 120 °C között
Pontosság: ±1 °C
Felbontás: 0,1 °C
Üzemmódok: Fűtés vagy hűtés, automatikusan felismerve
Indítási késleltetés: 0 - 60 perc csatornánként
Kijelző: piros LED (1. csatorna) és kék LED (2. csatorna)
Méretek: 75 x 55 x 30 mm
Elrendezés:
| Sz. | Elem | Funkció |
|---|---|---|
| 1 | 1. csatorna működési jelzése | OUT1 jelző, amely az 1. csatorna kimenetének állapotát mutatja. |
| 2 | 1. csatorna mért hőmérséklete | Piros LED-kijelző az 1. csatorna szondája által mért hőmérséklettel. |
| 3 | 1. csatorna indítási hőmérséklet beállítása | Gomb az 1. csatorna indítási hőmérsékletének megjelenítéséhez és beállításához. |
| 4 | 1. csatorna leállítási hőmérséklet beállítása | Gomb az 1. csatorna leállítási hőmérsékletének megjelenítéséhez és beállításához. |
| 5 | 2. csatorna működési jelzése | OUT2 jelző, amely a 2. csatorna kimenetének állapotát mutatja. |
| 6 | 2. csatorna mért hőmérséklete | Kék LED-kijelző a 2. csatorna szondája által mért hőmérséklettel. |
| 7 | 2. csatorna leállítási hőmérséklet beállítása | Gomb a 2. csatorna leállítási hőmérsékletének megjelenítéséhez és beállításához. |
| 8 | 2. csatorna indítási hőmérséklet beállítása | Gomb a 2. csatorna indítási hőmérsékletének megjelenítéséhez és beállításához. |
| 9 | Modell | A modell jelölése, XK-W1088. |
Használat:
Csatlakoztatás előtt ellenőrizze a házon lévő jelölést, és győződjön meg róla, hogy a 12 V-os változat van megjelölve, mivel ugyanazt a házat a 24 V-os és 220 VAC-os változatokhoz is használják.
Táplálja a modult 12 VDC-vel, a piros vezetéket a pozitív pólusra, a fekete vezetéket a negatív pólusra kötve, a polaritást betartva. Ne alkalmazzon a házon feltüntetettnél nagyobb feszültséget.
Csatlakoztasson minden 12 VDC terhelést egy sárga és egy fekete kimeneti vezeték közé. Csak 12 VDC terhelést használjon, mivel a közvetlen kimenet a modul tápfeszültségét adja ki.
Méretezze a tápegységet mindkét terhelés áramának összegére, és folyamatos üzemben ne lépje túl az 5 A-t csatornánként.
Helyezze be a szondákat a mérendő területekre. A szondák vízzárók, a kábel hossza pedig kb. 1 m.
Az indítási hőmérséklet (Start) beállításához röviden nyomja meg az adott csatorna UP gombját a megjelenítéshez, majd tartsa lenyomva 3 másodpercig, amíg a számok villogni nem kezdenek, és az értéket az UP és DOWN gombokkal állítsa be.
A leállítási hőmérséklet (Stop) beállításához röviden nyomja meg az adott csatorna DOWN gombját a megjelenítéshez, majd tartsa lenyomva 3 másodpercig, amíg a számok villogni nem kezdenek, és az értéket az UP és DOWN gombokkal állítsa be.
Válassza ki a működési módot a két érték viszonya alapján. Fűtéshez állítsa a Start értéket kisebbre, mint a Stop értéket, hűtéshez pedig nagyobbra.
Késleltetések és riasztások beállításához egyszerre nyomja meg az 1. csatorna UP és a 2. csatorna UP gombját 3 másodpercig, amíg meg nem jelenik a P0. Navigáljon az UP1 gombbal, és az értékeket az UP2 és DOWN2 gombokkal állítsa be. A menüből való kilépéshez várjon néhány másodpercet gombnyomás nélkül.
| Kód | Funkció | Tartomány | Alapértelmezett |
|---|---|---|---|
| P0 | 1. csatorna indítási késleltetése | 0 - 60 perc | 0 |
| P1 | 2. csatorna indítási késleltetése | 0 - 60 perc | 0 |
| P2 | Magas hőmérsékleti riasztás | P3-tól 120 °C-ig | 120 °C |
| P3 | Alacsony hőmérsékleti riasztás | -55 °C-tól P2-ig | -55 °C |
Ha egy szonda értéke kissé eltér egy referencia hőmérőétől, nyomja meg egyszerre az adott csatorna UP és DOWN gombját 3 másodpercig. A kijelzőn 0.0 jelenik meg, és a korrekciós érték az UP és DOWN gombokkal állítható.
Gyári beállítások visszaállításához, a modul tápellátása mellett, nyomja meg egyszerre az 1. csatorna DOWN és a 2. csatorna DOWN gombját 3 másodpercig. A kijelzőn 888 jelenik meg, és a modul normál működési módba lép.
A beállítások áramkimaradás után is megmaradnak a memóriában.
Példa bekötés:
Méretrajz:
- Maximális kimeneti áram
- 10 A
- Bemeneti feszültség
- 12 V
- Bemeneti feszültség típusa
- DC
- Modell
- XK-W1088
- Érzékelő típusa
- NTC 10K
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Ez a tutorial bemutatja, hogyan kell üzembe helyezni a 12 VDC-s XK-W1088 kettős digitális termosztátot. Önálló modulról van szó, amely a tápfeszültség rákapcsolása után magától működik, ezért nem használunk fejlesztőpanelt és programot sem. A beállításokat a négy előlapi gombbal végezzük.
A modul két külön hőmérséklet-zónát vezérel, mindegyiket NTC 10K szondával és saját relével. Használhatja fűtési vagy hűtési projektekben, például inkubátorhoz, kis üvegházhoz, akváriumhoz vagy berendezésházhoz. A tutorialban az 1. csatornán egy fűtőelemet, a 2. csatornán egy ventilátort vezérlünk.
Hogyan működik:
Az NTC 10K szonda egy olyan ellenállás, amelynek értéke a hőmérséklettel változik. 25 °C-on 10 kΩ az értéke, a hőmérséklet növekedésével pedig az ellenállás csökken. A modul megméri ezt az ellenállást, Celsius-fokra számítja át, és az értéket 0.1 °C felbontással jeleníti meg. Minden csatornához tartozik egy szonda, egy kijelző és egy relé.
Minden csatornának két küszöbértéke van, a Start és a Stop. Az üzemmód a kettő viszonyából adódik. Ha a Start kisebb a Stopnál, a csatorna fűtésként működik. A relé behúz, amikor a hőmérséklet a Startra vagy az alá csökken, és elenged, amikor eléri a Stopot vagy fölé emelkedik. Ha a Start nagyobb a Stopnál, a csatorna hűtésként működik. A relé behúz, amikor a hőmérséklet eléri a Startot vagy fölé emelkedik, és elenged, amikor a Stopra vagy az alá csökken. A két küszöb különbsége hiszterézisként viselkedik, és megakadályozza a terhelés ismételt be- és kikapcsolását.
A példánkban az 1. csatorna Start értéke 20.0 °C, Stop értéke 22.0 °C. A fűtés 20.0 °C-on vagy az alatt indul, és 22.0 °C-on leáll. A 2. csatorna Start értéke 30.0 °C, Stop értéke 28.0 °C. A ventilátor 30.0 °C-on vagy afölött indul, és 28.0 °C-on leáll.
A kimenet közvetlen. Amikor a relé behúz, a 12 V-os tápfeszültség megjelenik a sárga vezetéken, a fekete vezeték pedig a föld. A terhelés így közvetlenül a modul tápforrásából kapja az energiát, ezért a tápegységnek bírnia kell az összáramot. Az egyes terhelések árama az I = P / U képlettel számítható. A fűtőlapnál I = 24 W / 12 V = 2 A, a ventilátor pedig 0.2 A-t fogyaszt. Az összesen megközelítőleg 2.2 A, ami a hosszú távon ajánlott csatornánkénti 5 A határ alatt van.
Csatlakoztatás:
A modult kizárólag 12 VDC-ról táplálja. Csatlakoztatás előtt ellenőrizze a házon lévő jelölést, mert ugyanazt a házat a 24 V-os és a 220 VAC-os változatokhoz is használják. A hálózati adapter 230 VAC oldalán veszélyes feszültség van, ezért minden csatlakozást kihúzott adapterrel készítsen el, és az adaptert csak a végén dugja a hálózatba. A relék névleges értéke 10 A, de hosszú távon legfeljebb 5 A ajánlott csatornánként. A kimenetek 12 V-ot adnak, ezért ne csatlakoztasson más feszültségű terheléseket.
| Termék pin | Csatlakozik ide | Szerep |
|---|---|---|
| +12V (piros vezeték) | Az 5.5 x 2.1 mm-es DC jack adapter + sorkapcsa | 12 VDC tápfeszültség |
| GND (fekete tápvezeték) | A DC jack adapter - sorkapcsa | Föld |
| OUT1+ (sárga vezeték) | 12 V-os fűtőlap, + sorkapocs | 1. csatorna kimenete, fűtés |
| OUT1- (fekete vezeték) | 12 V-os fűtőlap, - sorkapocs | Az 1. csatorna terhelésének földje |
| OUT2+ (sárga vezeték) | 80 mm-es 12 V-os ventilátor, + vezeték | 2. csatorna kimenete, hűtés |
| OUT2- (fekete vezeték) | 80 mm-es 12 V-os ventilátor, - vezeték | A 2. csatorna terhelésének földje |
A panel bal oldali vezetékpárja az 1. csatornához tartozik (piros kijelző), a jobb oldali a 2. csatornához (kék kijelző). Ez a hozzárendelés a modul fényképéből származik, ezért ellenőrizze a valódi modulon. Melegítse meg kissé az egyik szondát a kezével, és figyelje meg, melyik kijelző értéke változik. A hálózati adapternek 12 VDC-t és legalább 5 A-t kell adnia, a csavaros sorkapcsos DC jack adapter pedig lehetővé teszi a piros és a fekete vezeték forrasztás nélküli csatlakoztatását.
Beállítás:
Kapcsolja be a modul tápfeszültségét. A két kijelzőn megjelennek a szondák által mért hőmérsékletek, a Start és Stop értékek pedig a tápfeszültség kikapcsolása után is megmaradnak a nem felejtő memóriában. Minden csatornának két gombja van, az UP a Starthoz, a DOWN a Stophoz. Az 1. csatornához az UP1 és a DOWN1, a 2. csatornához az UP2 és a DOWN2 gombot használjuk.
A Start hőmérséklet megtekintéséhez nyomja meg röviden az UP gombot. A módosításhoz tartsa lenyomva az UP gombot 3 másodpercig, amíg a számjegyek villogni nem kezdenek, majd az UP és DOWN gombbal állítsa be az értéket. A Stop hőmérsékletet ugyanígy, a DOWN gombbal állítjuk be. Néhány másodpercnyi gombnyomás nélküli idő után az érték elmentődik, és a kijelző visszatér a mért hőmérséklethez.
A további paraméterek a menüben találhatók. Tartsa egyszerre lenyomva az UP1 és UP2 gombot 3 másodpercig, amíg megjelenik a P0. Az UP1 gombbal lépkedjen, az értékeket pedig az UP2 és DOWN2 gombbal módosítsa. A menü néhány másodpercnyi gombnyomás nélküli idő után magától bezárul.
| Paraméter | Funkció | Tartomány | Alapértelmezett |
|---|---|---|---|
| P0 | Az 1. csatorna indítási késleltetése | 0 - 60 perc | 0 |
| P1 | A 2. csatorna indítási késleltetése | 0 - 60 perc | 0 |
| P2 | Magas hőmérséklet riasztás | P3-tól 120 °C-ig | 120 °C |
| P3 | Alacsony hőmérséklet riasztás | -55 °C-tól P2-ig | -55 °C |
Az indítási késleltetés (P0 és P1) a tápfeszültség rákapcsolása vagy egy parancs után késlelteti a relé behúzását, ami védi a motorokat és a kompresszorokat az ismételt indításoktól. A P2 és P3 riasztások bekapcsolják a buzzert, amikor a hőmérséklet kilép a beállított határok közül.
A mért érték korrigálásához hasonlítsa össze a kijelzőt egy referencia-hőmérővel. Ha a különbség kicsi, nyomja meg egyszerre a csatorna UP és DOWN gombját 3 másodpercig. A kijelzőn megjelenik a 0.0, az értéket pedig az UP és DOWN gombbal állíthatja. A korrekciós érték hozzáadódik a mért hőmérséklethez.
A gyári beállítások visszaállításához nyomja meg egyszerre a DOWN1 és DOWN2 gombot 3 másodpercig. A kijelzőn megjelenik a 888, a modul pedig az alapértelmezett értékekkel áll normál üzemmódba.
Felhasználási példa:
Egy kis helyiséget szeretnénk megközelítőleg 21 °C-on tartani az 1. csatornán lévő fűtőlappal, a 2. csatornán pedig ventilátort szeretnénk indítani, amikor a hőmérséklet meghaladja a 30 °C-ot. Mindent a fenti táblázat szerint csatlakoztatunk, az 1. csatorna szondáját a fűtött zónába, a 2. csatorna szondáját a hűtendő zónába helyezzük.
Állítsa be az 1. csatornát fűtésnek. Nyomja meg röviden az UP1 gombot a Start megtekintéséhez, tartsa lenyomva 3 másodpercig, és állítsa 20.0 °C-ra. Ezután nyomja meg röviden a DOWN1 gombot, tartsa lenyomva 3 másodpercig, és állítsa a Stopot 22.0 °C-ra. Mivel a Start kisebb a Stopnál, a csatorna fűtésként működik.
Állítsa be a 2. csatornát hűtésnek. Az UP2 gombbal állítsa a Startot 30.0 °C-ra, a DOWN2 gombbal pedig a Stopot 28.0 °C-ra. Mivel a Start nagyobb a Stopnál, a csatorna hűtésként működik.
18 °C-os hőmérsékletnél az OUT1 jelzőfény kigyullad, a fűtőlap 12 V-ot kap, és megközelítőleg 2 A-t fogyaszt. Amikor a hőmérséklet eléri a 22.0 °C-ot, a relé elenged, és a jelzőfény kialszik. A ventilátor csak akkor indul, amikor a 2. csatorna szondája 30.0 °C-ot vagy többet mér, és 28.0 °C-on leáll. Az összáram megközelítőleg 2.2 A marad, amikor mindkét terhelés be van kapcsolva.
Gyakori problémák:
A kijelzők nem világítanak. A szokásos ok a hibás vagy felcserélt tápellátás. Ellenőrizze, hogy a piros vezeték a pluszra, a fekete a mínuszra csatlakozik, hogy az adapter 12 VDC-t ad, és hogy a házon a 12 V-os változat van megjelölve.
A relé nem húz be, bár a hőmérséklet helyesnek tűnik. Ellenőrizze a Start és Stop viszonyát, mert a felcserélt értékek az üzemmódot fűtésről hűtésre változtatják. Ellenőrizze a P0 vagy P1 értékét is, mert az indítási késleltetés késlelteti a relé behúzását.
Az OUT jelzőfény világít, de a terhelés nem indul. A kimenet közvetlen, és a tápfeszültséget adja, ezért ellenőrizze a sárga és a fekete vezetéket a terhelésnél, a polaritást és magát a terhelést. Ellenőrizze azt is, hogy a tápforrás képes-e az összáramot leadni, mert egy gyenge tápforrás miatt a feszültség leesik.
A kijelzett hőmérséklet eltér a valóditól. Hasonlítsa össze egy referencia-hőmérővel, és korrigálja a mért értéket a csatorna UP és DOWN gombjának egyidejű, 3 másodperces lenyomásával. Ellenőrizze azt is, hogy a szonda jól bele van helyezve a mérendő közegbe, és nem tapad hőforráshoz.
A buzzer megszólal. A hőmérséklet kilépett a P2 és P3 riasztási határokból. Állítsa be a határokat a menüben, vagy csökkentse a hőmérsékletet. A gyári értékeknél a riasztások a tartomány szélső határain vannak.
A csatornák felcserélve tűnnek, vagy a beállítások zavarosak. Melegítse meg az egyik szondát a kezével, és figyelje, melyik kijelző változik, majd a megfelelő csatornát állítsa be. Ha már nem tudja, mit módosított, állítsa vissza a gyári beállításokat a DOWN1 és DOWN2 gomb 3 másodperces lenyomásával.
Korlátok és tippek:
A tutorialban szereplő modul 12 VDC-ról működik, és kizárólag 12 VDC-s terheléseket vezérel. A relék névleges értéke 10 A, de hosszan tartó működéshez ne lépje túl az 5 A-t csatornánként. Nagyobb terheléseknél használjon kontaktort vagy külső relét, amelyet a modul kimenete vezérel. A hőmérséklet mérése -50 és 120 °C között történik ±1 °C pontossággal, ezért a pontosabb értéket igénylő alkalmazásokhoz használja a mért érték korrekcióját és egy referencia-hőmérőt.
A stabilitás érdekében tartson legalább 1 - 2 °C különbséget a Start és a Stop között, hogy elkerülje a gyakori kapcsolgatást. Motoros terheléseknél használja az indítási késleltetést. A szondák kábeleit érdemes távol tartani a tápvezetékektől. Ezzel a modullal építhet kétzónás inkubátort, fűtő és hűtő rendszert egy kis üvegházhoz, vagy túlmelegedés elleni védelmet hangjelzéssel.
