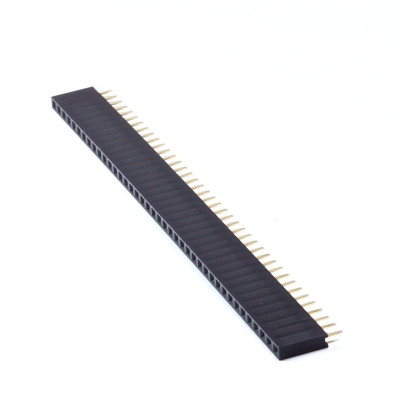

Sor anyaaljzat, 40 pozíció, 2,54 mm osztás, 1 sor, egyenes

A 40 pozíciós, 2.54 mm osztású, egysoros női sortüske olyan aljzatcsatlakozó, amely NYÁK-lapra forrasztható, és a modulok és szenzorok hím tüskéit fogadja. Akkor használják, ha a modul forrasztás nélkül is ki lehet venni és cserélni, vagy ha bővítőlapot készítenek egy szerelvényhez.

A termék passzív alkatrész, nincs tápellátása, vezérlője és programja, ezért az útmutató nem használ fejlesztőkártyát. Lépésenként mutatja be a méretre vágást és a forrasztást forrasztópáka segítségével.

Működés:

A sor minden pozíciója egy fémes, csipesz alakú érintkezőt tartalmaz, amely a fekete műanyag házban van elrejtve. A lyukba illesztett hím tüske szétnyitja az érintkezőt, és a rugalmasságának köszönhetően az a helyén tartja, így egyszerre biztosítja az elektromos kapcsolatot és a mechanikai rögzítést. A másik végén az érintkező egyenes tüskeként folytatódik, amely átmegy a NYÁK lyukán, és a pádra forrad.

Két szomszédos pozíció távolsága 2.54 mm, vagyis 0.1 hüvelyk. A sor névleges hossza a pozíciók számából adódik: 40 x 2.54 mm = 101.6 mm. Ugyanez a képlet érvényes a méretre vágott darabra is, például 8 pozíció x 2.54 mm = 20.32 mm. A 2.54 mm-es osztás a legtöbb modul, szenzor és lyukas próbapanel osztása, ezért az ő tüskéik közvetlenül illeszkednek az aljzatba.

Minden pozíció külön érintkező, a sor pedig nem köti össze a szomszédos pozíciókat. A tüskék közötti kapcsolatot csak az a NYÁK-sín biztosítja, amelyre a sort forrasztják.

Csatlakoztatás:

A sor nem táplálható, és nincs polaritása. Mechanikailag és elektromosan csak a lapra forrasztva csatlakozik, a feszültséget és az áramot pedig az Ön áramköre határozza meg. 3.3 V-os vagy 5 V-os logikai jelekhez, I2C, SPI vagy UART buszokhoz, valamint kis fogyasztású modulok táplálásához használható, mint bármely 2.54 mm-es aljzat. Nagy áramokhoz vagy hálózati feszültségű terhelésekhez ne használja.

Beállítás:

A sornak 40 pozíciója van, de a legtöbb esetben kevesebbre van szükség. Határozza meg a pozíciók számát a modul tüskéinek száma alapján, és jelölje meg a vágás helyét a házon, például a 8. pozíció után egy 8 tüskés modulhoz.

Vágja el a sort vágófogóval vagy körmös vágóval, egy pozícióval többet hagyva meg. Ez a pozíció elvész, mert a vágás átmegy a házon és annak érintkezőjén. Ezért egy 8 tüskés modulhoz 9 pozíciós darabot vágjon le, majd távolítsa el a végén lévő pozíciót, vagy hagyja szabadon. Ne vágjon két pozíció közötti részen, mert a köztük lévő vékony műanyag eltörik, és károsítja a szomszédos pozíciót.

Vágás után ellenőrizze, hogy a megmaradt darab tüskéi egyenesek-e, és nem maradt-e műanyag törmelék a lyukakban. A kissé deformált tüskéket csipesszel egyenesítse ki.

Használati példa:

Példa: szereljen fel egy 6 tüskés modult lyukas panelre úgy, hogy a modul bármikor kivehető legyen.

Vágjon le a sorból egy 7 pozíciós darabot, a vágást a 7. pozíción keresztül végezve, majd távolítsa el a levágott pozíciót. Így 6 pozíció marad, vagyis 6 x 2.54 mm = 15.24 mm.

Illessze a sor tüskéit a lap lyukaiba úgy, hogy a fekete ház a lap felső oldala felé nézzen. Fordítsa meg a lapot, és először csak az egyik végén lévő egy tüskét forrassza fel. Melegítse a tüskét és a pádot 2 - 3 másodpercig, majd adjon hozzá kevés forrasztóónt.

Egy oldalról ellenőrizze, hogy a sor merőlegesen áll-e a lapon. Ha ferde, melegítse újra azt a tüskét, és finoman nyomja a sort a helyes állásba. Ezután forrassza a másik végén lévő tüskét, majd a sor rögzítése után a többi tüskét.

Hagyja a forrasztásokat kihűlni, majd illessze a modult az aljzatba úgy, hogy a tüskék a teljes hosszon egy vonalban legyenek. Egyenletesen nyomja, és ne erőltesse az egyik végét. Végül multiméterrel, folytonosság-mérő állásban ellenőrizze, hogy minden pozíció kapcsolatban van-e a saját sínjével, és nincs-e forrasztási híd a szomszédos pozíciók között.

Gyakori problémák:

A sor nem áll egyenesen a lapon. Az ok általában az, hogy az összes tüskét felforrasztották a pozíció ellenőrzése előtt. Melegítse újra az egyik végén lévő tüskét, nyomja a sort a lapra, és a további tüskék forrasztása előtt ismételje meg az ellenőrzést.

Két szomszédos tüske rövidzárlatban van. 2.54 mm osztásnál a felesleges forrasztóón hidat képezhet a pádok között. Távolítsa el az ónt forrasztószalaggal vagy forrasztásszívóval, majd forrassza újra kevesebb ónnal.

A modul nem illeszkedik az aljzatba, vagy nehezen megy bele. A leggyakoribb ok, hogy a modul tüskéi kissé meg vannak hajlítva, vagy hogy a modul osztása nem 2.54 mm. Csipesszel egyenesítse ki a tüskéket, és ellenőrizze a modul osztását. Ne erőltesse a behelyezést, mert az deformálhatja az aljzat érintkezőit.

Szakaszos érintkezés egy tüskénél. A modul tüskéje oxidált vagy szennyezett lehet, vagy az aljzat érintkezője sok behelyezés után meglazult. Tisztítsa meg a modul tüskéjét izopropil-alkohollal, majd illessze be újra. Ha a probléma megmarad, ne használja azt a pozíciót érzékeny jelekhez.

A műanyag ház forrasztás közben deformálódott. Az ok a forrasztópáka hosszú érintkezése a tüskével vagy a túl magas hőmérséklet. Minden tüskét csak néhány másodpercig forrasztson, és hagyja a sort kihűlni a szomszédos tüskék forrasztása között.

Korlátok és tanácsok:

A sor logikai jelekhez, adatbuszokhoz és kis fogyasztású modulok táplálásához alkalmas. Az ilyen aljzat érintkezői kicsik, ezért nem alkalmasak nagy áramokhoz, hálózati feszültséghez pedig egyáltalán nem használható. Ha az áramkör nagyobb áramot kell hogy elviseljen,ossza el a fogyasztást több tüske között, vagy használjon az adott áramra méretezett csatlakozót.

A behelyezések száma korlátozott, mert az érintkező idővel kopik. Gyakran cserélt modulokhoz használjon külön aljzatot vagy új sort. Rezgésnek kitett szerelvényeknél a modult mechanikusan is rögzítse, például távtartókkal és csavarokkal.

Ugyanezzel a sorral bővítőlapokat, modulok közötti adaptereket és lyukas próbapaneleket is készíthet, minden alkalommal a megfelelő számú pozíciót levágva.
