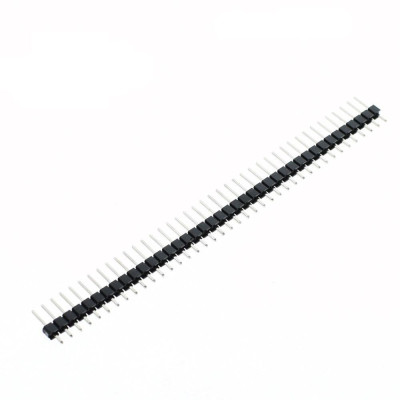

Pin header tüskesor, 40 tű, dugó, 2.54 mm osztás, egy sor
40 tűs hím tűsor 2.54 mm osztással, ideális gyors összeköttetések kialakítására PCB-ken, szenzorokban és modulokban. Pontos illeszkedést és stabil kontaktust biztosít, a tűk könnyen illeszthetők headerbe vagy kenyérlapba, és a kívánt méretre vághatók DIY és prototípus projektekhez, megbízható kivitelben, ismételt használatra is.
Shipping by szerda 11 november
A termék megvásárlásával jár 0,10 lei hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Ez a 40 tűs, egy sorban elhelyezett, 2.54 mm osztású dugós tüskesor egyenes pin header, amelyet nyáklapokba és lyukas panelekbe történő forrasztásra szántak. Modulok, érzékelők és megrendelésre készült áramkörök csatlakoztatásához használják, olyan kivezetéssel, amely beilleszthető breadboardba, anyacsatlakozóba vagy dupont típusú csatlakozós vezetékbe.
A sáv 40 fémtűből áll, amelyek egymástól 2.54 mm (0.1 inch) távolságra vannak, fekete műanyag házba rögzítve. A 2.54 mm-es távolság a breadboardoknál, a lyukas paneleknél és a legtöbb elektronikai modulnál használatos, a teljes sáv hossza pedig 101.6 mm. A sáv a szükséges hosszra vágható, és minden darab teljes sávként marad meg, egyenletesen igazított tűkkel.
A fő jellemzők közé tartozik a fekete műanyag ház, amely egyenletesen tartja a tűket és elszigeteli őket egymástól, az egyenes tűk, amelyek rövid vége forrasztásra, hosszú vége pedig csatlakoztatásra szolgál, valamint az, hogy bármilyen tűszámra levágható. Passzív alkatrész, nincs tápellátása, a maximális áram és feszültség pedig attól függ, hogy milyen szerelésben forrasztják be.
Specifikációk:
Csatlakozó típusa: Egyenes dugós pin header
Tűk száma: 40
Sorok száma: 1
Tűtávolság: 2.54 mm (0.1 inch)
Ház színe: Fekete
Szerelés típusa: Furatba forrasztás (THT)
Vágás: A kívánt hosszra vágható
Hossz: 101.6 mm
Elrendezés:
| Elem | Funkció |
|---|---|
| A tű rövid vége | A nyák furatába kerül és ott forrasztódik, rögzítve a sávot és létrehozva az elektromos kontaktust a sínnel. |
| A tű hosszú vége | A műanyag ház felett szabadon marad, és breadboardba, anyacsatlakozóba vagy dupont típusú csatlakozós vezetékbe illeszthető. |
| Fekete műanyag ház | A tűket 2.54 mm-re tartja egymástól igazítva, és elektromosan elszigeteli őket egymástól. |
Használat:
Határozza meg, hány tűre van szükség, és számolja meg őket a sávon, figyelembe véve, hogy a vágás helyén egy fémtűnek szabadon kell maradnia.
Kis fogóval húzza ki a tűt a vágás helyéről, majd vágja át a műanyag házat a szabad térben egy vágófogóval vagy egy késsel, hogy a műanyag ne repedjen meg.
Illessze a tűk rövid végeit a panel furataiba, abból az oldalból, amelyen a műanyag házat meg szeretné hagyni.
Ha a modulnak breadboardon kell állnia, először illessze a hosszú végeket a breadboardba, és helyezze rá a modult úgy, hogy a tűk egyenesek maradjanak.
Először forrasztson egy tűt az egyik végén, és ellenőrizze, hogy a sáv merőlegesen áll-e a panelen, majd forrassza be a tűt a másik végén, utána pedig a többi tűt.
Melegítse egyszerre a tűt és a forrasztópadot 2 - 3 másodpercig, érintse hozzá a forrasztóónt, majd távolítsa el, végül húzza el a forrasztópákát. A helyes forrasztás fényes, és kis kúp alakú.
Multiméterrel folytonosság módban ellenőrizze, hogy minden tű érintkezik a saját forrasztópadjával, és hogy két szomszédos tű nincs rövidzárlatban.
Tápfeszültség rákapcsolása előtt ellenőrizze a modul helyzetét, mert a sávnak nincs polarizációja, és nem védi a fordított csatlakoztatást.
Ne melegítse túlságosan a műanyag házat, mert deformálódhat, és a tűk elveszíthetik az igazításukat.
- Szín
- Fekete
- Tűk száma
- 40
- Hosszúság
- 101.6 mm
- Csatlakozó típusa
- Tüskesor, egyenes
- Szerelés
- THT
- Tüskeosztás
- 2.54 mm
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Vélemények (21) - Vélemény moderálása
E OK! se poate taia usor (daca e nevoie).
FB
totul ok .recomand
calitate buna.
ok
Mindössze 40 hím tűvel, 2.54 mm-es osztással készült, egysoros tűsor, amelyet nyomtatott áramköri lapba (PCB) való forrasztásra terveztek. Modulok, érzékelők és saját áramkörök kimenetének kialakítására használják, a tűk pedig kenyérfórumba (breadboard) vagy anyacsatlakozóba dughatók.
Az útmutató lépésenként bemutatja, hogyan kell a sort hosszra vágni, hogyan kell forrasztani, és hogyan lehet ellenőrizni az eredményt. A tűsor passzív alkatrész, nincs tápellátása és nincs programja, ezért az útmutató egyetlen elektronikus kártyát sem használ, csak forrasztószerszámokat.
Működése:
A sor 40 fémtűt tartalmaz egy fekete műanyag házban, egymástól 2.54 mm (0.1 inch) távolságra. Ez a távolság szabványos a kenyérfórumok, lyukasztott lapok és a legtöbb modul esetében, ezért a tűk közvetlenül beilleszthetők a furataikba.
Minden tű külön fémdarab, elektromosan nincs összeköttetésben a szomszédaival. A tű egyik vége a lap furatába kerül és ott forrasztódik, a másik vége szabadon marad a kenyérfórum, az anyacsatlakozó vagy a dupont kábel számára. A műanyag test csak a tűket tartja egy vonalban és szigeteli őket egymástól.
A teljes sor hossza 40 x 2.54 mm = 101.6 mm. Egy n tűs darabnál az első és az utolsó tű közötti távolság (n - 1) x 2.54 mm. Például egy 8 tűs darabnál a szélső tűk között 7 x 2.54 mm = 17.78 mm van, és ezzel az értékkel ellenőrizheti, hogy a levágott darab illeszkedik-e a lap furataihoz.
Csatlakoztatás:
A sor nem kap tápellátást, és nincs saját logikai szintje, ezért nincs olyan feszültség, amelyet be kellene tartani rajta. A tűk csak azt a jelet vagy tápfeszültséget vezetik, amelyhez forrasztva vannak, a maximális áramot és feszültséget pedig a beépített modul és az alkalmazott csatlakozások határozzák meg. A táblázat a sor egyes részeinek szerepét mutatja.
| Termék tű | Ehhez csatlakozik | Szerep |
|---|---|---|
| A tű rövid vége | A PCB lap furata, forrasztással | Rögzíti a sort és elektromos érintkezést hoz létre a lap nyomvonalával. |
| A tű hosszú vége | Kenyérfórum, anyacsatlakozó vagy dupont kábel | A modul jelét vagy tápfeszültségét viszi az áramkör többi részéhez. |
| Fekete műanyag test | A PCB lap felülete | A tűket 2.54 mm-es osztásban tartja és egymástól szigetelve. |
Beállítás:
Határozza meg, hány tűre van szüksége, és számolja meg őket a soron, a vágás helyén lévő plusz tűt is beleszámítva. A műanyag csak a tű nélküli résen törik szépen, ezért egy kis csípőfogóval húzza ki a vágás helyén lévő tűt, hogy a két darab között szabad hely maradjon.
Vágja el a műanyagot a szabad hely mentén vágófogóval vagy műszaki késsel. Ezután ellenőrizze, hogy minden darab utolsó tűje jól rögzített a műanyagban, és nem maradnak-e éles szélek.
Dugja a tűk rövid végeit a modul furataiba, azon az oldalon, amelyen a műanyag testnek maradnia kell. Ha a modulnak kenyérfórumon kell állnia, előbb a hosszú végeket dugja a kenyérfórumba, és helyezze rá a modult, hogy a tűk egyenesek maradjanak.
Először egyetlen tűt forrasszon az egyik végén, és ellenőrizze, hogy a sor merőleges-e a lapra. Ha megdőlt, melegítse újra a forrasztást és igazítsa a helyzetét. Ezután forrassza a másik végén lévő tűt, majd a többit.
Melegítse egyszerre a tűt és a pádot a forrasztópáka hegyével 2 - 3 másodpercig, majd érintse hozzá a forrasztóónt. A helyes forrasztás egy kis fényes kúp, amely befedi a pádot és felkúszik a tűre. Először távolítsa el az ónt, majd a forrasztópákát, és ne mozgassa a lapot, amíg a forrasztás ki nem hűlt.
Használati példa:
Van egy 8 csatlakozási pozíciós modulja, amely tűk nélkül érkezik, és kenyérfórumon szeretné használni. Számoljon meg 9 tűt a soron, és csípőfogóval húzza ki a kilencediket. Vágja el a műanyagot a szabad helynél, és egy 8 tűs darabot kap.
Helyezze a darabot a kenyérfórumba a hosszú végekkel lefelé, majd tegye rá a modult a kiálló rövid végekre, és forrassza fel a 8 tűt, az elsővel és az utolsóval kezdve.
Lehűlés után multiméterrel, folytonossági módban ellenőrizze, hogy minden tű érintkezik-e a saját pádjával, és hogy két szomszédos tű nincs-e rövidre zárva. A helyes eredmény minden tűnél egy sípolás a saját pádjához mérve, a szomszédos tűk között pedig csend. Ezután vegye ki a modult a kenyérfórumból, és máris használható.
Gyakori problémák:
A műanyag a vágásnál széttörik vagy szétmorzsolódik. Az ok, hogy a vágás egy tűn ment át, vagy túl közel került hozzá. Húzza ki a tűt a vágás helyéről, és a szabad helyen vágjon át.
A sor nem illeszkedik a lap furataiba. Az ok lehet egy meghajlott tű vagy egy ónnal eltömődött furat. Egyenesítse ki a tűt csípőfogóval, és forrasztásszívóval tisztítsa ki a furatot.
Két szomszédos tű forrasztás után érintkezik egymással. Az ok a túl sok ón vagy a túl forró forrasztópáka. Adjon helyben folyasztószeres forrasztóónt, melegítse fel a forrasztást, és húzza le a fölösleget forrasztásszívó fonattal.
A jel időnként megjelenik és eltűnik, vagy a modul nem érintkezik megbízhatóan. Az ok általában egy hideg, matt és szemcsés forrasztás. Melegítse újra a forrasztást kevés friss ónnal, amíg fényes nem lesz.
A sor megdőlt a lapon. Az ok, hogy az összes tűt forrasztották anélkül, hogy előbb rögzítették volna a helyzetét. Olvassza le a forrasztást a végeknél, igazítsa egyenesbe a sort, és forrasszon újra egy tűt, miközben ellenőrzi a helyzetet.
Korlátozások és tanácsok:
A tűsor egyszerű csatlakozó, nincs polarizációja, nincs fordítás elleni védelme és nincs háza. Bekapcsolás előtt gondosan ellenőrizze a modul helyzetét a kenyérfórumon vagy az aljzatban. Nagyobb áramokhoz több tűt használjon párhuzamosan, vagy forrasszon vezetékeket közvetlenül, mert minden tű keresztmetszete kicsi.
Ne melegítse túl a műanyag testet, mert deformálódhat, és a tűk elveszítik egyenes állásukat. Ha több sort forraszt egymás mellé, hagyja a lapot lehűlni közöttük.
Ugyanabból a sorból összeköttetési csatlakozókat készíthet érzékelőkhöz, programozó fejeket és adaptereket lyukasztott lapokhoz. Forrasztás után a darab 2.54 mm-es osztású anyacsatlakozókba és kenyérfórumba is illeszkedik.
