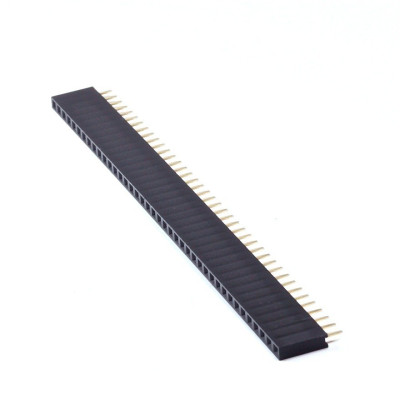

Buchsenleiste 40-polig, Rastermaß 2.54 mm, 1-reihig, gerade
Buchsenleiste mit 40 Pins im Rastermaß 2.54 mm, ideal für schnelle Verbindungen zwischen Leiterplatten, Sensoren und Modulen. Die Pins sorgen für eine präzise Führung und einen stabilen Kontakt, die Leiste lässt sich einfach auf der Platine montieren und ist mit den meisten Arduino- und Prototyping-Projekten kompatibel, geeignet für Erweiterungen, Tests und modulare Verkabelung.
Shipping by Mittwoch 11 November
Mit dem Kauf dieses Produkts erhalten Sie 0,06 RON an Treuepunkten.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Die Buchsenleiste mit 40 Positionen ist ein Buchsenstecker mit einer Reihe im Rastermaß von 2.54 mm. Sie wird auf eine Leiterplatte (PCB) gelötet und nimmt die Stiftleisten von Modulen, Sensoren und anderen Platinen mit 2.54-mm-Pins auf. Sie eignet sich für Aufbauten, bei denen das Modul ohne Auslöten entnommen und ausgetauscht werden muss, sowie für Erweiterungsplatinen, Adapter und Testplatinen mit Bohrungen.
Jede Position hat einen eigenen Metallkontakt, der im schwarzen Kunststoffgehäuse verborgen ist. Der gerade Lötpin am gegenüberliegenden Ende führt durch die Bohrung der Leiterplatte und wird auf das Pad gelötet. Die Leiste verbindet benachbarte Positionen nicht untereinander, daher erfolgen die Verbindungen nur über die Leiterbahnen der Platine, auf der sie aufgelötet ist. Die Nennlänge der gesamten Leiste beträgt 101.6 mm, also 40 x 2.54 mm, und die Leiste kann auf die benötigte Anzahl an Positionen gekürzt werden.
Zu den wichtigsten Merkmalen gehören die 40 Positionen in einer Reihe, das Rastermaß von 2.54 mm (0.1 inch), das schwarze Kunststoffgehäuse mit offenen Bohrungen für die Buchsenkontakte sowie die geraden Lötpins für die Durchsteckmontage. Das Produkt ist ein passives Bauteil und benötigt keine Versorgungsspannung.
Spezifikationen:
Produkttyp: Buchsenleiste (Pin Header Buchse)
Anzahl Positionen: 40
Anzahl Reihen: 1
Rastermaß: 2.54 mm (0.1 inch)
Ausrichtung: Gerade, gerade Lötpins
Montage: Durchsteckmontage, Löten auf Leiterplatte
Gehäusefarbe: Schwarz
Nennlänge der Leiste: 101.6 mm
Abmessungen: 101.6 x 2.54 mm
Verwendung:
Bestimmen Sie die benötigte Anzahl an Positionen anhand der Pinanzahl des Moduls und verwenden Sie die gesamte Leiste nur, wenn das Modul 40 Pins hat.
Für ein kürzeres Stück markieren Sie die Schnittstelle auf dem Gehäuse und trennen die Leiste mit einer Seitenschneider oder einem Cutter, und zwar durch die Bohrung einer zusätzlichen Position, da diese Position verloren geht. Schneiden Sie nicht zwischen zwei Positionen, da der dünne Kunststoff bricht und die benachbarte Position beschädigt wird.
Nach dem Trennen prüfen Sie, ob die Pins des verbleibenden Stücks gerade sind und ob keine Kunststoffreste in den Bohrungen geblieben sind. Leicht verbogene Pins richten Sie mit einer Pinzette aus.
Stecken Sie die Pins der Leiste in die Bohrungen der Platine, wobei das schwarze Gehäuse zur Oberseite der Platine zeigt. Drehen Sie dann die Platine um und löten Sie zunächst einen einzelnen Pin an einem der Enden.
Prüfen Sie, ob die Leiste senkrecht auf der Platine steht. Ist sie geneigt, erwärmen Sie diesen Pin erneut und drücken die Leiste vorsichtig in die richtige Position. Löten Sie dann den Pin am anderen Ende und nach dem Fixieren der Leiste die übrigen Pins.
Löten Sie jeden Pin einige Sekunden lang und vermeiden Sie den längeren Kontakt der Lötspitze mit dem Gehäuse, da sich der Kunststoff sonst verformen kann.
Lassen Sie die Lötstellen abkühlen und stecken Sie das Modul anschließend in die Buchse. Die Pins sollten über die gesamte Länge ausgerichtet sein. Drücken Sie gleichmäßig, ohne ein Ende einseitig zu belasten.
Prüfen Sie mit einem Multimeter im Durchgangsprüfmodus, ob jede Position mit ihrer Leiterbahn verbunden ist und ob keine Lötbrücken zwischen benachbarten Positionen bestehen.
Verwenden Sie die Leiste nicht für hohe Ströme oder für Netzspannung, da die Kontakte einer Buchse dieser Bauart klein sind.
- Abmessungen
- 101.6 x 2.54 mm
- Farbe
- Schwarz
- Anzahl der Pins
- 40
- Länge
- 101.6 mm
- Steckverbindertyp
- Buchsenleiste, gerade
- Montage
- THT
- Pin-Raster
- 2.54 mm
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Bewertungen (18) - Überprüfung der Moderation
E OK! Atentie, daca vrei sa tai din ea, cu siguranta un pin se va pierde
OK
Ok
FB
totul ok .recomand
Eine 40-polige Buchsenleiste mit 2,54 mm Rastermaß ist ein einreihiger Buchsenstecker, der auf eine Leiterplatte gelötet wird und die Stiftleisten von Modulen und Sensoren aufnimmt. Sie wird verwendet, wenn ein Modul ohne Auslöten entfernt und ausgetauscht werden soll, oder wenn Sie eine Erweiterungsplatine für einen Aufbau herstellen.
Das Produkt ist ein passives Bauteil, ohne Stromversorgung, ohne Controller und ohne Programm, daher verwendet das Tutorial kein Entwicklungsboard. Es zeigt Schritt für Schritt das Ablängen und die Montage durch Löten mit dem Lötkolben.
So funktioniert es:
Jede Position der Leiste enthält einen metallischen Kontakt in Form einer Klemme, versteckt im schwarzen Kunststoffgehäuse. Der in das Loch eingesteckte Stiftkopf spreizt den Kontakt auf und wird durch die Federkraft gehalten, was sowohl die elektrische Verbindung als auch die mechanische Befestigung sicherstellt. Am gegenüberliegenden Ende tritt der Kontakt als gerader Pin heraus, der durch das Loch der Leiterplatte führt und auf dem Pad verlötet wird.
Der Abstand zwischen zwei benachbarten Positionen beträgt 2,54 mm, also 0,1 inch. Die Nennlänge der Leiste ergibt sich aus der Anzahl der Positionen: 40 x 2,54 mm = 101,6 mm. Dieselbe Formel gilt für ein abgelängtes Stück, zum Beispiel 8 Positionen x 2,54 mm = 20,32 mm. Das Rastermaß von 2,54 mm ist das der meisten Module, Sensoren und Lochrasterplatinen, daher passen deren Pins direkt in die Buchse.
Jede Position ist ein eigener Kontakt, und die Leiste verbindet benachbarte Positionen nicht miteinander. Verbindungen zwischen den Pins entstehen nur über die Leiterbahnen der Leiterplatte, auf die Sie die Leiste löten.
Anschluss:
Die Leiste wird nicht versorgt und hat keine Polarität. Sie wird nur durch Löten auf der Platine mechanisch und elektrisch verbunden, und Spannung und Strom bestimmt die Schaltung, die Sie aufbauen. Sie kann für Logiksignale mit 3,3 V oder 5 V, für I2C-, SPI- oder UART-Busse und zur Versorgung kleiner Module verwendet werden, wie jede 2,54-mm-Buchse. Für große Ströme oder Netzspannungen sollten Sie sie nicht verwenden.
| Produktpin | Verbunden mit | Funktion |
|---|---|---|
| Lötpins, Positionen 1 - 40 | Je ein Pad mit Bohrung der Leiterplatte, im Rastermaß 2,54 mm | Übernehmen das Signal oder die Versorgung aus der Leiterbahn der Platine |
| Buchsenöffnungen, Positionen 1 - 40 | Stiftleisten des Moduls oder Sensors | Stellen den lösbaren Kontakt zum Modul her |
Konfiguration:
Die Leiste hat 40 Positionen, meist benötigen Sie aber weniger. Legen Sie die Anzahl der Positionen nach der Pinanzahl Ihres Moduls fest und markieren Sie die Schnittstelle auf dem Gehäuse, zum Beispiel nach Position 8 bei einem Modul mit 8 Pins.
Schneiden Sie die Leiste mit einem Seitenschneider oder einem Cutter, und zwar durch die Bohrung einer zusätzlichen Position. Diese Position geht verloren, da der Schnitt durch das Gehäuse und durch deren Kontakt verläuft. Für ein Modul mit 8 Pins schneiden Sie daher ein Stück mit 9 Positionen ab und entfernen die Endposition oder lassen sie frei. Schneiden Sie nicht durch den Bereich zwischen zwei Positionen, da der dünne Kunststoff dazwischen bricht und die benachbarte Position beschädigt.
Prüfen Sie nach dem Schneiden, ob alle Pins des verbliebenen Stücks gerade sind und keine Kunststoffreste in den Bohrungen stecken. Richten Sie leicht verbogene Pins mit einer Pinzette wieder aus.
Anwendungsbeispiel:
Beispiel: Sie montieren ein Modul mit 6 Pins auf einer Lochrasterplatine, sodass sich das Modul jederzeit entfernen lässt.
Schneiden Sie ein 7-Positionen-Stück von der Leiste ab, mit dem Schnitt durch die 7. Position, und entfernen Sie anschließend die abgeschnittene Position. Sie behalten 6 Positionen, also 6 x 2,54 mm = 15,24 mm.
Stecken Sie die Pins der Leiste in die Bohrungen der Platine, wobei das schwarze Gehäuse zur Oberseite der Platine zeigt. Drehen Sie die Platine um und löten Sie zuerst einen einzelnen Pin an einem der Enden. Erhitzen Sie Pin und Pad 2 - 3 Sekunden und geben Sie dann etwas Lot hinzu.
Prüfen Sie von einer Seite, ob die Leiste senkrecht auf der Platine steht. Ist sie geneigt, erhitzen Sie diesen Pin erneut und drücken die Leiste vorsichtig in die richtige Position. Löten Sie dann den Pin am anderen Ende und nach dem Fixieren der Leiste die übrigen Pins.
Lassen Sie die Lötstellen abkühlen und stecken Sie dann das Modul in die Buchse, wobei die Pins über die gesamte Länge ausgerichtet sein müssen. Drücken Sie gleichmäßig, ohne ein Ende zu zwingen. Prüfen Sie zum Schluss mit einem Multimeter im Durchgangsprüfmodus, ob jede Position eine Verbindung zu ihrer Leiterbahn hat und ob keine Lötbrücken zwischen benachbarten Positionen bestehen.
Häufige Probleme:
Die Leiste steht nicht gerade auf der Platine. Die Ursache ist meist, dass alle Pins gelötet wurden, bevor die Position geprüft wurde. Erhitzen Sie den Pin an einem Ende erneut, drücken Sie die Leiste auf die Platine und wiederholen Sie die Prüfung, bevor Sie die restlichen Pins löten.
Zwei benachbarte Pins haben einen Kurzschluss. Bei 2,54 mm Rastermaß kann überschüssiges Lot eine Brücke zwischen den Pads bilden. Entfernen Sie das Lot mit Entlötlitze oder einer Entlötpumpe und löten Sie anschließend mit weniger Lot nach.
Das Modul passt nicht oder nur schwer in die Buchse. Meist sind die Pins des Moduls leicht verbogen oder das Modul hat kein Rastermaß von 2,54 mm. Richten Sie die Pins mit einer Pinzette aus und prüfen Sie das Rastermaß des Moduls. Erzwingen Sie das Einstecken nicht, da Sie sonst die Kontakte der Buchse verformen.
Ein Pin hat einen wechselnden Kontakt. Der Pin des Moduls kann oxidiert oder verschmutzt sein, oder der Kontakt der Buchse hat sich nach vielen Steckvorgängen gelockert. Reinigen Sie den Pin des Moduls mit Isopropylalkohol und stecken Sie ihn erneut ein. Bleibt das Problem bestehen, verwenden Sie diese Position nicht für empfindliche Signale.
Das Kunststoffgehäuse hat sich beim Löten verformt. Die Ursache ist ein zu langer Kontakt mit der Lötspitze oder eine zu hohe Temperatur. Löten Sie jeden Pin nur wenige Sekunden und lassen Sie die Leiste zwischen benachbarten Pins abkühlen.
Grenzen und Tipps:
Die Leiste eignet sich für Logiksignale, Datenbusse und die Versorgung von Modulen mit geringem Verbrauch. Die Kontakte einer Buchse dieser Bauart sind klein, daher sind sie nicht für große Ströme geeignet, und für Netzspannung werden sie überhaupt nicht eingesetzt. Muss ein Aufbau einen größeren Strom tragen, verteilen Sie den Verbrauch auf mehrere Pins oder verwenden Sie Steckverbinder, die für diesen Strom ausgelegt sind.
Die Anzahl der Steckvorgänge ist begrenzt, da sich der Kontakt mit der Zeit abnutzt. Für Module, die häufig gewechselt werden, verwenden Sie eine separate Buchse oder eine neue Leiste. Bei Aufbauten, die Vibrationen ausgesetzt sind, befestigen Sie das Modul zusätzlich mechanisch, zum Beispiel mit Abstandshaltern und Schrauben.
Mit derselben Leiste können Sie Erweiterungsplatinen, Adapter zwischen Modulen und Lochrasterplatinen herstellen, indem Sie jedes Mal die passende Anzahl an Positionen abschneiden.
