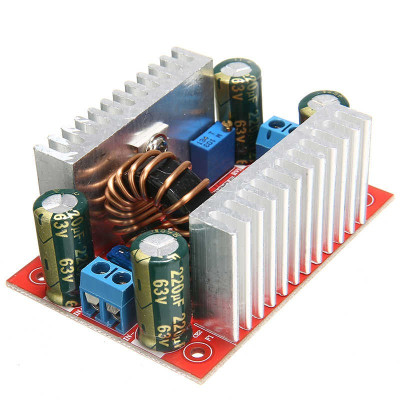

Boost modul, DC-DC, 400W, 8,5-50V, CV, CC
DC-DC feszültségnövelő konverter a feszültség 8,5-50 V-ról 10-60 V-ra történő növelésére, ideális olyan berendezések táplálására, ahol magasabb feszültségre és stabil vezérlésre van szükség. Finom CV és CC beállítást kínál többfordulatú potenciométerekkel, akár 400 W-ig, nagy hatásfokú kivitelben, akár 12 A kimeneti áramot támogat, és radiátorokat tartalmaz a hőelvezetéshez.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
DC-DC feszültségemelés mód 8,5 és 50 V közötti feszültségről 10 és 60 V közötti feszültségre, potenciométerrel folyamatosan állítható.
Ez a modul radiátorokkal rendelkezik a jobb hőelvezetés érdekében, túlzott felmelegedés esetén pedig aktív hűtés ajánlott.
A feszültséget és az áramerősséget két többfordulatú potenciométerrel, csavarhúzó segítségével lehet beállítani.
Specifikációk:
Tápfeszültség: 8,5 - 50 VDC
Bemeneti áram: max. 15 A, 8 A felett aktív hűtést (ventilátort) igényel
Kimeneti feszültség: 10 - 60 VDC, állítható
Kimeneti áram: max. 12A, állítható (a maximális áramot a bemenet és a kimenet közötti feszültségkülönbség határozza meg)
Nyugalmi áram: 10mA
Állandó áram: 0,2 - 12 A
Frekvencia: 150 kHz
Konverziós hatékonyság: 96%
Teljesítmény: 400 W
Fordított polaritás elleni védelem: NINCS
Áramvédelem: Igen, 15 A-es biztosíték. Ez egy hagyományos 15 A-es autóbiztosítékkal cserélhető.
Méretek mm: 48 x 67 x 28 mm
Utasítás:
Példa 12 V-os tápellátásról történő használatra.
A modulon 2 potenciométer található. Irányítsa a modult úgy, hogy a potenciométerek Ön felé nézzenek. Az egyik potenciométer a feszültséghez (a jobb oldali ), a másik az áramhoz (a bal oldali) való. Először forgassa el a feszültségszabályozó potenciométert az óramutató járásával megegyező irányba (jobbra) sokszor, amíg kattanást nem hall. Fordítsa el az árampotenciométert az óramutató járásával ellentétes irányba (balra) néhányszor, amíg kattanást nem hall.
Ebben az esetben a kimeneti feszültségnek meg kell egyeznie a bemeneti feszültséggel.
Forgassa el az áramerősség-potenciométert 5 és 10 fordulat között az óramutató járásával megegyező irányba (minimális áramerősségnél nem fogja tudni beállítani a feszültséget).
Forgasd a feszültségpotenciométert az óramutató járásával ellentétes irányba, és egy bizonyos ponton a kimeneti feszültség fokozatosan növekedni fog a potenciométer elforgatásától függően.
Miután kiválasztottad a kimeneti feszültséget, köss sorba egy multimétert a fogyasztóval az áramerősség méréséhez. A megfelelő potenciométerrel állítsd be az áramerősséget a kívánt értékre.
Probléma:
A kimeneti feszültség megegyezik a bemeneti feszültséggel, a potenciométer működtetésekor nem változik.
Megoldás:
Forgassa el az áramerősség-potenciométert 5 és 10 fordulat között az óramutató járásával megegyező irányba (minimális áramerősségnél nem fogja tudni beállítani a feszültséget).
Forgasd a feszültségpotenciométert az óramutató járásával ellentétes irányba, és egy bizonyos ponton a kimeneti feszültség fokozatosan növekedni fog a potenciométer elforgatásától függően.
- feszültség
- HIRDETÉS
- Tápfeszültség
- 8
- Maximális bemeneti feszültség
- 50
- Minimális kimeneti feszültség
- 10
- Maximális kimeneti feszültség
- 60
- Forrás típusa
- magas
- Áramerősség-szabályozás
- Igen
- Feszültségállítás
- Igen
- Beállítás típusa
- Változó
- Maximális kimeneti áram
- 15
