Neodímium állandó mágnes 5x3, henger alakú, átmérő 5 mm, vastagság 3 mm
Gyors és pontos rögzítésre ideális műszaki alkalmazásokhoz ez a neodímium mágnes nagy vonzóerőt nyújt kompakt kivitelben. Mérete 5x3 mm, állandó mágneses anyagból készült, jó időbeli stabilitással, könnyen beépíthető kis szerelvényekbe, és alkalmas automatizáláshoz, elektronikához, szenzorokhoz, rögzítésekhez és DIY projektekhez.
A termék megvásárlásával jár 0,05 lei hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A 5x3 neodímium állandó mágnes egy kis méretű, henger alakú mágnes, 5 mm átmérővel és 3 mm vastagsággal. Erős mágneses teret hoz létre kis térben, és nem igényel táplálást. Alkalmas Hall-szenzorok és reed-érintkezők működtetésére, házak és ajtók mágneses záraihoz, kis alkatrészek tartóihoz, helyzetjelzőkhöz és 3D nyomtatott prototípusokhoz.
A mágnes neodímium, vas és bór ötvözetéből készült, állandóan mágnesezve. Az északi és a déli pólus általában a henger két sík felületén található. A vonzóerő vas- vagy acéldarabbal való közvetlen érintkezésnél nagy, és a távolság növekedésével gyorsan csökken. Érzékelésnél a mágnes és az érzékelő közötti távolság számít, rögzítésnél pedig az érintkezési felület.

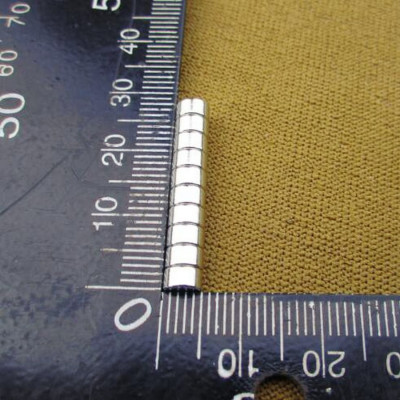

A főbb jellemzők közé tartozik a henger alak, a 5 x 3 mm-es kis méret és a táplálás nélküli működés, láb nélkül és elektromos csatlakozások nélkül. Tíz egymásra helyezett mágnes 30 mm magas oszlopot alkot.
Specifikációk:
Típus: Állandó mágnes
Anyag: Neodímium, vas, bór
Forma: Henger
Átmérő: 5 mm
Vastagság: 3 mm
Méret: 5 x 3 mm
Használat:
Azonosítsa a pólusokat a szerelés előtt. Közelítsen egy iránytűt az egyik sík felülethez. Az északot mutató tű vége a mágnes déli pólusa felé vonzódik. Jelölje meg az azonosított oldalt, például jelölőtoll pontjával azon az alkatrészen, amelybe a mágnest szereli.
Válassza ki a rögzítés módját. Süllyesztett szereléshez készítsen 5 mm átmérőjű és 3 mm mélységű furatot, amelyben a mágnes a felülettel egy szintben marad. Sík felületekhez használjon cianoakrilát vagy epoxi ragasztót, miután mindkét felületet izopropil-alkohollal zsírtalanította. Használat előtt hagyja a ragasztót teljesen megkeményedni.
Ideiglenes rögzítéshez helyezze a mágnest közvetlenül vas- vagy acéldarabra. Az alumínium, réz vagy műanyag darabokat nem vonzza.
Hall-szenzoros vagy reed-érintkezős érzékelésnél a rögzítés előtt ellenőrizze a működést úgy, hogy a mágnest a végleges helyzetben kézben tartja. Kb. 2 mm távolságról induljon a mágnes és az érzékelő között. Ezután fokozatosan növelje a távolságot addig a határig, ameddig az érzékelő még biztonságosan kapcsol, majd a végleges munkatávolságot ennek a határnak határozottan alatta válassza meg. Ha az érzékelő nem reagál, fordítsa a mágnest az ellenkező oldalával az érzékelő felé.
Az egymáshoz tapadt mágneseket oldalirányú csúsztatással válassza szét, ne a tengely irányában húzva. Lassan vigye őket a szerelési helyre, mert ha hirtelen egymás felé ugranak, összeütközhetnek és eltörhetnek. Több mágnessel végzett munka közben viseljen védőszemüveget.
Ne melegítse túlzottan a mágnest, például forrasztópáka közelében, mert elveszíti az erejét. Tartsa a mágnest távol adathordozóktól, kártyáktól és beültetett orvosi eszközöktől.
- Méretek
- 5 x 3 mm
- Anyag
- Neodímium, vas, bór
- Típus
- Állandó mágnes
- Vastagság
- 3 mm
- Átmérő
- 5 mm
- Alak
- Henger
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Vélemények (4) - Vélemény moderálása
super ok
BUN
Produse f.bune
Ok ! 5*****,
Az 5x3-as neodímium mágnes egy kicsi, henger alakú, állandó mágnes, amelynek átmérője 5 mm, vastagsága 3 mm. Olyan elektronikai és mechanikai projektekben használják, amelyekhez erős mágneses mező kell kis térben. Példák: Hall-szenzorok és reed-érintkezők működtetése, mágneses zárak dobozokhoz és ajtókhoz, kis alkatrészek tartói, pozíciójelzők és 3D nyomtatott prototípusok.
A terméknek nincs tápellátása, vezérlője vagy programja, ezért ez az útmutató csak azt magyarázza el, hogyan válasszuk ki az irányt, hogyan rögzítsük a mágnest, és hogyan ellenőrizzük egy alkalmazásban.
Működés:
A mágnes neodímium, vas és bór ötvözetéből készül, és tartósan mágnesezett. Maga körül egy északi és egy déli pólusú mágneses teret hoz létre, energiafogyasztás nélkül. Az ilyen henger alakú mágnesek pólusai általában a két sík felületen helyezkednek el. Ezért a beépítés előtt ellenőrizni kell az irányt, ahogy azt a Beállítás részben leírjuk.
A henger térfogatát a V = pi x r x r x h képlettel számoljuk. Ennél a mágnesnél r = 2.5 mm és h = 3 mm, így V = 3.14 x 2.5 x 2.5 x 3 = körülbelül 59 mm3, vagyis 0.059 cm3. A szinterezett neodímium ötvözetek sűrűsége körülbelül 7.5 g/cm3, így a mágnes tömege körülbelül 0.44 g. Kicsi és könnyű, de mágneses tere sok észlelési és rögzítési alkalmazáshoz elegendő.
A vonzóerő a távolsággal nagyon gyorsan csökken. Egy mágnes erősen vonz egy vasból készült tárgyat, ha az érintkezik vele, de néhány milliméterrel távolabb az erő már sokkal kisebb. Ezért a szenzoroknál a mágnes és a szenzor közötti távolság számít, rögzítésnél pedig az érintkező felület. Tíz egymásra helyezett mágnes hossza 30 mm, vagyis 10 x 3 mm.
Csatlakoztatás:
A mágnesnek nincsenek lábai, elektromosan nem csatlakoztatható. Nincs szüksége tápfeszültségre, logikai szintekre vagy ellenállásokra. Távolról hat más alkatrészekre, például egy Hall-szenzorra, egy reed-érintkezőre vagy egy vasdarabra.
| Termék láb | Ehhez csatlakozik | Szerep |
|---|---|---|
| Nincs lába | Semmihez | A mágneses téren keresztül hat a közelben lévő szenzorokra vagy vasdarabokra. |
Beállítás:
1. lépés: azonosítsa a pólusokat. Közelítsen egy iránytűt a mágnes egyik síkfelületéhez. Az iránytű tűjének az északot mutató vége a mágnes déli pólusa felé fordul. Jelölje meg a felületet, amelyet azonosított, például egy filctollas pöttyel a csomagoláson vagy azon az alkatrészen, amelybe beépíti. Ha nincs iránytűje, használhat egy már megjelölt másik mágnest. Az egymást taszító felületek azonos pólusúak.
2. lépés: válassza ki a rögzítési módot az alábbi táblázatból.
| Módszer | Mikor használjuk | Megjegyzések |
|---|---|---|
| 5 mm átmérőjű fészek | Műanyagba, fába vagy 3D nyomtatott darabokba süllyesztett beépítés | A 3 mm mély fészek a mágnest a felület szintjén tartja. Szoros, játékmentes illesztéshez a fészek átmérője kissé kisebb lehet a mágnesnél, és a mágnest enyhe préselés mellett kell becsúsztatni. |
| Cianoakrilát vagy epoxi ragasztó | Sík felületekre történő rögzítés | Zsírtalanítsa a felületeket izopropil-alkohollal, és hagyja, hogy a ragasztó teljesen megkössön a használat előtt. |
| Közvetlen vonzás | Ideiglenes rögzítés vas vagy acél darabon | Ragasztót nem igényel. Az alumínium, réz, műanyag vagy austenites rozsdamentes acél darabokat nem vonzza. |
3. lépés: válassza szét a mágneseket óvatosan. Ha több mágnes van egymáshoz ragadva, ne a tengely irányába húzza őket. Csúsztassa őket oldalirányban egymáshoz képest, amíg el nem válnak. A mágneseket óvatosan vigye a beépítési helyre, mert ha hirtelen egymásnak ütköznek, összetörhetnek.
4. lépés: őrizze meg a pozíciót és az irányt. Szenzor vagy érintkező melletti beépítésnél a mágnest csak akkor rögzítse véglegesen, miután a végső helyzetben, kézben tartva ellenőrizte a működést.
Használati példa:
Példa: szekrényajtó zárt állapotának érzékelése reed-érintkezővel vagy Hall-szenzorral. A mágnest az ajtólapba, a szenzort pedig a keretbe építjük, egymással szemben.
Jelölje meg a mágnes déli pólusát az iránytűvel, ahogy fent leírtuk. Rögzítse a szenzort a keretre, és csatlakoztassa a körébe a szenzor dokumentációját követve. Közelítse a mágnest a szenzorhoz, sík felületével a szenzor felé, körülbelül 2 mm-es távolságból indulva. A reed-érintkezőnek zárnia kell a kört, ezt multiméterrel, folytonosság módra állítva láthatja. A Hall-szenzor kimenetének állapotot kell váltania. Ezután fokozatosan növelje a távolságot addig a határig, ameddig a szenzor még biztonságosan kapcsol. A végső munkatávolságnak egyértelműen e határ alatt kell lennie, hogy legyen tartalék.
Ha a szenzor nem kapcsol, fordítsa a mágnest a másik felületével a szenzor felé. A bipoláris vagy unipoláris Hall-szenzorok másként reagálnak a két pólusra. Ha a kapcsolás stabil, fúrjon az ajtólapba 5 mm átmérőjű és 3 mm mély fészket, és ragasztóval rögzítse a mágnest, a megjelölt felületével a szenzor felé fordítva.
Gyakori problémák:
A szenzor nem reagál a mágnesre. Gyakori oka a rossz pólus vagy a túl nagy távolság. Megoldás: fordítsa a mágnest a másik felületével a szenzor felé, és csökkentse a közöttük lévő távolságot. Ellenőrizze a szenzor helyzetét is, mert sok reed-érintkező jobban reagál, ha a mágneses tér párhuzamos a testével.
A mágnes leválik a felületről. Oka általában a piszkos vagy zsíros felület, vagy a nem megfelelő ragasztó. Megoldás: tisztítsa meg mindkét felületet izopropil-alkohollal, használjon cianoakrilát vagy epoxi ragasztót, és várja meg a teljes megkötést.
A mágnes eltört vagy kipattant. Oka az, hogy egy másik mágnesnek vagy vasdarabnak hirtelen ütközött, amikor magához vonzotta. A neodímium ötvözetek kemények, de törékenyek. Megoldás: tartsa távol egymástól a mágneseket, lassan vigye őket a beépítési helyre, és több mágnes használatakor viseljen védőszemüveget.
A mágnes elvesztette erejét. Oka lehet az erős melegedés, például forrasztás forrasztópákával a közelben, vagy hő forrás mellett hagyása. Megoldás: tartsa a mágnest távol a hőforrásoktól. A túlzottan felmelegített mágnes nem nyeri vissza az eredeti erejét, ezért cserére szorul.
A mágnesek egymáshoz ragadtak és nehezen szétválaszthatók. Oka az érintkező síkfelületek közötti vonzás. Megoldás: csúsztassa őket oldalirányban egymáshoz képest, ahelyett hogy a tengely irányába húzná.
Korlátok és tanácsok:
A mágnes kicsi, ezért hatótávolsága néhány milliméter nagyságrendű. Nagyobb távolságokhoz használjon érzékenyebb szenzort, vagy több egymásra helyezett mágnest, figyelembe véve, hogy tíz mágnes 30 mm hosszú oszlopot alkot.
A neodímium törékeny és hőre érzékeny, ezért kerülje az ütéseket, az erős préselést és a forrasztópáka közelségét. Tartsa a mágneseket távol bankkártyáktól, adathordozóktól és beültetett orvosi eszközöktől.
Ugyanilyen típusú mágnesekkel építhet mágneses zárakat dobozokhoz, ajtó- vagy fedélérzékelőket, mozgó alkatrészek pozíciójelzőit, valamint szerszámok vagy kis vasdarabok tartóit.
