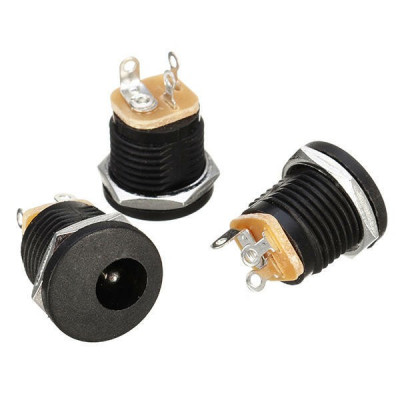

Panelba szerelhető DC aljzat 5.5x2.1, 14 mm-es furattal, 3 forrasztófüllel
Panelba szerelhető 5.5x2.1 DC aljzat tápellátáshoz, ideális elektronikai projektekhez és ipari berendezésekhez. A 14 mm-es furatba történő rögzítés stabil fixálást biztosít, a csatlakozás megbízható és a bekötés gyors, a karbantartás pedig egyszerű.
A termék megvásárlásával jár 0,08 lei hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Az 5.5 x 2.1 mm-es, panelba szerelhető DC tápaljzat olyan csatlakozó, amelyet egy készülék házának lyukába vagy előlapjára kell szerelni. Ezen keresztül érkezik a tápfeszültség egy külső, 5.5 x 2.1 mm-es dugasszal ellátott tápegységről, anélkül, hogy a kábelek közvetlenül átvezetnének a doboz falán. Laboratóriumi tápegységekhez, erősítőkhöz, LED-szalagokhoz, ventilátorokhoz, kamerákhoz és más dobozba épített készülékekhez alkalmas.
Az aljzat 5.5 mm külső és 2.1 mm belső átmérőjű dugaszokat fogad. A 14 mm átmérőjű lyukba a menetes test és a hatlapfejű anyacsavar segítségével rögzíthető. Hátulján három forrasztófül található. A PIN a középső érintkezőhöz, a SLEEVE az aljzat külső falához van kötve, az SW pedig egy kapcsoló érintkező.
A főbb jellemzők közé tartozik a fekete műanyag test külső menettel, a fém hatlapfejű anyacsavar a panelba rögzítéshez, a középső pin a tápfeszültség pozitív pólusához, a külső érintkező a földeléshez, az SW kapcsoló érintkező, valamint a három, lyukkal ellátott forrasztófül a vezetékek forrasztásához. Az aljzatnak nincs saját tápellátása, a tápegység egyenfeszültségét továbbítja a terhelés felé.
Specifikációk:
Típus: DC tápaljzat, panelba szereléshez
Kompatibilis dugasz: 5.5 x 2.1 mm (külső átmérő 5.5 mm, belső átmérő 2.1 mm)
Érintkezők: 3 forrasztófül (PIN, SLEEVE, SW)
Rögzítés: menetes test hatlapfejű anyacsavarral
Szerelőfurat átmérője: 14 mm
Szín: Fekete
Elrendezés:
| Elem | Funkció |
|---|---|
| Elülső nyílás középső pinnel | Fogadja a tápegység dugaszát. A középső pin a dugasz 2.1 mm-es belső furatába illeszkedik. |
| Menetes test | Átmegy a panel 14 mm-es furatán, és megtartja a rögzítő anyacsavart. |
| Hatlapfejű anyacsavar | A panel hátoldaláról kell meghúzni, és rögzíti az aljzatot a furatban. |
| PIN forrasztófül | A középső pinhez kötött érintkező. Konvenció szerint a tápfeszültség pozitív pólusaként használják. |
| SLEEVE forrasztófül | Az aljzat külső falához kötött érintkező, amely a dugasz hüvelyéhez ér. Negatív pólusként vagy földelésként használják. |
| SW forrasztófül | Kapcsoló érintkező. Amíg nincs dugasz bedugva, a SLEEVE forrasztófülhöz ér, és amikor a dugasz az aljzatba kerül, elválik tőle. |
| Szigetelő alap | Villamosan elválasztja a forrasztófüleket egymástól, és megtartja őket az aljzat teste mögött. |
Pinout:
| Csatlakozó | Pin | Funkció |
|---|---|---|
| DC 5.5 x 2.1 aljzat | PIN | Középső pin, konvenció szerint a tápfeszültség pozitív pólusa |
| DC 5.5 x 2.1 aljzat | SLEEVE | Külső érintkező, negatív pólus vagy földelés |
| DC 5.5 x 2.1 aljzat | SW | Kapcsoló érintkező, dugasz nélkül a SLEEVE-hez kötött, a bedugott dugasszal nyitott |
Használat:
Ne használja az aljzatot 220 VAC hálózati feszültséghez, mert kizárólag kisfeszültségű egyenáramú tápellátáshoz készült.
Az aljzaton semmi nincs megjelölve, ezért a forrasztás előtt azonosítsa a forrasztófüleket. Állítsa a multimétert folytonosság-mérésre, és dugasz nélkül keresse meg az SW forrasztófület, amely a SLEEVE-hez vezet.
Ezután dugjon be egy 5.5 x 2.1 mm-es dugaszt, és mérjen a dugasz belső csúcsa és az egyes forrasztófülek között. Az a forrasztófül, amely a középső pinhez vezet, a PIN, az, amely a dugasz hüvelyéhez vezet, a SLEEVE.
Fúrjon a panelbe 14 mm-es fúróval, helyezze be az aljzatot a panel előlapja felől, majd a hátoldalon húzza meg az anyacsavart a menet erőltetése nélkül.
Húzzon egy-egy hőzsugorcsövet minden vezetékre, forrassza a pozitív vezetéket a PIN-re, a negatív vezetéket a SLEEVE-re, majd ellenőrizze, hogy a forrasztás nem köti-e össze két forrasztófület, és szigetelje minden kötést.
Csatlakoztatás előtt ellenőrizze a tápegység címkéjét. A legtöbb tápegység pozitívja a középső pinen van, a fordított polaritású tápellátás viszont károsíthatja a terhelést.
Dugja be a dugaszt az aljzatba, csatlakoztassa a tápegységet a hálózatra, és multiméterrel, DC feszültségmérésre állítva mérje a feszültséget, a piros mérővezetéket a PIN-re, a feketét a SLEEVE-re kötve. Pozitív érték, amely közel van a tápegység feszültségéhez, azt jelzi, hogy a polaritás helyes.
Ne használjon 2.5 mm-es belső átmérőjű dugaszt, mert az lazán illeszkedik és gyenge érintkezést ad.
A terhelés áramát tartsa a lehető legalacsonyabbra, 1 A alatt, a biztonság kedvéért inkább 0.5 A alatt. Nagyobb áramokhoz megfelelően méretezett csatlakozót válasszon.
- Típus
- DC tápaljzat (anya), panelbe szerelhető
- Szín
- Fekete
- Tűk száma
- 3
- Csatlakozó típusa
- 5.5 x 2.1 mm
- Szerelés
- Panelre szerelhető, menettel és anyával
- Rögzítőfurat átmérője
- 14 mm
