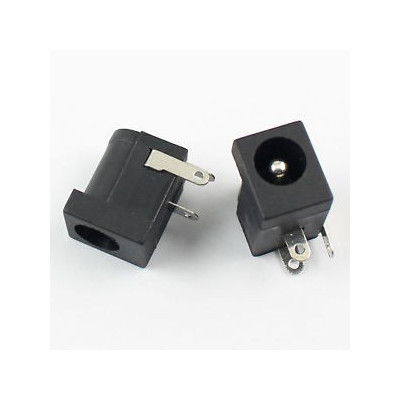

PCB anya tápcsatlakozó DC-005, 5.5x2.1mm, 3 tű, 30V, 1A
5.5x2.1 mm-es, 3 tűs PCB anya tápcsatlakozó, amely gyorsan kialakítható tápbemenetek megvalósítására elektronikai lapokon és Arduino projektekben. Közvetlenül PCB-re forrasztható, stabil csatlakozást biztosít szabványos DC adapterekhez, robusztus kivitele biztonságos érintkezést nyújt, és alacsony feszültségű alkalmazásokban prototípusgyártásra és javításokra is alkalmas.
A termék megvásárlásával jár 0,07 lei hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A DC-005 anya tápcsatlakozó nyomtatott áramköri lapra szerelhető tápaljzat, amelybe hálózati adapter dugója illeszthető, amelynek külső átmérője 5.5 mm, középső tűje pedig 2.1 mm. Arra szolgál, hogy külső adapterről egyenfeszültséget juttasson egy saját áramkörre, próbapanelre vagy a felhasználó által épített készülékbe, legfeljebb 30 VDC feszültségig.
Az aljzatnak három forrasztási érintkezője van: a középső tű a dugó aktív pólusához, egy oldalsó érintkező a fémhüvelyhez, a harmadik érintkező pedig egy belső kapcsolóhoz tartozik, amelyet a dugó behelyezésekor mechanikusan működtetnek. A névleges áramerősség 1 A, a fekete műanyag ház pedig kompakt méretű, kisméretű áramkörökhöz való.
A főbb jellemzők közé tartozik a forrasztásos PCB-szerelés, az 5.5 x 2.1 mm-es dugókhoz való elülső nyílás, a belső kapcsolóérintkező, amely jelezheti a dugó jelenlétét, valamint az egyszerű, könnyen cserélhető kivitel. Általában középen pozitív polaritású hálózati adapterekkel használják.
Specifikációk:
Maximális feszültség: 30 VDC
Maximális áramerősség: 1 A
Modell: DC-005
Típus: Anya aljzat PCB-szerelésre
Dugó külső átmérője: 5.5 mm
Középső tű átmérője: 2.1 mm
Érintkezők száma: 3
Extra: Belső kapcsolóérintkező (PIN3)
Szín: Fekete
Méretek: 14.2 x 9 x 15.1 mm
Lábkiosztás:
| Csatlakozó | Tű | Funkció |
|---|---|---|
| DC-005 | PIN1 | Középső tű, plusz a középen pozitív polaritású adaptereknél |
| DC-005 | PIN2 | Fémhüvely, mínusz a középen pozitív polaritású adaptereknél |
| DC-005 | PIN3 | Belső kapcsolóérintkező, nem földelés |
Használat:
Forrasztás előtt azonosítsa a tűket, mivel helyzetük gyártási tételenként kissé eltérhet. Dugjon az aljzatba egy 5.5 x 2.1 mm-es dugót, a hálózatra ne csatlakoztassa, állítsa a multimétert folytonosságmérésre, és az egyik szondát tegye a dugó középső csúcsára, a másikat pedig a csatlakozó minden tűjére. Az a tű, amelynél a multiméter jelez, a PIN1.
Ismételje meg a mérést úgy, hogy az egyik szondát a dugó fém testére helyezi, így megtalálja a PIN2-t. A fennmaradó tű a PIN3, a belső kapcsoló érintkezője.
Forrassza fel a csatlakozót a próbapanelre vagy a PCB-re a dugó behelyezése előtt, minden tűnél rövid érintkezéssel, mert a műanyag ház deformálódhat, ha túlságosan felmelegszik.
Csatlakoztassa a PIN1-et az áramkör pluszpólusához, a PIN2-t pedig a mínuszpólusához. Ha nincs szükség kapcsolóra, hagyja a PIN3-at csatlakoztatatlanul.
Csatlakoztatás előtt ellenőrizze az adapteren a polaritásjelölést, és csak középen pozitív adaptereket használjon. Ne kapcsoljon 30 VDC-nél nagyobb feszültséget, és ne lépje túl az 1 A áramerősséget.
A kapcsoló működésének ellenőrzéséhez mérje a folytonosságot a PIN3 és a másik két tű között, először dugó nélkül, majd a dugó behelyezésekor. Az a tű, amelynél az állapot megváltozik, a kapcsoló párja.
- Méretek
- 14.2 x 9 x 15.1 mm
- Modell
- DC-005
- Típus
- Anya aljzat NYÁK-ra szereléshez
- Szín
- Fekete
- Tűk száma
- 3
- Maximális áram
- 1 A
- Külső átmérő
- 5.5 mm
- Maximális feszültség
- 30 V DC
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Vélemények (9) - Vélemény moderálása
Folosite la incarcare acumulatoare
F.BUN
Super
Am primit exact produsul comandat..Produs de calitate
SUPER!!!
Az DC-005 típusú, 5.5 x 2.1 mm-es, 3 tűs PCB anyacsatlakozó az a tápcsatlakozó aljzat, amelybe a középen pozitív hálózati adapter dugója illeszkedik. Saját áramkörhöz, próbapanelhez vagy általad épített készülékhez használod, hogy a külső adapterről érkezzen a tápfeszültség.
Ez az útmutató nem használ fejlesztőkártyát, és nincs hozzá program. A csatlakozót 12 VDC 1 A-es adapterrel, 1 kΩ-os ellenállással és 5 mm-es piros LED-del helyezzük üzembe, amely a tápfeszültség jelenlétét jelzi.
Működése:
Az aljzatnak 2.1 mm-es középső érintkezője és 5.5 mm átmérőjű fém köpenye van. Amikor az adapter dugója becsúszik az aljzatba, a dugó hegye a középső érintkezőhöz, a dugó teste pedig a köpenyhez ér. Középen pozitív adapter esetén a középső érintkező viszi a pluszt, a köpeny pedig a mínuszt. A PIN1 a középső érintkező, azaz a plusz, a PIN2 pedig a köpeny, azaz a mínusz.
A PIN3 egy belső kapcsoló érintkezője, amely a dugó behelyezésekor mechanikusan nyit vagy zár. Ez nem a föld. Használható például arra, hogy az adapter csatlakoztatásakor lekapcsoljon egy belső akkumulátort. Az alábbi tesztkapcsolásban nem használjuk, szabadon hagyjuk.
A csatlakozó 30 VDC-re és 1 A terhelőáramra méretezett. A piros LED-hez, amelynek nyitófeszültsége kb. 2 V, és 10 mA-rel táplálják, a korlátozó ellenállás így számítható: R = (12 V - 2 V) / 10 mA = 1 kΩ. Az ellenállás disszipált teljesítménye P = 0.01 A x 0.01 A x 1000 Ω = 0.1 W, így 0.25 W-os ellenállás elegendő.
Csatlakoztatás:
Csak 5.5 x 2.1 mm-es, középen pozitív dugóval rendelkező 12 VDC 1 A-es adapterről táplálja az áramkört, miután ellenőrizte az adapter címkéjén lévő polaritásjelölést. Az áramkör tisztán analóg, ezért nincsenek logikai szintek, szintillesztő vagy felhúzó ellenállások. A csatlakozót a dugó behelyezése előtt forrassza a panelra.
| Csatlakozó tű | Ehhez csatlakozik | Szerep |
|---|---|---|
| PIN1 (középső) | 1 kΩ-os ellenállás, 1. vég | Tápfeszültség plusz, 12 VDC |
| 1 kΩ-os ellenállás, 2. vég | Az 5 mm-es piros LED anódja (hosszú láb) | Korlátozza a LED áramát kb. 10 mA-re |
| A LED katódja (rövid láb) | PIN2 (köpeny) | Visszatérés a mínuszra |
| PIN3 (kapcsoló) | Szabadon | Belső kapcsolóérintkező, ebben a tesztben nem használt |
A tűk helyzete tételenként kissé eltérhet. Általában a hátul lévő széles lamella a PIN1, de a Beállítás szakaszban leírt multiméteres ellenőrzés kötelező.
Gombok, szabályozók és jelzők:
A csatlakozón nincsenek saját gombok, potenciométerek vagy LED-ek. Az egyetlen elem, amely a működtetésre reagál, a belső kapcsoló érintkezője, a tesztkapcsolásban pedig egy külső LED kerül hozzá.
| Elem | Mit csinál | Hogyan használjuk |
|---|---|---|
| PIN3 (kapcsolóérintkező) | Nyit vagy zár, amikor a dugó be van dugva az aljzatba | Multiméterrel folytonosságra mérjük, a dugó kihúzott és behelyezett állapotban. Ha nincs rá szükség, szabadon hagyjuk |
| 5 mm-es piros LED (külső) | Jelzi, hogy a PIN1 és a PIN2 között feszültség van | Folyamatosan világít, ha az adapter csatlakoztatva van és a polaritás helyes |
A kapcsoló működésének megfigyeléséhez állítsa a multimétert folytonosság módba, az egyik szondát tegye a PIN3-ra, a másikat pedig előbb dugó nélkül sorban a másik két tűre. Jegyezze fel, melyiken szól. Ezután dugja be a dugót, adapter nélkül, és ismételje meg a mérést. Az a tű, amelynél az állapot megváltozik, a kapcsoló párja.
Beállítás:
A csatlakozónak nincsenek üzemmódjai, beállításai vagy memóriája, de egy rövid ellenőrzés forrasztás előtt elkerüli a polaritáshibákat.
Állítsa a multimétert folytonosság módba. Dugjon az aljzatba egy 5.5 x 2.1 mm-es dugót, anélkül hogy hálózatra csatlakoztatná. Az egyik szondát a dugó középső hegyére, a másikat sorban a csatlakozó minden tűjére tegye. Az a tű, amelynél a multiméter szól, a PIN1.
Ismételje meg úgy, hogy az egyik szondát a dugó fém testére teszi, hogy megtalálja a PIN2-t. A megmaradt tű a PIN3, vagyis a kapcsoló.
| Tű | Érintkező | Használat a tesztben |
|---|---|---|
| PIN1 | Középen, plusz | Az 1 kΩ-os ellenállás felé |
| PIN2 | Köpeny, mínusz | Az LED katódja felé |
| PIN3 | Kapcsoló | Szabadon |
Forrasszon gyorsan, minden tűnél rövid érintkezéssel, mert a műanyag test deformálódhat, ha túlmelegszik.
Használati példa:
A példa egy 12 VDC-s tápfeszültség-jelző. Forrassza a csatlakozót a próbapanelra. Forrassza az 1 kΩ-os ellenállást a PIN1 és az 5 mm-es piros LED anódja közé. Az anód a LED hosszabb lába. A katódot, a rövidebb lábat, forrassza a PIN2-höz. A PIN3-at hagyja szabadon.
Ellenőrizze még egyszer a LED és az adapter polaritását, majd dugja be a 12 VDC 1 A-es adapter dugóját az aljzatba. A LED-nek folyamatosan kell világítania. Az áramkörön kb. 10 mA folyik, így a csatlakozó messze az 1 A-es határ alatt terhelődik, az 0.25 W-os ellenállás pedig legfeljebb enyhén meleg lesz.
Ha kihúzza a dugót, a LED azonnal kialszik. Ez azt mutatja, hogy minden érintkező megfelelően működik. Ugyanez az aljzat ezután már a valódi áramkört is táplálhatja, legfeljebb 1 A terhelőárammal.
Gyakori problémák:
A LED nem világít. A leggyakoribb ok a fordítva beforrasztott LED, vagy a fordított polaritású adapter, amelynek pluszja a köpenyen van. Ellenőrizze az adapter polaritásjelölését, fordítsa meg a LED-et, és nézze meg, hogy az ellenállás sorosan van-e vele.
A LED nem világít, pedig a polaritás helyes. Valószínűleg az egyik tűt rosszul forrasztották. Folytonosság móddal azonosítsa a PIN1, a PIN2 és a PIN3 tűket, és forrassza újra a kötéseket.
A LED villog, vagy csak akkor világít, amikor mozgatja a dugót. A dugó belső átmérője hibás lehet, például 2.5 mm a 2.1 mm helyett, vagy hidegforrasztás van. Ellenőrizze a dugó méretét, és forrassza újra az érintkezőket.
A csatlakozó teste deformálódott vagy megolvadt a tűk körül. A forrasztás túl sokáig tartott, vagy a forrasztópáka túl forró volt. Használjon rövid érintkezést minden tűnél, és ha a műanyag deformálódott, cserélje ki a csatlakozót.
Korlátok és tanácsok:
A csatlakozó legfeljebb 30 VDC-re és 1 A-re méretezett. Nagyobb áramú forrásoknál a megfelelő áramra méretezett csatlakozót használjon. Hálózati feszültséghez nem alkalmas.
Az aljzat csak 5.5 x 2.1 mm-es dugókat fogad el. A polaritást nem a csatlakozó, hanem az adapter határozza meg, ezért csatlakoztatás előtt mindig ellenőrizze a polaritásjelölést. Olyan projekteknél, amelyeket rosszul lehet táplálni, az aljzat után tegyen egy diódát sorba, vagy fordított polaritás elleni védelmet.
A PIN3 érintkezője tovább használható arra, hogy egy belső tápforrást, például akkumulátort kapcsoljon ki vagy be a külső adapter csatlakoztatásakor.
