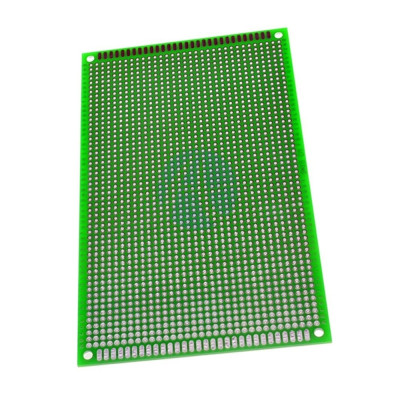

Placă PCB prototipare, 9 x 15 cm, o față, FR4, pas 2,54 mm
Ideală pentru realizarea rapidă a prototipurilor și a montajelor electronice, această placă PCB pentru prototipare cu o față oferă o bază solidă și fiabilă pentru lipire și testare. Are dimensiuni 9 x 15 cm pentru proiecte medii, este fabricată din FR4 rezistent, asigură stabilitate mecanică și o manipulare ușoară în atelier sau laborator.
A termék megvásárlásával jár 0,52 lei hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Placa PCB de prototipare cu o singură față cuprată este un suport universal pentru lipirea componentelor cu terminale prin găuri. Pe ea se montează rezistoare, condensatoare, LED-uri, circuite integrate DIP, conectori și module cu pini, iar un montaj făcut pe breadboard devine un circuit stabil și durabil. Este potrivită pentru prototipuri, montaje de laborator, proiecte școlare și mici serii de circuite realizate manual.
Placa este realizată din FR4, laminat din fibră de sticlă impregnată cu rășină epoxidică, și are dimensiunea de 9 x 15 cm. Găurile sunt dispuse la pasul standard de 2,54 mm (0,1 inch), pas pe care îl au circuitele integrate DIP, barele de pini și majoritatea conectorilor. Fiecare gaură are în jur o pastilă de cupru individuală, iar pastilele nu sunt legate între ele. Toate conexiunile circuitului se realizează prin lipire, cu punți de aliaj sau cu fire scurte.
Printre caracteristicile principale se numără matricea densă de găuri cu pastile individuale, rândurile de pastile de pe marginile plăcii, utile pentru fire de alimentare sau conectori, și cele 4 găuri de fixare din colțuri pentru șuruburi și distanțiere. Placa nu conține componente active și nu are alimentare proprie, deci rămâne complet la dispoziția utilizatorului pentru orice schemă.
Specificații:
Tip placă: Prototipare, cu o singură față cuprată
Material: FR4
Pas găuri: 2,54 mm
Găuri de fixare: 4, în colțuri
Dimensiuni: 9 x 15 cm
Layout:
| Element | Funcție |
|---|---|
| Găuri la pas de 2,54 mm | Primesc terminalele componentelor cu pini prin găuri și formează punctele de lipire ale circuitului. |
| Pastile individuale | Câte o pastilă de cupru în jurul fiecărei găuri, nelegată de pastilele vecine. Conexiunile se fac prin lipire, cu punți de aliaj sau cu fire. |
| Pastile de pe marginile plăcii | Puncte de legătură pentru fire de alimentare sau conectori lipiți de utilizator. |
| Găuri de fixare din colțuri | Fixarea plăcii într-o carcasă sau pe un suport, cu șuruburi și distanțiere. |
Utilizare:
Stabiliți amplasarea componentelor înainte de lipire, pe fața fără cupru, și lăsați cel puțin o gaură liberă între componentele mari.
Introduceți terminalele componentei în găuri, întoarceți placa pe fața cuprată și îndoiți ușor terminalele spre exterior, ca piesa să nu cadă.
Încălziți simultan pastila și terminalul timp de 1 - 2 secunde, apoi aduceți aliajul de lipit în punctul de contact, nu pe vârful letconului. Lipitura corectă formează un con lucios care acoperă pastila.
Nu mișcați piesa până când lipitura s-a răcit, pentru a evita lipiturile reci, care sunt mate și fragile.
Realizați conexiunile dintre pastile cu punți de aliaj sau cu fire scurte, deoarece placa nu are trasee gata făcute.
Tăiați terminalele care ies prea mult după ce lipitura s-a răcit și lăsați 1 - 2 mm deasupra aliajului.
Limitați contactul letconului cu o pastilă la câteva secunde și evitați dezlipirea repetată a aceleiași componente, pentru că pastila se poate desprinde de pe placă.
Nu forțați terminalele groase în găuri. Subțiați-le ușor cu o pilă sau folosiți un fir scurt între piesă și placă.
Verificați înainte de alimentare, cu multimetrul pe poziția de continuitate, că nu există scurtcircuit între plus și minus și că fiecare legătură din schemă este făcută.
Alimentați circuitul respectând tensiunea și polaritatea cerute de componentele lipite, deoarece placa în sine nu limitează și nu protejează nimic.
Fixați placa în carcasă sau pe suport cu șuruburi și distanțiere prin găurile din colțuri.
- Méretek
- 9 x 15 cm
- Anyag
- FR4
- Típus
- Egyoldalas próbapanel
- Tüskeosztás
- 2.54 mm
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Vélemények (7) - Vélemény moderálása
Foarte bun
cele mai bune preturi de pe piata,la acelasi nivel de calitate
Ok
IDEALA
Ok
A 9 x 15 cm-es prototípus NYÁK-lap egy univerzális FR4 hordozó, egyoldalas rézbevonattal és standard 2.54 mm-es lyukosztással. Erre lyukon átmenő kivezetésű alkatrészeket forraszthat, az ellenállásoktól és LED-ektől kezdve a DIP integrált áramkörökön, csatlakozókon és tűs modulokon át, hogy a kenyérpalás (breadboard) összeállítást stabil áramkörré alakítsa.
A lapon nincs vezérlő, nem táplálható és nem programozható. Az útmutató egy egyszerű, 5 VDC tápról működtetett összeállítást használ, program és fejlesztőkártya nélkül. Lépésről lépésre bemutatja, hogyan kell elhelyezni és forrasztani az alkatrészeket, és hogyan kell ellenőrizni az összeállítást.
Működés:
A lap egy FR4 lemez, epoxigyantával itatott üvegszálas laminátum, egyik oldalán rézbevonattal. A rézben minden lyuk körül külön forrasztópad van kialakítva. A padok nincsenek egymással összekötve, így a lap nem tartalmaz kész kapcsolatot. Minden áramköri összeköttetést Ön hoz létre: egy csepp forrasztóón, egy rövid huzal vagy egy forrasztási híd segítségével két szomszédos pad között.
A lyukak távolsága 2.54 mm, vagyis 0.1 inch. Ez a lépésköz a DIP integrált áramkörök lábainak, a tüskesoroknak, a csatlakozóknak és a legtöbb makereknek szánt modulnak a lépésköze, ezért ezek közvetlenül illeszkednek a lyukakba. Egy keskeny DIP áramkör két lábsora közötti távolság 7.62 mm, vagyis 3 lépés.
A 9 x 15 cm-es méret esetén a pozíciók számának kiszámítása egyszerű: 90 / 2.54 = 35.4 és 150 / 2.54 = 59.1. A két oldalon tehát legfeljebb 35, illetve 59 lyuk fér el, a valódi szám ennél kicsit kevesebb a széleken és a sarkokban lévő rögzítőlyukak miatt. Ezeket az értékeket használja az elhelyezés tervezéséhez forrasztás előtt.
Csatlakoztatás:
A lapnak nincsenek jelcsatlakozó tűi, és önmagában nem csatlakozik egyetlen tápforráshoz sem. Az útmutatóban szereplő tesztáramkör egy piros LED, amelyet 5 VDC 1 A-es hálózati adapterről táplálunk, a kimenet pedig 5.5 x 2.1 mm-es jack adapterre van kivezetve, csavaros kapcsokkal. A tápfeszültség 5 V, logikai szinteket nem kell illeszteni, és nincs szükség szintillesztőre vagy pull-up ellenállásokra. A hálózati adaptert csak akkor dugja a konnektorba, ha az összeállítás elkészült és ellenőrizve van.
| Lapon lévő pont | Csatlakozik ide | Szerep |
|---|---|---|
| Az a pad, ahová a 330 ohmos R1 ellenállás első kivezetése van forrasztva | A jack adapter + kapcsa, rövid huzallal | Az 5 V-os pluszt viszi az ellenállásra |
| Az R1 második kivezetésének padja és a LED anódjának padja (hosszú kivezetés) | Forrasztási híd vagy rövid huzal a két pad között | Összeköti az ellenállást az 5 mm-es piros LED anódjával |
| A LED katódjának padja (rövid kivezetés, lapos oldal) | A jack adapter - kapcsa, rövid huzallal | Zárja az áramkört a földre |
| Sarkokban lévő rögzítőlyukak | Csavarok és távtartók | A lapot házhoz vagy tartóhoz rögzíti |
A lap önmagában nem korlátoz és nem véd semmit. Tartsa be a ráforrasztott alkatrészek által előírt feszültséget és polaritást.
Használati példa:
A példa egy egyszerű teszt áramkör: egy piros LED, amelyet 5 V-ról, ellenálláson keresztül táplálunk. Ez elegendő ahhoz, hogy végigvigye az összes lépést: elhelyezés, forrasztás, vágás és ellenőrzés. Egy piros LED nyitófeszültsége kb. 2 V. 10 mA kívánt áram esetén az ellenállás értéke így számolható: R = (5 V - 2 V) / 0.01 A = 300 ohm. A közeli szabványos érték 330 ohm, a valódi áram pedig (5 - 2) / 330 = 9.1 mA. Az ellenállás disszipált teljesítménye 3 V x 9.1 mA = 0.03 W, így egy 1/4 W-os ellenállásnak nagy a tartaléka.
1. lépés: határozza meg az elhelyezést. Helyezze el az alkatrészeket a lapon, a réz nélküli oldalon, és döntse el a pozíciókat. Hagyjon legalább egy szabad lyukat a nagyobb alkatrészek között, és tartson meg egy sarkot vagy szélt a tápvezetékeknek.
2. lépés: rögzítse az első alkatrészt. Illessze a 330 ohmos ellenállást két, megfelelő távolságra lévő lyukba, majd fordítsa meg a lapot a rézes oldalára. Hajlítsa kissé kifelé a kivezetéseket, hogy az alkatrész ne essen ki.
3. lépés: forrasszon. Melegítse egyszerre a padot és a kivezetést 1 - 2 másodpercig, majd a forrasztóanyagot a érintkezési ponthoz vigye, ne a forrasztópáka hegyéhez. Hagyja a forrasztást lehűlni az alkatrész mozgatása nélkül. A forrasztásnak fényes kúpot kell alkotnia, amely befedi a padot.
4. lépés: adja hozzá a LED-et. A LED hosszabb kivezetése az anód, és az ellenállás felé kell kötni. A rövidebb kivezetés, a lapos oldal mellett, a katód, és a mínuszhoz kell kötni. Szerelje be a LED-et a következő lyuksorba, és forrassza a 3. lépés szerint.
5. lépés: alakítsa ki a kötéseket. Az ellenállás szabad kivezetése és a LED anódja különböző padokban vannak, ezért forrasztási híddal vagy rövid huzallal kösse össze őket. Ezután forrasszon két tápvezetéket, a pluszt az ellenállásra, a mínuszt a LED katódjára, és csatlakoztassa őket a jack adapter kapcsaihoz.
6. lépés: vágja le a túlnyúló kivezetéseket egy oldalvágó fogóval, miután a forrasztás lehűlt. Hagyjon 1 - 2 mm-t a forrasztóanyag felett.
7. lépés: ellenőrizzen a tápfeszültség rákapcsolása előtt. Állítsa a multimétert folytonosság módba, és ellenőrizze, hogy nincs rövidzárlat a plusz és a mínusz között. Ezután tápolja az összeállítást az 5 VDC-s adapterről. A LED-nek folyamatosan kell világítania. Ha nem világít, szakítsa meg a tápellátást, ellenőrizze a forrasztásokat és a LED irányát, mert valószínűleg fordítva van beszerelve.
Gyakori problémák:
Két szomszédos pad között nem kívánt forrasztási híd keletkezik. Az ok a túl sok forrasztóanyag vagy a lyukak kis távolsága. A megoldás: melegítse fel a hidat, és távolítsa el forrasztószalaggal, majd multiméterrel ellenőrizze, hogy a két pad közötti folytonosság megszűnt.
A forrasztás matt, és az alkatrész enyhén mozog. Ez hideg forrasztás, amelyet túl alacsony hőmérséklettel vagy a lehűlés közben mozgatott alkatrésszel készítettek. Melegítse újra a pontot, adjon hozzá kevés friss forrasztóanyagot, és tartsa mozdulatlanul az alkatrészt, amíg megszilárdul.
A pad leválik a lapról. Az ok a túl hosszú melegítés vagy ugyanannak az alkatrésznek ismételt forrasztása. Korlátozza a forrasztópáka érintkezését néhány másodpercre, és ha a pad levált, kösse a kivezetést egy szomszédos padhoz rövid huzallal.
Egy alkatrész kivezetése nem fér bele a lyukba. Az ok a túl vastag kivezetés vagy a 2.54 mm-től eltérő lépésközű alkatrész. Finoman reszelje vékonyabbra a kivezetést, vagy használjon rövid huzalt az alkatrész és a lap között, ahelyett hogy erőltetné a kivezetést, mert így a pad leszakadhat.
Az áramkör nem működik, pedig az alkatrészek jól forrasztottnak látszanak. A gyakori ok az, hogy két pont, amelyeket össze kellett volna kötni, nincs összekötve, mivel a lapon nincsenek kész sínek. Ellenőrizze multiméterrel folytonosság módban a kapcsolási rajz minden összeköttetését.
Korlátok és tanácsok:
A lapon a rézbevonat csak az egyik oldalon van, így a padok és a forrasztások ugyanazon az oldalon találhatók, az alkatrészeket pedig a szemközti oldalra kell szerelni. A padok közötti összeköttetéseket forrasztóanyaggal vagy huzallal kell megvalósítani, ami korlátozza az elkészíthető áramkörök bonyolultságát.
A lapon nincsenek tápsínek és nincsenek védelmi áramkörök. Nagyobb áramokhoz megfelelő keresztmetszetű huzalt használjon a vékony forrasztási hidak helyett, és tartsa a tápcsatlakozásokat a lehető legrövidebbnek.
Tervezze meg az elhelyezést forrasztás előtt, figyelembe véve, hogy 9 x 15 cm-en legfeljebb 35 x 59 lyuk fér el. Csoportosítsa az alkatrészeket funkcionális blokkokba, és hagyja szabadon a széleket a csatlakozóknak és a vezetékeknek.
Ezzel a lappal további állandó összeállításokat építhet több DIP integrált áramkörrel, tápelosztó lapokkal, tüskés modulok adapterekkel és sok alkatrészt tartalmazó tesztáramkörökkel.
