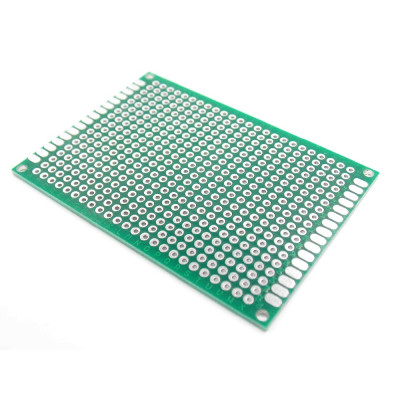

Egyoldalas prototípus NYÁK lap, 7x9 cm, FR4, 2,54 mm osztás
Gyors prototípus áramkörök készítéséhez és alkatrészek teszteléséhez ideális egyoldalas prototípus NYÁK lap, amely stabil és könnyen megmunkálható alapot nyújt. Kompakt, 7 x 9 cm méretű, FR4 szabványon készül a merevség és a jó szigetelés érdekében, pontos forrasztást tesz lehetővé, és könnyen integrálható kisebb vagy közepes méretű elektronikai projektekbe.
A termék megvásárlásával jár 0,32 lei hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Az egyoldalas, 7 x 9 cm méretű prototípus NYÁK lap univerzális alaplap átmenő szerelésű alkatrészek forrasztásához és egyedi elektronikus áramkörök készítéséhez. Olyan végleges összeállításokhoz használható, amelyek előzetesen kenyérpalán kipróbált áramkörön alapulnak, valamint adapterekhez, kis tápegységekhez, érzékelőkhöz készült illesztőkhöz, tesztvezetékezésekhez és forrasztási gyakorlatokhoz.
A lap FR4 anyagból készül, amely üvegszálas és epoxigyanta laminátum, merev és ellenáll a forrasztási hőnek. A furatok szabályos hálózatot alkotnak, 2,54 mm (0,1 inch) távolsággal, ami megegyezik a legtöbb átmenő szerelésű alkatrész lábtávolságával, a tüskesorokéval és az integrált áramköri foglalatokéival. Minden furatot saját forrasztógyűrű vesz körül, és nincs összekötve a szomszédos furatokkal, ezért az összeköttetések szabadon, forrasztási hidakkal, hajlított alkatrészlábakkal vagy vékony vezetékekkel készíthetők.
Főbb jellemzői a 2,54 mm-es furathálózat, az egyedi forrasztógyűrűk, a lap rövid oldalain elhelyezett, megnyúlt érintkezőfelületek, amelyek hasznosak a csatlakozások szélre vezetéséhez, a szélen található betűjelölések a tájékozódáshoz, valamint a sarkokban lévő négy nagy furat a távtartókra vagy a házba történő rögzítéshez. A lap nem táplálható és nincs saját jele, a rajta lévő alkatrészek üzemi feszültségét viseli el.
Specifikációk:
Típus: Egyoldalas prototípus lap
Anyag: FR4
Furattávolság: 2,54 mm (0,1 inch)
Rögzítőfuratok: 4, a sarkokban
Méretek: 70 x 90 mm
Elrendezés:
| Elem | Funkció |
|---|---|
| Forrasztógyűrűs furatok | 2,54 mm-es furathálózat az átmenő szerelésű alkatrészek, a tüskesorok és az integrált áramköri foglalatok lábaihoz. Minden furat elszigetelt forrasztási pont, nincs összekötve a szomszédos furatokkal. |
| Megnyúlt érintkezőfelületek | Hozzáférési pontok a lap szélén, a rövid oldalakon, külső tápvezetékek vagy jelvezetékek forrasztásához. |
| Sarki nagy furatok | Négy furat csavarokhoz és távtartókhoz, kizárólag mechanikai rögzítésre. Elektromos összeköttetésekre nem használhatók. |
| Szélen található betűjelölések | A lap szélén nyomtatott betűk segítik a furatsorok megtalálását és számlálását az alkatrészek elhelyezésének tervezésekor. |
Használat:
Forrasztás előtt tervezze meg az alkatrészek elhelyezését papíron, az integrált áramkörök, a csatlakozók és a tápvezetékek helyzetének figyelembevételével.
Helyezze be az átmenő szerelésű alkatrészeket a forrasztógyűrű nélküli oldalon, majd fordítsa meg a lapot, és enyhén hajlítsa meg a lábakat, hogy az alkatrészek forrasztás közben ne essenek ki.
Melegítse együtt a forrasztógyűrűt és a lábat 1 - 2 másodpercig, majd adjon hozzá forraszanyagot, amíg kis, fényes kúp nem alakul ki. Ólmos forrasztóanyag esetén kb. 320 - 350 Celsius-fokos hőmérsékletet használjon.
A pontok közötti összeköttetéseket két szomszédos gyűrű közötti forrasztási híddal, hajlított alkatrészlábbal vagy a pontok közé forrasztott vékony vezetékekkel készítse el.
Vágja le a megmaradt lábakat a forrasztás közelében, majd ellenőrizze, hogy nincsenek-e nem kívánt hidak a szomszédos gyűrűk között.
Tartsa be a beépített alkatrészek polaritását és maximális feszültségét. Nagy áramokhoz vastagabb vezetékeket használjon, vagy erősítse meg a nyomvonalat forraszanyaggal, nagy feszültségek esetén pedig tartson biztonságos távolságot a forrasztási pontok között.
Ne használja a lapot 220 VAC hálózati feszültséghez megfelelő szigetelés nélkül.
Rögzítse a lapot csavarokkal és távtartókkal a sarkokban lévő furatokon keresztül.
- Méretek
- 70 x 90 mm
- Anyag
- FR4
- Típus
- Egyoldalas próbapanel
- Tüskeosztás
- 2.54 mm
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Vélemények (5) - Vélemény moderálása
:)
Bun!
Ok
Ok
Recomand , suport din fibra
Ez az útmutató magát a prototípus-lapot használja, amelyre alkatrészeket és vezetékeket forrasztunk. Nincs szükség fejlesztőpanelre és programra. A 7 x 9 cm-es, egyoldalas lapot véglegesnek szánt összeállításokhoz használjuk, amelyeket előbb egy próbapanelen (breadboardon) már kipróbált áramkör alapján készítünk, továbbá adapterekhez, kis tápegységekhez, érzékelőinterfészekhez vagy forrasztási gyakorlatokhoz.
Anyagát tekintve a lap FR4, azaz üvegszálas laminált epoxigyanta, merev és ellenáll a forrasztás hőjének. Ha először dolgozik ilyen lappal, a lenti lépéseket sorrendben kövesse.
Működése:
A lapon szabályos furatrács található, a furatok távolsága 2.54 mm (0.1 inch). Ez a távolság megegyezik a legtöbb átmenő alkatrész lábainak, a tüskesorok és a integrált áramkörök foglalatainak osztásával. Például egy DIP áramkör két tüskesora 7.62 mm-re van egymástól, ami pontosan 3 furatosztás.
Minden furat körül fémgyűrű található, erre történik a forrasztás. A furatok nincsenek egymással összekötve, így a lapon nincsenek kész vezetősávok. Az összeköttetéseket Ön készíti el: egy csepp forrasztóónnal két szomszédos gyűrű között, egy meghajlított alkatrészlábbal vagy vékony vezetékekkel, amelyeket a pontok között forraszt.
A lap mérete 7 x 9 cm, azaz 70 x 90 mm. Két oldalán megnyúlt érintkezőfelületek láthatók a lap szélén, a sarkaiban pedig négy nagyobb furat található a házba vagy távtartókra történő rögzítéshez. A szélen betűkkel vannak jelölve a furatsorok, ami a tájékozódásban segít.
Egy LED elé kapcsolt soros ellenállás értékét az R = (Valim - Vled) / I képlettel számoljuk. 5 V-os tápfeszültség, körülbelül 2 V feszültségű piros LED és kívánt 10 mA áram esetén R = (5 - 2) / 0.01 = 300 ohm adódik. A közeli szabványos érték 330 ohm, ami körülbelül 9 mA áramot ad.
A 2 V és a 10 mA értékek tájékoztató jellegűek, a használt LED-től függnek. A számítás előtt ellenőrizze a LED adatlapját.
Csatlakoztatás:
A lap nem kap tápfeszültséget, és nincsenek saját jelei. A példában egy 330 ohmos ellenállást és egy 5 mm-es piros LED-et forrasztunk a lapra, amelyeket egy 5 VDC-s hálózati adapterről táplálunk, 5.5 x 2.1 mm-es DC dugóval, csavaros sorkapoccsal (+ és - jelöléssel). Egy 1 A-es adapter elegendő, mert az áramkör körülbelül 9 mA-t fogyaszt. Certifikált hálózati adaptert használjon, és ne nyissa fel. A lapon lévő áramkör csak 5 V-on működik.
| Csatlakozási pont | Ide csatlakozik | Szerep |
|---|---|---|
| J06 furat (a 330 ohmos R1 ellenállás első lába) | A DC dugó + sorkapcsa, vezetéken keresztül | Az 5 V-os pluszt viszi az ellenállásra. |
| J10 furat (az R1 ellenállás második lába) | K10 furat, forrasztási híddal | Az ellenállást a LED anódjához köti. |
| K10 furat (a LED anódja, a hosszabb láb) | J10 furat, forrasztási híddal | Az ellenállás által korlátozott áramot kapja. |
| L10 furat (a LED katódja, a rövidebb láb) | A DC dugó - sorkapcsa, vezetéken keresztül | Az összeállítás földelése (GND). |
| A négy nagy sarokfurat | Csavarok és távtartók | A lap mechanikai rögzítése. Elektromos összeköttetésre nem használjuk. |
A tápfeszültséget Ön biztosítja az összeállításhoz, az áramköréhez választott forrásból. A lap bármilyen feszültségszintet elvisel, amelyet a rá szerelt alkatrészek bírnak. Tartsa be a polaritást és az alkatrészek maximális feszültségét.
Beállítás:
A lapon nincsenek saját nyomógombok, potenciométerek, jumperek vagy LED-ek, így nincs rajta beállítandó. Az előkészítés a elhelyezés megtervezéséből és a forrasztási paraméterek megválasztásából áll.
| Paraméter | Ajánlott érték | Indok |
|---|---|---|
| Forrasztópáka hőmérséklete | 320 - 350 Celsius-fok ólomtartalmú forrasztóónnál | Túl magas hőmérséklet vagy túl hosszú melegítés leválaszthatja a fémgyűrűt a lapról. |
| Melegítési idő | 1 - 2 másodperc a gyűrű és a láb együttes melegítésére | A forrasztóón egyenletesen folyik a gyűrűre és a lábra, a forrasztás fényes lesz. |
| A forrasztás alakja | Kis, fényes kúp | A matt forrasztás, vagy ami csak a lábon van ónnal, hideg és nem ad jó érintkezést. |
| Az alkatrészek osztása | 2.54 mm | Az SMD alkatrészeket 2.54 mm-es tüskékkel rendelkező adapterekre forrasztjuk. |
Forrasztás előtt rajzolja le papírra az integrált áramkörök, a csatlakozók és a tápvezetékek elhelyezését. A szélen lévő betűjelöléseket használja a sorok könnyű megtalálásához. Rendezett összeállításhoz csoportosítsa az áramköröket külön zónákba, és a közös földelést egy vastag vezetékkel valósítsa meg.
Használati példa:
A példa egy LED-et mutat be korlátozó ellenállással, 5 V-os tápról. Szüksége lesz forrasztópákára, forrasztóónra, oldalcsípőre, egy 5 mm-es piros LED-re, egy 330 ohmos ellenállásra (narancs, narancs, barna, arany sávok), két vezetékre és a 5 VDC-s adapterre DC dugóval.
Helyezze az R1 ellenállást a J06 és a J10 furatba úgy, hogy egy-egy lába legyen mindkét furatban. Ezután a LED-et úgy illessze be, hogy az anódja, a hosszabb láb, a K10 furatba kerüljön, a J10 mellé, a katódja, a rövidebb láb, pedig az L10 furatba.
Fordítsa meg a lapot a fémgyűrűs oldalával felfelé, és enyhén hajlítsa meg a lábakat, hogy forrasztáskor ne essenek ki az alkatrészek. Melegítse a gyűrűt és a lábat együtt 1 - 2 másodpercig, majd adjon hozzá forrasztóónt, amíg kis, fényes kúp nem lesz belőle. Ne adjon túl sok ónt.
Készítsen kis forrasztási hidat a J10 és a K10 gyűrű között, hogy az ellenállást összekösse a LED anódjával. Ellenőrizze, hogy a híd ne érintse az L10 gyűrűt.
Forrasszon egy vezetéket a J06 gyűrű és a DC adapter + sorkapcsa közé. Forrasszon egy másik vezetéket az L10 gyűrű és az adapter - sorkapcsa közé. Vágja le a maradék lábakat a forrasztás közelében.
Csatlakoztassa az 5 VDC-s adaptert a hálózatra. A LED-nek egyenletes fénnyel kell világítania. Ha nem világít, húzza ki az adaptert, és ellenőrizze a LED polaritását és a forrasztásokat. A LED-en átfolyó áram körülbelül 9 mA.
Gyakori problémák:
Az alkatrész nem érintkezik. Ennek oka általában hideg, matt forrasztás, vagy az, hogy az ón a lábon marad és nem a gyűrűn. Melegítse újra a forrasztást, és adjon hozzá kevés friss forrasztóónt.
Két szomszédos pont akaratlanul összeforrt. A felesleges forrasztóón hidat képezett a gyűrűk között. Melegítse fel a hidat, és távolítsa el a többletet rézfonattal vagy forrasztásszívóval.
A fémgyűrű leválik a lapról. A forrasztópáka túl sokáig volt rajta, vagy túl magas hőmérsékleten működött. Dolgozzon közepes hőmérsékleten, ólomtartalmú forrasztóónnál nagyjából 320 - 350 Celsius-fokon, és forrasztson rövid ideig.
Az alkatrész nem fér bele a furatba. A láb túl vastag a 2.54 mm-es furathoz. Válasszon másik furatot, vagy enyhén vékonyítsa a lábat úgy, hogy ne deformálja.
Az összeállítás próbapanelen működik, de a lapon nem. Ellenőrizze, hogy minden összeköttetést átvitt-e, a földeléseket is beleértve. A prototípus-lapon a furatok nincsenek egymással összekötve, mint a próbapanelen.
Korlátok és tanácsok:
A lapon nincsenek kész vezetősávok, ezért minden összeköttetést kézzel kell elkészíteni. Nagyobb áramköröknél tervezze meg az elhelyezést papíron, mielőtt forrasztana.
A 2.54 mm-es osztás a lapot átmenő alkatrészekre vagy azonos osztású modulokra korlátozza. Az SMD alkatrészeket 2.54 mm-es tüskékkel rendelkező adapterekre forrasztjuk.
Nagyobb áramokhoz használjon vastagabb vezetékeket, vagy töltse fel a sávot forrasztóónnal, hogy nőjön a keresztmetszet. Nagyobb feszültségeknél tartson biztonságos távolságot a forrasztási pontok között. A lapot ne használja 220 VAC-os hálózati feszültséghez megfelelő szigetelés nélkül.
Az áramkörök külön zónákba rendezése, a vastag vezetékkel megvalósított közös földeléssel, segít a rendezett összeállításban. A kész lapot ezután a sarkain lévő négy furat segítségével be lehet szerelni a házba.
