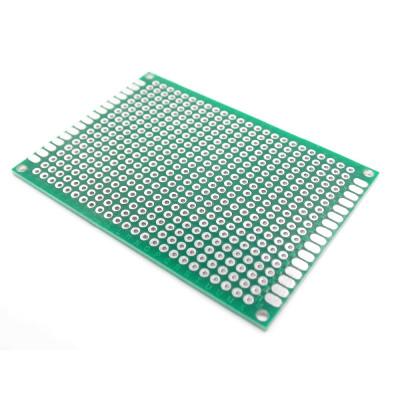

Lochrasterplatine einseitig, 7x9 cm, FR4, Rastermaß 2.54 mm
Ideal für den schnellen Aufbau von Prototypschaltungen und das Testen von Bauteilen bietet diese einseitige Prototyping-Leiterplatte eine stabile und leicht zu bearbeitende Basis. Mit kompakten Abmessungen von 7 x 9 cm ist sie aus FR4 gefertigt, das für Steifigkeit und gute Isolation sorgt, und ermöglicht präzises Löten sowie die einfache Integration in kleine oder mittlere Elektronikprojekte.
Mit dem Kauf dieses Produkts erhalten Sie 0,32 RON an Treuepunkten.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Die einseitige Lochrasterplatine mit den Abmessungen 7 x 9 cm ist ein universeller Träger zum Löten von bedrahteten Bauteilen und zum Aufbau einzigartiger elektronischer Schaltungen. Sie wird für endgültige Aufbauten verwendet, nachdem eine Schaltung zuvor auf einem Breadboard erprobt wurde, sowie für Adapter, kleine Netzteile, Sensorschnittstellen, Testverdrahtungen und Lötübungen.
Die Platine besteht aus FR4, einem Laminat aus Glasfaser und Epoxidharz, das steif und beständig gegen die Hitze beim Löten ist. Sie besitzt ein regelmäßiges Raster von Bohrungen im Abstand von 2.54 mm (0.1 inch), das dem Abstand der Anschlussbeine der meisten bedrahteten Bauteile, der Stiftleisten und der Fassungen für integrierte Schaltkreise entspricht. Jede Bohrung hat einen eigenen Lötpad aus Metall und ist nicht mit den benachbarten Bohrungen verbunden, sodass die Verbindungen frei über Lotbrücken, umgebogene Bauteilbeine oder dünne Drähte hergestellt werden.
Zu den wichtigsten Merkmalen gehören das Lochraster mit 2.54 mm Rastermaß, die einzelnen Lötpads, die verlängerten Kontaktflächen an den kurzen Kanten der Platine, die zum Herausführen von Verbindungen an den Rand dienen, die Buchstabenmarkierungen am Rand zur Orientierung sowie vier große Bohrungen in den Ecken zur Befestigung auf Abstandshaltern oder im Gehäuse. Die Platine wird nicht versorgt und besitzt keine eigenen Signale, sie hält die Spannung aus, mit der die aufgesetzten Bauteile arbeiten.
Spezifikationen:
Typ: Lochrasterplatine einseitig
Material: FR4
Abstand zwischen den Bohrungen: 2.54 mm (0.1 inch)
Befestigungsbohrungen: 4, in den Ecken
Abmessungen: 70 x 90 mm
Layout:
| Element | Funktion |
|---|---|
| Bohrungen mit Metallpad | Lochraster mit 2.54 mm für die Anschlussbeine der bedrahteten Bauteile, der Stiftleisten und der Fassungen für integrierte Schaltkreise. Jede Bohrung ist ein isolierter Lötpunkt ohne Verbindung zu den benachbarten Bohrungen. |
| Verlängerte Kontaktflächen | Zugangspunkte am Rand der Platine, an den kurzen Seiten, zum Anlöten von Versorgungs- oder Signalleitungen nach außen. |
| Große Bohrungen in den Ecken | Vier Bohrungen für Schrauben und Abstandshalter, nur zur mechanischen Befestigung verwendet. Sie werden nicht für elektrische Verbindungen genutzt. |
| Buchstabenmarkierungen am Rand | Die auf den Rand aufgedruckten Buchstaben helfen beim Auffinden und Zählen der Bohrungsreihen, wenn die Anordnung der Bauteile geplant wird. |
Verwendung:
Planen Sie die Anordnung der Bauteile vor dem Löten auf Papier, mit der Position der integrierten Schaltkreise, der Steckverbinder und der Versorgungsleitungen.
Stecken Sie die bedrahteten Bauteile von der Seite ohne Lötpads ein, drehen Sie die Platine danach um und biegen Sie die Beine leicht auf, damit die Teile beim Löten nicht herausfallen.
Erhitzen Sie Lötpad und Anschlussbein gemeinsam für 1 - 2 Sekunden, geben Sie dann das Lot hinzu, bis sich ein kleiner, glänzender Kegel bildet. Verwenden Sie für bleihaltiges Lot eine Temperatur von etwa 320 - 350 Grad Celsius.
Stellen Sie die Verbindungen zwischen Punkten mit einer Lotbrücke zwischen zwei benachbarten Pads, mit einem umgebogenen Bauteilbein oder mit dünnen Drähten her, die zwischen den Punkten verlötet werden.
Kürzen Sie die verbliebenen Beine nahe an der Lötstelle und prüfen Sie anschließend, ob keine ungewollten Brücken zwischen benachbarten Pads bestehen.
Beachten Sie die Polarität und die maximale Spannung der aufgesetzten Bauteile. Verwenden Sie für große Ströme dickere Drähte oder verstärken Sie die Leiterbahn mit Lot, und halten Sie bei hohen Spannungen sichere Abstände zwischen den Lötpunkten ein.
Verwenden Sie die Platine nicht für die Netzspannung von 220 VAC ohne entsprechende Isolierung.
Befestigen Sie die Platine mit Schrauben und Abstandshaltern über die Bohrungen in den Ecken.
- Abmessungen
- 70 x 90 mm
- Material
- FR4
- Typ
- Lochrasterplatine einseitig
- Pin-Raster
- 2.54 mm
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Bewertungen (5) - Überprüfung der Moderation
:)
Bun!
Ok
Ok
Recomand , suport din fibra
Dieses Tutorial verwendet die Prototypenplatine selbst, mit Bauteilen und Drähten, die darauf angelötet werden. Ein Entwicklungsboard oder ein Programm ist nicht nötig. Die einseitige Platine mit 7 x 9 cm dient für feste Aufbauten, die zuvor auf einem Breadboard getestet wurden, für Adapter, kleine Netzteile, Schnittstellen für Sensoren oder für Lötübungen.
Als Material besteht die Platine aus FR4, einem Laminat aus Glasfaser und Epoxidharz. Es ist starr und hitzebeständig beim Löten. Wenn Sie zum ersten Mal mit einer solchen Platine arbeiten, folgen Sie den Schritten unten in der angegebenen Reihenfolge.
So funktioniert es:
Die Platine hat ein regelmäßiges Raster von Bohrungen im Abstand von 2.54 mm (0.1 inch). Dieser Abstand ist derselbe wie zwischen den Anschlussbeinen der meisten bedrahteten Bauteile, Stiftleisten und Fassungen für integrierte Schaltungen. Ein DIP-Baustein hat zum Beispiel zwei Pinreihen im Abstand von 7.62 mm, also genau 3 Rastereinheiten.
Jede Bohrung ist von einem metallischen Ring umgeben, auf dem gelötet wird. Die Bohrungen sind nicht miteinander verbunden, die Platine hat also keine fertigen Leiterbahnen. Die Verbindungen stellen Sie selbst her, mit einem Tropfen Lötzinn zwischen zwei benachbarten Ringen, mit einem abgewinkelten Bauteilbein oder mit dünnen Drähten, die zwischen den Punkten verlötet werden.
Die Abmessungen der Platine betragen 7 x 9 cm, also 70 x 90 mm. An zwei Seiten sind längliche Kontaktflächen am Plattenrand zu sehen. In den Ecken befinden sich vier größere Bohrungen zur Befestigung im Gehäuse oder auf Abstandshaltern. Am Rand sind die Bohrungsreihen mit Buchstaben markiert, was die Orientierung erleichtert.
Für den Vorwiderstand einer LED verwendet man die Formel R = (Valim - Vled) / I. Bei einer Versorgung von 5 V, einer roten LED mit einer Spannung von etwa 2 V und einem gewünschten Strom von 10 mA ergibt sich R = (5 - 2) / 0.01 = 300 Ohm. Der nächste Normwert ist 330 Ohm, der einen Strom von etwa 9 mA liefert.
Die Werte von 2 V und 10 mA sind Richtwerte und hängen von der verwendeten LED ab. Prüfen Sie das Datenblatt der LED, bevor Sie rechnen.
Anschluss:
Die Platine wird nicht gespeist und hat keine eigenen Signale. Das Beispiel in diesem Tutorial lötet einen Widerstand von 330 Ohm und eine rote LED mit 5 mm auf die Platine. Die Versorgung erfolgt über ein Netzteil 5 VDC mit DC-Hohlstecker 5.5 x 2.1 mm und Schraubklemmen (markiert + und -). Ein Netzteil mit 1 A reicht aus, da die Schaltung etwa 9 mA verbraucht. Verwenden Sie ein zertifiziertes Netzteil und öffnen Sie es nicht. Die Schaltung auf der Platine arbeitet nur mit 5 V.
| Platinenpunkt | Wird verbunden mit | Funktion |
|---|---|---|
| Bohrung J06 (erstes Bein des Widerstands R1 von 330 Ohm) | Klemme + des DC-Hohlsteckers, per Draht | Führt das Plus von 5 V zum Widerstand. |
| Bohrung J10 (zweites Bein des Widerstands R1) | Bohrung K10, per Lötbrücke | Verbindet den Widerstand mit der Anode der LED. |
| Bohrung K10 (Anode der LED, das längere Bein) | Bohrung J10, per Lötbrücke | Erhält den durch den Widerstand begrenzten Strom. |
| Bohrung L10 (Kathode der LED, das kürzere Bein) | Klemme - des DC-Hohlsteckers, per Draht | Masse (GND) des Aufbaus. |
| Die vier großen Bohrungen in den Ecken | Schrauben und Abstandshalter | Mechanische Befestigung der Platine. Sie werden nicht für elektrische Verbindungen verwendet. |
Die Versorgung bringen Sie selbst in den Aufbau ein, aus der für Ihre Schaltung gewählten Quelle. Die Platine verträgt jede Spannung, die die aufgelöteten Bauteile vertragen. Achten Sie auf die Polung und die maximale Spannung der Bauteile.
Konfiguration:
Die Platine hat keine eigenen Taster, Potentiometer, Jumper oder LEDs, es gibt also nichts einzustellen. Die Vorbereitung besteht in der Planung der Anordnung und der Wahl der Lötparameter.
| Parameter | Empfohlener Wert | Grund |
|---|---|---|
| Temperatur des Lötkolbens | 320 - 350 Grad Celsius für bleihaltiges Lot | Eine zu hohe Temperatur oder zu lange Erwärmung kann den metallischen Ring von der Platine lösen. |
| Erwärmungszeit | 1 - 2 Sekunden für Ring und Bein gemeinsam | Das Lot fließt gleichmäßig auf Ring und Bein, und die Lötstelle wird glänzend. |
| Form der Lötstelle | Kleiner, glänzender Kegel | Eine matte Lötstelle oder Lot nur am Bein ist kalt und stellt keinen guten Kontakt her. |
| Rastermaß der Bauteile | 2.54 mm | SMD-Bauteile werden auf Adaptern mit Stiften im Abstand von 2.54 mm montiert. |
Zeichnen Sie vor dem Löten auf Papier die Anordnung der integrierten Schaltungen, der Steckverbinder und der Versorgungsleitungen. Verwenden Sie die Buchstabenmarkierungen am Rand, um die Reihen leicht zu finden. Für einen übersichtlichen Aufbau gruppieren Sie die Schaltungen in getrennte Bereiche und verbinden die Masse mit einem dicken Draht.
Anwendungsbeispiel:
Das Beispiel baut eine LED mit Vorwiderstand auf, versorgt mit 5 V. Sie benötigen einen Lötkolben, Lötzinn, einen Seitenschneider, eine rote LED mit 5 mm, einen Widerstand von 330 Ohm (Farbringe Orange, Orange, Braun, Gold), zwei Drähte und das Netzteil 5 VDC mit DC-Hohlstecker.
Stecken Sie den Widerstand R1 in die Bohrungen J06 und J10, mit je einem Bein in jeder Bohrung. Stecken Sie dann die LED so ein, dass die Anode, das längere Bein, in der Bohrung K10 neben J10 steckt und die Kathode, das kürzere Bein, in L10.
Drehen Sie die Platine auf die Seite mit den metallischen Ringen und biegen Sie die Beine leicht um, damit die Bauteile beim Löten nicht herausfallen. Erwärmen Sie Ring und Bein gemeinsam 1 - 2 Sekunden, dann geben Sie Lot zu, bis ein kleiner, glänzender Kegel entsteht. Geben Sie nicht zu viel Lot zu.
Stellen Sie eine kleine Lötbrücke zwischen den Ringen J10 und K10 her, um den Widerstand mit der Anode der LED zu verbinden. Prüfen Sie, dass die Brücke den Ring L10 nicht berührt.
Löten Sie einen Draht zwischen den Ring J06 und die Klemme + des DC-Hohlsteckers. Löten Sie einen weiteren Draht zwischen den Ring L10 und die Klemme - des Steckers. Schneiden Sie die übrigen Beinenden nahe an der Lötstelle ab.
Schließen Sie das Netzteil 5 VDC an das Stromnetz an. Die LED muss mit gleichmäßiger Helligkeit leuchten. Leuchtet sie nicht, trennen Sie das Netzteil und prüfen Sie die Polung der LED und die Lötstellen. Der Strom durch die LED beträgt etwa 9 mA.
Häufige Probleme:
Das Bauteil hat keinen Kontakt. Die Ursache ist meist eine kalte, matte Lötstelle oder Lot, das am Bein und nicht am Ring haftet. Erwärmen Sie die Lötstelle erneut und geben Sie etwas frisches Lot zu.
Zwei benachbarte Punkte sind ungewollt verbunden. Überschüssiges Lot hat eine Brücke zwischen den Ringen gebildet. Erwärmen Sie die Brücke und entfernen Sie das überschüssige Lot mit Entlötlitze oder mit einer Entlötpumpe.
Der metallische Ring löst sich von der Platine. Der Lötkolben wurde zu lange oder bei zu hoher Temperatur angesetzt. Arbeiten Sie mit einer moderaten Temperatur, etwa 320 - 350 Grad Celsius für bleihaltiges Lot, und löten Sie kurz.
Das Bauteil passt nicht in die Bohrung. Das Bein ist zu dick für die Bohrung von 2.54 mm. Wählen Sie eine andere Bohrung oder dünnen Sie das Bein leicht aus, ohne es zu verformen.
Die Schaltung funktioniert auf dem Breadboard, aber nicht auf der Platine. Prüfen Sie, ob Sie alle Verbindungen übertragen haben, auch die Masse. Auf der Prototypenplatine sind die Bohrungen nicht miteinander verbunden wie beim Breadboard.
Einschränkungen und Tipps:
Die Platine hat keine fertigen Leiterbahnen, daher wird jede Verbindung von Hand hergestellt. Planen Sie bei größeren Schaltungen die Anordnung auf Papier, bevor Sie löten.
Das Rastermaß von 2.54 mm beschränkt die Platine auf bedrahtete Bauteile oder Module mit Stiften im gleichen Raster. SMD-Bauteile werden auf Adaptern mit Stiften im Abstand von 2.54 mm montiert.
Für hohe Ströme verwenden Sie dickere Drähte oder füllen Sie die Leiterbahn mit Lötzinn auf, um den Querschnitt zu vergrößern. Für hohe Spannungen halten Sie sichere Abstände zwischen den Lötstellen ein. Verwenden Sie die Platine nicht für Netzspannung von 220 VAC ohne geeignete Isolierung.
Die Gruppierung der Schaltungen in getrennte Bereiche, mit einer gemeinsamen Masse aus einem dicken Draht, hilft bei einem übersichtlichen Aufbau. Danach können Sie die Platine mit den vier Ecklöchern im Gehäuse befestigen.
