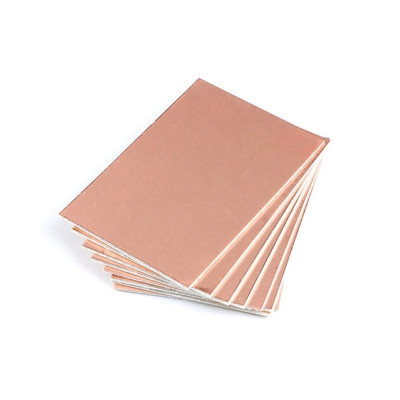

Einseitig kaschierte PCB-Platine 10x15cm, Kupfer auf einer Seite
Die kupferkaschierte PCB-Platine eignet sich ideal für die schnelle Herstellung von Leiterplatten durch Ätzen oder Fräsen. Sie misst 10 x 15 cm und hat eine gleichmäßige Kupferfläche für präzise Übertragung, einen einseitigen Aufbau für einfache Schaltungen und Prototypen sowie starres Material, das sich bei Bedarf leicht bearbeiten und zuschneiden lässt.
Mit dem Kauf dieses Produkts erhalten Sie 0,46 RON an Treuepunkten.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Die einseitig kupferkaschierte PCB-Platine ist ein Halbzeug für die Herstellung eigener Leiterplatten. Daraus entstehen Platinen für Prototypen, kleine Module, Adapter und Schaltungen, die es nicht fertig gibt, indem man das Leiterbahnmuster auf das Kupfer überträgt und das überschüssige Kupfer wegätzt. Sie eignet sich für Labor-, Werkstatt-, Schul- und Hobbyprojekte.
Die Platine hat die Abmessungen 10 x 15 cm, also eine Fläche von 150 cm2, und eine Kupferschicht auf einer Seite, während die andere Seite isolierend bleibt. Das starre Material lässt sich leicht auf die gewünschte Größe zuschneiden, zum Beispiel in zwei Stücke zu 10 x 7.5 cm oder in vier Stücke zu 5 x 7.5 cm, sodass eine einzige Platine für mehrere kleine Schaltungen reicht. Die gleichmäßige Kupferfläche erlaubt die präzise Übertragung des Musters mit der Toner-Transfer-Methode, mit Permanentmarker, mit Fotolack oder durch mechanisches Fräsen.
Zu den wichtigsten Merkmalen gehören die Kupferschicht auf einer Seite, die Fläche von 150 cm2, das starre Material, das sich leicht schneiden und bohren lässt, und die Eignung sowohl für das chemische Ätzen als auch für das Fräsen. Die Platine enthält keine Bauteile und wird nicht versorgt, die Betriebsspannung richtet sich nach der darauf realisierten Schaltung.
Spezifikationen:
Produkttyp: Kupferkaschierte PCB-Platine
Kupferseiten: 1 (eine Seite)
Fläche: 150 cm2
Abmessungen: 100 x 150 mm
Verwendung:
Zeichnen Sie die Schaltung in einem Entwurfsprogramm auf einer einzigen Kupferschicht, mit ausreichend breiten Leiterbahnen und großen Abständen zwischen ihnen, da sich Leiterbahnen auf einer einseitigen Platine nicht kreuzen können.
Schneiden Sie die Platine mit einer Feinsäge für Metall oder mit einer Blechschere auf die Größe der Schaltung zu, schleifen Sie anschließend die Kanten und entfernen Sie die Grate.
Reinigen Sie die Kupferseite mit feinem Schleifpapier oder einem Schleifschwamm und wischen Sie sie dann mit Isopropylalkohol ab, bis das Kupfer glänzt und keine Fettspuren mehr aufweist.
Übertragen Sie das Leiterbahnmuster auf das Kupfer, zum Beispiel mit Toner aus einem Laserdrucker, mit Permanentmarker, mit Fotolack oder durch mechanisches Fräsen. Bei der Tonerübertragung drucken Sie das Muster spiegelverkehrt aus.
Ätzen Sie die Platine in einer Eisen(III)-chlorid- oder Natriumpersulfat-Lösung in einem Kunststoff- oder Glasbehälter, mit der Kupferseite nach oben, und nehmen Sie sie heraus, sobald das gesamte ungeschützte Kupfer verschwunden ist.
Tragen Sie Handschuhe und Schutzbrille, da die Ätzlösungen die Haut verätzen und die Kleidung verfärben, und gießen Sie die verbrauchte Lösung nicht in den Abfluss.
Spülen Sie die Platine mit Wasser ab, entfernen Sie den Schutzlack mit Aceton oder Alkohol, bohren Sie die Lötaugen von der Kupferseite mit einem 0.8 - 1 mm Bohrer und löten Sie dann die Bauteile auf der Seite mit den Leiterbahnen auf.
Prüfen Sie vor dem Einschalten der fertigen Schaltung mit dem Multimeter in der Durchgangsprüfung, ob die Leiterbahnen nicht unterbrochen sind und keine Kurzschlüsse bestehen, und tragen Sie zum Schutz des Kupfers vor Oxidation eine dünne Schicht Flussmittel oder Lötstopplack auf.
- Abmessungen
- 100 x 150 mm
- Typ
- Kupferkaschierte Leiterplatte
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Bewertungen (3) - Überprüfung der Moderation
Super
Buna placa,dar e putin cam groasa (1,5mm) ar fi potrivita pentru montaje cu tuburi electronice !
Recomand
Placa PCB laminată 10x15cm este un semifabricat pentru circuite imprimate, cu cupru pe o singură față. Din ea realizați singuri plăci pentru prototipuri, module mici, adaptoare sau montaje care nu există gata făcute. Este un material, nu un modul electronic, așa că tutorialul explică pas cu pas cum se obține un circuit imprimat din ea, fără placă de dezvoltare și fără program.
Fața acoperită cu cupru devine, după corodare, rețeaua de piste care leagă componentele. Fața fără cupru rămâne izolată și primește componentele cu terminale, care se lipesc pe partea cu piste.
Cum funcționează:
Placa este formată dintr-un suport izolator rigid și un strat de cupru pe o singură față. Circuitul imprimat se obține prin metoda subtractivă: acoperiți cu o protecție doar zonele de cupru care trebuie să rămână, iar restul cuprului îl dizolvați într-o soluție de corodare. Pistele rămân sub protecție, iar zonele expuse devin suprafețe izolate.
Dimensiunea de 10 x 15 cm înseamnă o suprafață de 10 x 15 = 150 cm2. Placa se poate împărți după nevoie, de exemplu în două bucăți de 10 x 7.5 cm (75 cm2 fiecare) sau în patru bucăți de 5 x 7.5 cm (37.5 cm2 fiecare). Astfel, o singură placă ajunge pentru mai multe proiecte mici.
Deoarece cuprul este doar pe o față, pistele nu se pot încrucișa. Când traseul impune o încrucișare, folosiți o punte din fir izolat pe fața cu componente sau reorganizați amplasarea pieselor.
Conectare:
Placa nu are pini, nu se alimentează și nu se conectează la nimic în forma în care este livrată. Alimentarea și conexiunile apar abia după ce ați realizat circuitul și ați lipit componentele pe el, iar tensiunea corectă este cea cerută de circuitul construit.
Configurare:
Pasul 1. Proiectați circuitul într-un program de desen de scheme și plăci, de exemplu KiCad sau EasyEDA, pe un singur strat de cupru. Alegeți piste late și distanțe mari între ele, pentru că un traseu simplu se corodează mai ușor și cu mai puține erori.
Pasul 2. Tăiați placa la dimensiunea circuitului. Marcați linia cu un cuter sau cu un marker, apoi tăiați cu un ferăstrău fin pentru metal sau cu o foarfecă de tablă. Șlefuiți marginile și îndepărtați bavurile.
Pasul 3. Curățați fața cu cupru. Frecați ușor suprafața cu hârtie abrazivă fină sau cu un burete abraziv, apoi ștergeți-o cu alcool izopropilic. Cuprul trebuie să fie lucios și fără urme de grăsime, pentru că amprentele și oxidul împiedică atât transferul modelului, cât și corodarea uniformă.
Pasul 4. Transferați modelul pistelor pe cupru cu una dintre metodele din tabel. La transferul cu toner, imprimanta laser tipărește modelul în oglindă, pentru ca după lipire să se obțină sensul corect văzut dinspre fața cu piste.
| Metoda | Cum se face | Potrivită pentru |
|---|---|---|
| Transfer cu toner | Imprimați modelul în oglindă cu o imprimantă laser pe hârtie lucioasă, apăsați hârtia pe cupru cu fierul de călcat sau cu un laminator și îndepărtați hârtia după răcire și înmuiere în apă. | Circuite cu piste fine, repetabile |
| Marker permanent | Desenați direct pistele și pastilele cu un marker rezistent la apă și la corodare. | Montaje simple, făcute o singură dată |
| Lac fotosensibil | Acoperiți cuprul cu lac fotosensibil, expuneți la UV printr-un film imprimat și developați. | Circuite dense, cu mai multe copii |
| Gravare cu CNC | Îndepărtați mecanic cuprul dintre piste cu o freză de gravat. | Prototipuri fără chimicale |
Pasul 5. Corodați placa. Pregătiți o soluție de clorură ferică sau de persulfat de sodiu într-un vas de plastic sau de sticlă, niciodată metalic. Scufundați placa cu cuprul în sus și mișcați ușor vasul. Corodarea merge mai repede la o soluție ușor încălzită și agitată. Scoateți placa imediat ce tot cuprul neprotejat a dispărut.
Pasul 6. Clătiți placa cu apă și îndepărtați protecția. Tonerul se curăță cu acetonă sau cu diluant, iar markerul cu alcool. Folosiți mănuși și ochelari de protecție, deoarece soluțiile de corodare ard pielea și pătează hainele. Nu turnați soluția uzată la canalizare.
Pasul 7. Găuriți pastilele pentru terminalele componentelor. Alegeți burghiul după grosimea terminalelor, de obicei în jur de 0.8 - 1 mm pentru rezistoare, condensatoare și circuite integrate. Găuriți cu fața cu cupru în sus, la turație mare și cu apăsare ușoară, ca să nu se desprindă cuprul în jurul găurii.
Pasul 8. Protejați pistele. Un strat subțire de flux sau de lac de lipit împiedică oxidarea cuprului și ușurează lipirea. Înainte de lipire, curățați din nou pastilele cu un burete abraziv fin.
Exemplu de utilizare:
Exemplul construiește un mic stabilizator de 5 V cu circuitul 7805, pe o bucată de placă tăiată la 5 x 7.5 cm, adică un sfert din placă. Montajul are un conector de intrare, un conector de ieșire, circuitul 7805 și două condensatoare de filtrare.
Desenați o singură față cu cupru, cu intrarea la stânga și ieșirea la dreapta. Imprimați modelul în oglindă pe hârtie lucioasă, transferați-l pe cuprul curățat și corodați placa până dispare tot cuprul expus. Îndepărtați tonerul, găuriți pastilele cu un burghiu de 0.8 mm și lipiți componentele pe fața cu cupru, după ce le-ați introdus dinspre fața fără cupru.
Înainte de alimentare, verificați cu un multimetru pe poziția de continuitate că pistele nu sunt întrerupte și că nu există scurtcircuit între intrare și masă. Alimentați apoi intrarea cu 9 VDC, cu polaritatea corectă. Rezultatul așteptat este o tensiune de aproximativ 5 V măsurată la ieșire, față de masă.
Probleme frecvente:
Tonerul nu se transferă complet pe cupru. Cauza obișnuită este cuprul murdar sau temperatura prea mică la transfer. Curățați din nou suprafața cu alcool izopropilic și apăsați hârtia mai mult timp, cu căldură uniformă.
Pistele sunt subțiate sau întrerupte după corodare. Placa a rămas prea mult în soluție sau protecția avea mici goluri. Urmăriți placa pe parcursul corodării, scoateți-o imediat ce cuprul neprotejat a dispărut și retușați golurile cu marker înainte de corodare.
Corodarea este foarte lentă sau neuniformă. Soluția este veche, rece sau nu a fost agitată. Folosiți soluție proaspătă, ușor încălzită, și mișcați ușor vasul pe toată durata corodării.
Cuprul se desprinde în jurul găurilor la găurire. Burghiul este tocit sau apăsarea este prea mare. Folosiți un burghiu ascuțit, turație mare și apăsare ușoară, cu fața cu cupru în sus.
Lipitura nu prinde pe pastile. Cuprul s-a oxidat după corodare. Curățați pastilele cu un burete abraziv fin chiar înainte de lipire și aplicați flux.
Limitări și sfaturi:
Placa are cupru pe o singură față, deci circuitele complexe cu multe încrucișări de piste necesită punți din fir sau o placă cu două fețe. Precizia pistelor depinde de metoda de transfer și de curățenia cuprului, iar pistele foarte fine sunt mai greu de obținut cu markerul.
Pentru piste care conduc curenți mari, desenați-le mai late și verificați după corodare că nu au zone subțiate. Păstrați placa nefolosită ferită de umezeală, pentru că cuprul se oxidează în timp, iar înainte de utilizare îl curățați din nou.
O placă de 10 x 15 cm se poate împărți în mai multe bucăți, astfel că puteți realiza pe rând mai multe montaje mici, de la stabilizatoare și adaptoare până la mici circuite de semnal.
