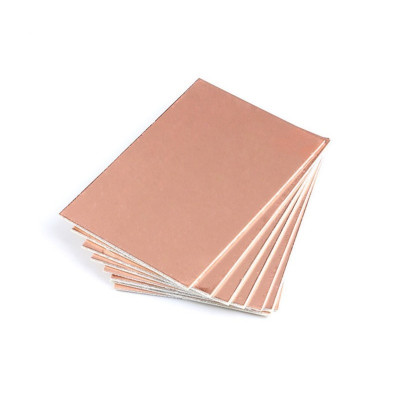

Scheda PCB laminata 10x15cm, rame su un lato
La scheda PCB laminata con rame è ideale per realizzare rapidamente circuiti stampati tramite incisione o fresatura. Ha dimensioni di 10x15 cm, una superficie ramata uniforme per un trasferimento preciso, una costruzione a un solo lato per progetti semplici e prototipi, e un materiale rigido facile da lavorare e tagliare su misura.
Acquistando questo prodotto guadagni 0,46 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
La scheda PCB laminata con rame su un solo lato è un semilavorato per realizzare i propri circuiti stampati. Da essa si ottengono schede per prototipi, piccoli moduli, adattatori e montaggi che non esistono già pronti, trasferendo il disegno delle piste sul rame e incidendo il rame in eccesso. È adatta a progetti di laboratorio, officina, scuola e hobby.
La scheda ha dimensioni di 10 x 15 cm, cioè una superficie di 150 cm², e uno strato di rame su un solo lato, mentre l'altro lato resta isolante. Il materiale rigido si taglia facilmente alla misura desiderata, ad esempio in due pezzi da 10 x 7.5 cm o in quattro pezzi da 5 x 7.5 cm, così che una sola scheda basta per più piccoli montaggi. La superficie uniforme di rame permette il trasferimento preciso del disegno con il metodo del toner, con pennarello, con vernice fotosensibile o tramite incisione meccanica.
Tra le caratteristiche principali vi sono lo strato di rame su un solo lato, la superficie di 150 cm², il materiale rigido facile da tagliare e forare e il fatto che si presta sia all'incisione chimica sia alla fresatura. La scheda non ha componenti e non va alimentata, poiché la tensione di lavoro è quella richiesta dal circuito realizzato su di essa.
Specifiche:
Tipo prodotto: Scheda PCB laminata con rame
Facce con rame: 1 (un solo lato)
Superficie: 150 cm²
Dimensioni: 100 x 150 mm
Utilizzo:
Disegnate il circuito con un programma di progettazione su un unico strato di rame, con piste sufficientemente larghe e distanze grandi tra di loro, poiché le piste non possono incrociarsi su una scheda a un solo lato.
Tagliate la scheda alla dimensione del circuito con un seghetto fine per metallo o con una cesoia per lamiera, poi levigate i bordi e rimuovete le bave.
Pulite il lato in rame con carta abrasiva fine o con una spugna abrasiva, poi strofinatelo con alcol isopropilico, fino a quando il rame diventa lucido e privo di tracce di grasso.
Trasferite il disegno delle piste sul rame, ad esempio con toner da una stampante laser, con pennarello permanente, con vernice fotosensibile o tramite incisione meccanica. Nel trasferimento con toner stampate il disegno specchiato.
Incidete la scheda in una soluzione di cloruro ferrico o di persolfato di sodio, in un recipiente di plastica o di vetro, con il rame rivolto verso l'alto, ed estraetela appena tutto il rame non protetto è scomparso.
Usate guanti e occhiali di protezione, poiché le soluzioni di incisione ustionano la pelle e macchiano i vestiti, e non versate la soluzione esausta nello scarico.
Sciacquate la scheda con acqua, rimuovete la protezione con acetone o alcol, forate le piazzole con punta da 0.8 - 1 mm dal lato del rame, poi saldate i componenti sul lato con le piste.
Prima di alimentare il circuito finito, verificate con il multimetro in posizione di continuità che le piste non siano interrotte e che non ci siano cortocircuiti, e per proteggere il rame dall'ossidazione applicate uno strato sottile di flussante o di vernice per saldatura.
- Dimensioni
- 100 x 150 mm
- Tipo
- Scheda PCB laminata in rame
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Recensioni (3) - Moderation della recensione
Super
Buna placa,dar e putin cam groasa (1,5mm) ar fi potrivita pentru montaje cu tuburi electronice !
Recomand
La placca PCB laminata da 10x15 cm è un semilavorato per circuiti stampati, con rame su un solo lato. Con essa realizzate da soli schede per prototipi, moduli piccoli, adattatori o montaggi che non esistono già pronti. È un materiale, non un modulo elettronico, quindi il tutorial spiega passo dopo passo come ottenere da essa un circuito stampato, senza scheda di sviluppo e senza programma.
La faccia ricoperta di rame diventa, dopo l'incisione, la rete di piste che collega i componenti. La faccia senza rame rimane isolata e riceve i componenti con terminali, che si saldano sul lato con le piste.
Come funziona:
La placca è formata da un supporto isolante rigido e da uno strato di rame su un solo lato. Il circuito stampato si ottiene con il metodo sottrattivo: coprite con una protezione solo le zone di rame che devono rimanere, mentre il resto del rame lo sciogliete in una soluzione di incisione. Le piste restano sotto protezione, mentre le zone esposte diventano superfici isolate.
La dimensione di 10 x 15 cm significa una superficie di 10 x 15 = 150 cm2. La placca si può dividere secondo necessità, ad esempio in due pezzi da 10 x 7.5 cm (75 cm2 ciascuno) oppure in quattro pezzi da 5 x 7.5 cm (37.5 cm2 ciascuno). Così una sola placca basta per più progetti piccoli.
Poiché il rame è solo su una faccia, le piste non possono incrociarsi. Quando il percorso richiede un incrocio, usate un ponticello di filo isolato sul lato con i componenti oppure riorganizzate la disposizione dei pezzi.
Collegamento:
La placca non ha pin, non si alimenta e non si collega a nulla nella forma in cui viene fornita. L'alimentazione e le connessioni compaiono solo dopo aver realizzato il circuito e saldato i componenti, e la tensione corretta è quella richiesta dal circuito costruito.
Configurazione:
Passo 1. Progettate il circuito in un programma di disegno di schemi e schede, ad esempio KiCad o EasyEDA, su un singolo strato di rame. Scegliete piste larghe e distanze grandi tra di esse, perché un tracciato semplice si incide più facilmente e con meno errori.
Passo 2. Tagliate la placca alla dimensione del circuito. Segnate la linea con un cutter o con un pennarello, poi tagliate con un seghetto fine per metallo o con una cesoia per lamiera. Levigate i bordi e rimuovete le bave.
Passo 3. Pulite la faccia di rame. Strofinate leggermente la superficie con carta abrasiva fine o con una spugna abrasiva, poi pulitela con alcol isopropilico. Il rame deve essere lucido e senza tracce di grasso, perché impronte e ossido impediscono sia il trasferimento del disegno sia un'incisione uniforme.
Passo 4. Trasferite il disegno delle piste sul rame con uno dei metodi della tabella. Nel trasferimento con toner, la stampante laser stampa il disegno specchiato, in modo che dopo la saldatura si ottenga il verso corretto visto dal lato con le piste.
| Metodo | Come si fa | Adatto per |
|---|---|---|
| Trasferimento con toner | Stampate il disegno specchiato con una stampante laser su carta lucida, premete la carta sul rame con il ferro da stiro o con una plastificatrice e rimuovete la carta dopo il raffreddamento e l'ammollo in acqua. | Circuiti con piste sottili, ripetibili |
| Pennarello permanente | Disegnate direttamente piste e pastiglie con un pennarello resistente all'acqua e all'incisione. | Montaggi semplici, realizzati una sola volta |
| Vernice fotosensibile | Ricoprite il rame con vernice fotosensibile, esponete ai raggi UV attraverso una pellicola stampata e sviluppate. | Circuiti densi, con più copie |
| Fresatura con CNC | Rimuovete meccanicamente il rame tra le piste con una fresa per incisione. | Prototipi senza sostanze chimiche |
Passo 5. Incidete la placca. Preparate una soluzione di cloruro ferrico o di persolfato di sodio in un recipiente di plastica o di vetro, mai metallico. Immergete la placca con il rame rivolto verso l'alto e muovete leggermente il recipiente. L'incisione procede più in fretta con una soluzione leggermente riscaldata e agitata. Estraete la placca subito dopo che tutto il rame non protetto è scomparso.
Passo 6. Sciacquate la placca con acqua e rimuovete la protezione. Il toner si pulisce con acetone o diluente, mentre il pennarello con alcol. Usate guanti e occhiali di protezione, perché le soluzioni di incisione bruciano la pelle e macchiano i vestiti. Non versate la soluzione usata nello scarico.
Passo 7. Forate le pastiglie per i terminali dei componenti. Scegliete la punta in base allo spessore dei terminali, di solito intorno a 0.8 - 1 mm per resistenze, condensatori e circuiti integrati. Forate con il lato del rame rivolto verso l'alto, a velocità elevata e con pressione leggera, per evitare che il rame si stacchi attorno al foro.
Passo 8. Proteggete le piste. Uno strato sottile di flussante o di vernice per saldatura impedisce l'ossidazione del rame e facilita la saldatura. Prima di saldare, pulite di nuovo le pastiglie con una spugna abrasiva fine.
Esempio di utilizzo:
L'esempio costruisce un piccolo stabilizzatore da 5 V con il circuito 7805, su un pezzo di placca tagliato a 5 x 7.5 cm, cioè un quarto della placca. Il montaggio ha un connettore di ingresso, un connettore di uscita, il circuito 7805 e due condensatori di filtro.
Disegnate una sola faccia di rame, con l'ingresso a sinistra e l'uscita a destra. Stampate il disegno specchiato su carta lucida, trasferitelo sul rame pulito e incidete la placca finché non scompare tutto il rame esposto. Rimuovete il toner, forate le pastiglie con una punta da 0.8 mm e saldate i componenti sul lato con il rame, dopo averli inseriti dal lato senza rame.
Prima dell'alimentazione, verificate con un multimetro sulla posizione di continuità che le piste non siano interrotte e che non ci sia cortocircuito tra ingresso e massa. Poi alimentate l'ingresso con 9 VDC, con la polarità corretta. Il risultato atteso è una tensione di circa 5 V misurata all'uscita, rispetto alla massa.
Problemi frequenti:
Il toner non si trasferisce completamente sul rame. La causa tipica è il rame sporco o la temperatura troppo bassa durante il trasferimento. Pulite di nuovo la superficie con alcol isopropilico e premete la carta più a lungo, con calore uniforme.
Le piste sono assottigliate o interrotte dopo l'incisione. La placca è rimasta troppo a lungo nella soluzione oppure la protezione aveva piccoli vuoti. Controllate la placca durante l'incisione, estraetela subito dopo che il rame non protetto è scomparso e ritoccate i vuoti con il pennarello prima dell'incisione.
L'incisione è molto lenta o non uniforme. La soluzione è vecchia, fredda oppure non è stata agitata. Usate soluzione fresca, leggermente riscaldata, e muovete leggermente il recipiente per tutta la durata dell'incisione.
Il rame si stacca attorno ai fori durante la foratura. La punta è spuntata oppure la pressione è troppo forte. Usate una punta affilata, velocità elevata e pressione leggera, con il lato del rame rivolto verso l'alto.
La saldatura non aderisce alle pastiglie. Il rame si è ossidato dopo l'incisione. Pulite le pastiglie con una spugna abrasiva fine poco prima di saldare e applicate del flussante.
Limiti e consigli:
La placca ha rame su una sola faccia, quindi i circuiti complessi con molti incroci di piste richiedono ponticelli di filo oppure una placca a due facce. La precisione delle piste dipende dal metodo di trasferimento e dalla pulizia del rame, e le piste molto sottili sono più difficili da ottenere con il pennarello.
Per le piste che conducono correnti elevate, disegnatele più larghe e verificate dopo l'incisione che non ci siano zone assottigliate. Conservate la placca non utilizzata al riparo dall'umidità, perché il rame si ossida nel tempo, e prima dell'uso pulitelo di nuovo.
Una placca da 10 x 15 cm si può dividere in più pezzi, così potete realizzare un montaggio piccolo alla volta, dagli stabilizzatori e adattatori fino a piccoli circuiti di segnale.
