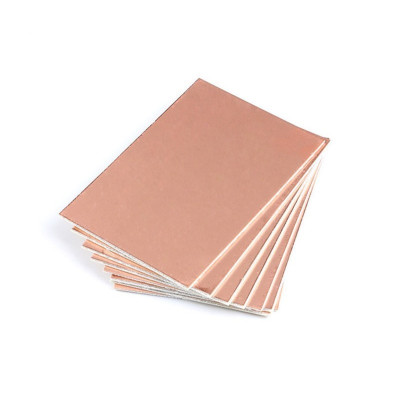

Laminált PCB lap 10x15 cm, egyoldalas rézbevonattal
A rézbevonatú laminált PCB lap ideális nyomtatott áramkörök gyors elkészítéséhez maratással vagy marással. 10x15 cm méretű, egyenletes rézfelülete pontos átvitelt tesz lehetővé, egyoldalas kialakítása egyszerű projektekhez és prototípusokhoz való, merev anyaga könnyen megmunkálható és szükség szerint méretre vágható.
Shipping by szerda 11 november
A termék megvásárlásával jár 0,46 lei hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Az egyoldalas rézbevonatú laminált PCB lap saját nyomtatott áramkörök készítéséhez használt félkész termék. Ebből prototípusok, kis modulok, adapterek és olyan áramkörök készíthetők, amelyek készen nem kaphatók, úgy, hogy a sávok mintáját átvisszük a rézre, majd a felesleges rezet kimaratjuk. Laboratóriumi, műhelyi, iskolai és hobbi projektekhez egyaránt alkalmas.
A lap mérete 10 x 15 cm, azaz 150 cm2 felület, egyik oldalán rézréteggel, a másik oldal szigetelő marad. A merev anyag könnyen méretre vágható, például két 10 x 7.5 cm-es darabra vagy négy 5 x 7.5 cm-es darabra, így egyetlen lap több kis összeállításhoz is elegendő. Az egyenletes rézfelület lehetővé teszi a minta pontos átvitelét tonerrel, filctollal, fényérzékeny lakkal vagy mechanikus marással.
A főbb jellemzők közé tartozik az egyoldalas rézbevonat, a 150 cm2-es felület, a könnyen vágható és fúrható merev anyag, valamint az, hogy alkalmas vegyi maratásra és marógéppel történő marásra is. A lapon nincsenek alkatrészek és nincs táplálása, a munkafeszültség a rajta megvalósított áramkör által előírt érték.
Specifikációk:
Termék típusa: Rézbevonatú laminált PCB lap
Rézzel borított oldalak: 1 (egy oldal)
Felület: 150 cm2
Méretek: 100 x 150 mm
Használat:
Rajzolja meg az áramkört egy tervezőprogramban egyetlen rézrétegen, elég széles sávokkal és nagy távolságokkal közöttük, mivel az egyoldalas lapon a sávok nem keresztezhetik egymást.
Vágja a lapot az áramkör méretére finom fémfűrésszel vagy lemezollóval, majd csiszolja meg a széleket és távolítsa el a forgácsot.
Tisztítsa meg a rézoldalt finom csiszolópapírral vagy csiszoló szivaccsal, majd törölje át izopropil-alkohollal, amíg a réz fényes lesz és zsírfoltoktól mentes.
Vigye át a sávok mintáját a rézre, például lézernyomtató tonerével, állandó filctollal, fényérzékeny lakkal vagy mechanikus marással. Tonerrel történő átvitelnél a mintát tükörképben nyomtassa ki.
Maratsa a lapot vas-klorid vagy nátrium-perszulfát oldatban, műanyag vagy üveg edényben, a rézzel felfelé, és vegye ki azonnal, amint az összes védetlen réz eltűnt.
Használjon kesztyűt és védőszemüveget, mert a maratóoldatok égetik a bőrt és foltot hagynak a ruhán, a használt oldatot pedig ne öntse a csatornába.
Öblítse le a lapot vízzel, távolítsa el a védőréteget acetonnal vagy alkohollal, fúrja ki a pasztillákat a rézoldal felől 0.8 - 1 mm-es fúróval, majd forrassza fel az alkatrészeket a sávos oldalon.
A kész áramkör feszültség alá helyezése előtt ellenőrizze a folytonosság állásán lévő multiméterrel, hogy a sávok nincsenek megszakítva és nincs rövidzárlat, a réz oxidációjának megakadályozására pedig kenjen fel egy vékony réteg forrasztófolyasztószert vagy forrasztólakkot.
- Méretek
- 100 x 150 mm
- Típus
- Rézbevonatú NYÁK lemez
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Vélemények (3) - Vélemény moderálása
Super
Buna placa,dar e putin cam groasa (1,5mm) ar fi potrivita pentru montaje cu tuburi electronice !
Recomand
A 10x15 cm-es laminált PCB lap egyoldalas rézbevonatú nyomtatott áramköri lemez. Ebből saját kezűleg készíthet prototípus lapokat, kis modulokat, adaptereket vagy olyan elrendezéseket, amelyek nincsenek kész formában. Ez egy anyag, nem elektronikai modul, ezért az útmutató lépésenként bemutatja, hogyan lesz belőle nyomtatott áramkör, fejlesztőpanel és program nélkül.
A rézzel borított oldal maratás után adja azt a sávhálózatot, amely összeköti az alkatrészeket. A réz nélküli oldal szigetelt marad, és a kivezetéses alkatrészeket fogadja, amelyek a sávos oldalon forrasztódnak.
Működés:
A lap egy merev szigetelő hordozóból és egyoldali rézrétegből áll. A nyomtatott áramkört szubtraktív módszerrel készítjük: csak azokat a rézfelületeket fedjük le védőréteggel, amelyeknek meg kell maradniuk, a többi rezet pedig maratóoldatban oldjuk fel. A sávok a védelem alatt maradnak, a szabadon hagyott részek pedig szigetelt felületté válnak.
A 10 x 15 cm-es méret 10 x 15 = 150 cm2 felületet jelent. A lap szükség szerint felosztható, például két 10 x 7.5 cm-es darabra (egyenként 75 cm2) vagy négy 5 x 7.5 cm-es darabra (egyenként 37.5 cm2). Így egyetlen lap több kisebb projekthez is elegendő.
Mivel a réz csak az egyik oldalon van, a sávok nem keresztezhetik egymást. Ha az útvonal keresztezést igényel, használjon szigetelt huzalból készült áthidalást az alkatrészes oldalon, vagy rendezze át az alkatrészek elhelyezését.
Csatlakoztatás:
A lap nem rendelkezik tüskékkel, nem táplálható, és a szállított formájában nem csatlakoztatható semmihez. A tápellátás és a csatlakozások csak azután jönnek létre, hogy elkészítette az áramkört és ráforrasztotta az alkatrészeket, a megfelelő feszültség pedig az elkészült áramkör által igényelt érték.
Beállítás:
1. lépés. Tervezze meg az áramkört egy kapcsolási rajz- és lapterv-készítő programban, például KiCadben vagy EasyEDA-ban, egyetlen rézrétegen. Válasszon széles sávokat és nagy távolságot közöttük, mert az egyszerű útvonal könnyebben és kevesebb hibával marható.
2. lépés. Vágja a lapot az áramkör méretére. Jelölje be a vonalat vágókéssel vagy jelölővel, majd vágja el finom fémfűrésszel vagy lemezollóval. Csiszolja le a széleket és távolítsa el a forgácsot.
3. lépés. Tisztítsa meg a rézzel borított oldalt. Finom csiszolópapírral vagy csiszolós szivaccsal óvatosan dörzsölje át a felületet, majd törölje le izopropil-alkohollal. A rézfelületnek fényesnek kell lennie, zsírtól és ujjlenyomatoktól mentesen, mert az ujjlenyomatok és az oxid akadályozza a minta átvitelét és az egyenletes maratást.
4. lépés. Vigye át a sávok mintáját a rézre a táblázatban szereplő módszerek egyikével. Tonerrel történő átvitelnél a lézernyomtató a mintát tükörképben nyomtatja, hogy a forrasztás után a sávos oldalról nézve a helyes irány látszódjon.
| Módszer | Elkészítés | Ajánlott |
|---|---|---|
| Tonerátvitel | Nyomtassa ki a mintát tükörképben lézernyomtatóval fényes papírra, nyomja rá a papírt a rézre vasalóval vagy laminálógéppel, majd lehűlés és vízbe áztatás után távolítsa el a papírt. | Finom, ismételhető sávokhoz |
| Állandó jelölő | Rajzolja meg közvetlenül a sávokat és a forrasztópárnákat vízálló, maratásálló jelölővel. | Egyszerű összeállításokhoz, amelyeket egyszer készítenek el |
| Fényérzékeny lakk | Vigye fel a rezet fényérzékeny lakkal, exponálja UV fénnyel egy nyomtatott fólián keresztül, majd hívja elő. | Sűrű áramkörökhöz, több példányhoz |
| CNC marás | Mechanikusan távolítsa el a sávok közötti rezet marófejjel. | Vegyszermentes prototípusokhoz |
5. lépés. Marassa a lapot. Készítsen vas(III)-klorid vagy nátrium-perszulfát oldatot műanyag vagy üvegedényben, soha fémben. Merítse a lapot rézzel felfelé, és óvatosan mozgassa az edényt. A maratás gyorsabb enyhén melegített és kevergetett oldatban. Vegye ki a lapot, amint a védetlen réz teljesen eltűnt.
6. lépés. Öblítse le a lapot vízzel, és távolítsa el a védőréteget. A tonert acetonnal vagy hígítóval, a jelölőt alkohollal tisztítsa le. Használjon kesztyűt és védőszemüveget, mert a maróoldatok égetik a bőrt és foltot ejtenek a ruhán. A használt oldatot ne öntse a csatornába.
7. lépés. Fúrja ki a forrasztópárnákat az alkatrészek kivezetéseihez. A fúrószárat a kivezetések vastagsága szerint válassza ki, ellenállásokhoz, kondenzátorokhoz és integrált áramkörökhöz jellemzően 0.8 - 1 mm körüli. Fúrjon rézzel felfelé, nagy fordulatszámon és enyhe nyomással, hogy a réz ne váljon le a lyuk körül.
8. lépés. Védje a sávokat. Egy vékony réteg forrasztófolyasztószer vagy forrasztólakk akadályozza a réz oxidálódását és megkönnyíti a forrasztást. Forrasztás előtt tisztítsa meg újra a forrasztópárnákat finom csiszolós szivaccsal.
Használati példa:
A példa egy kis 5 V-os stabilizátort épít 7805-ös áramkörrel, a lap egy darabján, amelyet 5 x 7.5 cm-re vágtak, ez a lap egynegyede. Az összeállításnak van egy bemeneti csatlakozója, egy kimeneti csatlakozója, a 7805-ös áramkör és két szűrőkondenzátor.
Rajzoljon egy rézoldalt, a bemenet balra, a kimenet jobbra. Nyomtassa ki a mintát tükörképben fényes papírra, vigye át a megtisztított rézre, és marassa a lapot, amíg az összes szabad réz el nem tűnik. Távolítsa el a tonert, fúrja ki a párnákat 0.8 mm-es fúróval, és forrassza az alkatrészeket a rézes oldalra, miután a nem rézes oldal felől behelyezte őket.
Tápfeszültség előtt multiméterrel, folytonosság-mérő állásban ellenőrizze, hogy a sávok nincsenek megszakadva, és nincs rövidzár a bemenet és a föld között. Ezután táplálja a bemenetet 9 VDC-vel, a helyes polaritással. A várt eredmény kb. 5 V feszültség a kimeneten, a földhöz képest mérve.
Gyakori problémák:
A toner nem vitte át teljesen a mintát a rézre. Gyakori ok a szennyezett réz vagy az átvitel során túl alacsony hőmérséklet. Tisztítsa meg újra a felületet izopropil-alkohollal, és nyomja a papírt hosszabb ideig, egyenletes hővel.
A sávok elvékonyodtak vagy megszakadtak maratás után. A lap túl sokáig maradt az oldatban, vagy a védelemben kis hézagok voltak. Figyelje a lapot a maratás alatt, vegye ki azonnal, amint a védetlen réz eltűnt, és a hézagokat jelölővel retusálja a maratás előtt.
A maratás nagyon lassú vagy egyenetlen. Az oldat régi, hideg, vagy nem volt kevergetve. Használjon friss, enyhén melegített oldatot, és a maratás teljes ideje alatt mozgassa óvatosan az edényt.
A réz leválik a lyukak körül fúráskor. A fúrószár tompa, vagy túl nagy a nyomás. Használjon éles fúrószárat, nagy fordulatszámot és enyhe nyomást, rézzel felfelé.
A forrasz nem tapad a párnákra. A réz oxidálódott maratás után. Tisztítsa meg a párnákat finom csiszolós szivaccsal közvetlenül forrasztás előtt, és vigyen fel folyasztószert.
Korlátok és tanácsok:
A lapnak csak az egyik oldalán van réz, ezért a sok sávkeresztezést igénylő, összetett áramkörökhöz huzalos áthidalások vagy kétoldalas lap szükséges. A sávok pontossága az átviteli módszertől és a réz tisztaságától függ, a nagyon finom sávokat pedig nehezebb jelölővel elkészíteni.
Nagy áramot vezető sávokat rajzoljon szélesebbre, és maratás után ellenőrizze, hogy nincsenek-e elvékonyodott részek. A nem használt lapot tartsa távol a nedvességtől, mert a réz idővel oxidálódik, ezért használat előtt tisztítsa meg újra.
A 10 x 15 cm-es lap több darabra vágható, így egymás után több kis összeállítást készíthet, a stabilizátoroktól és adapterektől kezdve kis jelfeldolgozó áramkörökig.
