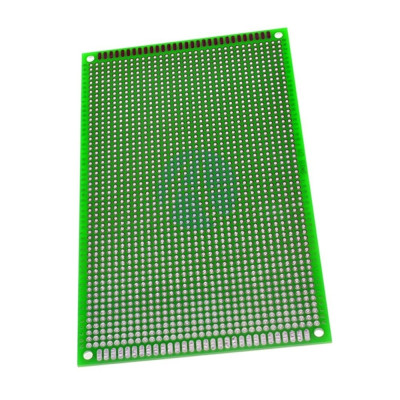

Prototyping-Platine, 9 x 15 cm, einseitig, FR4, Rastermaß 2.54 mm
Ideal für den schnellen Aufbau von Prototypen und elektronischen Schaltungen bietet diese einseitige Prototyping-Platine eine solide und zuverlässige Basis zum Löten und Testen. Mit den Abmessungen 9 x 15 cm eignet sie sich für mittelgroße Projekte, sie besteht aus robustem FR4 und sorgt für mechanische Stabilität sowie einfache Handhabung in Werkstatt oder Labor.
Mit dem Kauf dieses Produkts erhalten Sie 0,52 RON an Treuepunkten.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Die einseitig kupferkaschierte Prototyping-Platine ist ein universeller Träger zum Löten von Bauteilen mit Durchsteckanschlüssen. Auf ihr werden Widerstände, Kondensatoren, LEDs, DIP-Schaltkreise, Steckverbinder und Module mit Stiften montiert, und ein Aufbau auf dem Breadboard wird zu einer stabilen und langlebigen Schaltung. Sie eignet sich für Prototypen, Laboraufbauten, Schulprojekte und Kleinserien handgefertigter Schaltungen.
Die Platine besteht aus FR4, einem mit Epoxidharz getränkten Glasfaserlaminat, und hat die Abmessungen 9 x 15 cm. Die Bohrungen sind im Standardrastermaß von 2.54 mm (0.1 inch) angeordnet, das DIP-Schaltkreise, Stiftleisten und die meisten Steckverbinder verwenden. Jede Bohrung ist von einem eigenen Kupferpad umgeben, und die Pads sind untereinander nicht verbunden. Alle Verbindungen der Schaltung werden durch Löten hergestellt, mit Lötbrücken oder mit kurzen Drähten.
Zu den Hauptmerkmalen gehören die dichte Lochmatrix mit einzelnen Pads, die Pad-Reihen an den Plattenrändern, die für Versorgungsleitungen oder Steckverbinder nützlich sind, sowie die 4 Befestigungsbohrungen in den Ecken für Schrauben und Abstandshalter. Die Platine enthält keine aktiven Bauteile und besitzt keine eigene Stromversorgung, daher steht sie dem Anwender für jede beliebige Schaltung vollständig zur Verfügung.
Spezifikationen:
Plattentyp: Prototyping, einseitig kupferkaschiert
Material: FR4
Rastermaß: 2.54 mm
Befestigungsbohrungen: 4, in den Ecken
Abmessungen: 9 x 15 cm
Layout:
| Element | Funktion |
|---|---|
| Bohrungen im Rastermaß von 2.54 mm | Nehmen die Anschlüsse der bedrahteten Bauteile auf und bilden die Lötpunkte der Schaltung. |
| Einzelne Pads | Je ein Kupferpad um jede Bohrung, nicht mit den benachbarten Pads verbunden. Die Verbindungen werden durch Löten mit Lötbrücken oder mit Drähten hergestellt. |
| Pads am Plattenrand | Verbindungspunkte für Versorgungsleitungen oder Steckverbinder, die vom Anwender angelötet werden. |
| Befestigungsbohrungen in den Ecken | Befestigung der Platine in einem Gehäuse oder auf einer Halterung mit Schrauben und Abstandshaltern. |
Verwendung:
Legen Sie die Anordnung der Bauteile vor dem Löten auf der kupferfreien Seite fest und lassen Sie zwischen großen Bauteilen mindestens eine Bohrung frei.
Stecken Sie die Anschlüsse des Bauteils in die Bohrungen, drehen Sie die Platine auf die kupferkaschierte Seite und biegen Sie die Anschlüsse leicht nach außen, damit das Bauteil nicht herausfällt.
Erhitzen Sie Pad und Anschluss gleichzeitig für 1 - 2 Sekunden, führen Sie dann das Lot an die Kontaktstelle, nicht an die Lötspitze. Die korrekte Lötstelle bildet einen glänzenden Kegel, der das Pad bedeckt.
Bewegen Sie das Bauteil nicht, bis die Lötstelle erkaltet ist, um kalte Lötstellen zu vermeiden, die matt und spröde sind.
Stellen Sie die Verbindungen zwischen den Pads mit Lötbrücken oder mit kurzen Drähten her, da die Platine keine fertigen Leiterbahnen hat.
Kürzen Sie die überstehenden Anschlüsse, nachdem die Lötstelle erkaltet ist, und lassen Sie 1 - 2 mm über dem Lot stehen.
Begrenzen Sie den Kontakt des Lötkolbens mit einem Pad auf wenige Sekunden und vermeiden Sie wiederholtes Entlöten desselben Bauteils, da sich das Pad von der Platine lösen kann.
Pressen Sie dicke Anschlüsse nicht gewaltsam in die Bohrungen. Schleifen Sie sie leicht mit einer Feile ab oder verwenden Sie einen kurzen Draht zwischen Bauteil und Platine.
Prüfen Sie vor dem Einschalten mit dem Multimeter auf Durchgang, dass kein Kurzschluss zwischen Plus und Minus besteht und jede Verbindung der Schaltung hergestellt ist.
Schalten Sie die Schaltung unter Einhaltung der Spannung und Polarität ein, die die aufgelöteten Bauteile verlangen, da die Platine selbst nichts begrenzt und nichts schützt.
Befestigen Sie die Platine über die Eckbohrungen mit Schrauben und Abstandshaltern im Gehäuse oder auf der Halterung.
- Abmessungen
- 9 x 15 cm
- Material
- FR4
- Typ
- Lochrasterplatine einseitig
- Pin-Raster
- 2.54 mm
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Bewertungen (7) - Überprüfung der Moderation
Foarte bun
cele mai bune preturi de pe piata,la acelasi nivel de calitate
Ok
IDEALA
Ok
Die Prototypenplatine 9 x 15 cm ist ein universeller Träger aus FR4 mit einseitiger Kupferbeschichtung und Löchern im Standardraster von 2.54 mm. Darauf löten Sie bedrahtete Bauteile ein, von Widerständen und LEDs bis zu DIP-Integrierten Schaltkreisen, Steckverbindern und Modulen mit Stiftleisten, damit Sie einen Aufbau vom Breadboard in eine stabile Schaltung verwandeln.
Die Platine hat keinen Controller, wird nicht versorgt und nicht programmiert. Das Tutorial verwendet eine einfache Schaltung, die von einer 5-VDC-Quelle gespeist wird, ohne Programm und ohne Entwicklungsboard. Es zeigt Schritt für Schritt, wie die Bauteile angeordnet und gelötet werden und wie der Aufbau geprüft wird.
So funktioniert es:
Die Platine ist eine Platte aus FR4, einem mit Epoxidharz getränkten Glasfaserlaminat, mit Kupfer auf einer Seite. Im Kupfer sind um jedes Loch einzelne Lötpads ausgebildet. Die Pads sind nicht miteinander verbunden, daher enthält die Platine keine fertige Verbindung. Jede Verbindung in der Schaltung erstellen Sie selbst, mit einem Tropfen Lot, mit einem kurzen Draht oder mit einer Lötbrücke zwischen benachbarten Pads.
Der Lochabstand beträgt 2.54 mm, also 0.1 Zoll. Das ist das Raster, das die Beinchen von DIP-Integrierten Schaltkreisen, Stiftleisten, Steckverbindern und den meisten Modulen für Maker haben, daher passen sie direkt in die Löcher. Zwischen zwei Beinchenreihen eines schmalen DIP-Bausteins beträgt der Abstand 7.62 mm, also 3 Raster.
Bei den Abmessungen 9 x 15 cm ist die Berechnung der Anzahl der Positionen einfach: 90 / 2.54 = 35.4 und 150 / 2.54 = 59.1. An den beiden Seiten passen also höchstens 35 bzw. 59 Löcher, die tatsächliche Anzahl ist wegen der Ränder und der Befestigungslöcher in den Ecken etwas geringer. Nutzen Sie diese Werte, um die Anordnung vor dem Löten zu planen.
Anschluss:
Die Platine hat keine Signalpins und wird nicht selbst an eine Quelle angeschlossen. Die Testschaltung im Tutorial ist eine rote LED, die von einem Netzteil mit 5 VDC 1 A versorgt wird, dessen Ausgang über einen Hohlstecker 5.5 x 2.1 mm mit Schraubklemmen herausgeführt wird. Die Versorgungsspannung beträgt 5 V, Logikpegel spielen keine Rolle, und ein Pegelwandler oder Pull-up-Widerstände sind nicht nötig. Stecken Sie das Netzteil erst in die Steckdose, wenn der Aufbau fertiggestellt und geprüft ist.
| Produktpin | Anschluss an | Funktion |
|---|---|---|
| Pad, an dem der erste Anschluss des Widerstands R1 von 330 Ohm angelötet ist | Klemme + des Hohlsteckers, über einen kurzen Draht | Führt die +5 V zum Widerstand |
| Pad des zweiten Anschlusses von R1 und Pad der LED-Anode (langer Anschluss) | Lötbrücke oder kurzer Draht zwischen den beiden Pads | Verbindet den Widerstand mit der Anode der roten 5-mm-LED |
| Pad der LED-Kathode (kurzer Anschluss, flache Seite) | Klemme - des Hohlsteckers, über einen kurzen Draht | Schließt den Stromkreis zur Masse |
| Befestigungslöcher in den Ecken | Schrauben und Abstandshalter | Befestigt die Platine in einem Gehäuse oder auf einem Träger |
Die Platine selbst begrenzt oder schützt nichts. Beachten Sie die Spannung und Polarität, die von den aufgelöteten Bauteilen verlangt werden.
Anwendungsbeispiel:
Das Beispiel ist eine einfache Testschaltung, eine rote LED, die über einen Widerstand mit 5 V versorgt wird. Sie reicht aus, um alle Schritte zu üben: Anordnen, Löten, Abschneiden und Prüfen. Eine rote LED hat eine Durchlassspannung von etwa 2 V. Für einen gewünschten Strom von 10 mA berechnet sich der Widerstand so: R = (5 V - 2 V) / 0.01 A = 300 Ohm. Der nächste Standardwert ist 330 Ohm, und der tatsächliche Strom beträgt (5 - 2) / 330 = 9.1 mA. Die vom Widerstand umgesetzte Leistung ist 3 V x 9.1 mA = 0.03 W, daher hat ein Widerstand mit 1/4 W eine große Reserve.
Schritt 1: Legen Sie die Anordnung fest. Setzen Sie die Bauteile auf die Platine, auf die Seite ohne Kupfer, und bestimmen Sie die Positionen. Lassen Sie zwischen großen Bauteilen mindestens ein Loch frei und halten Sie eine Ecke oder einen Rand für die Versorgungsleitungen frei.
Schritt 2: Befestigen Sie das erste Bauteil. Stecken Sie den Widerstand von 330 Ohm in zwei Löcher mit passendem Abstand, drehen Sie dann die Platine auf die Kupferseite. Biegen Sie die Anschlüsse leicht nach außen, damit das Bauteil nicht herausfällt.
Schritt 3: Löten Sie. Erhitzen Sie Pad und Anschluss gleichzeitig 1 - 2 Sekunden lang, führen Sie dann das Lot an die Kontaktstelle, nicht auf die Lötspitze. Lassen Sie die Lötstelle abkühlen, ohne das Bauteil zu bewegen. Das Lot muss einen glänzenden Kegel bilden, der das Pad bedeckt.
Schritt 4: Fügen Sie die LED hinzu. Der längere Anschluss der LED ist die Anode und wird zum Widerstand geführt. Der kurze Anschluss neben der flachen Seite ist die Kathode und wird zum Minuspol geführt. Setzen Sie die LED in die nächste Lochreihe und löten Sie sie wie in Schritt 3.
Schritt 5: Stellen Sie die Verbindungen her. Der freie Anschluss des Widerstands und die Anode der LED liegen auf verschiedenen Pads, daher verbinden Sie sie mit einer Lötbrücke oder einem kurzen Draht. Löten Sie dann zwei Versorgungsdrähte an, Plus an den Widerstand und Minus an die Kathode der LED, und verbinden Sie sie mit den Klemmen des Hohlsteckers.
Schritt 6: Kürzen Sie die überstehenden Anschlüsse mit einem Seitenschneider, nachdem die Lötstelle abgekühlt ist. Lassen Sie 1 - 2 mm über dem Lot stehen.
Schritt 7: Prüfen Sie vor dem Einschalten. Kontrollieren Sie mit dem Multimeter in der Durchgangsprüfung, ob kein Kurzschluss zwischen Plus und Minus besteht. Danach versorgen Sie den Aufbau mit dem 5-VDC-Netzteil. Die LED muss dauerhaft leuchten. Leuchtet sie nicht, trennen Sie die Versorgung und prüfen Sie die Lötstellen und die Richtung der LED, denn sie ist höchstwahrscheinlich verkehrt herum montiert.
Probleme frecvente:
Zwischen zwei benachbarten Pads entsteht eine ungewollte Lotbrücke. Ursache ist zu viel Lot oder der geringe Abstand zwischen den Löchern. Abhilfe: Erhitzen Sie die Brücke und entfernen Sie sie mit Entlötlitze, prüfen Sie danach mit dem Multimeter, ob die beiden Pads keine Durchgangsverbindung mehr haben.
Die Lötstelle ist matt und das Bauteil bewegt sich leicht. Das ist eine kalte Lötstelle, entstanden durch zu geringe Temperatur oder weil das Bauteil während des Abkühlens bewegt wurde. Erhitzen Sie die Stelle erneut, geben Sie etwas frisches Lot hinzu und halten Sie das Bauteil ruhig, bis es erstarrt ist.
Das Pad löst sich von der Platine. Ursache ist zu langes Erhitzen oder wiederholtes Entlöten desselben Bauteils. Begrenzen Sie den Kontakt des Lötkolbens auf wenige Sekunden, und falls sich das Pad gelöst hat, verbinden Sie den Anschluss mit einem kurzen Draht mit einem benachbarten Pad.
Ein Anschluss eines Bauteils passt nicht in das Loch. Ursache ist ein zu dicker Anschluss oder ein Bauteil mit einem anderen Raster als 2.54 mm. Schleifen Sie den Anschluss leicht mit einer Feile ab oder verwenden Sie einen kurzen Draht zwischen Bauteil und Platine, anstatt den Anschluss zu erzwingen, denn so könnte das Pad abreißen.
Die Schaltung funktioniert nicht, obwohl die Bauteile korrekt gelötet scheinen. Die übliche Ursache ist, dass zwei Punkte, die verbunden sein sollten, keine Verbindung haben, weil die Platine keine fertigen Leiterbahnen besitzt. Prüfen Sie mit dem Multimeter im Durchgangsmodus jede Verbindung aus dem Schaltplan.
Grenzen und Tipps:
Die Platine hat Kupfer nur auf einer Seite, daher befinden sich Pads und Lötstellen auf derselben Seite, und die Bauteile werden auf der gegenüberliegenden Seite montiert. Verbindungen zwischen den Pads müssen mit Lot oder Drähten hergestellt werden, was die realisierbare Komplexität der Schaltungen begrenzt.
Die Platine hat keine Versorgungsleiterbahnen und auch keinen Schutz. Verwenden Sie für größere Ströme Drähte mit passendem Querschnitt anstelle dünner Lotbrücken und halten Sie die Versorgungsverbindungen so kurz wie möglich.
Planen Sie die Anordnung vor dem Löten, denn auf 9 x 15 cm passen höchstens 35 x 59 Löcher. Gruppieren Sie die Bauteile nach Funktionsblöcken und lassen Sie die Ränder für Steckverbinder und Drähte frei.
Mit dieser Platine können Sie dauerhafte Aufbauten mit mehreren DIP-Integrierten Schaltkreisen, Verteilerplatinen für die Stromversorgung, Adapter für Module mit Stiftleisten und Testschaltungen mit vielen Bauteilen bauen.
