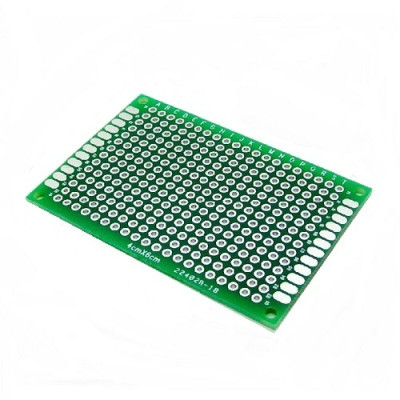

Lochrasterplatine, einseitig, 5x7 cm, FR4, Rastermaß 2.54 mm
Ideal für den schnellen Aufbau von Prototypen und experimentellen Schaltungen bietet diese einseitige Lochrasterplatine eine stabile Basis zum Löten und Testen. Mit kompakten Abmessungen von 5 x 7 cm und aus Standard-FR4 gefertigt, für Steifigkeit und Wärmebeständigkeit, ermöglicht sie eine geordnete Anordnung der Bauteile und passt perfekt zu Laborprojekten oder Hobby-Elektronik.
Mit dem Kauf dieses Produkts erhalten Sie 0,15 RON an Treuepunkten.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Die einseitige Lochrasterplatine aus FR4 ist ein Träger mit Löchern für bedrahtete Bauteile. Sie dient dazu, eine Schaltung vom Steckboard auf eine gelötete Platine zu übertragen. Sie eignet sich für Einzelschaltungen, Adapter, kleine Module, Stromversorgungsabschnitte und Labortests.
Die Platine hat die Abmessungen 50 x 70 mm und Lötaugen-Löcher im Standardrastermaß von 2.54 mm, kompatibel mit den meisten bedrahteten Bauteilen und Stiftleisten. Die Löcher sind untereinander nicht verbunden, sodass jedes Pad ein eigener Punkt ist. Die Verbindungen zwischen den Bauteilen werden mit Lötzinn, Verbindungsdrähten oder den Anschlüssen der Bauteile hergestellt.
Zu den wichtigsten Merkmalen gehören das Netz aus Lötaugen-Löchern auf einer Seite, die länglichen Pads an den Rändern für Versorgungs- und Signaldrähte sowie die Befestigungslöcher in den Ecken. Die Platine ist passiv und hat keine eigene Stromversorgung. Die Grenzen der Schaltung werden durch die aufgelöteten Bauteile und die verwendeten Verbindungsdrähte bestimmt.
Spezifikationen:
Typ: Lochrasterplatine mit Pads auf einer Seite
Material: FR4
Lochraster: 2.54 mm
Abmessungen: 50 x 70 mm
Layout:
| Element | Funktion |
|---|---|
| Lötaugen-Löcher | Nehmen die Anschlüsse der Bauteile auf, die auf das Pad der Kupferseite gelötet werden. Jedes Pad ist von den anderen isoliert. |
| Randpads | Dienen als Versorgungs- und Signaldrähte, die Spannung und Signale von außerhalb der Platine heranführen. |
| Befestigungslöcher | Löcher in den Ecken zur Befestigung der Platine mit Schrauben oder Abstandshaltern. |
Verwendung:
Zeichnen Sie den Schaltplan vor dem Löten auf Papier und legen Sie die Position jedes Bauteils sowie den Verlauf jeder Verbindung fest.
Setzen Sie die Bauteile auf die Seite ohne Kupfer, drehen Sie die Platine um und löten Sie die Anschlüsse auf die Pads, jeweils 2 - 3 Sekunden pro Lötstelle.
Kürzen Sie mit einem Seitenschneider den überschüssigen Anschlussdraht und lassen Sie etwa 1 mm über der Lötstelle stehen.
Stellen Sie die Verbindungen zwischen benachbarten Pads mit einem Tropfen Lötzinn her. Bei größeren Abständen verwenden Sie kurze Drähte. Sich kreuzende Verbindungen werden mit isolierten Drähten hergestellt.
Prüfen Sie vor dem Anlegen der Spannung, am besten mit einem Multimeter im Durchgangsmodus, dass keine Lötbrücke Pads verbindet, die nicht verbunden werden sollen.
Prüfen Sie vor dem Löten die Nennspannung und die Polarität jedes Bauteils. Versorgen Sie die Schaltung erst, nachdem die Lötstellen abgekühlt sind.
Verwenden Sie die Platine nicht für Netzspannung von 220 VAC ohne entsprechende Isolationsabstände und ohne Schutzgehäuse.
Entfernen Sie nach dem Löten die Flussmittelrückstände mit Isopropylalkohol und einer weichen Bürste. Drücken Sie Anschlüsse, die nicht in die Löcher passen, nicht gewaltsam hinein, da sich die Pads ablösen können.
- Abmessungen
- 50 x 70 mm
- Material
- FR4
- Typ
- Lochrasterplatine einseitig
- Pin-Raster
- 2.54 mm
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Bewertungen (9) - Überprüfung der Moderation
Bun
Nu am apucat sa o folosesc inca, dar pare ok
Ok
OK Totul
Ok
Einseitige Lochrasterplatine aus FR4, 5 x 7 cm, ist ein passiver Träger mit Bohrungen für bedrahtete Bauteile. Sie dient dazu, eine Schaltung von einem Steckbrett auf eine gelötete Platine zu übertragen, für Einzelstücke, Adapter und Labortests. Das Tutorial verwendet kein Entwicklungsboard und kein Programm. Wir bauen auf der Platine eine Betriebsanzeige für 5 V mit einem Widerstand und einer LED.
So funktioniert es:
Die Platine hat keine eigene Elektronik. Sie ist eine Isolierschicht aus FR4, also glasfaserverstärktem Epoxidharz, mit einem Raster von Bohrungen im Abstand von 2.54 mm. Die Bauteile werden auf einer Seite montiert, und ihre Anschlüsse werden auf den Pads auf der anderen Seite verlötet. Das Lot stellt sowohl die mechanische als auch die elektrische Verbindung her.
Die Bohrungen sind ab Werk nicht miteinander verbunden. Die Verbindungen stellen Sie selbst her, mit Lottropfen, mit Verbindungsdrähten oder mit den Anschlüssen der Bauteile. Deshalb zeichnen Sie den Schaltplan vor dem Löten auf Papier.
Die Platine hat keine eigene Nennspannung und keinen eigenen Nennstrom. Die Grenzen werden durch die aufgelöteten Bauteile, die verwendeten Drähte und die Abstände zwischen den Pads bestimmt. In unserem Beispiel ergibt sich der Strom durch die LED aus dem Ohmschen Gesetz: (5 V - 2.0 V) / 330 Ohm, also etwa 9 mA für eine rote LED, deren Spannungsabfall ca. 1.8 - 2.2 V beträgt.
Anschluss:
Die Platine hat keine Stifte und wird nicht direkt versorgt. Die Stromversorgung kommt von einem Netzadapter mit 5 VDC, mindestens 1 A, mit Hohlstecker DC 5.5 x 2.1 mm und Schraubklemmen. Die Schaltung verbraucht nur etwa 10 mA. Beachten Sie die auf dem Hohlstecker-Adapter markierte Polarität + und -. Die Schaltung besteht nur aus einer LED und einem Widerstand, daher werden keine weiteren Bauteile benötigt.
| Produktpin | Wird verbunden mit | Funktion |
|---|---|---|
| Pad für R1 Pin 1 | Plus-Anschluss (+) des Hohlstecker-Adapters (rotes Kabel) | Führt die 5-V-Versorgung zum Widerstand |
| Pad für R1 Pin 2, Spalte M | Anode der LED (langer Anschluss), über Lotbrücke oder kurzen Draht | Verbindet den Widerstand in Reihe mit der LED |
| Pad für die Kathode der LED | Minus-Anschluss (-) des Hohlstecker-Adapters (schwarzes Kabel) | Masse der Schaltung |
Konfiguration:
Die Platine hat keine Taster, Potentiometer, Jumper oder eigenen LEDs, daher gibt es nichts einzustellen. Die Vorbereitung besteht aus einigen Schritten in der folgenden Reihenfolge.
| Schritt | Was Sie tun | Warum |
|---|---|---|
| 1 | Zeichnen Sie Schaltplan und Position der Bauteile auf Papier | Die Pads sind nicht verbunden, daher müssen die Leiterbahnen vorher geplant werden |
| 2 | Montieren Sie die Bauteile auf der Seite ohne Kupfer | Die Anschlüsse ragen auf die Seite mit den Pads |
| 3 | Löten Sie jedes Pad 2 - 3 Sekunden lang | Vermeiden Sie das Ablösen des Pads |
| 4 | Prüfen Sie die Durchgängigkeit mit dem Multimeter | Erkennen Sie Lotbrücken, bevor Sie die Schaltung versorgen |
Anwendungsbeispiel:
Sie benötigen eine rote LED 5 mm, einen Widerstand 330 Ohm, 1/4 W, mit den Farbringen Orange, Orange, Braun und Gold, zwei Drähte, einen Lötkolben mit Lötzinn und den Netzadapter 5 VDC mit Hohlstecker.
Wählen Sie die Position auf der Platine und stecken Sie den Widerstand R1 in zwei Bohrungen auf der Seite ohne Pads. Drehen Sie die Platine um und löten Sie die Anschlüsse. Schneiden Sie den Überstand mit einem Seitenschneider ab und lassen Sie etwa 1 mm über der Lötstelle stehen.
Stecken Sie die LED so ein, dass die Anode, also der lange Anschluss, in derselben Bohrungsspalte wie der freie Anschluss des Widerstands liegt, zwei Bohrungen entfernt. Die Kathode befindet sich auf der Seite mit dem abgeflachten Rand der LED. Löten Sie beide Anschlüsse und schneiden Sie den Überstand ab.
Verbinden Sie auf der Seite mit den Pads den freien Anschluss des Widerstands und die Anode der LED mit einer Lotbrücke oder einem kurzen Draht.
Löten Sie den roten Draht vom Plus-Anschluss des Hohlsteckers an den ersten Anschluss des Widerstands und den schwarzen Draht vom Minus-Anschluss an die Kathode der LED. Lassen Sie die Lötstellen abkühlen, bevor Sie die Platine bewegen.
Prüfen Sie mit dem Multimeter im Durchgangsprüfmodus, dass keine Lotbrücke zwei benachbarte Pads verbindet, die nicht verbunden sein sollen. Schließen Sie dann den Adapter mit 5 VDC mit der richtigen Polung an. Die LED muss mit gleichmäßiger Helligkeit leuchten, und der Strom durch sie beträgt etwa 9 mA.
Häufige Probleme:
Die LED leuchtet nicht. Die häufigste Ursache ist eine kalte Lötstelle, die matt und wulstig aussieht. Erhitzen Sie die Lötstelle einige Sekunden erneut und geben Sie etwas frisches Lötzinn hinzu. Prüfen Sie auch die Richtung der LED, wobei die Anode zum Widerstand zeigt.
Es entsteht ein Kurzschluss zwischen zwei benachbarten Punkten. Die Ursache ist eine Lotbrücke zwischen eng beieinanderliegenden Pads. Entfernen Sie die Brücke mit Entlötlitze oder mit der sauberen Spitze des Lötkolbens und prüfen Sie dann erneut mit dem Multimeter.
Das Pad löst sich von der Platine. Die Ursache ist zu langes Erhitzen oder eine zu hohe Temperatur des Lötkolbens. Löten Sie in 2 - 3 Sekunden und lassen Sie die Platine zwischen den Lötstellen abkühlen. Ein abgelöstes Pad lässt sich durch einen kurzen Draht ersetzen, der an den Anschluss des Bauteils gelötet wird.
Das Bauteil passt nicht in die Bohrungen. Die Ursache ist ein zu dicker Anschluss oder ein Bauteil mit anderem Rastermaß. Richten Sie die Anschlüsse vorsichtig aus oder wählen Sie eine andere Position. Pressen Sie die Anschlüsse nicht gewaltsam hinein.
Einschränkungen und Tipps:
Die Platine hat Pads nur auf einer Seite, daher werden sich kreuzende Verbindungen mit isolierten Drähten auf der Bauteilseite hergestellt. Planen Sie bei dichten Schaltungen den Schaltplan auf Papier und verwenden Sie möglichst viele kurze Verbindungen.
Verwenden Sie die Platine nicht für Netzspannungen von 220 VAC ohne passende Isolationsabstände und ohne Schutzgehäuse. Der maximale Strom über eine Verbindung wird durch den verwendeten Draht und die Lötstelle bestimmt. Verstärken Sie die Verbindung bei hohen Strömen mit dickerem Draht oder mit einer zusätzlichen Lotschicht.
Reinigen Sie nach dem Löten die Flussmittelrückstände mit Isopropylalkohol und einer weichen Bürste. Mit dieser Platine lassen sich Adapter für Module, Versorgungsabschnitte und kleine Testplatinen bauen.
