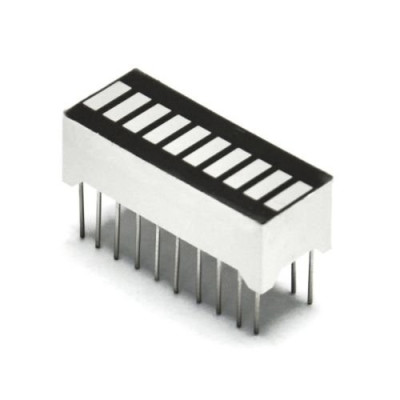

LED-Digitalanzeige, 10 Segmente, Balkendiagramm
Zeigt Helligkeitsstufen in Elektronikprojekten schnell und intuitiv über 10 LED-Balkensegmente an, die sowohl bei schwachem als auch bei hellem Licht sehr gut ablesbar sind. Betrieb mit 2–2,2 V und 20 mA pro Segment, mit Widerständen problemlos auch mit 3,3 V oder 5 V möglich. Geringer Stromverbrauch und Parallelschaltung für einfache Integration, Anode pro Segment und gemeinsame Kathode.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
LED-Digitalanzeige, ideal für den Einsatz in elektronischen Projekten, bei denen eine visuelle und gut lesbare Anzeige eines Intensitätsniveaus erforderlich ist. Da die LEDs hell genug sind, bieten sie auch bei schlechten Lichtverhältnissen oder starker Sonneneinstrahlung eine hervorragende Sichtbarkeit.
Das Display arbeitet mit einer Arbeitsspannung zwischen 2 und 2,2 VDC bei einem Strom von 20 mA, kann aber auch mit einer höheren Spannung betrieben werden, wie sie beispielsweise von einer 5-V- oder 3,3-V-Entwicklungsplatine bereitgestellt wird, wenn Widerstände mit dem Wert verwendet werden Richtige . Aufgrund des geringen Stromverbrauchs eignet es sich für die Verwendung mit Arduino Boards, da der Verbrauch die Ausgangsstromspezifikationen der digitalen Pins nicht überschreitet.
Seine parallele Schnittstelle macht die Integration in ein elektronisches Projekt einfach und unkompliziert. Die Stromversorgung erfolgt für jedes Segment separat an der Anode, wobei der GND für alle an der Kathode gemeinsam ist.
Spezifikationen:
Versorgungsspannung: 2 - 2,2 VDC
Stromverbrauch pro LED: 20mA
Anzahl der LED-Segmente: 10
LED-Farbe: Grün (kann je nach Charge variieren)
Schnittstelle: Parallel
Arbeitstemperatur: -40°C bis +85°C
Größe: 25 x 10 x 15 mm
Pinbelegung:
Login-Beispiel:
