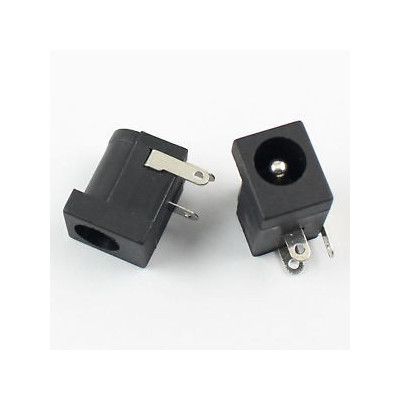

Connettore femmina PCB DC-005, 5.5x2.1mm, 3 pin, 30V, 1A
Connettore femmina PCB 5.5x2.1 mm a 3 pin, ideale per realizzare rapidamente ingressi di alimentazione su schede elettroniche e progetti Arduino. Si monta direttamente su PCB tramite saldatura, offre una connessione stabile per alimentatori DC standard, garantisce un contatto sicuro grazie a una costruzione robusta ed è adatto alla prototipazione e alle riparazioni in applicazioni a bassa tensione.
Acquistando questo prodotto guadagni 0,07 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il connettore femmina DC-005 è una presa di alimentazione da montare su circuito stampato, nella quale si inserisce lo spinotto di un alimentatore di rete con diametro esterno di 5.5 mm e pin centrale da 2.1 mm. Si utilizza per portare la tensione continua da un alimentatore esterno su un circuito proprio, su una scheda di prova o in un apparecchio costruito dall'utente, con tensioni fino a 30 VDC.
La presa ha tre contatti per la saldatura: il pin centrale per il polo attivo dello spinotto, un contatto laterale per il manicotto metallico e un terzo contatto che appartiene a un interruttore interno, azionato meccanicamente all'inserimento dello spinotto. La corrente nominale è di 1 A, mentre il corpo in plastica nera ha dimensioni compatte, adatte a circuiti di piccole dimensioni.
Tra le caratteristiche principali figurano il montaggio su PCB tramite saldatura, il foro frontale per spinotti da 5.5 x 2.1 mm, il contatto dell'interruttore interno che può segnalare la presenza dello spinotto e una costruzione semplice, facile da sostituire. Viene utilizzato comunemente insieme ad alimentatori di rete con positivo al centro.
Specifiche:
Tensione massima: 30 VDC
Corrente massima: 1 A
Modello: DC-005
Tipo: Presa femmina per montaggio su PCB
Diametro esterno spinotto: 5.5 mm
Diametro pin centrale: 2.1 mm
Numero di contatti: 3
Extra: Contatto di interruttore interno (PIN3)
Colore: Nero
Dimensioni: 14.2 x 9 x 15.1 mm
Pinout:
| Connettore | Pin | Funzione |
|---|---|---|
| DC-005 | PIN1 | Pin centrale, positivo per gli alimentatori con positivo al centro |
| DC-005 | PIN2 | Manicotto metallico, negativo per gli alimentatori con positivo al centro |
| DC-005 | PIN3 | Contatto di interruttore interno, non è massa |
Utilizzo:
Identificare i pin prima della saldatura, poiché la loro posizione può differire leggermente da un lotto all'altro. Inserire nella presa uno spinotto da 5.5 x 2.1 mm, senza collegarlo alla rete, impostare il multimetro sulla continuità e appoggiare un puntale sulla punta centrale dello spinotto e l'altro su ciascun pin del connettore. Il pin al quale il multimetro suona è PIN1.
Ripetere la misura con un puntale sul corpo metallico dello spinotto per trovare PIN2. Il pin rimanente è PIN3, il contatto dell'interruttore interno.
Saldare il connettore sulla scheda di prova o sul PCB prima di inserire lo spinotto, con un contatto breve su ciascun pin, poiché il corpo in plastica può deformarsi se si riscalda troppo.
Collegare PIN1 al positivo del circuito e PIN2 al suo negativo. Lasciare PIN3 scollegato se non serve l'interruttore.
Verificare il simbolo di polarità sull'alimentatore prima del collegamento e utilizzare solo alimentatori con positivo al centro. Non applicare una tensione superiore a 30 VDC e non superare una corrente di 1 A.
Per verificare il funzionamento dell'interruttore, misurare la continuità tra PIN3 e gli altri due pin, prima senza lo spinotto e poi con lo spinotto inserito. Il pin per il quale lo stato cambia è la coppia dell'interruttore.
- Dimensioni
- 14.2 x 9 x 15.1 mm
- Modello
- DC-005
- Tipo
- Presa femmina per montaggio su PCB
- Colore
- Nero
- Numero di pin
- 3
- Corrente massima
- 1 A
- Diametro esterno
- 5.5 mm
- Tensione massima
- 30 V DC
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Recensioni (9) - Moderation della recensione
Folosite la incarcare acumulatoare
F.BUN
Super
Am primit exact produsul comandat..Produs de calitate
SUPER!!!
Il connettore femmina DC-005 da 5.5 x 2.1 mm, a 3 pin, è la presa di alimentazione in cui si inserisce la spina di un alimentatore da rete con polo positivo al centro. Lo si usa per portare l'alimentazione da un alimentatore esterno su un circuito proprio, su una scheda di prova o in un apparecchio costruito da voi.
Questo tutorial non utilizza alcuna scheda di sviluppo e non ha programma. Colleghiamo il connettore con un alimentatore da 12 VDC 1 A, una resistenza da 1 kΩ e un LED rosso da 5 mm, come indicatore di presenza dell'alimentazione.
Come funziona:
La presa ha un pin centrale da 2.1 mm e una ghiera metallica con diametro di 5.5 mm. Quando la spina dell'alimentatore entra nella presa, la punta della spina tocca il pin centrale e il corpo della spina tocca la ghiera. Con un alimentatore a polo positivo al centro, il pin centrale porta il positivo, mentre la ghiera porta il negativo. PIN1 è il pin centrale, cioè il positivo, mentre PIN2 è la ghiera, cioè il negativo.
PIN3 è il contatto di un interruttore interno, che si apre o si chiude meccanicamente all'inserimento della spina. Non è la massa. Può essere usato, per esempio, per scollegare una batteria interna quando si collega l'alimentatore. Nel circuito di prova qui sotto non lo usiamo e lo lasciamo scollegato.
Il connettore è dimensionato per 30 VDC e una corrente di carico di 1 A. Per il LED rosso, che ha una caduta di circa 2 V ed è alimentato con 10 mA, la resistenza di limitazione si calcola così: R = (12 V - 2 V) / 10 mA = 1 kΩ. La potenza dissipata dalla resistenza è P = 0.01 A x 0.01 A x 1000 Ω = 0.1 W, quindi una resistenza da 0.25 W è sufficiente.
Collegamento:
Alimentate il circuito solo con un alimentatore da 12 VDC 1 A con spina da 5.5 x 2.1 mm e polo positivo al centro, dopo aver verificato il simbolo di polarità sull'etichetta dell'alimentatore. Il circuito è puramente analogico, quindi non ci sono livelli logici, convertitori di livello o resistenze di pull-up. Saldate il connettore sulla scheda prima di inserire la spina.
| Pin del prodotto | Si collega a | Ruolo |
|---|---|---|
| PIN1 (centro) | Resistenza da 1 kΩ, terminale 1 | Positivo di alimentazione, 12 VDC |
| Resistenza da 1 kΩ, terminale 2 | Anodo del LED rosso da 5 mm (gamba lunga) | Limita la corrente del LED a circa 10 mA |
| Catodo del LED (gamba corta) | PIN2 (ghiera) | Ritorno al negativo |
| PIN3 (interruttore) | Scollegato | Contatto dell'interruttore interno, non usato in questo test |
La posizione dei pin varia leggermente da un lotto all'altro. In generale, la linguetta larga sul retro è PIN1, ma la verifica con il multimetro descritta nella sezione Configurazione è obbligatoria.
Pulsanti, regolazioni e indicatori:
Il connettore non ha pulsanti, potenziometri o LED propri. L'unico elemento che reagisce all'azione è il contatto dell'interruttore interno, mentre nel circuito di prova si aggiunge un LED esterno.
| Elemento | Cosa fa | Come si usa |
|---|---|---|
| PIN3 (contatto interruttore) | Si apre o si chiude quando la spina è inserita nella presa | Si misura con il multimetro in continuità, con la spina estratta e poi inserita. Se non serve, si lascia scollegato |
| LED rosso da 5 mm (esterno) | Indica che tra PIN1 e PIN2 c'è tensione | Si accende fisso quando l'alimentatore è inserito e la polarità è corretta |
Per vedere come lavora l'interruttore, impostate il multimetro in continuità, appoggiate una sonda su PIN3 e l'altra su ciascuno degli altri due pin, inizialmente senza spina. Annotate a quale pin suona. Inserite poi la spina, senza alimentatore collegato alla rete, e ripetete la misura. Il pin su cui lo stato cambia è la coppia dell'interruttore.
Configurazione:
Il connettore non ha modalità di funzionamento, impostazioni o memoria, ma una breve verifica prima della saldatura evita errori di polarità.
Impostate il multimetro in continuità. Inserite nella presa una spina da 5.5 x 2.1 mm, senza collegarla alla rete. Appoggiate una sonda sulla punta centrale della spina e l'altra su ciascun pin del connettore, uno alla volta. Il pin al quale il multimetro suona è PIN1.
Ripetete con una sonda sul corpo metallico della spina, per trovare PIN2. Il pin rimanente è PIN3, cioè l'interruttore.
| Pin | Contatto | Uso nel test |
|---|---|---|
| PIN1 | Centro, positivo | Verso la resistenza da 1 kΩ |
| PIN2 | Ghiera, negativo | Verso il catodo del LED |
| PIN3 | Interruttore | Scollegato |
Saldate rapidamente, con un contatto breve su ciascun pin, perché il corpo di plastica può deformarsi se si scalda troppo.
Esempio di utilizzo:
L'esempio è un indicatore di presenza dell'alimentazione a 12 VDC. Saldate il connettore sulla scheda di prova. Saldate la resistenza da 1 kΩ tra PIN1 e l'anodo del LED rosso da 5 mm. L'anodo è la gamba più lunga del LED. Saldate il catodo, la gamba più corta, su PIN2. Lasciate PIN3 scollegato.
Verificate ancora una volta la polarità del LED e dell'alimentatore, poi inserite la spina dell'alimentatore da 12 VDC 1 A nella presa. Il LED deve accendersi fisso. Nel circuito passano circa 10 mA, quindi il connettore è caricato ben al di sotto del limite di 1 A, e la resistenza da 0.25 W resta al massimo leggermente calda.
Se togliete la spina, il LED si spegne immediatamente. Questo indica che ciascun contatto lavora correttamente. La stessa presa può poi alimentare il circuito reale, con una corrente di carico di al massimo 1 A.
Problemi frequenti:
Il LED non si accende. La causa più comune è un LED montato al contrario oppure un alimentatore con polarità invertita, con il positivo sulla ghiera. Verificate il simbolo di polarità sull'alimentatore, invertite il LED e controllate che la resistenza sia in serie con esso.
Il LED non si accende e la polarità è corretta. Molto probabilmente uno dei pin è stato saldato male. Misurate con il multimetro in continuità per identificare PIN1, PIN2 e PIN3 e rifate le saldature.
Il LED lampeggia o si accende solo quando muovete la spina. La spina può avere il diametro interno sbagliato, per esempio 2.5 mm invece di 2.1 mm, oppure una saldatura è fredda. Verificate le dimensioni della spina e risaldate i contatti.
Il corpo del connettore è deformato o fuso intorno ai pin. La saldatura è durata troppo o il saldatore era troppo caldo. Usate un contatto breve su ciascun pin e sostituite il connettore se la plastica si è deformata.
Limiti e consigli:
Il connettore è dimensionato per al massimo 30 VDC e 1 A. Per alimentatori con corrente più alta usate un connettore dimensionato per quella corrente. Non è adatto alla tensione di rete.
La presa accetta solo spine da 5.5 x 2.1 mm. La polarità non è imposta dal connettore, ma dall'alimentatore, quindi verificate sempre il simbolo di polarità prima del collegamento. Nei progetti che possono essere alimentati in modo errato, aggiungete un diodo in serie o una protezione contro l'inversione di polarità dopo la presa.
Il contatto PIN3 può essere usato per commutare una sorgente interna, come una batteria, nel momento in cui si collega l'alimentatore esterno.
