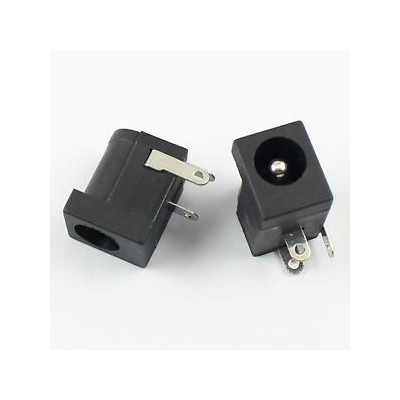

PCB-Buchse DC-005, 5.5x2.1mm, 3 Pins, 30V, 1A
Die PCB-Buchse 5.5x2.1 mm mit 3 Pins eignet sich ideal für die schnelle Realisierung von Stromeingängen auf Elektronikplatinen und Arduino-Projekten. Sie wird direkt durch Löten auf der Leiterplatte montiert, bietet eine stabile Verbindung für Standard-DC-Adapter, sorgt durch eine robuste Bauweise für sicheren Kontakt und eignet sich für Prototyping und Reparaturen in Low-Voltage-Anwendungen.
Shipping by Mittwoch 11 November
Mit dem Kauf dieses Produkts erhalten Sie 0,07 RON an Treuepunkten.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Die Buchse DC-005 ist eine Stromversorgungsbuchse zur Montage auf der Leiterplatte, in die der Stecker eines Netzadapters mit einem Außendurchmesser von 5.5 mm und einem Mittelstift von 2.1 mm eingesteckt wird. Sie dient dazu, die Gleichspannung von einem externen Netzteil auf eine eigene Schaltung, auf eine Testplatine oder in ein vom Anwender gebautes Gerät zu führen, bei Spannungen von bis zu 30 VDC.
Die Buchse hat drei Lötkontakte: den Mittelstift für den aktiven Pol des Steckers, einen seitlichen Kontakt für die Metallhülse und einen dritten Kontakt, der zu einem internen Schalter gehört und beim Einstecken des Steckers mechanisch betätigt wird. Der Nennstrom beträgt 1 A, und das schwarze Kunststoffgehäuse hat kompakte Abmessungen, die für Schaltungen mit kleinen Abmessungen geeignet sind.
Zu den wichtigsten Eigenschaften gehören die Montage auf der Leiterplatte durch Löten, die frontseitige Öffnung für Stecker mit 5.5 x 2.1 mm, der interne Schalterkontakt, der das Vorhandensein des Steckers signalisieren kann, und die einfache, leicht austauschbare Bauform. Sie wird üblicherweise zusammen mit Netzadaptern mit Pluspol in der Mitte verwendet.
Spezifikationen:
Maximale Spannung: 30 VDC
Maximaler Strom: 1 A
Modell: DC-005
Typ: Buchse für Platinenmontage
Außendurchmesser Stecker: 5.5 mm
Durchmesser Mittelstift: 2.1 mm
Anzahl Kontakte: 3
Extra: Interner Schalterkontakt (PIN3)
Farbe: Schwarz
Abmessungen: 14.2 x 9 x 15.1 mm
Pinout:
| Anschluss | Pin | Funktion |
|---|---|---|
| DC-005 | PIN1 | Mittelstift, Plus bei Netzadaptern mit Pluspol in der Mitte |
| DC-005 | PIN2 | Metallhülse, Minus bei Netzadaptern mit Pluspol in der Mitte |
| DC-005 | PIN3 | Interner Schalterkontakt, nicht Masse |
Verwendung:
Identifizieren Sie die Pins vor dem Löten, da ihre Lage von Charge zu Charge leicht abweichen kann. Stecken Sie einen Stecker mit 5.5 x 2.1 mm in die Buchse, ohne ihn an das Netz anzuschließen, stellen Sie das Multimeter auf Durchgang und setzen Sie eine Messspitze auf die Spitze des Steckermittelstifts und die andere auf jeden Pin der Buchse. Der Pin, bei dem das Multimeter piept, ist PIN1.
Wiederholen Sie die Messung mit einer Messspitze am Metallkörper des Steckers, um PIN2 zu finden. Der verbleibende Pin ist PIN3, der Kontakt des internen Schalters.
Löten Sie die Buchse auf die Testplatine oder die Leiterplatte, bevor Sie den Stecker einstecken, und halten Sie den Lötkolben jeweils nur kurz an jeden Pin, da sich das Kunststoffgehäuse verformen kann, wenn es zu stark erhitzt wird.
Verbinden Sie PIN1 mit dem Pluspol der Schaltung und PIN2 mit deren Minuspol. Lassen Sie PIN3 unbeschaltet, wenn Sie keinen Schalter benötigen.
Prüfen Sie vor dem Anschluss das Polaritätssymbol am Adapter und verwenden Sie nur Netzadapter mit Pluspol in der Mitte. Legen Sie keine Spannung über 30 VDC an und überschreiten Sie keinen Strom von 1 A.
Um die Funktion des Schalters zu prüfen, messen Sie die Durchgängigkeit zwischen PIN3 und den beiden anderen Pins, zuerst ohne Stecker und dann mit eingestecktem Stecker. Der Pin, bei dem sich der Zustand ändert, bildet mit PIN3 das Schalterpaar.
- Abmessungen
- 14.2 x 9 x 15.1 mm
- Modell
- DC-005
- Typ
- Einbaubuchse für PCB-Montage
- Farbe
- Schwarz
- Anzahl der Pins
- 3
- Maximaler Strom
- 1 A
- Außendurchmesser
- 5.5 mm
- Maximale Spannung
- 30 V DC
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Bewertungen (9) - Überprüfung der Moderation
Folosite la incarcare acumulatoare
F.BUN
Super
Am primit exact produsul comandat..Produs de calitate
SUPER!!!
Die DC-005-Hohlsteckerbuchse mit 5.5 x 2.1 mm und 3 Pins ist die Stromversorgungsbuchse, in die der Stecker eines Netzteils mit Plus auf dem Mittelkontakt eingesteckt wird. Man nutzt sie, um die Spannung von einem externen Netzteil auf eine eigene Schaltung, eine Testplatine oder ein selbst gebautes Gerät zu bringen.
Dieses Tutorial verwendet kein Entwicklungsboard und hat kein Programm. Wir schalten die Buchse mit einem Netzteil 12 VDC 1 A, einem Widerstand von 1 kΩ und einer roten 5-mm-LED als Betriebsanzeige ein.
So funktioniert es:
Die Buchse hat einen zentralen Pin mit 2.1 mm und eine Metallhülse mit einem Durchmesser von 5.5 mm. Wenn der Stecker des Netzteils in die Buchse gesteckt wird, berührt die Spitze des Steckers den Mittelpin und der Steckerkörper die Hülse. Bei einem Netzteil mit Plus auf dem Mittelkontakt führt der Mittelpin das Plus, und die Hülse führt das Minus. PIN1 ist der Mittelpin, also Plus, und PIN2 ist die Hülse, also Minus.
PIN3 ist der Kontakt eines internen Schalters, der beim Einstecken des Steckers mechanisch öffnet oder schließt. Er ist nicht Masse. Er kann zum Beispiel verwendet werden, um eine interne Batterie abzuschalten, wenn das Netzteil angeschlossen wird. In der unten stehenden Testschaltung verwenden wir ihn nicht und lassen ihn unbeschaltet.
Die Buchse ist für 30 VDC und einen Laststrom von 1 A ausgelegt. Für die rote LED, die etwa 2 V abfällt und mit 10 mA betrieben wird, berechnet sich der Vorwiderstand so: R = (12 V - 2 V) / 10 mA = 1 kΩ. Die Verlustleistung des Widerstands beträgt P = 0.01 A x 0.01 A x 1000 Ω = 0.1 W, daher reicht ein Widerstand mit 0.25 W aus.
Anschluss:
Betreiben Sie die Schaltung nur mit einem Netzteil 12 VDC 1 A mit Stecker 5.5 x 2.1 mm und Plus auf dem Mittelkontakt, nachdem Sie das Polaritätssymbol auf dem Etikett des Netzteils überprüft haben. Die Schaltung ist rein analog, daher gibt es keine Logikpegel, keinen Pegelwandler und keine Pull-up-Widerstände. Löten Sie die Buchse auf die Platine, bevor Sie den Stecker einstecken.
| Produktpin | Wird verbunden mit | Funktion |
|---|---|---|
| PIN1 (Mitte) | Widerstand 1 kΩ, Anschluss 1 | Pluspol der Versorgung, 12 VDC |
| Widerstand 1 kΩ, Anschluss 2 | Anode der roten 5-mm-LED (langes Beinchen) | Begrenzt den Strom der LED auf etwa 10 mA |
| Kathode der LED (kurzes Beinchen) | PIN2 (Hülse) | Rückführung zu Minus |
| PIN3 (Schalter) | Unbeschaltet | Interner Schalterkontakt, in diesem Test nicht genutzt |
Die Lage der Pins weicht von Charge zu Charge leicht ab. Im Allgemeinen ist die breite Lasche auf der Rückseite PIN1, aber die Überprüfung mit dem Multimeter, die im Abschnitt Konfiguration beschrieben ist, ist unbedingt erforderlich.
Tasten, Einstellungen und Anzeigen:
Die Buchse hat keine eigenen Tasten, Potentiometer oder LEDs. Das einzige Element, das auf Betätigung reagiert, ist der Kontakt des internen Schalters, und in der Testschaltung kommt eine externe LED hinzu.
| Element | Funktion | Verwendung |
|---|---|---|
| PIN3 (Schalterkontakt) | Öffnet oder schließt sich, wenn der Stecker in die Buchse gesteckt wird | Mit dem Multimeter auf Durchgang messen, mit gezogenem und dann eingestecktem Stecker. Wird er nicht benötigt, bleibt er unbeschaltet |
| Rote 5-mm-LED (extern) | Zeigt an, dass zwischen PIN1 und PIN2 Spannung anliegt | Leuchtet dauerhaft, wenn das Netzteil eingesteckt und die Polarität korrekt ist |
Um die Funktion des Schalters zu prüfen, stellen Sie das Multimeter auf Durchgang, legen eine Messspitze an PIN3 und die andere nacheinander an jeden der beiden anderen Pins, zunächst ohne Stecker. Notieren Sie, bei welchem Pin es piept. Stecken Sie dann den Stecker ein, ohne dass das Netzteil angeschlossen ist, und wiederholen Sie die Messung. Der Pin, bei dem sich der Zustand ändert, ist das Schalterpaar.
Konfiguration:
Die Buchse hat keine Betriebsmodi, Einstellungen oder Speicher, aber eine kurze Prüfung vor dem Löten verhindert Verpolungsfehler.
Stellen Sie das Multimeter auf Durchgang. Stecken Sie einen Stecker mit 5.5 x 2.1 mm in die Buchse, ohne ihn an das Netzteil anzuschließen. Legen Sie eine Messspitze an die Mittelspitze des Steckers und die andere nacheinander an jeden Pin der Buchse. Der Pin, bei dem das Multimeter piept, ist PIN1.
Wiederholen Sie dies mit einer Messspitze am Metallkörper des Steckers, um PIN2 zu finden. Der verbleibende Pin ist PIN3, also der Schalter.
| Pin | Kontakt | Verwendung im Test |
|---|---|---|
| PIN1 | Mitte, Plus | Zum Widerstand 1 kΩ |
| PIN2 | Hülse, Minus | Zur Kathode der LED |
| PIN3 | Schalter | Unbeschaltet |
Löten Sie zügig, mit kurzem Kontakt an jedem Pin, da sich das Kunststoffgehäuse verformen kann, wenn es zu stark erhitzt wird.
Anwendungsbeispiel:
Das Beispiel ist eine Betriebsanzeige für eine Versorgung mit 12 VDC. Löten Sie die Buchse auf die Testplatine. Löten Sie den Widerstand von 1 kΩ zwischen PIN1 und die Anode der roten 5-mm-LED. Die Anode ist das längere Beinchen der LED. Löten Sie die Kathode, das kürzere Beinchen, an PIN2. Lassen Sie PIN3 unbeschaltet.
Überprüfen Sie noch einmal die Polarität der LED und des Netzteils und stecken Sie dann den Stecker des Netzteils 12 VDC 1 A in die Buchse. Die LED muss dauerhaft leuchten. Durch die Schaltung fließen etwa 10 mA, die Buchse ist also weit unter der Grenze von 1 A belastet, und der Widerstand mit 0.25 W bleibt höchstens leicht warm.
Wenn Sie den Stecker herausziehen, erlischt die LED sofort. Das zeigt, dass jeder Kontakt korrekt arbeitet. Dieselbe Buchse kann danach die eigentliche Schaltung versorgen, mit einem Laststrom von höchstens 1 A.
Häufige Probleme:
Die LED leuchtet nicht. Die übliche Ursache ist eine verkehrt eingesetzte LED oder ein Netzteil mit vertauschter Polarität, mit Plus an der Hülse. Prüfen Sie das Polaritätssymbol am Netzteil, drehen Sie die LED um und kontrollieren Sie, dass der Widerstand in Reihe mit ihr liegt.
Die LED leuchtet nicht, und die Polarität ist korrekt. Höchstwahrscheinlich wurde einer der Pins falsch angelötet. Messen Sie mit dem Multimeter auf Durchgang, um PIN1, PIN2 und PIN3 zu identifizieren, und löten Sie die Verbindungen neu.
Die LED flackert oder leuchtet nur, wenn Sie den Stecker bewegen. Der Stecker hat möglicherweise den falschen Innendurchmesser, zum Beispiel 2.5 mm statt 2.1 mm, oder eine Lötstelle ist kalt. Prüfen Sie die Steckergröße und löten Sie die Kontakte nach.
Der Körper der Buchse ist um die Pins verformt oder geschmolzen. Das Löten hat zu lange gedauert oder der Kolben war zu heiß. Verwenden Sie an jedem Pin einen kurzen Kontakt und ersetzen Sie die Buchse, wenn sich der Kunststoff verformt hat.
Grenzen und Tipps:
Die Buchse ist für höchstens 30 VDC und 1 A ausgelegt. Für Netzteile mit höherem Strom verwenden Sie eine Buchse, die für diesen Strom ausgelegt ist. Sie ist nicht für Netzspannung geeignet.
Die Buchse akzeptiert nur Stecker mit 5.5 x 2.1 mm. Die Polarität wird nicht durch die Buchse vorgegeben, sondern durch das Netzteil, daher prüfen Sie vor dem Anschließen immer das Polaritätssymbol. Bei Projekten, die falsch gespeist werden können, fügen Sie hinter der Buchse eine Diode in Reihe oder einen Verpolschutz hinzu.
Der Kontakt PIN3 kann weiterhin genutzt werden, um eine interne Stromquelle, etwa eine Batterie, zu schalten, sobald das externe Netzteil angeschlossen wird.
