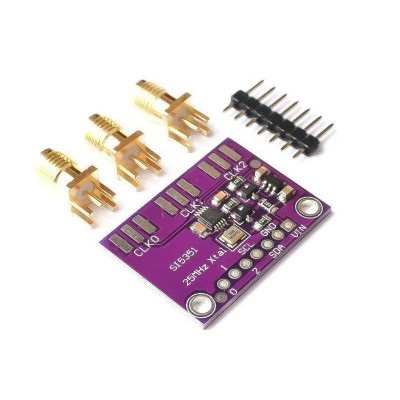

Taktfrequenzgeneratormodul, I2C, CJMCU-5351, 3-5V, 8KHz-160MHz
I2C-gesteuerter Taktgenerator, ideal für Prototyping und Synchronisierung in Mikrocontroller-Projekten. Er bietet drei unabhängige Ausgänge mit unterschiedlichen Frequenzen, deckt den Bereich von 8 kHz bis 160 MHz ab, arbeitet mit 3–5 V und ermöglicht präzise Einstellungen über PLL und Teiler für stabile und flexible Signale.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Das Modul CJMCU-5351 mit dem IC MS5351M ist ein I2C-gesteuerter Taktsignalgenerator, der einen Präzisionstakt verwendet, um mehrere PLLs und Taktteiler über I2C-Befehle anzusteuern.
Dieses Modul ist äußerst vielseitig und ermöglicht die Erstellung präziser und beliebiger Frequenzen durch die Konfiguration von PLLs und Teilern.
Es verfügt über drei unabhängige Ausgänge, die jeweils eine andere Frequenz verarbeiten können. Die Ausgänge sind 3 Vpp und können entweder über Steckplatinen-kompatible Anschlüsse oder, für HF-Arbeiten, über einen optionalen SMA-Anschluss verwendet werden.
Spezifikationen:
Betriebs- und Logikspannung: 3 V – 5 VDC
IC: MS5351M
Schnittstelle: I2C
I2C-Adresse: 0x60
Generierbare Frequenzen: 8 kHz bis 160 MHz
Konfiguration: Benutzerdefinierbar über I2C
Frequenzgenauigkeit: 0 ppm Fehler
VCXO: Sehr linear
Optionaler Takteingang (CLKIN)
Ausgangsperioden-Jitter: 100 ps pp
Quarz: 25 oder 27 MHz
Unterstützt Phasenversatz: statisch
Programmierbare Zeitsteuerung: Anstieg/Abfall
Frequenzänderungen: Störungsfrei
Pinbelegung:
VIN – Stromeingang für das Modul (3 V – 5 V DC), verbunden mit der Systemspannungsquelle.
GND – Massereferenz, verbindet sich mit der gemeinsamen Masse des Schaltkreises.
SCL – Taktleitung für die I2C-Kommunikation mit dem Mikrocontroller.
SDA – Datenleitung zur Konfiguration des Moduls über I2C.
D0 (CLK0) – Programmierbarer Taktsignalausgang. Rechtecksignal mit benutzerdefinierter Frequenz.
D1 (CLK1) – Zweiter unabhängiger Taktausgang. Separat konfigurierbar.
D2 (CLK2) – Dritter Taktausgang. Nützlich für Mehrfrequenzanwendungen.
Verwenden:
Versorgen Sie das Modul mit einer 3 V – 5 V Gleichstromquelle.
Verbinden Sie das Modul über die I2C-Schnittstelle mit dem gewünschten Mikrocontroller oder Digitalsystem.
Konfigurieren Sie PLLs und Teiler über I2C, um die gewünschten Frequenzen zu erzeugen.
Nutzen Sie die verfügbaren Ausgänge für Ihre Anwendung, entweder direkt über den Header oder über einen SMA-Anschluss für HF-Arbeiten.
