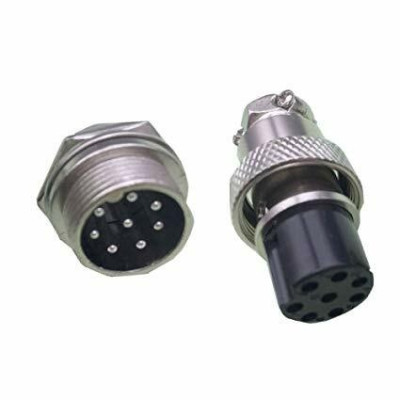

Setul conține o mufă tată de panou și o mufă mamă pentru cablu din seria GX16, cu 8 pini, folosită pentru conexiuni electrice demontabile între cabluri și carcase sau panouri de echipamente. Cuplarea se face prin filet, iar contactul rămâne sigur și la vibrații, de aceea setul se potrivește pentru aparatura electronică, echipamente de automatizare, surse, cabluri de legătură și alte aplicații în care o conexiune trebuie deschisă și închisă repetat.

Conectorul are carcasa metalică și 8 contacte, cu diametrul pinului de aproximativ 1.3 mm. Mufa de panou se montează într-o gaură de 15.6 mm și se fixează cu piuliță. Firele se conectează prin lipire, în cupele contactelor.

conector_gx16_specs_jpg

Specificații:

Tensiune nominală: 125 V

Tip conector: Circular, GX16, cu filet

Compoziție set: 1 mufă tată de panou și 1 mufă mamă pentru cablu

Număr pini: 8

Diametru gaură mufă mamă: 15.6 mm

Diametru pin contact: aproximativ 1.3 mm

Material contacte: Cupru

Mod de conectare: Lipire

Diametru orificiu de lipire: 0.8 mm

Layout:

Element	Funcție
Mufă tată de panou	Corpul metalic cu filet exterior și 8 pini, se introduce în gaura din panou și se fixează cu piuliță hexagonală.
Piuliță hexagonală	Strânge mufa de panou pe carcasă sau pe panou.
Mufă mamă pentru cablu	Corp metalic cu 8 contacte de tip soclu, în care se lipesc firele cablului și care se cuplează peste mufa de panou.
Inel cu filet, cu suprafață moletată	Se înșurubează pe filetul mufei de panou, blochează cuplarea și împiedică desprinderea accidentală.
Contacte	8 contacte, câte unul pentru fiecare fir al cablului.
Capac din spate cu șuruburi	Închide mufa mamă după lipirea firelor și prinde cablul.

Utilizare:

Deconectați echipamentul de la alimentare înainte de a lucra la conexiuni.

Practicați în panou sau în carcasă o gaură cu diametrul de 15.6 mm, apoi introduceți mufa tată și fixați-o cu piuliță hexagonală.

Înainte de lipire, treceți cablul prin capacul din spate și prin corpul mufei mamă.

Lipiți firele în cupele contactelor, fiecare la contactul corespunzător, și verificați ca niciun fir să nu atingă contactul vecin.

Alegeți secțiunea firelor în funcție de curentul consumatorului și nu depășiți tensiunea nominală de 125 V.

Montați corpul și capacul mufei mamă, strângeți șuruburile de prindere a cablului, apoi cuplați mufa mamă peste mufa tată și înșurubați inelul cu filet până se blochează.

Înainte de punerea sub tensiune, verificați cu un multimetru continuitatea fiecărui fir și lipsa scurtcircuitelor între contacte.

Pentru o conexiune stabilă, nu trageți de cablu la decuplare, ci desfaceți inelul cu filet și scoateți mufa ținând de corpul ei.
