Neodym-Dauermagnet 5x3, zylindrisch, Durchmesser 5 mm, Dicke 3 mm
Ideal für die schnelle und präzise Befestigung in technischen Anwendungen: Dieser Neodym-Magnet bietet eine hohe Anziehungskraft im kompakten Format. Er hat die Abmessungen 5x3 mm, besteht aus dauerhaftem Material mit guter Langzeitstabilität, lässt sich leicht in kleine Baugruppen integrieren und eignet sich für Automatisierung, Elektronik, Sensoren, Halterungen und DIY-Projekte.
Mit dem Kauf dieses Produkts erhalten Sie 0,05 RON an Treuepunkten.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Der Neodym-Dauermagnet 5x3 ist ein zylindrischer Magnet mit kleinen Abmessungen, einem Durchmesser von 5 mm und einer Dicke von 3 mm. Er erzeugt ein starkes Magnetfeld auf engem Raum und benötigt keine Stromversorgung. Er eignet sich zur Betätigung von Hall-Sensoren und Reed-Kontakten, für magnetische Verschlüsse an Gehäusen und Türen, für Halterungen kleiner Teile, Positionsanzeiger und 3D-gedruckte Prototypen.
Der Magnet besteht aus einer Legierung aus Neodym, Eisen und Bor und ist dauerhaft magnetisiert. Nordpol und Südpol befinden sich in der Regel auf den beiden ebenen Stirnflächen des Zylinders. Die Anziehungskraft ist bei direktem Kontakt mit einem Eisen- oder Stahlteil groß und nimmt mit zunehmendem Abstand schnell ab. Bei der Detektion kommt es auf den Abstand zwischen Magnet und Sensor an, bei der Befestigung auf die Kontaktfläche.

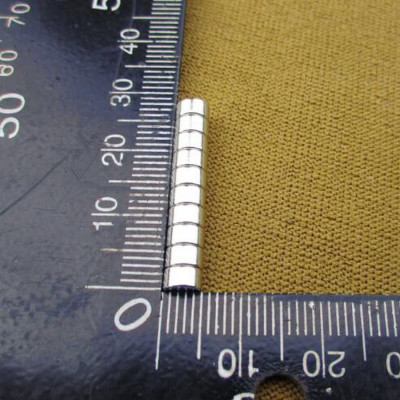

Zu den wichtigsten Merkmalen gehören die zylindrische Form, die geringe Abmessung von 5 x 3 mm und der Betrieb ohne Stromversorgung, ohne Pins und ohne elektrische Anschlüsse. Zehn aufeinander gelegte Magnete ergeben eine Säule von 30 mm.
Spezifikationen:
Typ: Permanentmagnet
Material: Neodym, Eisen, Bor
Form: Zylinder
Durchmesser: 5 mm
Dicke: 3 mm
Abmessungen: 5 x 3 mm
Verwendung:
Identifizieren Sie die Pole vor der Montage. Nähern Sie einen Kompass einer der ebenen Stirnflächen. Das Ende der Nadel, das nach Norden zeigt, wird vom Südpol des Magneten angezogen. Markieren Sie die identifizierte Seite, zum Beispiel mit einem Markerpunkt auf dem Teil, in das Sie den Magneten einsetzen.
Wählen Sie die Befestigungsart. Für eine versenkte Montage fertigen Sie eine Aufnahme mit 5 mm Durchmesser und 3 mm Tiefe, in der der Magnet bündig mit der Oberfläche abschließt. Für ebene Flächen verwenden Sie Sekundenkleber oder Epoxidkleber, nachdem Sie beide Flächen mit Isopropylalkohol entfettet haben. Lassen Sie den Kleber vor der Verwendung vollständig aushärten.
Für eine temporäre Halterung legen Sie den Magneten direkt auf ein Eisen- oder Stahlteil. Teile aus Aluminium, Kupfer oder Kunststoff werden nicht angezogen.
Bei der Detektion mit Hall-Sensor oder Reed-Kontakt prüfen Sie die Funktion mit dem in der Hand gehaltenen Magneten in der endgültigen Position, bevor Sie ihn befestigen. Beginnen Sie bei einem Abstand von etwa 2 mm zwischen Magnet und Sensor. Vergrößern Sie dann schrittweise den Abstand bis zur Grenze, an der der Sensor noch sicher schaltet, und wählen Sie den endgültigen Arbeitsabstand deutlich unterhalb dieser Grenze. Reagiert der Sensor nicht, drehen Sie den Magneten so, dass die gegenüberliegende Seite dem Sensor zugewandt ist.
Trennen Sie aneinander haftende Magnete durch seitliches Verschieben, nicht durch Abziehen in Achsrichtung. Führen Sie sie langsam an die Montagestelle, da sie zerbrechen können, wenn sie sich plötzlich gegenseitig anziehen. Tragen Sie eine Schutzbrille, wenn Sie mit mehreren Magneten arbeiten.
Erhitzen Sie den Magneten nicht übermäßig, etwa durch Löten mit dem Lötkolben in der Nähe, da er dabei an Kraft verliert. Halten Sie den Magneten fern von Datenträgern, Karten und implantierten Medizinprodukten.
- Abmessungen
- 5 x 3 mm
- Material
- Neodym, Eisen, Bor
- Typ
- Permanentmagnet
- Dicke
- 3 mm
- Durchmesser
- 5 mm
- Form
- Zylinder
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Bewertungen (4) - Überprüfung der Moderation
super ok
BUN
Produse f.bune
Ok ! 5*****,
Der Neodym-Magnet 5x3 ist ein kleiner, zylindrischer Permanentmagnet mit einem Durchmesser von 5 mm und einer Dicke von 3 mm. Er wird in elektronischen und mechanischen Projekten eingesetzt, die ein starkes Magnetfeld auf engem Raum benötigen. Beispiele: Betätigung von Hall-Sensoren und Reed-Kontakten, magnetische Verschlüsse für Gehäuse und Türen, Halterungen für kleine Teile, Positionsanzeigen und 3D-gedruckte Prototypen.
Das Produkt hat keine Stromversorgung, keinen Controller und kein Programm, daher erklärt dieses Tutorial nur, wie die Ausrichtung gewählt, wie der Magnet befestigt und wie er in einer Anwendung geprüft wird.
Funktionsweise:
Der Magnet besteht aus einer Legierung aus Neodym, Eisen und Bor und ist dauerhaft magnetisiert. Er erzeugt um sich herum ein Magnetfeld mit einem Nordpol und einem Südpol, ohne Energie zu verbrauchen. Bei einem zylindrischen Magneten dieser Art befinden sich die Pole meist auf den beiden ebenen Flächen. Deshalb muss die Ausrichtung vor der Montage geprüft werden, wie im Abschnitt Konfiguration beschrieben.
Das Volumen eines Zylinders wird mit der Formel V = pi x r x r x h berechnet. Für diesen Magneten gilt r = 2.5 mm und h = 3 mm, also V = 3.14 x 2.5 x 2.5 x 3 = etwa 59 mm3, d. h. 0.059 cm3. Die Dichte gesinterter Neodym-Legierungen liegt bei etwa 7.5 g/cm3, somit beträgt die Masse des Magneten etwa 0.44 g. Er ist klein und leicht, doch sein Feld reicht für viele Anwendungen zur Erkennung und Halterung aus.
Die Anziehungskraft nimmt mit dem Abstand sehr schnell ab. Ein Magnet zieht ein Eisenobjekt im Kontakt stark an, aber schon bei wenigen Millimetern ist die Kraft deutlich geringer. Deshalb ist bei Sensoren der Abstand zwischen Magnet und Sensor wichtig, bei der Befestigung die Kontaktfläche. Zehn Magnete übereinander gestapelt ergeben eine Länge von 30 mm, also 10 x 3 mm.
Anschluss:
Der Magnet hat keine Pins und wird nicht elektrisch angeschlossen. Er benötigt keine Versorgungsspannung, keine Logikpegel und keine Widerstände. Er wirkt aus der Entfernung auf andere Bauteile, zum Beispiel einen Hall-Sensor, einen Reed-Kontakt oder ein Eisenteil.
| Produktpin | Anschluss an | Funktion |
|---|---|---|
| Hat keine Pins | Nichts | Wirkt über das Magnetfeld auf Sensoren oder Eisenteile in der Nähe. |
Konfiguration:
Schritt 1: Pole bestimmen. Halten Sie einen Kompass an eine der ebenen Flächen des Magneten. Das Ende der Kompassnadel, das nach Norden zeigt, wird vom Südpol des Magneten angezogen. Markieren Sie die identifizierte Fläche, zum Beispiel mit einem Markerpunkt auf der Verpackung oder auf dem Teil, in das Sie den Magneten einbauen. Falls Sie keinen Kompass haben, können Sie einen anderen, bereits markierten Magneten verwenden. Flächen, die sich abstoßen, haben den gleichen Pol.
Schritt 2: Wählen Sie die Befestigungsart aus der folgenden Tabelle.
| Methode | Wann einsetzen | Hinweise |
|---|---|---|
| Sackloch mit 5 mm Durchmesser | Versenkter Einbau in Kunststoff, Holz oder 3D-gedruckte Teile | Ein Sackloch mit 3 mm Tiefe lässt den Magneten bündig mit der Oberfläche abschließen. Für einen spielfreien Sitz kann das Loch einen etwas kleineren Durchmesser als der Magnet haben, und der Magnet wird mit leichtem Pressen eingesetzt. |
| Sekundenkleber (Cyanacrylat) oder Epoxidkleber | Befestigung auf ebenen Flächen | Entfetten Sie die Flächen mit Isopropylalkohol und lassen Sie den Kleber vor dem Gebrauch vollständig aushärten. |
| Direkte Anziehung | Temporäres Halten an einem Eisen- oder Stahlteil | Kein Kleber nötig. Teile aus Aluminium, Kupfer, Kunststoff oder austenitischem Edelstahl werden nicht angezogen. |
Schritt 3: Trennen Sie die Magnete vorsichtig. Falls Sie mehrere Magnete zusammengeklebt erhalten haben, ziehen Sie sie nicht in Richtung der Achse auseinander. Schieben Sie sie seitlich gegeneinander, bis sie sich lösen. Führen Sie die Magnete mit Sorgfalt an den Montageort, denn sie können splittern oder brechen, wenn sie plötzlich aufeinanderspringen.
Schritt 4: Behalten Sie Position und Ausrichtung bei. Bei der Montage neben einem Sensor oder Kontakt befestigen Sie den Magneten erst endgültig, nachdem Sie die Funktion mit dem Magneten in der Hand in der endgültigen Position geprüft haben.
Anwendungsbeispiel:
Beispiel: Erkennung des Schließens einer Schranktür mit einem Reed-Kontakt oder einem Hall-Sensor. Der Magnet wird in der Schranktür montiert, der Sensor im Rahmen gegenüber davon.
Markieren Sie den Südpol des Magneten mit dem Kompass, wie oben beschrieben. Befestigen Sie den Sensor am Rahmen und schließen Sie ihn gemäß der Dokumentation des Sensors an seine Schaltung an. Nähern Sie den Magneten dem Sensor mit der ebenen Fläche zum Sensor hin, beginnend bei einem Abstand von etwa 2 mm. Der Reed-Kontakt muss den Stromkreis schließen, was Sie mit einem auf Durchgang eingestellten Multimeter sehen können. Ein Hall-Sensor muss seinen Ausgangszustand wechseln. Vergrößern Sie dann schrittweise den Abstand bis zur Grenze, bei der der Sensor noch sicher schaltet. Der endgültige Arbeitsabstand muss deutlich unter dieser Grenze liegen, damit eine Reserve vorhanden ist.
Schaltet der Sensor nicht, drehen Sie den Magneten so, dass die andere Fläche zum Sensor zeigt. Bipolare oder unipolare Hall-Sensoren reagieren unterschiedlich auf die beiden Pole. Wenn das Schalten stabil ist, bohren Sie in die Tür ein Sackloch mit 5 mm Durchmesser und 3 mm Tiefe und kleben Sie den Magneten mit Kleber ein, wobei die markierte Fläche zum Sensor zeigt.
Häufige Probleme:
Der Sensor reagiert nicht auf den Magneten. Die übliche Ursache ist der falsche Pol oder ein zu großer Abstand. Lösung: Drehen Sie den Magneten mit der anderen Fläche zum Sensor und verringern Sie den Abstand zwischen beiden. Prüfen Sie auch die Lage des Sensors, denn viele Reed-Kontakte reagieren besser auf ein Feld, das parallel zu ihrem Gehäuse verläuft.
Der Magnet löst sich von der Oberfläche. Die Ursache ist meist eine verschmutzte oder fettige Oberfläche oder ein ungeeigneter Kleber. Lösung: Reinigen Sie beide Flächen mit Isopropylalkohol, verwenden Sie einen Sekundenkleber (Cyanacrylat) oder Epoxidkleber und warten Sie die vollständige Aushärtung ab.
Der Magnet ist gesplittert oder abgesplittert. Die Ursache ist das Auftreffen auf einen anderen Magneten oder ein Eisenteil, wenn er plötzlich angezogen wurde. Neodym-Legierungen sind hart, aber spröde. Lösung: Halten Sie Magnete auf Abstand, führen Sie sie langsam an den Montageort und tragen Sie eine Schutzbrille, wenn Sie mit mehreren Magneten arbeiten.
Der Magnet hat an Kraft verloren. Die Ursache kann starke Erwärmung sein, etwa durch Löten mit dem Lötkolben in der Nähe oder durch Liegen neben einer Wärmequelle. Lösung: Halten Sie den Magneten von Wärmequellen fern. Ein übermäßig erhitzter Magnet erreicht seine ursprüngliche Kraft nicht wieder und muss ersetzt werden.
Die Magnete kleben aneinander und lassen sich nur schwer trennen. Die Ursache ist die Anziehung zwischen den ebenen Flächen, die aufeinanderliegen. Lösung: Schieben Sie sie seitlich gegeneinander, statt sie in Richtung der Achse zu ziehen.
Einschränkungen und Tipps:
Der Magnet ist klein, daher liegt seine Reichweite im Bereich von einigen Millimetern. Für größere Abstände verwenden Sie einen empfindlicheren Sensor oder mehrere Magnete übereinander, wobei zehn Magnete eine Säule von 30 mm bilden.
Neodym ist spröde und wärmeempfindlich, daher vermeiden Sie Stöße, gewaltsames Pressen und Löten in der Nähe. Halten Sie Magnete von Karten, Datenträgern und implantierten Medizinprodukten fern.
Mit dem gleichen Magnettyp können Sie magnetische Verschlüsse für Gehäuse, Tür- oder Deckelsensoren, Positionsanzeigen für bewegliche Teile und Halterungen für Werkzeuge oder kleine Eisenteile bauen.
