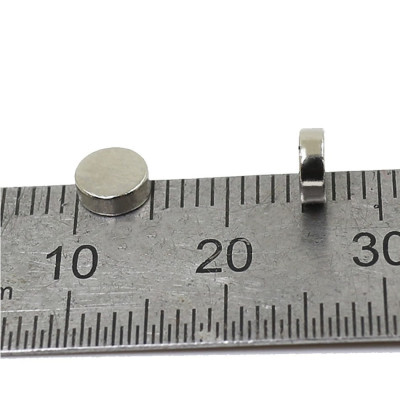

Permanentmagnet Neodym 5x2, Scheibe, 5 mm Durchmesser, 2 mm Dicke
Ideal für schnelle und präzise Befestigungen in Elektronikprojekten, im Bastelbereich oder bei leichten industriellen Anwendungen, bietet er eine hohe Haltekraft im Verhältnis zu seinen Abmessungen. Aus Neodym für starke Magnetisierung gefertigt, mit Scheibenform 5x2 mm für diskreten Einbau, stabiler Haftung auf metallischen Oberflächen und guter Verschleißfestigkeit bei wiederholtem Einsatz.
Mit dem Kauf dieses Produkts erhalten Sie 0,04 RON an Treuepunkten.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Der Neodym-Permanentmagnet 5x2 ist ein kleiner Scheibenmagnet mit silbern metallischer Beschichtung, der in elektronischen und mechanischen Projekten eingesetzt wird. Er kann Hall-Sensoren und Reed-Kontakte betätigen, leichte Teile fixieren, diskrete magnetische Verschlüsse realisieren oder die Position eines beweglichen Elements markieren, zum Beispiel eines Deckels, einer Schublade oder eines Rads.
Neodym ist ein hartmagnetischer Werkstoff, der seine Magnetisierung ohne jede Energiequelle beibehält. Die Scheibe hat einen Durchmesser von 5 mm und eine Dicke von 2 mm. Das Magnetfeld ist in der Nähe der Scheibenflächen am stärksten und nimmt mit dem Abstand schnell ab, sodass der Magnet bereits in Abständen im Millimeterbereich wirksam arbeitet.
Zu den wichtigsten Merkmalen gehören die Scheibenform, die geringen Abmessungen, die Masse von etwa 0,3 g, die silbern metallische Beschichtung und die permanente Magnetisierung. Als passives Bauteil benötigt der Magnet keine Versorgung und wird elektrisch mit nichts verbunden. Er wird mechanisch montiert, durch Verkleben mit Klebstoff, in einer Aussparung oder auf einer ebenen Fläche.
Spezifikationen:
Typ: Permanentmagnet
Material: Neodym
Form: Scheibe
Beschichtung: Metallisch, silbern
Abmessungen: 5 x 2 mm
Verwendung:
Prüfen Sie zuerst, welche Seite des Magneten den Sensor betätigt. Nähern Sie den Magneten mit einer Seite dem Sensor, drehen Sie ihn dann um und probieren Sie es mit der anderen Seite.
Markieren Sie die Seite, die den Sensor betätigt, mit einem Markierungspunkt, damit Sie alle Magnete gleich montieren.
Für die Montage in einem 3D-gedruckten oder bearbeiteten Gehäuse bereiten Sie eine Aussparung mit einem Durchmesser von etwa 5,1 mm und einer Tiefe von 2 mm vor. Fixieren Sie den Magneten mit einem Tropfen Cyanacrylat- oder Epoxidklebstoff, aufgetragen auf die Seite, die in der Aussparung verbleibt, nicht auf die aktive Seite.
Für die Befestigung auf einer ebenen Fläche entfetten Sie die Oberfläche, tragen eine kleine Menge Klebstoff auf eine der Seiten auf und drücken den Magneten einige Sekunden lang an. Lassen Sie den Klebstoff vollständig aushärten, bevor Sie weitere magnetische Teile annähern.
Für die Positionserkennung beginnen Sie bei einem Abstand von etwa 3 mm zwischen Magnet und Sensor und passen Sie ihn an, bis der Sensor sicher reagiert.
Trennen Sie die Magnete durch seitliches Abschieben an der Kante der Fläche, nicht durch senkrechtes Abziehen, und bewahren Sie sie in getrennten Schachteln auf.
Lassen Sie zwei Magnete nicht frei aufeinanderprallen, da Neodym spröde ist und zerbrechen kann. Erhitzen Sie den Magneten nicht durch Löten und bearbeiten Sie ihn nicht durch Bohren oder Schneiden.
Halten Sie den Magneten von Herzschrittmachern, Magnetkarten, Festplatten, Kompassen und Magnetometern fern. Bewahren Sie ihn außerhalb der Reichweite kleiner Kinder auf, da das Verschlucken von zwei Magneten gefährlich ist.
- Abmessungen
- 5 x 2 mm
- Material
- Neodym
- Typ
- Permanentmagnet
- Form
- Scheibe
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Bewertungen (3) - Überprüfung der Moderation
Produse f.bune
Conform asteptarilor
Foarte multumit, recomand aceasta firma.
Der Neodym-Permanentmagnet 5x2 ist eine kleine Scheibe mit einem Durchmesser von 5 mm und einer Dicke von 2 mm, mit silberfarbener Metallbeschichtung. Es handelt sich um ein passives Bauteil ohne Spannungsversorgung und ohne Programm, daher zeigt dieses Tutorial Schritt für Schritt, wie man die Position wählt, den Magneten befestigt und ihn überprüft.
Er wird in elektronischen und mechanischen Projekten eingesetzt, um Hall-Sensoren und Reed-Kontakte zu betätigen, für diskrete magnetische Verschlüsse, zum Festhalten leichter Teile und zur Markierung der Position eines beweglichen Elements.
So funktioniert es:
Der Magnet besteht aus Neodym, einem hartmagnetischen Werkstoff, der seine Magnetisierung ohne jede Energiequelle behält. Das Magnetfeld ist direkt an den Flächen des Magneten am stärksten und nimmt mit dem Abstand sehr schnell ab. Deshalb betätigt ein Magnet dieser Art einen Sensor oder haftet an einem Eisenteil nur dann, wenn er Abstände im Bereich von Millimetern erreicht.
Das Volumen der Scheibe berechnet man mit der Formel V = 3.1416 x (d / 2)^2 x h. Für d = 5 mm und h = 2 mm ergibt sich V = 3.1416 x 6.25 x 2 = 39.3 mm3, also 0.0393 cm3. Neodym hat eine Dichte von etwa 7.5 g/cm3, daher hat der Magnet eine Masse von etwa 0.3 g. Aufgrund der geringen Masse kann der Magnet auf leichten Teilen montiert werden, ohne sie zusätzlich zu belasten.
Ein Magnet hat zwei Pole, Nord und Süd. Zwei Magnete ziehen sich an, wenn sich ungleiche Pole nähern, und stoßen sich ab, wenn sich gleiche Pole nähern. Diese Eigenschaft nutzt man, um die richtige Seite des Magneten gegenüber einem Sensor oder einem zweiten Magneten auszuwählen.
Anschluss:
Der Magnet hat keine Anschlüsse und wird elektrisch mit nichts verbunden. Er benötigt keine Spannungsversorgung, keinen Pegelwandler und keine Widerstände. Er wird mechanisch montiert, in einer Aussparung oder auf einer ebenen Fläche, im passenden Abstand zum Sensor oder zum Eisenteil, das er betätigen soll.
| Produktpin | Wird verbunden mit | Funktion |
|---|---|---|
| Keine Anschlüsse | Mechanische Montage (Aussparung oder ebene Fläche) | Erzeugt das Magnetfeld, das den Sensor oder das Eisenteil betätigt. |
Konfiguration:
Prüfen Sie zunächst, welche Seite des Magneten vom Sensor angezogen wird. Nähern Sie den Magneten dem Sensor mit einer Seite, drehen Sie ihn um und probieren Sie die andere Seite aus. Markieren Sie die Seite, die den Sensor betätigt, mit einem Markerpunkt, damit Sie alle Magnete gleich montieren.
Für die Montage in 3D-gedruckten oder gefrästen Gehäusen bereiten Sie eine Aussparung mit einem Durchmesser von etwa 5.1 mm und einer Tiefe von 2 mm vor. Der Magnet passt mit leichtem Kraftaufwand hinein, und ein Tropfen Sekundenkleber oder Epoxidkleber fixiert ihn dauerhaft. Der Kleber wird auf die Seite gegeben, die in der Aussparung bleibt, nicht auf die aktive Seite.
Zur Befestigung auf einer ebenen Fläche entfernen Sie Fett von der Oberfläche, tragen eine kleine Menge Kleber auf eine der Flächen auf und drücken den Magneten einige Sekunden lang an. Lassen Sie den Kleber vollständig aushärten, bevor Sie weitere magnetische Teile in die Nähe bringen.
Anwendungsbeispiel:
Die vorgeschlagene Anwendung ist die Erkennung des Schließens eines Deckels mit einem Reed-Kontakt oder einem Hall-Sensor. Montieren Sie den Magneten am Rand des Deckels, mit der markierten Seite nach außen, und befestigen Sie den Sensor am Gehäuse gegenüber dem Magneten.
Schließen Sie den Deckel und messen Sie den Abstand zwischen Magnet und Sensor. Beginnen Sie mit etwa 3 mm. Prüfen Sie mit einem Multimeter in der Durchgangsprüfung oder am Ausgang des Sensors, ob dieser auf das Schließen des Deckels reagiert und beim Öffnen wieder in den Ausgangszustand zurückkehrt. Wenn er nicht reagiert, verringern Sie den Abstand oder drehen Sie den Magneten auf die andere Seite.
Sobald der Kontakt stabil ist, öffnen und schließen Sie den Deckel mindestens zehnmal, um sicherzugehen, dass die Erkennung wiederholbar ist. Danach befestigen Sie Magnet und Sensor dauerhaft in den gefundenen Positionen.
Häufige Probleme:
Der Magnet haftet an anderen Magneten oder an Werkzeugen und ist nur schwer zu trennen. Ursache ist die starke Anziehung beim Kontakt. Abhilfe: Schieben Sie den Magneten seitlich über die Kante der Fläche, statt ihn senkrecht abzuziehen, und bewahren Sie Magnete in getrennten Dosen auf.
Der Sensor reagiert nicht auf den Magneten. Ursache kann ein zu großer Abstand oder die falsche Seite des Magneten sein. Abhilfe: Verringern Sie den Abstand und probieren Sie die andere Seite des Magneten aus.
Der Magnet löst sich aus der Aussparung. Ursache ist fehlender Kleber oder eine zu große Aussparung. Abhilfe: Reinigen Sie die Aussparung und verwenden Sie Sekundenkleber oder Epoxidkleber, bei einer Aussparung von etwa 5.1 mm.
Der Magnet ist angeschlagen oder gesplittert. Ursache ist die Sprödigkeit des Neodyms, das bei einem Zusammenstoß zweier frei anziehender Magnete zerbricht. Abhilfe: Führen Sie das Zusammenführen der Magnete kontrolliert durch und ersetzen Sie das beschädigte Teil.
Der Magnet hat an Kraft verloren. Ursache kann die Einwirkung hoher Temperaturen sein, etwa 80 °C oder mehr, oder Feuchtigkeit nach der Beschädigung der Beschichtung. Abhilfe: Montieren Sie ihn fern von Wärmequellen und ersetzen Sie ihn, wenn sich die Beschichtung ablöst.
Einschränkungen und Tipps:
Der Magnet ist klein und hat nur eine begrenzte Haltekraft, geeignet für leichte Teile, Sensoren und diskrete Verschlüsse. Für größere Lasten verwenden Sie größere Magnete oder mehrere Magnete.
Halten Sie den Magneten fern von Herzschrittmachern, Magnetkarten, Festplatten sowie Kompassen oder Magnetometern, da er diese beeinträchtigen kann. Bewahren Sie ihn außerhalb der Reichweite kleiner Kinder auf, denn das Verschlucken von zwei Magneten ist gefährlich.
Erhitzen Sie den Magneten nicht durch Löten und bearbeiten Sie ihn nicht durch Bohren oder Schneiden. Für fortgeschrittene Projekte können Sie mehrere Magnete kombinieren, um ein stärkeres Feld zu erhalten, oder den Magneten als Markierung auf einem Rad verwenden, um die Drehzahl mit einem Hall-Sensor zu messen.
