Magnete al neodimio permanente 5x3, cilindrico, diametro 5 mm, spessore 3 mm
Ideale per un fissaggio rapido e preciso in applicazioni tecniche, questo magnete al neodimio offre un'elevata forza di attrazione in un formato compatto. Ha dimensioni 5x3 mm, è realizzato in materiale permanente con buona stabilità nel tempo, si integra facilmente in piccoli assemblaggi ed è adatto per automazioni, elettronica, sensori, fissaggi e progetti fai da te.
Acquistando questo prodotto guadagni 0,05 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il magnete permanente al neodimio 5x3 è un magnete cilindrico di dimensioni ridotte, con diametro di 5 mm e spessore di 3 mm. Genera un campo magnetico intenso in uno spazio ridotto e non richiede alimentazione. È adatto per azionare sensori Hall e contatti reed, per chiusure magnetiche su contenitori e sportelli, per supporti di piccoli componenti, indicatori di posizione e prototipi stampati in 3D.
Il magnete è realizzato in lega di neodimio, ferro e boro, magnetizzata in modo permanente. Il polo nord e il polo sud si trovano, di regola, sulle due facce piane del cilindro. La forza di attrazione è elevata a contatto diretto con un pezzo di ferro o acciaio e diminuisce rapidamente con l'aumentare della distanza. Nel rilevamento conta la distanza tra magnete e sensore, mentre nel fissaggio conta la superficie di contatto.

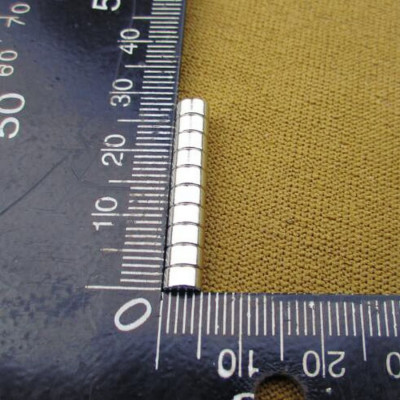

Tra le caratteristiche principali figurano la forma cilindrica, le dimensioni ridotte di 5 x 3 mm e il funzionamento senza alimentazione, senza piedini e senza collegamenti elettrici. Dieci magneti sovrapposti formano una colonna di 30 mm.
Specifiche:
Tipo: Magnete permanente
Materiale: Neodimio, ferro, boro
Forma: Cilindro
Diametro: 5 mm
Spessore: 3 mm
Dimensioni: 5 x 3 mm
Utilizzo:
Identificate i poli prima del montaggio. Avvicinate una bussola a una delle facce piane. L'estremità dell'ago che indica il nord viene attratta dal polo sud del magnete. Contrassegnate la faccia individuata, ad esempio con un punto di pennarello sul pezzo in cui montate il magnete.
Scegliete il modo di fissaggio. Per il montaggio incassato, realizzate una sede con diametro di 5 mm e profondità di 3 mm, in cui il magnete resta a filo della superficie. Per superfici piane, utilizzate adesivo cianoacrilico o epossidico, dopo aver sgrassato entrambe le superfici con alcol isopropilico. Lasciate indurire completamente l'adesivo prima dell'uso.
Per un fissaggio temporaneo, appoggiate il magnete direttamente su un pezzo di ferro o acciaio. I pezzi di alluminio, rame o plastica non vengono attratti.
Nel rilevamento con sensore Hall o contatto reed, verificate il funzionamento tenendo il magnete in mano, nella posizione finale, prima di fissarlo. Partite da uno spazio di circa 2 mm tra magnete e sensore. Aumentate poi gradualmente la distanza fino al limite oltre il quale il sensore commuta ancora in modo sicuro, e scegliete la distanza di lavoro finale chiaramente al di sotto di tale limite. Se il sensore non reagisce, girate il magnete con la faccia opposta verso il sensore.
Separate i magneti incollati tra loro facendoli scorrere lateralmente, non tirandoli nella direzione dell'asse. Avvicinateli lentamente al punto di montaggio, perché possono urtarsi e rompersi se scattano improvvisamente uno verso l'altro. Indossate occhiali di protezione quando lavorate con più magneti.
Non riscaldate eccessivamente il magnete, ad esempio saldando con il saldatore nelle vicinanze, perché perde parte della sua forza. Tenete il magnete lontano da supporti di dati, carte e dispositivi medici impiantati.
- Dimensioni
- 5 x 3 mm
- Materiale
- Neodimio, ferro, boro
- Tipo
- Magnete permanente
- Spessore
- 3 mm
- Diametro
- 5 mm
- Forma
- Cilindro
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Recensioni (4) - Moderation della recensione
super ok
BUN
Produse f.bune
Ok ! 5*****,
Il magnete al neodimio 5x3 è un piccolo magnete permanente cilindrico, con diametro di 5 mm e spessore di 3 mm. Si utilizza in progetti elettronici e meccanici che richiedono un campo magnetico intenso in uno spazio ridotto. Esempi: attivazione di sensori Hall e contatti reed, chiusure magnetiche per contenitori e sportelli, supporti per piccoli componenti, indicatori di posizione e prototipi stampati in 3D.
Il prodotto non ha alimentazione, controller o programma, quindi questa guida spiega solo come scegliere l'orientamento, come fissarlo e come verificare il magnete in un'applicazione.
Come funziona:
Il magnete è realizzato con una lega di neodimio, ferro e boro, magnetizzata in modo permanente. Crea attorno a sé un campo magnetico con un polo nord e un polo sud, senza consumare energia. In un magnete cilindrico di questo tipo, i poli si trovano di solito sulle due facce piane. Per questo l'orientamento va verificato prima del montaggio, come descritto nella sezione Configurazione.
Il volume di un cilindro si calcola con la formula V = pi x r x r x h. Per questo magnete, r = 2,5 mm e h = 3 mm, quindi V = 3,14 x 2,5 x 2,5 x 3 = circa 59 mm3, cioè 0,059 cm3. La densità delle leghe di neodimio sinterizzate è di circa 7,5 g/cm3, quindi la massa del magnete è di circa 0,44 g. È piccolo e leggero, ma il suo campo è sufficiente per molte applicazioni di rilevamento e fissaggio.
La forza di attrazione diminuisce molto rapidamente con la distanza. Un magnete attrae con forza un oggetto di ferro a contatto, ma a pochi millimetri la forza è già molto più bassa. Per questo, nei sensori conta la distanza tra magnete e sensore, mentre nel fissaggio conta la superficie di contatto. Dieci magneti posti uno sopra l'altro hanno una lunghezza di 30 mm, cioè 10 x 3 mm.
Collegamento:
Il magnete non ha pin e non si collega elettricamente. Non necessita di tensione di alimentazione, livelli logici o resistenze. Agisce a distanza su altri componenti, ad esempio un sensore Hall, un contatto reed o un pezzo di ferro.
| Pin del prodotto | Si collega a | Funzione |
|---|---|---|
| Non ha pin | Nulla | Agisce tramite il campo magnetico sui sensori o sui pezzi di ferro vicini. |
Configurazione:
Passo 1: identificate i poli. Avvicinate una bussola a una delle facce piane del magnete. L'estremità dell'ago della bussola che indica il nord viene attratta dal polo sud del magnete. Contrassegnate la faccia individuata, ad esempio con un punto di pennarello sulla confezione o sul pezzo in cui lo montate. Se non avete una bussola, potete usare un altro magnete già contrassegnato. Le facce che si respingono hanno lo stesso polo.
Passo 2: scegliete il metodo di fissaggio dalla tabella seguente.
| Metodo | Quando si usa | Osservazioni |
|---|---|---|
| Sede con diametro di 5 mm | Montaggio incassato in plastica, legno o pezzi stampati in 3D | Una sede profonda 3 mm lascia il magnete a filo della superficie. Per un serraggio senza gioco, la sede può avere un diametro leggermente inferiore a quello del magnete, e il magnete si inserisce con una lieve pressione. |
| Adesivo cianoacrilico o epossidico | Fissaggio su superfici piane | Sgrassate le superfici con alcol isopropilico e lasciate che l'adesivo si indurisca completamente prima dell'uso. |
| Attrazione diretta | Presa temporanea su un pezzo di ferro o acciaio | Non richiede adesivo. I pezzi in alluminio, rame, plastica o acciaio inossidabile austenitico non vengono attratti. |
Passo 3: separate i magneti con cautela. Se avete ricevuto più magneti attaccati tra loro, non tirateli in direzione dell'asse. Fateli scorrere lateralmente, uno rispetto all'altro, finché si staccano. Avvicinate i magneti al punto di montaggio con attenzione, perché possono urtarsi e rompersi se si attraggono bruscamente l'uno verso l'altro.
Passo 4: mantenete la posizione e l'orientamento. Nel montaggio vicino a un sensore o a un contatto, fissate definitivamente il magnete solo dopo aver verificato il funzionamento tenendo il magnete in mano, nella posizione finale.
Esempio di utilizzo:
Esempio: rilevamento della chiusura di un'anta di armadio con un contatto reed o con un sensore Hall. Il magnete si monta nell'anta, mentre il sensore nel telaio, di fronte a esso.
Contrassegnate il polo sud del magnete con la bussola, come descritto sopra. Fissate il sensore sul telaio e collegatelo al suo circuito, seguendo la documentazione del sensore. Avvicinate il magnete al sensore, con la faccia piana verso il sensore, partendo da una distanza di circa 2 mm. Il contatto reed deve chiudere il circuito, cosa che potete vedere con un multimetro impostato sulla continuità. Un sensore Hall deve cambiare lo stato della sua uscita. Aumentate poi gradualmente la distanza fino al limite oltre il quale il sensore non commuta più in modo sicuro. La distanza di lavoro finale deve essere chiaramente al di sotto di questo limite, in modo da avere un margine.
Se il sensore non commuta, girate il magnete con la faccia opposta verso il sensore. I sensori Hall bipolari o unipolari reagiscono in modo diverso ai due poli. Quando la commutazione è stabile, forate nell'anta una sede con diametro di 5 mm e profondità di 3 mm e incollate il magnete con adesivo, con la faccia contrassegnata rivolta verso il sensore.
Problemi frequenti:
Il sensore non reagisce al magnete. La causa più comune è il polo sbagliato o una distanza troppo grande. Soluzione: girate il magnete con l'altra faccia verso il sensore e riducete lo spazio tra i due. Verificate anche la posizione del sensore, perché molti contatti reed reagiscono meglio a un campo parallelo al proprio corpo.
Il magnete si stacca dalla superficie. La causa è di solito una superficie sporca o unta, oppure un adesivo non adatto. Soluzione: pulite entrambe le superfici con alcol isopropilico, usate un adesivo cianoacrilico o epossidico e attendete l'indurimento completo.
Il magnete si è rotto o scheggiato. La causa è l'urto contro un altro magnete o un pezzo di ferro quando è stato attratto bruscamente. Le leghe di neodimio sono dure ma fragili. Soluzione: tenete i magneti a distanza, avvicinateli lentamente al punto di montaggio e indossate occhiali protettivi quando lavorate con più magneti.
Il magnete ha perso forza. La causa può essere un forte riscaldamento, ad esempio la saldatura con il saldatore nelle vicinanze o il lasciarlo vicino a una fonte di calore. Soluzione: tenete il magnete lontano da fonti di calore. Un magnete surriscaldato non recupera la forza iniziale e va sostituito.
I magneti sono incollati tra loro e difficili da separare. La causa è l'attrazione tra le facce piane a contatto. Soluzione: fateli scorrere lateralmente, uno rispetto all'altro, invece di tirarli in direzione dell'asse.
Limiti e consigli:
Il magnete è piccolo, quindi il suo raggio d'azione è dell'ordine di pochi millimetri. Per distanze maggiori usate un sensore più sensibile o più magneti posti uno sopra l'altro, tenendo conto che dieci magneti formano una colonna di 30 mm.
Il neodimio è fragile e sensibile al calore, quindi evitate urti, pressioni forzate e la saldatura nelle vicinanze. Tenete i magneti lontani da carte di credito, supporti di dati e dispositivi medici impiantati.
Con lo stesso tipo di magnete potete costruire chiusure magnetiche per contenitori, sensori di porta o di coperchio, indicatori di posizione per parti mobili e supporti per utensili o piccoli pezzi di ferro.
