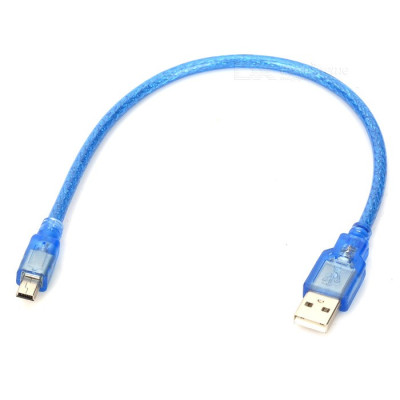

Cavo MiniUSB, USB-A a Mini-USB, 30cm
Ideale per il collegamento e il trasferimento di dati tra schede di sviluppo Arduino e PC, questo cavo MiniUSB da 30 cm offre una connessione stabile per la programmazione e la comunicazione seriale, con connettore MiniUSB compatibile con molti moduli e apparecchi, lunghezza compatta per il banco di lavoro e cavo flessibile facile da gestire.
Acquistando questo prodotto guadagni 0,35 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il cavo USB con connettore USB-A maschio a un'estremità e connettore Mini-USB maschio all'altra realizza il collegamento tra una porta USB di computer, hub o caricatore e un dispositivo con connettore Mini-USB. Sullo stesso cavo passano sia l'alimentazione a 5 V sia i dati, quindi è adatto al trasferimento di dati, alla comunicazione seriale, alla programmazione dei dispositivi con porta Mini-USB e all'alimentazione di piccoli apparecchi.
Il cavo collega i quattro contatti del connettore USB-A (VBUS, D-, D+ e GND) ai contatti corrispondenti del connettore Mini-USB a 5 pin. L'alimentazione a 5 V passa sulle linee VBUS e GND, mentre i dati circolano sulla coppia differenziale D+ e D-. Il pin ID del connettore Mini-USB non è utilizzato. La lunghezza di 30 cm mantiene contenuta la caduta di tensione sui fili di alimentazione ed è adatta a montaggi da scrivania, dove il dispositivo si trova vicino al computer.
Tra le caratteristiche principali figurano il connettore USB-A maschio, il connettore Mini-USB maschio, l'isolamento esterno blu trasparente e la lunghezza di 30 cm. Il cavo non necessita di alimentazione propria, poiché la tensione di 5 V è fornita dalla porta USB a cui è collegato.
Specifiche:
Tensione di alimentazione: 5 VDC (dalla porta USB)
Connettore estremità 1: USB-A maschio
Connettore estremità 2: Mini-USB maschio, 5 pin
Linee di alimentazione: VBUS (5 V) e GND
Linee dati: D+ e D-
Colore: Blu trasparente
Lunghezza: 30 cm
Pinout:
| Connettore | Pin | Funzione |
|---|---|---|
| USB-A maschio | 1 | VBUS, alimentazione 5 V, collegato al pin 1 del connettore Mini-USB |
| USB-A maschio | 2 | D-, linea dati negativa, collegata al pin 2 del connettore Mini-USB |
| USB-A maschio | 3 | D+, linea dati positiva, collegata al pin 3 del connettore Mini-USB |
| USB-A maschio | 4 | GND, massa, collegata al pin 5 del connettore Mini-USB |
| Mini-USB maschio | 1 | VBUS, alimentazione 5 V |
| Mini-USB maschio | 2 | D-, linea dati negativa |
| Mini-USB maschio | 3 | D+, linea dati positiva |
| Mini-USB maschio | 4 | ID, non utilizzato in questo cavo |
| Mini-USB maschio | 5 | GND, massa |
Utilizzo:
Inserite il connettore Mini-USB nel connettore del dispositivo fino a sentire che è bloccato. Il connettore entra in un solo verso, quindi non forzate se non entra, ma ruotatelo e riprovate.
Inserite il connettore USB-A in una porta USB del computer, di un hub alimentato o di un caricatore da 5 V.
Preferite una porta diretta del computer invece di un hub senza alimentazione, soprattutto per i dispositivi con consumo più elevato.
Verificate prima del collegamento che il dispositivo abbia un connettore Mini-USB, poiché il Micro-USB ha una forma diversa e non è compatibile con questo connettore.
Se il dispositivo ha un LED di alimentazione, questo deve accendersi dopo il collegamento, il che indica che l'alimentazione a 5 V raggiunge il dispositivo.
Per il trasferimento di dati o la comunicazione seriale, attendete che il sistema operativo rilevi il dispositivo e installate il relativo driver se necessario.
Non applicate al cavo una tensione diversa dai 5 V forniti dalla porta USB.
Mantenete il consumo del dispositivo al di sotto del limite della porta utilizzata. Una porta USB di computer offre normalmente fino a 500 mA.
Estraete i connettori tenendo il corpo di plastica, senza tirare il cavo, ed evitate di piegare bruscamente il cavo vicino ai connettori.
- Tensione di alimentazione
- 5 V DC (de la portul USB)
- Colore
- Blu trasparente
- Lunghezza
- 30 cm
- Tipo di connettore
- USB-A maschio, Mini-USB maschio, 5 pin
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Recensioni (2) - Moderation della recensione
Il cavo MiniUSB da 30 cm ha a un'estremità un connettore USB-A maschio, per computer, caricatore o hub, e all'altra un connettore Mini-USB maschio, per il dispositivo da collegare. Si utilizza per il trasferimento dati, per la comunicazione seriale con il computer, per la programmazione dei dispositivi con porta Mini-USB e per alimentarli a 5 V.
Il tutorial mostra la messa in funzione del cavo con un computer e un dispositivo con connettore Mini-USB. Il cavo non richiede una scheda di sviluppo, un programma o un'alimentazione propria.
Come funziona:
Il cavo trasporta sugli stessi fili l'alimentazione e i dati. L'alimentazione è di 5 V e arriva dalla porta USB al dispositivo sulle linee VBUS e GND. I dati viaggiano sulla coppia differenziale D+ e D-, sulla quale il computer e il dispositivo scambiano messaggi.
I fili di alimentazione hanno una piccola resistenza, e su di essi si verifica una caduta di tensione calcolata con la formula U = I x R, dove I è la corrente assorbita dal dispositivo e R è la resistenza dei fili di alimentazione (VBUS e GND insieme). Come esempio di calcolo, se la resistenza totale fosse 0.2 ohm e il dispositivo assorbisse 300 mA, la caduta sarebbe U = 0.3 A x 0.2 ohm = 0.06 V, quindi il dispositivo riceverebbe circa 4.94 V.
La resistenza aumenta in modo proporzionale alla lunghezza, quindi un cavo da 30 cm perde meno tensione di uno lungo, a parità di corrente e di fili. Il valore di 0.2 ohm è solo un'ipotesi per l'esempio.
Collegamento:
Il cavo ha connettori diversi alle estremità e ciascuno si inserisce in un solo verso nel proprio connettore. Il livello dei segnali dati è quello standard USB, e l'alimentazione è di 5 V. Non è necessario un convertitore di livello, delle resistenze o un'alimentazione separata per un dispositivo a basso consumo.
| Pin del prodotto | Si collega a | Funzione |
|---|---|---|
| Connettore USB-A, pin 1 | Connettore Mini-USB, pin 1 | VBUS, alimentazione 5 V |
| Connettore USB-A, pin 2 | Connettore Mini-USB, pin 2 | D-, linea dati negativa |
| Connettore USB-A, pin 3 | Connettore Mini-USB, pin 3 | D+, linea dati positiva |
| Connettore USB-A, pin 4 | Connettore Mini-USB, pin 5 | GND, massa |
| Connettore Mini-USB, pin 4 | Non utilizzato | ID, usato solo per la funzione OTG dei dispositivi |
Esempio di utilizzo:
L'esempio mostra il collegamento di un dispositivo con connettore Mini-USB a un computer per il trasferimento dati. Inserite il connettore Mini-USB nella presa del dispositivo finché non si sente che è agganciato.
Inserite il connettore USB-A in una porta del computer. Preferite una porta diretta del computer, non un hub senza alimentazione.
Se il dispositivo ha un LED di alimentazione, questo deve accendersi, il che conferma che VBUS arriva al dispositivo.
Attendete che il sistema operativo segnali un nuovo dispositivo e, se necessario, installate il driver indicato dal produttore del dispositivo. Il dispositivo compare poi nell'elenco dei dispositivi o delle porte seriali del computer, il che dimostra che le linee D+ e D- del cavo funzionano.
Alla fine, chiudete l'applicazione che usa il dispositivo e scollegate i connettori tenendoli dal corpo in plastica.
Problemi frequenti:
Il dispositivo non viene rilevato dal computer. La causa più comune è un driver mancante per il circuito USB del dispositivo, oppure un connettore non inserito completamente. Installate il driver corretto, reinserite i connettori fino in fondo e provate un'altra porta USB del computer.
Il dispositivo non si avvia e il LED di alimentazione resta spento. La causa può essere una porta USB senza alimentazione oppure un hub sovraccarico. Collegate il cavo direttamente al computer o a un caricatore USB da 5 V e verificate se il LED si accende.
Il trasferimento dati si interrompe con un errore oppure il dispositivo si riavvia da solo. La causa può essere un contatto debole al connettore o un consumo troppo elevato, che abbassa la tensione di alimentazione. Verificate il collegamento, scollegate temporaneamente i moduli che consumano e riprovate.
Il dispositivo compare e scompare periodicamente dall'elenco dei dispositivi. La causa è di solito un connettore che si muove o un cavo tirato di lato. Fissate il dispositivo e il cavo in modo che non siano sollecitati, poi ricollegate.
Il connettore Mini-USB entra con difficoltà o non si fissa. La causa può essere un connettore diverso, ad esempio Micro-USB, che ha una forma differente. Verificate il tipo di connettore del dispositivo prima di usare il cavo.
Limiti e consigli:
Il cavo è lungo 30 cm, adatto per montaggi su scrivania, dove il dispositivo si trova vicino al computer. Per distanze maggiori usate un cavo più lungo, ma tenete presente che ogni aumento di lunghezza comporta una caduta di tensione maggiore, a parità di corrente.
Una porta USB del computer fornisce di solito fino a 500 mA, quindi il consumo del dispositivo, moduli collegati compresi, deve restare al di sotto di questo valore. Per consumi più elevati alimentate i moduli separatamente e usate il cavo solo per i dati.
Non tirate il cavo per scollegare il connettore e non piegate bruscamente il cavo vicino ai connettori.
Con questo cavo potete trasferire dati, utilizzare la comunicazione seriale con il computer e alimentare piccoli montaggi direttamente da un caricatore USB da 5 V.
