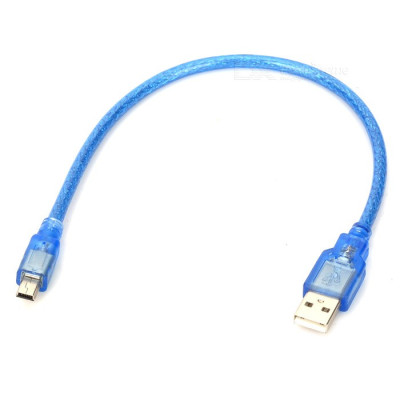

Kabel MiniUSB, USB-A auf Mini-USB, 30cm
Ideal für den Anschluss und die Datenübertragung zwischen Arduino-Entwicklungsboards und dem PC, bietet dieses 30 cm lange MiniUSB-Kabel eine stabile Verbindung für Programmierung und serielle Kommunikation. Der MiniUSB-Stecker ist mit vielen Modulen und Geräten kompatibel, die kompakte Länge passt auf den Arbeitsplatz und das flexible Kabel lässt sich gut handhaben.
Shipping by Mittwoch 11 November
Mit dem Kauf dieses Produkts erhalten Sie 0,35 RON an Treuepunkten.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Das USB-Kabel mit USB-A-Stecker am einen Ende und Mini-USB-Stecker am anderen Ende stellt die Verbindung zwischen einem USB-Anschluss eines Computers, Hubs oder Ladegeräts und einem Gerät mit Mini-USB-Anschluss her. Über dasselbe Kabel fließen sowohl die Versorgung von 5 V als auch die Daten. Deshalb eignet es sich für die Datenübertragung, die serielle Kommunikation, die Programmierung von Geräten mit Mini-USB-Anschluss und die Versorgung kleiner Geräte.
Das Kabel verbindet die vier Kontakte des USB-A-Steckers (VBUS, D-, D+ und GND) mit den entsprechenden Kontakten des 5-poligen Mini-USB-Steckers. Die Versorgung von 5 V verläuft über die Leitungen VBUS und GND, die Daten über das differenzielle Paar D+ und D-. Der ID-Pin des Mini-USB-Steckers wird nicht verwendet. Die Länge von 30 cm hält den Spannungsabfall auf den dünnen Versorgungsleitungen gering und ist für Aufbauten auf dem Schreibtisch geeignet, wo das Gerät nahe am Computer steht.
Zu den wichtigsten Merkmalen gehören der USB-A-Stecker, der Mini-USB-Stecker, die transparent blaue Außenisolierung und die Länge von 30 cm. Das Kabel benötigt keine eigene Stromversorgung, die Spannung von 5 V wird vom USB-Anschluss geliefert, an dem es angeschlossen ist.
Spezifikationen:
Versorgungsspannung: 5 VDC (vom USB-Anschluss)
Anschluss Ende 1: USB-A-Stecker
Anschluss Ende 2: Mini-USB-Stecker, 5-polig
Versorgungsleitungen: VBUS (5 V) und GND
Datenleitungen: D+ und D-
Farbe: Transparent blau
Länge: 30 cm
Pinbelegung:
| Anschluss | Pin | Funktion |
|---|---|---|
| USB-A-Stecker | 1 | VBUS, Versorgung 5 V, verbunden mit Pin 1 des Mini-USB-Steckers |
| USB-A-Stecker | 2 | D-, negative Datenleitung, verbunden mit Pin 2 des Mini-USB-Steckers |
| USB-A-Stecker | 3 | D+, positive Datenleitung, verbunden mit Pin 3 des Mini-USB-Steckers |
| USB-A-Stecker | 4 | GND, Masse, verbunden mit Pin 5 des Mini-USB-Steckers |
| Mini-USB-Stecker | 1 | VBUS, Versorgung 5 V |
| Mini-USB-Stecker | 2 | D-, negative Datenleitung |
| Mini-USB-Stecker | 3 | D+, positive Datenleitung |
| Mini-USB-Stecker | 4 | ID, in diesem Kabel nicht verwendet |
| Mini-USB-Stecker | 5 | GND, Masse |
Verwendung:
Stecken Sie den Mini-USB-Stecker in den Anschluss des Geräts, bis er spürbar einrastet. Der Stecker passt nur in einer Richtung. Erzwingen Sie das Einstecken nicht, sondern drehen Sie den Stecker und versuchen Sie es erneut.
Stecken Sie den USB-A-Stecker in einen USB-Anschluss des Computers, eines gespeisten Hubs oder eines Ladegeräts mit 5 V.
Verwenden Sie möglichst einen direkten USB-Anschluss des Computers statt eines Hubs ohne eigene Stromversorgung, besonders bei Geräten mit höherem Verbrauch.
Prüfen Sie vor dem Anschließen, ob das Gerät einen Mini-USB-Anschluss hat, denn Micro-USB hat eine andere Form und ist mit diesem Stecker nicht kompatibel.
Wenn das Gerät eine Betriebs-LED hat, sollte sie nach dem Anschließen aufleuchten. Dies zeigt, dass die Versorgung von 5 V das Gerät erreicht.
Warten Sie für die Datenübertragung oder die serielle Kommunikation, bis das Betriebssystem das Gerät erkennt, und installieren Sie bei Bedarf dessen Treiber.
Legen Sie an das Kabel keine andere Spannung an als die 5 V des USB-Anschlusses.
Halten Sie den Verbrauch des Geräts unter der Grenze des verwendeten Anschlusses. Ein USB-Anschluss am Computer liefert üblicherweise bis zu 500 mA.
Ziehen Sie die Stecker am Kunststoffgehäuse ab, ohne am Kabel zu ziehen, und vermeiden Sie ein starkes Abknicken des Kabels in der Nähe der Stecker.
- Versorgungsspannung
- 5 V DC (de la portul USB)
- Farbe
- Transparentes Blau
- Länge
- 30 cm
- Steckverbindertyp
- USB-A Stecker, Mini-USB Stecker, 5 Pins
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Bewertungen (2) - Überprüfung der Moderation
Das 30 cm lange MiniUSB-Kabel hat an einem Ende einen USB-A-Stecker, für Computer, Ladegerät oder Hub, und am anderen Ende einen Mini-USB-Stecker, für das anzuschließende Gerät. Es wird für die Datenübertragung, für die serielle Kommunikation mit dem Computer, für die Programmierung von Geräten mit Mini-USB-Anschluss und für deren Versorgung mit 5 V verwendet.
Das Tutorial zeigt die Inbetriebnahme des Kabels mit einem Computer und einem Gerät mit Mini-USB-Stecker. Das Kabel benötigt weder ein Entwicklungsboard, ein Programm noch eine eigene Stromversorgung.
So funktioniert es:
Das Kabel überträgt Versorgung und Daten über dieselben Adern. Die Versorgung beträgt 5 V und gelangt vom USB-Anschluss über die Leitungen VBUS und GND zum Gerät. Die Daten laufen über das differenzielle Leitungspaar D+ und D-, über das Computer und Gerät Nachrichten austauschen.
Die Versorgungsadern besitzen einen kleinen Widerstand, und an ihnen entsteht ein Spannungsabfall, der mit der Formel U = I x R berechnet wird. Dabei ist I der Strom, den das Gerät aufnimmt, und R der Widerstand der Versorgungsadern (VBUS und GND zusammen). Als Rechenbeispiel: Wenn der Gesamtwiderstand 0.2 Ohm betragen würde und das Gerät 300 mA verbrauchen würde, betrüge der Abfall U = 0.3 A x 0.2 Ohm = 0.06 V, sodass das Gerät etwa 4.94 V erhalten würde.
Der Widerstand steigt proportional zur Länge, daher verliert ein 30 cm langes Kabel bei gleichem Strom und gleichen Adern weniger Spannung als ein langes Kabel. Der Wert von 0.2 Ohm ist nur eine Annahme für das Beispiel.
Anschluss:
Das Kabel hat an den Enden unterschiedliche Stecker, und jeder lässt sich nur in einer Richtung in seine Buchse einstecken. Der Pegel der Datensignale entspricht dem USB-Standard, und die Versorgung beträgt 5 V. Für ein Gerät mit geringem Verbrauch sind weder ein Pegelwandler, Widerstände noch eine separate Stromversorgung nötig.
| Produktpin | Wird verbunden mit | Funktion |
|---|---|---|
| USB-A-Stecker, Pin 1 | Mini-USB-Stecker, Pin 1 | VBUS, Versorgung 5 V |
| USB-A-Stecker, Pin 2 | Mini-USB-Stecker, Pin 2 | D-, negative Datenleitung |
| USB-A-Stecker, Pin 3 | Mini-USB-Stecker, Pin 3 | D+, positive Datenleitung |
| USB-A-Stecker, Pin 4 | Mini-USB-Stecker, Pin 5 | GND, Masse |
| Mini-USB-Stecker, Pin 4 | Wird nicht verwendet | ID, wird nur für die OTG-Funktion der Geräte benutzt |
Anwendungsbeispiel:
Das Beispiel zeigt den Anschluss eines Geräts mit Mini-USB-Buchse an einen Computer für die Datenübertragung. Stecken Sie den Mini-USB-Stecker in die Buchse des Geräts, bis er spürbar einrastet.
Stecken Sie den USB-A-Stecker in einen Anschluss des Computers. Verwenden Sie bevorzugt einen direkten Anschluss des Computers und keinen Hub ohne eigene Stromversorgung.
Falls das Gerät eine Betriebs-LED besitzt, muss sie aufleuchten. Dies bestätigt, dass VBUS das Gerät erreicht.
Warten Sie, bis das Betriebssystem ein neues Gerät meldet, und installieren Sie bei Bedarf den vom Hersteller des Geräts angegebenen Treiber. Das Gerät erscheint danach in der Geräteliste bzw. in der Liste der seriellen Anschlüsse des Computers, was zeigt, dass die Leitungen D+ und D- des Kabels funktionieren.
Schließen Sie zum Schluss die Anwendung, die das Gerät verwendet, und ziehen Sie die Stecker, indem Sie am Kunststoffgehäuse der Stecker fassen.
Häufige Probleme:
Das Gerät wird vom Computer nicht erkannt. Die häufigste Ursache ist ein fehlender Treiber für den USB-Chip des Geräts oder ein Stecker, der nicht vollständig eingesteckt ist. Installieren Sie den passenden Treiber, stecken Sie die Stecker bis zum Anschlag ein und probieren Sie einen anderen USB-Anschluss des Computers.
Das Gerät startet nicht und die Betriebs-LED bleibt aus. Die Ursache kann ein USB-Anschluss ohne Stromversorgung oder ein überlasteter Hub sein. Schließen Sie das Kabel direkt an den Computer oder an ein USB-Ladegerät mit 5 V an und prüfen Sie, ob die LED aufleuchtet.
Die Datenübertragung bricht mit einem Fehler ab oder das Gerät startet selbstständig neu. Die Ursache kann ein schlechter Kontakt am Stecker oder ein zu hoher Verbrauch sein, der die Versorgungsspannung absenkt. Prüfen Sie die Verbindung, trennen Sie verbrauchende Module vorübergehend und versuchen Sie es erneut.
Das Gerät erscheint und verschwindet periodisch in der Geräteliste. Die Ursache ist meist ein bewegter Stecker oder ein seitlich gezogenes Kabel. Befestigen Sie das Gerät und das Kabel so, dass sie nicht belastet werden, und stecken Sie dann neu ein.
Der Mini-USB-Stecker lässt sich nur schwer einstecken oder rastet nicht ein. Die Ursache kann ein anderer Stecker sein, zum Beispiel Micro-USB, der eine andere Form hat. Prüfen Sie den Steckertyp des Geräts, bevor Sie das Kabel verwenden.
Einschränkungen und Tipps:
Das Kabel ist 30 cm lang und eignet sich für Aufbauten auf dem Schreibtisch, bei denen das Gerät nahe am Computer steht. Für größere Entfernungen verwenden Sie ein längeres Kabel, beachten Sie jedoch, dass jede Verlängerung bei gleichem Strom einen größeren Spannungsabfall verursacht.
Ein USB-Anschluss des Computers liefert üblicherweise bis zu 500 mA, daher muss der Verbrauch des Geräts einschließlich der angeschlossenen Module unter diesem Wert bleiben. Bei höherem Verbrauch versorgen Sie die Module separat und verwenden das Kabel nur für die Daten.
Ziehen Sie nicht am Kabel, um den Stecker zu lösen, und knicken Sie das Kabel nicht scharf in der Nähe der Stecker.
Mit diesem Kabel können Sie Daten übertragen, die serielle Kommunikation mit dem Computer nutzen und kleine Aufbauten direkt über ein USB-Ladegerät mit 5 V versorgen.
