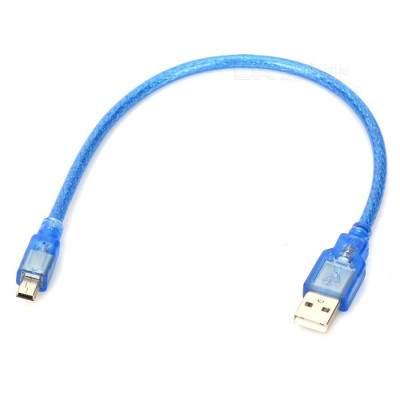

Cablu MiniUSB, USB-A la Mini-USB, 30cm
Arduino fejlesztőplaták és PC közötti csatlakoztatásra és adatátvitelre ideális, ez a 30 cm-es MiniUSB kábel stabil összeköttetést biztosít programozáshoz és soros kommunikációhoz. Mini-USB csatlakozója számos modullal és berendezéssel kompatibilis, kompakt hossza a munkaasztalhoz illik, a rugalmas kábel pedig könnyen kezelhető.
Shipping by szerda 11 november
A termék megvásárlásával jár 0,35 lei hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A USB-A apa csatlakozójú és másik végén Mini-USB apa csatlakozójú USB kábel összeköti egy számítógép, hub vagy töltő USB portját és egy Mini-USB csatlakozós eszközt. Ugyanazon a kábelen halad az 5 V-os táplálás és az adat is, ezért alkalmas adatátvitelre, soros kommunikációra, Mini-USB portos eszközök programozására és kisebb berendezések táplálására.
A kábel az USB-A csatlakozó négy érintkezőjét (VBUS, D-, D+ és GND) a 5 tűs Mini-USB csatlakozó megfelelő érintkezőivel köti össze. Az 5 V-os táplálás a VBUS és a GND vezetéken halad, az adat pedig a D+ és D- differenciális páron. A Mini-USB csatlakozó ID tűje nincs használatban. A 30 cm-es hossz kis táplálóvezetékeknél csökkenti a feszültségesést, és asztali összeállításokhoz alkalmas, ahol az eszköz közel van a számítógéphez.
A főbb jellemzők közé tartozik az USB-A apa csatlakozó, a Mini-USB apa csatlakozó, az átlátszó kék külső szigetelés és a 30 cm-es hossz. A kábelnek nincs szüksége saját táplálásra, az 5 V-os feszültséget a csatlakoztatott USB port biztosítja.
Specifikációk:
Tápfeszültség: 5 VDC (az USB porton keresztül)
1. végcsatlakozó: USB-A apa
2. végcsatlakozó: Mini-USB apa, 5 tű
Tápvezetékek: VBUS (5 V) és GND
Adatvezetékek: D+ és D-
Szín: átlátszó kék
Hossz: 30 cm
Kiosztás:
| Csatlakozó | Tű | Funkció |
|---|---|---|
| USB-A apa | 1 | VBUS, 5 V-os táplálás, a Mini-USB csatlakozó 1. tűjére kötve |
| USB-A apa | 2 | D-, negatív adatvezeték, a Mini-USB csatlakozó 2. tűjére kötve |
| USB-A apa | 3 | D+, pozitív adatvezeték, a Mini-USB csatlakozó 3. tűjére kötve |
| USB-A apa | 4 | GND, föld, a Mini-USB csatlakozó 5. tűjére kötve |
| Mini-USB apa | 1 | VBUS, 5 V-os táplálás |
| Mini-USB apa | 2 | D-, negatív adatvezeték |
| Mini-USB apa | 3 | D+, pozitív adatvezeték |
| Mini-USB apa | 4 | ID, ebben a kábelben nincs használatban |
| Mini-USB apa | 5 | GND, föld |
Használat:
Dugja be a Mini-USB csatlakozót az eszköz csatlakozójába, amíg érezhetően rögzül. A csatlakozó csak egy irányban illeszkedik, ezért ne erőltesse, ha nem megy be, hanem forgassa el, és próbálja újra.
Dugja be az USB-A csatlakozót a számítógép egyik USB portjába, táplált hubba vagy 5 V-os töltőbe.
Nagyobb fogyasztású eszközöknél részesítse előnyben a számítógép közvetlen portját a nem táplált hubbal szemben.
Csatlakoztatás előtt ellenőrizze, hogy az eszköznek Mini-USB csatlakozója van, mert a Micro-USB alakja más, és nem kompatibilis ezzel a csatlakozóval.
Ha az eszköznek van tápjelző LED-je, annak csatlakoztatás után ki kell gyulladnia, ami jelzi, hogy az 5 V-os táplálás eljut az eszközhöz.
Adatátvitel vagy soros kommunikáció esetén várja meg, amíg az operációs rendszer felismeri az eszközt, és szükség esetén telepítse hozzá az illesztőprogramot.
A kábelre ne kapcsoljon a USB porton biztosított 5 V-tól eltérő feszültséget.
Tartsa az eszköz fogyasztását a használt port határán belül. A számítógép USB portja általában legfeljebb 500 mA-t biztosít.
A csatlakozókat a műanyag testüknél fogva húzza ki, ne a kábelnél fogva, és kerülje a kábel hirtelen meghajlítását a csatlakozók közelében.
- Tápfeszültség
- 5 V DC (de la portul USB)
- Szín
- Átlátszó kék
- Hosszúság
- 30 cm
- Csatlakozó típusa
- USB-A apa, Mini-USB apa, 5 tűs
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Vélemények (2) - Vélemény moderálása
A 30 cm-es MiniUSB kábel egyik végén USB-A apadugó található a számítógéphez, töltőhöz vagy hubhoz, a másik végén pedig Mini-USB apadugó a csatlakoztatandó eszközhöz. Adatátvitelre, soros kommunikációra a számítógéppel, Mini-USB porttal rendelkező eszközök programozására, valamint ezek 5 V-os táplálására szolgál.
A bemutató a kábel üzembe helyezését mutatja be egy számítógéppel és egy Mini-USB csatlakozós eszközzel. A kábelhez nincs szükség fejlesztőpanelre, programra vagy saját tápellátásra.
Működés:
A kábel ugyanazokon a vezetékeken továbbítja a tápellátást és az adatokat. A táplálás 5 V, és a USB portról a VBUS és a GND vonalon jut el az eszközhöz. Az adatok a D+ és D- differenciális páron keringenek, amelyen a számítógép és az eszköz üzeneteket cserél.
A tápvezetékeknek van kis ellenállásuk, ezért rajtuk feszültségesés keletkezik, amelyet az U = I x R képlettel számolunk, ahol I az eszköz által felvett áram, R pedig a tápvezetékek ellenállása (VBUS és GND együtt). Példaszámításként, ha a teljes ellenállás 0.2 ohm lenne, és az eszköz 300 mA-t fogyasztana, a feszültségesés U = 0.3 A x 0.2 ohm = 0.06 V lenne, így az eszköz körülbelül 4.94 V-ot kapna.
Az ellenállás a hosszal arányosan nő, ezért azonos áram és azonos vezetékek mellett egy 30 cm-es kábel kevesebb feszültséget veszít, mint egy hosszú. A 0.2 ohmos érték csak egy feltételezett példaérték.
Csatlakoztatás:
A kábel két végén eltérő dugók vannak, és mindegyik csak egy irányban illeszkedik a saját csatlakozójába. Az adatjelek szintje a szokásos USB szint, a táplálás pedig 5 V. Kis fogyasztású eszköz esetén nincs szükség szintillesztőre, ellenállásokra vagy külön tápellátásra.
| Termék pin | Csatlakozik ehhez | Szerep |
|---|---|---|
| USB-A dugó, 1. pin | Mini-USB dugó, 1. pin | VBUS, 5 V táplálás |
| USB-A dugó, 2. pin | Mini-USB dugó, 2. pin | D-, negatív adatvonal |
| USB-A dugó, 3. pin | Mini-USB dugó, 3. pin | D+, pozitív adatvonal |
| USB-A dugó, 4. pin | Mini-USB dugó, 5. pin | GND, föld |
| Mini-USB dugó, 4. pin | Nincs használva | ID, csak az eszközök OTG funkciójánál használatos |
Használati példa:
A példa egy Mini-USB csatlakozós eszköz számítógéphez való csatlakoztatását mutatja adatátvitel céljából. Dugjuk be a Mini-USB dugót az eszköz csatlakozójába, amíg érezhetően rögzül.
Dugjuk be az USB-A dugót a számítógép egyik portjába. Közvetlen számítógépes portot válasszunk, ne tápellátás nélküli hubot.
Ha az eszköznek van tápellátást jelző LED-je, annak fel kell gyulladnia, ami igazolja, hogy a VBUS eljut hozzá.
Várjuk meg, amíg az operációs rendszer új eszközt jelez, és szükség esetén telepítsük az eszköz gyártója által megadott illesztőprogramot. Ezután az eszköz megjelenik a számítógép eszközlistájában vagy soros portjai között, ami azt mutatja, hogy a kábel D+ és D- vonalai működnek.
Végül zárjuk be az eszközt használó alkalmazást, és a dugókat a műanyag testüknél fogva húzzuk ki.
Gyakori problémák:
Az eszközt nem ismeri fel a számítógép. A leggyakoribb ok az eszköz USB áramkörének hiányzó illesztőprogramja, vagy a nem teljesen bedugott dugó. Telepítsük a megfelelő illesztőprogramot, dugjuk be újra teljesen a dugókat, és próbáljunk ki egy másik USB portot a számítógépen.
Az eszköz nem indul, és a tápellátást jelző LED kialszik marad. Az ok lehet tápellátás nélküli USB port vagy túlterhelt hub. Csatlakoztassuk a kábelt közvetlenül a számítógéphez vagy egy 5 V-os USB töltőhöz, és ellenőrizzük, hogy a LED felgyullad-e.
Az adatátvitel hibával leáll, vagy az eszköz magától újraindul. Az ok lehet laza érintkezés a dugónál, vagy túl nagy fogyasztás, amely csökkenti a táplálófeszültséget. Ellenőrizzük a csatlakozást, ideiglenesen húzzuk le a nagy fogyasztású modulokat, és próbáljuk újra.
Az eszköz időnként megjelenik, majd eltűnik az eszközlistából. Az ok általában egy megmozduló dugó vagy oldalirányban meghúzott kábel. Rögzítsük az eszközt és a kábelt úgy, hogy ne legyenek igénybe véve, majd csatlakoztassuk újra.
A Mini-USB dugó nehezen illeszkedik, vagy nem rögzül. Az ok lehet eltérő csatlakozó, például Micro-USB, amely más alakú. Ellenőrizzük az eszköz csatlakozótípusát, mielőtt használnánk a kábelt.
Korlátok és tanácsok:
A kábel hossza 30 cm, ami asztali összeállításokhoz alkalmas, ahol az eszköz közel van a számítógéphez. Nagyobb távolsághoz használjunk hosszabb kábelt, de vegyük figyelembe, hogy minden hosszabbítás azonos áram mellett nagyobb feszültségesést okoz.
A számítógép USB portja általában legfeljebb 500 mA-t szolgáltat, ezért az eszköz fogyasztásának a csatlakoztatott modulokkal együtt ez alatt az érték alatt kell maradnia. Nagyobb fogyasztás esetén a modulokat külön tápláljuk, és a kábelt csak adatátvitelre használjuk.
Ne húzzuk a kábelt a dugó kihúzásakor, és ne hajlítsuk meg élesen a dugók közelében.
Ezzel a kábellel adatot vihetünk át, használhatjuk a soros kommunikációt a számítógéppel, és kis összeállításokat közvetlenül egy 5 V-os USB töltőről is táplálhatunk.
