Modulo orologio RTC PCF8563, interfaccia I2C, 1.0-5.5V, allarme e timer, supporto per batteria a bottone

In questo tutorial utilizziamo la scheda Arduino Uno R3. Il modulo orologio PCF8563 è un orologio in tempo reale (RTC) con interfaccia I2C. Mantiene l'ora e la data anche quando la scheda di sviluppo è spenta, finché ha una batteria di riserva nel portabatteria. Lo si usa nei registri dati con marca temporale, negli allarmi, negli orologi digitali, nelle automazioni programmate e in qualsiasi progetto che deve sapere che ore sono dopo un riavvio.

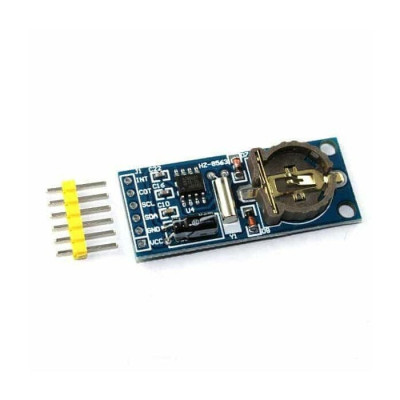

Il modulo ha il circuito PCF8563 in package SO8, un cristallo da 32.768 kHz (Y1) e un portabatteria per batterie a bottone. Sul bordo della scheda c'è un connettore J1 a 6 pin, contrassegnati INT, COT, SCL, SDA, GND e VCC. La scheda non ha pulsanti, potenziometri, jumper o LED, quindi tutte le regolazioni si fanno da programma.

Come funziona:

Il cristallo da 32.768 kHz oscilla 32768 volte al secondo, ovvero 2 alla 15. Il circuito divide questa frequenza fino a 1 Hz e a ogni impulso di questo incrementa il contatore dei secondi. Dal contatore dei secondi si ottengono minuti, ore, giorno, giorno della settimana, mese e anno, tutti conservati in registri interni.

I valori nei registri sono in formato BCD. Ogni cifra decimale occupa 4 bit, quindi il secondo 45 si legge come 0x45 e non come 0x2D. Il programma converte dal BCD al decimale con la formula (v >> 4) * 10 + (v AND 0x0F) e viceversa con ((v / 10) << 4) OR (v MOD 10).

Il registro 0x02 (secondi) ha nel bit 7 l'indicatore VL (voltage low). Se è 1, la tensione di alimentazione è scesa troppo oppure l'oscillatore si è fermato, e l'ora non è più garantita. Scrivendo i secondi con il bit 7 uguale a 0 l'indicatore viene cancellato. Il registro 0x07 (mese) ha nel bit 7 il bit di secolo, che il circuito commuta al passaggio dell'anno da 99 a 00. Nel programma consideriamo che il valore 0 significhi gli anni 20xx.

Il circuito ha anche l'allarme, il timer e un'uscita di clock programmabile sul pin COT (CLKOUT), con frequenze 32.768 kHz, 1.024 kHz, 32 Hz o 1 Hz, impostata dal registro all'indirizzo 0x0D. Il pin INT è un'uscita di interruzione, open-drain, attiva a livello basso. In questo tutorial leggiamo solo ora e data, quindi COT e INT restano non collegati.

La precisione dipende solo dal cristallo, perché il circuito non fa compensazione di temperatura. Un cristallo con scostamento di 20 ppm (valore dato come esempio) significa circa 20 x 86400 / 1000000 = 1.7 secondi al giorno, cioè circa 50 secondi al mese. Per un registro dati è più che sufficiente, per un orologio di precisione servirebbe una sincronizzazione periodica.

L'indirizzo I2C a 7 bit è 0x51. Nella documentazione del circuito compaiono gli indirizzi a 8 bit A2h per la scrittura e A3h per la lettura, mentre la libreria Wire di Arduino lavora con l'indirizzo a 7 bit, cioè 0x51.

Collegamento:

Alimentate il modulo dal pin 5V della scheda Arduino Uno. Il circuito PCF8563 funziona tra 1.0 e 5.5 V, quindi 5 V è adatto, e i livelli logici del bus I2C sono compatibili con quelli della scheda Uno, quindi non serve un convertitore di livello. Se usate una scheda a 3.3 V, alimentate il modulo da 3.3 V. La scheda Arduino si alimenta dal computer tramite il cavo USB A-B. Montate la batteria a bottone nel portabatteria con la polarità corretta, verificando il tipo stampigliato sul portabatteria.

Sulla scheda Arduino Uno R3 i pin SDA e SCL vicino ad AREF sono gli stessi segnali di A4 e A5, quindi potete usarli al loro posto. Quando collegate i pin del connettore, tenete presente che l'ordine dall'alto in basso sulla scheda è INT, COT, SCL, SDA, GND, VCC. Attenzione a SDA e SCL, sono in ordine inverso rispetto a molti moduli. Per un bus I2C stabile usate cavi corti.

Scheda e librerie:

In Arduino IDE selezionate Tools > Board > Arduino AVR Boards > Arduino Uno. Il pacchetto Arduino AVR Boards è incluso in Arduino IDE, quindi non va aggiunto nessun indirizzo in File > Preferences. Selezionate poi la porta della scheda da Tools > Port.

Il programma usa solo la libreria Wire, che è inclusa in Arduino IDE, quindi non serve installare alcuna libreria. Parliamo direttamente con i registri del circuito, così capite esattamente cosa si legge e cosa si scrive.

Codice:

Il programma imposta l'orologio dall'ora di compilazione se l'ora non è mai stata impostata o se la batteria è stata rimossa, poi visualizza data e ora ogni secondo.

/*
  PCF8563 RTC module test
  Board: Arduino Uno (Tools > Board > Arduino AVR Boards > Arduino Uno)
  Board package: Arduino AVR Boards (comes with the Arduino IDE)
  Libraries: none to install, the Wire library comes with the Arduino IDE
  Wiring:
    RTC VCC -> Arduino 5V
    RTC GND -> Arduino GND
    RTC SDA -> Arduino A4
    RTC SCL -> Arduino A5
    RTC INT and COT are not connected
  The program sets the clock from the compile time when the time was never
  set or the backup battery was lost, then prints the date and time every second.
*/
#include <Wire.h>
const uint8_t RTC_ADDRESS = 0x51;      // 7-bit I2C address of the PCF8563
const uint8_t REG_CONTROL_1 = 0x00;    // first register, control and status 1
const uint8_t REG_SECONDS = 0x02;      // seconds register, bit 7 is the VL flag
const bool FORCE_SET_TIME = false;     // set to true to rewrite the time at every start
const char *dayNames[] = {"Sunday", "Monday", "Tuesday", "Wednesday", "Thursday", "Friday", "Saturday"};
// Convert a decimal number (0 - 99) to BCD
uint8_t decToBcd(uint8_t value) {
  return ((value / 10) << 4) | (value % 10);
}
// Convert a BCD number to decimal
uint8_t bcdToDec(uint8_t value) {
  return ((value >> 4) * 10) + (value & 0x0F);
}
// Day of the week from the date, 0 = Sunday
uint8_t dayOfWeek(uint16_t year, uint8_t month, uint8_t day) {
  static const uint8_t offsets[] = {0, 3, 2, 5, 0, 3, 5, 1, 4, 6, 2, 4};
  if (month < 3) {
    year -= 1;
  }
  return (year + year / 4 - year / 100 + year / 400 + offsets[month - 1] + day) % 7;
}
// Check if the module answers on the I2C bus
bool rtcPresent() {
  Wire.beginTransmission(RTC_ADDRESS);
  return Wire.endTransmission() == 0;
}
// Read several consecutive registers starting at startReg
bool readRegisters(uint8_t startReg, uint8_t *buffer, uint8_t length) {
  Wire.beginTransmission(RTC_ADDRESS);
  Wire.write(startReg);
  if (Wire.endTransmission() != 0) {
    return false;
  }
  if (Wire.requestFrom(RTC_ADDRESS, length) != length) {
    return false;
  }
  for (uint8_t i = 0; i < length; i++) {
    buffer[i] = Wire.read();
  }
  return true;
}
// Write the compile date and time into the clock
void setTimeFromCompileTime() {
  const char *dateText = __DATE__;   // format: "Mmm dd yyyy"
  const char *timeText = __TIME__;   // format: "hh:mm:ss"
  const char *months = "JanFebMarAprMayJunJulAugSepOctNovDec";
  char monthName[4] = {dateText[0], dateText[1], dateText[2], 0};
  uint8_t month = (strstr(months, monthName) - months) / 3 + 1;
  uint8_t day = ((dateText[4] == ' ') ? 0 : (dateText[4] - '0')) * 10 + (dateText[5] - '0');
  uint16_t year = atoi(dateText + 7);
  uint8_t hour = (timeText[0] - '0') * 10 + (timeText[1] - '0');
  uint8_t minute = (timeText[3] - '0') * 10 + (timeText[4] - '0');
  uint8_t second = (timeText[6] - '0') * 10 + (timeText[7] - '0');
  Wire.beginTransmission(RTC_ADDRESS);
  Wire.write(REG_CONTROL_1);                          // start at control register 1
  Wire.write((uint8_t)0x00);                          // control 1: clock running
  Wire.write((uint8_t)0x00);                          // control 2: no alarm or timer flags
  Wire.write(decToBcd(second));                       // seconds, bit 7 = 0 clears the VL flag
  Wire.write(decToBcd(minute));                       // minutes
  Wire.write(decToBcd(hour));                         // hours
  Wire.write(decToBcd(day));                          // day of the month
  Wire.write(dayOfWeek(year, month, day));            // day of the week
  Wire.write(decToBcd(month));                        // month, century bit 0 means 20xx
  Wire.write(decToBcd(year % 100));                   // year (00 - 99)
  Wire.endTransmission();
}
void setup() {
  Serial.begin(9600);
  Wire.begin();
  if (!rtcPresent()) {
    Serial.println("PCF8563 not found, check the wiring");
    while (true) {
      delay(1000);
    }
  }
  Serial.println("PCF8563 found at address 0x51");
  uint8_t secondsRegister = 0;
  readRegisters(REG_SECONDS, &secondsRegister, 1);
  bool vlFlag = (secondsRegister & 0x80) != 0;        // 1 = time is not guaranteed
  if (vlFlag || FORCE_SET_TIME) {
    Serial.println("Time lost or forced, setting it from compile time");
    setTimeFromCompileTime();
  }
}
void loop() {
  uint8_t data[7];
  if (!readRegisters(REG_SECONDS, data, 7)) {
    Serial.println("Read error");
    delay(1000);
    return;
  }
  bool vlFlag = (data[0] & 0x80) != 0;
  uint8_t second = bcdToDec(data[0] & 0x7F);          // mask the VL bit
  uint8_t minute = bcdToDec(data[1] & 0x7F);
  uint8_t hour = bcdToDec(data[2] & 0x3F);
  uint8_t day = bcdToDec(data[3] & 0x3F);
  uint8_t weekday = data[4] & 0x07;
  uint8_t month = bcdToDec(data[5] & 0x1F);           // mask the century bit
  uint16_t year = 2000 + bcdToDec(data[6]);
  char buffer[40];
  snprintf(buffer, sizeof(buffer), "%04u-%02u-%02u %02u:%02u:%02u ",
           (unsigned int)year, (unsigned int)month, (unsigned int)day,
           (unsigned int)hour, (unsigned int)minute, (unsigned int)second);
  Serial.print(buffer);
  Serial.print(dayNames[weekday]);
  if (vlFlag) {
    Serial.print("  WARNING: time is not guaranteed");
  }
  Serial.println();
  delay(1000);                                        // one reading per second
}

Come funziona il codice:

All'inizio ci sono le definizioni. RTC_ADDRESS è l'indirizzo I2C a 7 bit del circuito, cioè 0x51. REG_CONTROL_1 è il primo registro (0x00), mentre REG_SECONDS è il registro dei secondi (0x02), il cui bit 7 è l'indicatore VL. La costante FORCE_SET_TIME, se la impostate su true, riscrive l'ora a ogni avvio. L'array dayNames contiene i nomi dei giorni, nell'ordine in cui li numera il programma, da 0 per domenica.

Le funzioni decToBcd e bcdToDec convertono tra il numero decimale e il formato BCD usato dai registri. La funzione dayOfWeek calcola il giorno della settimana dalla data, perché l'orologio non lo deduce da solo e dobbiamo calcolarlo noi. La funzione rtcPresent invia una trasmissione vuota all'indirizzo 0x51 e restituisce true se il modulo risponde.

La funzione readRegisters invia l'indirizzo del registro iniziale, poi richiede length byte con Wire.requestFrom e li mette nel buffer. Il circuito incrementa da solo l'indirizzo del registro, quindi una sola richiesta legge tutti i valori dai secondi all'anno.

La funzione setTimeFromCompileTime estrae data e ora dalle macro __DATE__ e __TIME__, calcola il mese in base alla posizione del nome nella stringa months e scrive in ordine i registri da 0x00 a 0x08. I secondi si scrivono con il bit 7 uguale a 0, il che cancella l'indicatore VL, e il bit di secolo nel mese resta 0.

Nel setup avviamo la porta seriale a 9600 baud e il bus I2C con Wire.begin. Se rtcPresent restituisce false, il programma mostra un messaggio di errore e si ferma. Altrimenti leggiamo il registro dei secondi, e se vlFlag è 1 oppure FORCE_SET_TIME è true, chiamiamo setTimeFromCompileTime.

Nel loop leggiamo 7 registri da 0x02 nell'array data. Da ogni valore mascheriamo i bit che non fanno parte del numero (0x7F per secondi e minuti, 0x3F per ore e giorno, 0x1F per il mese) e convertiamo dal BCD. L'anno si ottiene come 2000 più il valore del registro degli anni. La riga viene formattata con snprintf, visualizzata insieme al nome del giorno e, se vlFlag è 1, con un avviso. Alla fine, delay(1000) fa una lettura al secondo.

Risultato:

Aprite il Serial Monitor da Tools e impostate la velocità a 9600 baud. Alla prima accensione compaiono i messaggi sul modulo trovato e sull'impostazione dell'ora, poi una riga al secondo con data, ora e giorno della settimana. Alle accensioni successive l'ora non viene più impostata, finché la batteria è nel portabatteria.

PCF8563 found at address 0x51
Time lost or forced, setting it from compile time
2025-03-14 10:22:31 Friday
2025-03-14 10:22:32 Friday
2025-03-14 10:22:33 Friday
2025-03-14 10:22:34 Friday
2025-03-14 10:22:35 Friday
2025-03-14 10:22:36 Friday

Problemi frequenti:

Sul monitor seriale compare il messaggio PCF8563 not found. La causa è di solito un collegamento sbagliato o un'alimentazione mancante. Verificate che SDA vada ad A4 e SCL ad A5, tenendo presente che sul connettore SCL è sopra SDA, e che VCC sia a 5V e GND a GND.

Non compare nulla sul monitor seriale oppure compaiono caratteri strani. La causa è una velocità sbagliata. Impostate nel Serial Monitor la velocità di 9600 baud e verificate che la porta selezionata sia quella della scheda Arduino Uno.

L'ora è sbagliata dopo ogni spegnimento. La causa è una batteria assente o scarica nel portabatteria, oppure montata con la polarità invertita. Montate una batteria corretta, poi impostate FORCE_SET_TIME su true, caricate il programma una volta e riportatelo su false.

Compare l'avviso time is not guaranteed. L'indicatore VL è 1, quindi la tensione di alimentazione è scesa troppo oppure l'oscillatore si è fermato. Impostate di nuovo l'ora, e se l'avviso ritorna, sostituite la batteria.

L'orologio imposta l'ora di compilazione, ma con qualche secondo di ritardo. La causa è il tempo che passa tra la compilazione e il caricamento del programma sulla scheda. Per un'ora esatta, impostate l'orologio da una fonte esterna, ad esempio dal computer o da un server orario.

L'orologio si discosta di qualche secondo al mese. È normale, perché la precisione dipende dal cristallo e il circuito non fa compensazione di temperatura. Sincronizzate periodicamente l'orologio se vi serve una precisione migliore.

Limiti e consigli:

L'orologio funziona tra 1.0 e 5.5 V, ma per la comunicazione I2C a 400 kHz l'alimentazione deve essere di almeno 1.8 V. La precisione è data dal cristallo da 32.768 kHz e varia con la temperatura, quindi non sostituisce un orologio con compensazione di temperatura dove contano le frazioni di secondo al mese.

Il modulo mantiene l'ora solo finché nel portabatteria c'è una batteria in buono stato, e il consumo in modalità di riserva è molto basso, tipicamente 0.25 µA a 3.0 V e 25 °C. Quando usate le uscite INT e COT, aggiungete resistenze di pull-up, perché entrambe sono open-drain.

In seguito potete usare l'allarme e il timer del circuito, con l'uscita INT collegata a un ingresso di interruzione, per risvegliare la scheda da una modalità a basso consumo. Potete anche usare l'uscita COT a 1 Hz come base dei tempi per altri circuiti, oppure costruire un registro dati con marca temporale su scheda SD.
