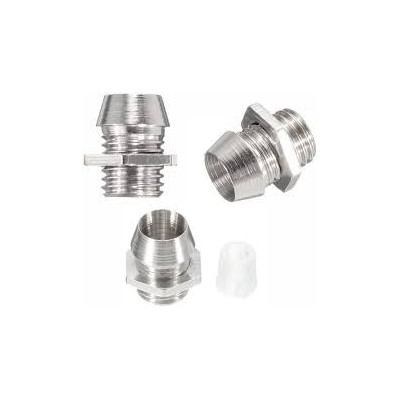

Supporto LED 5mm, Metallo, con separatore in plastica
Staffa metallica per il montaggio a pannello di LED da 5 mm, garantisce un fissaggio filettato sicuro e un aspetto professionale. Include un separatore in plastica bianca per l'isolamento dei contatti, compatibile con LED da 5 mm, richiede un foro di montaggio da 8 mm, struttura in metallo per resistenza e lunga durata. Include staffa metallica e isolante in plastica.
Spedito entro giovedì 22 ottobre
Acquistando questo prodotto guadagni 0,10 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il supporto per LED da 5 mm è realizzato in metallo, ha filettatura esterna e si monta su pannelli, contenitori e frontalini di apparecchiature, dove il LED indicatore deve essere fissato in modo pulito e stabile. È fornito insieme a un isolatore in plastica bianca, che separa tra loro i contatti del LED e li isola dal corpo metallico del supporto. È adatto per pannelli di comando, strumenti da laboratorio, alimentatori, amplificatori, contenitori per progetti elettronici e altre applicazioni con indicatori luminosi.
Il supporto accetta LED da 5 mm di diametro e si fissa in un foro di montaggio da 8 mm di diametro. La parte frontale è svasata, a forma di cono, e incornicia la testa del LED, mentre la filettatura posteriore consente il fissaggio con dado attraverso lo spessore del pannello.
Tra le caratteristiche principali figurano il corpo metallico filettato, la parte frontale svasata, il dado esagonale di fissaggio e l’isolatore in plastica bianca per i contatti del LED. Il supporto è un componente meccanico passivo e non richiede alimentazione.
Il supporto è compatibile con LED da 5 mm con terminali, indipendentemente dal colore, quindi può essere utilizzato in progetti con Arduino, ESP32, STM32, Raspberry Pi o con altri circuiti che comandano un LED indicatore.
Specifiche:
Compatibilità: LED 5 mm
Diametro LED: 5 mm
Diametro foro di montaggio: 8 mm
Materiale: Metallo
Isolatore: Plastica bianca
Utilizzo:
Praticate nel pannello o nel contenitore un foro del diametro di 8 mm e rimuovete le sbavature dai bordi.
Se il dado è montato sulla filettatura, svitatelo e tenetelo da parte per il fissaggio del supporto.
Inserite il supporto dalla parte frontale del pannello, con la parte svasata rivolta verso l’esterno, e fissatelo sul retro con il dado.
Serrare il dado con moderazione, senza forza eccessiva, per non deformare il supporto e non danneggiare il pannello.
Inserite l’isolatore in plastica bianca nel supporto, dalla parte posteriore, quindi montate il LED da 5 mm nell’isolatore, in modo che la testa del LED arrivi nella parte svasata del supporto.
Verificate che i pin del LED escano dal retro dell’isolatore e non tocchino il corpo metallico del supporto.
Rispettate la polarità del LED (anodo al positivo, catodo al negativo) e utilizzate sempre una resistenza limitatrice di corrente, calcolata in base alla tensione di alimentazione e alla corrente del LED.
Se il pannello o il contenitore è metallico e collegato a massa o a un’altra tensione, utilizzate l’isolatore in plastica per evitare cortocircuiti tra i pin del LED e il supporto.
