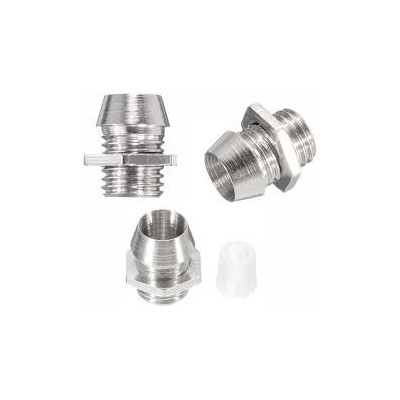

LED-Halter 5mm, Metall, mit Kunststoff-Trennsteg
Metallhalterung zur Panelmontage von 5-mm-LEDs. Sorgt für sicheren Halt und ein professionelles Erscheinungsbild. Inklusive weißem Kunststoff-Trennring zur Kontaktisolierung. Kompatibel mit 5-mm-LEDs. Benötigt eine 8-mm-Montagebohrung. Robuste Metallkonstruktion für lange Lebensdauer. Lieferumfang: Metallhalterung und Kunststoffisolator.
Shipping by Donnerstag 22 Oktober
Mit dem Kauf dieses Produkts erhalten Sie 7,30 Ft an Treuepunkten.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Die 5-mm-LED-Halterung ist aus Metall gefertigt, verfügt über ein Außengewinde und wird an Paneelen, Gehäusen und Frontplatten von Geräten montiert, wo die Anzeige-LED sauber und stabil befestigt werden muss. Sie wird zusammen mit einem weißen Kunststoffisolator geliefert, der die Anschlüsse der LED voneinander und vom Metallkörper des Halters trennt. Sie eignet sich für Bedienfelder, Laborgeräte, Netzteile, Verstärker, Gehäuse für Elektronikprojekte und andere Anwendungen mit Leuchtanzeigen.
Die Halterung nimmt 5-mm-LEDs auf und wird in eine Montageloch mit einem Durchmesser von 8 mm eingesetzt. Der vordere Teil ist trichterförmig aufgeweitet und umfasst den LED-Kopf, während das Gewinde auf der Rückseite die Befestigung mit einer Mutter an der Paneeldicke ermöglicht.
Zu den wichtigsten Merkmalen gehören der metallische Gewindekörper, der trichterförmige Frontbereich, die sechseckige Befestigungsmutter und der weiße Kunststoffisolator für die LED-Anschlüsse. Die Halterung ist ein passives mechanisches Bauteil und benötigt keine Stromversorgung.
Die Halterung ist mit 5-mm-LEDs mit Anschlussdrähten kompatibel, unabhängig von der Farbe, und kann daher in Projekten mit Arduino, ESP32, STM32, Raspberry Pi oder anderen Schaltungen verwendet werden, die eine Anzeige-LED ansteuern.
Technische Daten:
Kompatibilität: 5-mm-LED
LED-Durchmesser: 5 mm
Montagelochdurchmesser: 8 mm
Material: Metall
Isolator: Weißer Kunststoff
Verwendung:
Bohren Sie in das Paneel oder Gehäuse ein Loch mit einem Durchmesser von 8 mm und entfernen Sie die Grate an den Kanten.
Falls die Mutter bereits auf dem Gewinde sitzt, schrauben Sie sie ab und bewahren Sie sie zur Befestigung der Halterung auf.
Führen Sie die Halterung von vorne durch das Paneel ein, mit dem aufgeweiteten Teil nach außen, und befestigen Sie sie von hinten mit der Mutter.
Ziehen Sie die Mutter mäßig fest, ohne übermäßige Kraft anzuwenden, damit sich die Halterung nicht verformt und das Paneel nicht beschädigt wird.
Setzen Sie den weißen Kunststoffisolator von hinten in die Halterung ein und montieren Sie anschließend die 5-mm-LED in den Isolator, sodass der LED-Kopf in den aufgeweiteten Teil der Halterung gelangt.
Stellen Sie sicher, dass die LED-Anschlüsse aus der Rückseite des Isolators herausragen und den Metallkörper der Halterung nicht berühren.
Beachten Sie die Polarität der LED (Anode an Plus, Kathode an Minus) und verwenden Sie immer einen Vorwiderstand zur Strombegrenzung, berechnet nach der Versorgungsspannung und dem LED-Strom.
Wenn das Paneel oder Gehäuse aus Metall besteht und mit Masse oder einer anderen Spannung verbunden ist, verwenden Sie den Kunststoffisolator, um Kurzschlüsse zwischen den LED-Anschlüssen und der Halterung zu vermeiden.
