Giunto a bussola per albero in ottone, 2mm a 2mm, 20 x 9 mm, con viti di fissaggio
Giunto in ottone per collegare in modo sicuro un albero da 2 mm in applicazioni meccaniche ed elettroniche, assicura una trasmissione stabile del movimento e un allineamento preciso. Include viti di fissaggio per un montaggio rapido e una presa salda, ha dimensioni esterne di 20 x 9 mm, struttura compatta e resistente all'usura, adatto a progetti fai da te, robot e meccanismi di precisione.
Acquistando questo prodotto guadagni 0,30 RON in punti fedeltà.
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Ricevi punti a ogni ordine, per un valore del 5%.
Il giunto rigido in ottone collega due alberi con diametro di 2 mm allineati sulla stessa linea e trasmette il movimento rotatorio da uno all'altro. È adatto per collegare un motore piccolo a un'elica, un ingranaggio, una pompa o un sensore rotativo, in progetti di robotica, modelli RC, meccanismi di stampanti 3D e impianti da laboratorio realizzati in officina.

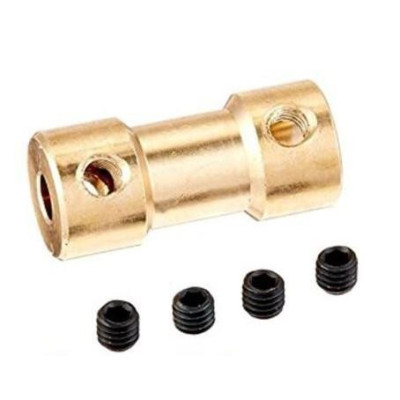

Il pezzo è una boccola cilindrica tornita in ottone, con un foro per albero a ciascuna estremità, entrambi da 2 mm. Il centro è più sottile delle estremità, mentre il corpo misura 20 mm di lunghezza e 9 mm di diametro esterno. Essendo rigido, il giunto fa ruotare i due alberi con lo stesso numero di giri, senza elemento elastico tra di loro.
Tra le caratteristiche principali c'è un foro filettato radiale a ciascuna estremità, in cui si avvita una vite di fissaggio senza testa, con esagono incassato, che preme sull'albero e lo blocca per attrito. La confezione include 4 viti di fissaggio. Il pezzo è puramente meccanico e non richiede alimentazione.
Specifiche:
Materiale: Ottone
Tipo: Giunto rigido per albero
Diametro albero estremità 1: 2 mm
Diametro albero estremità 2: 2 mm
Fissaggio albero: Vite senza testa con esagono incassato, un foro filettato a ciascuna estremità
Viti incluse: 4 pz
Dimensioni: 20 x 9 mm
Layout:
| Elemento | Funzione |
|---|---|
| Estremità 1 | Foro da 2 mm per il primo albero, di solito l'albero del motore. |
| Estremità 2 | Foro da 2 mm per il secondo albero, di solito l'albero del carico. |
| Foro filettato dell'estremità 1 | Riceve una vite di fissaggio che blocca il primo albero. |
| Foro filettato dell'estremità 2 | Riceve una vite di fissaggio che blocca il secondo albero. |
| Porzione centrale sottile | Unisce le due estremità del giunto. |
| Viti di fissaggio | Serrando una vite, questa preme sull'albero e lo blocca nel giunto. Allentandola è possibile rimuovere o riposizionare l'albero. |
Utilizzo:
Scollegate l'alimentazione del motore prima del montaggio, perché un avvio accidentale durante il serraggio delle viti può ferire o far ruotare l'albero.
Verificate che entrambi gli alberi abbiano diametro di 2 mm e che non presentino bava, poi pulite i fori filettati dai trucioli.
Allentate le viti di fissaggio finché non sporgono più nel foro centrale, in modo che gli alberi entrino liberamente nel giunto.
Inserite il primo albero nell'estremità 1 e il secondo albero nell'estremità 2, lasciando tra le loro estremità uno spazio di circa 1 mm, per evitare che si premano l'uno contro l'altro.
Allineate i due alberi sulla stessa linea, osservando da due direzioni perpendicolari.
Avvitate dritta ciascuna vite di fissaggio a mano finché tocca l'albero, poi serratela con una chiave esagonale adatta, prima sull'albero del motore e poi su quello del carico. Non serrate eccessivamente, perché l'ottone è un metallo morbido e il filetto si può rovinare.
Se l'albero ha una superficie piana, posizionate la vite su di essa per una presa migliore.
Ruotate gli alberi a mano e verificate che il movimento sia fluido, senza gioco e senza punti duri. Il montaggio è corretto quando gli alberi non possono essere sfilati a mano.
Controllate le viti dopo i primi minuti di funzionamento e poi periodicamente, perché le vibrazioni possono allentarle.
- Dimensioni
- 20 x 9 mm
- Materiale
- Ottone
- Tipo
- Giunto rigido per albero
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Il giunto in ottone per albero da 2 mm è un componente meccanico passivo, usato per collegare due alberi allineati, ad esempio l'albero di un piccolo motore e quello di un'elica, di un ingranaggio, di una pompa o di un sensore rotativo. Il tutorial spiega passo passo come si monta, come si allineano gli alberi e come si verifica il risultato, senza circuiti elettronici e senza programma.
Il corpo misura 20 x 9 mm, ha due estremità per l'albero e viene fornito con viti di fissaggio. Lo troverete in progetti di robotica, modelli RC, meccanismi di stampanti 3D e installazioni da laboratorio realizzate in officina.
Come funziona:
Il giunto è un manicotto cilindrico con un foro da 2 mm per ciascun albero. Nella parete di ciascuna estremità c'è un foro filettato in cui entra una vite di fissaggio senza testa. Quando la vite è serrata, la sua punta preme sull'albero e la forza di attrito tra vite, albero e manicotto trasmette il movimento di rotazione da un albero all'altro. La parte centrale del giunto è più sottile delle estremità e serve solo a unire le due metà.
Il giunto è rigido, quindi i due alberi ruotano con la stessa velocità: n(uscita) = n(ingresso). Si trasmette anche la coppia, e la potenza meccanica è P = M x ω, dove ω = 2 x π x n / 60 e si esprime in rad/s. Ad esempio, un motore che gira a 3000 rpm ha ω = 2 x 3.14 x 3000 / 60 = 314 rad/s. Con una coppia di 5 mN·m, la potenza trasmessa è 0.005 x 314 = 1.57 W. I valori sono solo un esempio di calcolo per il dimensionamento del progetto.
Lo spessore della parete attorno a un albero da 2 mm è (9 - 2) / 2 = 3.5 mm. La parete spessa rende il pezzo resistente al serraggio delle viti, ma l'ottone è un metallo morbido, e un serraggio eccessivo segna l'albero e può rovinare il filetto.
Collegamento:
Non ci sono piedini o morsetti elettrici. Il collegamento è solo meccanico, tra i due alberi e le due viti di fissaggio. La tabella mostra cosa entra in ciascuna estremità del giunto.
| Pin del prodotto | Si collega a | Funzione |
|---|---|---|
| Estremità 1 del giunto | Albero da 2 mm del motore o della fonte di movimento | Riceve il movimento di rotazione |
| Estremità 2 del giunto | Albero da 2 mm del carico (elica, ruota, ingranaggio, pompa, sensore) | Trasmette il movimento oltre |
| Vite di fissaggio dell'estremità 1 | Foro filettato dell'estremità 1 | Blocca l'albero dell'estremità 1 |
| Vite di fissaggio dell'estremità 2 | Foro filettato dell'estremità 2 | Blocca l'albero dell'estremità 2 |
Prima del montaggio, scollegate l'alimentazione del motore. Un motore che si avvia accidentalmente mentre serrate le viti può ferirvi o può far girare l'albero in modo imprevisto.
Pulsanti, regolazioni e indicatori:
Il pezzo non ha pulsanti, potenziometri, LED o display. Gli unici elementi da azionare sono le viti di fissaggio, una per ciascuna estremità.
| Elemento | A cosa serve | Come si usa |
|---|---|---|
| Vite di fissaggio estremità 1 | Fissa il primo albero nel giunto | Si serra con una chiave esagonale adatta, dopo aver inserito l'albero fino alla profondità desiderata. Si allenta per rimuovere o riposizionare l'albero. |
| Vite di fissaggio estremità 2 | Fissa il secondo albero nel giunto | Si serra allo stesso modo della prima, dopo aver allineato i due alberi. |
| Fori filettati | Ricevono le viti di fissaggio | Si puliscono dai trucioli prima del montaggio. La vite va avvitata dritta, senza forzare. |
Per fissare un albero, inseritelo nell'estremità del giunto fino a raggiungere la profondità desiderata. Avvitate la vite di fissaggio a mano finché tocca l'albero, poi serratela con la chiave esagonale. Una leggera trazione sull'albero indica se è bloccato. Se l'albero ha una superficie piana, appoggiate la vite su di essa, perché la presa è migliore che su un albero tondo.
La posizione di partenza prevede entrambe le viti allentate, in modo che i due alberi entrino liberamente nel giunto. Le viti si serrano solo dopo che gli alberi sono allineati. Il montaggio è riuscito quando gli alberi non si sfilano a mano e, ruotando lentamente, non si avverte gioco.
Configurazione:
Verificate prima che gli alberi abbiano diametro 2 mm e che non abbiano bave. Una bava non lascia entrare completamente l'albero e compromette il centraggio. Allentate le viti di fissaggio finché non sporgono più nel foro centrale.
Inserite il primo albero nell'estremità 1, poi il secondo albero nell'estremità 2. Lasciate tra le estremità degli alberi uno spazio di circa 1 mm, in modo che non si premano l'uno contro l'altro. Se gli alberi si toccano, il giunto trasmette anche forze assiali e i cuscinetti del motore si usurano.
Allineate i due alberi sulla stessa linea, osservando da due direzioni perpendicolari. Serrate prima la vite sull'albero del motore, poi quella sull'albero del carico. Ruotate a mano più volte e verificate che il movimento sia fluido, senza punti duri o oscillazioni visibili.
L'impostazione si mantiene con il semplice serraggio meccanico. Durante il funzionamento, le vibrazioni possono allentare le viti, quindi controllatele dopo i primi minuti di lavoro e poi periodicamente.
Esempio di utilizzo:
L'esempio collega un piccolo motore in corrente continua, con albero da 2 mm, a un albero da 2 mm che aziona un'elica o una piccola pompa. Il motore è fissato su un supporto, mentre il carico è fissato su un secondo supporto, con gli alberi sulla stessa linea.
Scollegate l'alimentazione del motore. Allentate entrambe le viti di fissaggio, poi inserite l'albero del motore nell'estremità 1 e l'albero del carico nell'estremità 2, con uno spazio di circa 1 mm tra loro. Verificate l'allineamento, serrate la vite dell'estremità 1 e poi quella dell'estremità 2.
Ruotate a mano l'albero del carico. Se l'albero del motore gira insieme a esso, senza gioco, il montaggio è corretto. Alimentate il motore a una velocità bassa. Gli alberi devono ruotare insieme, senza vibrazioni e senza rumori metallici. Spegnete il motore, serrate di nuovo le viti dopo i primi minuti di lavoro, quindi usate il montaggio normalmente.
Problemi frequenti:
L'albero slitta nel giunto. La causa è di solito una vite troppo lenta o appoggiata su un albero lucido. Serrate la vite con più decisione. Se non basta, realizzate una superficie piana sull'albero, su cui la vite possa appoggiarsi.
Il montaggio vibra o si sente un rumore ad alta velocità. La causa è di norma un allineamento imperfetto degli alberi o un albero leggermente piegato. Allentate le viti, riallineate gli alberi sulla stessa linea e serrate di nuovo.
L'albero non entra completamente nel giunto. La causa è una bava sull'albero o trucioli nel foro. Rimuovete la bava con una lima fine e pulite il foro.
Le viti si allentano dopo un po' di tempo. La causa è la vibrazione. Controllatele periodicamente e riserratele senza forza eccessiva.
Il motore si scalda o i cuscinetti si usurano rapidamente. La causa può essere la mancanza di spazio tra gli alberi, che si premono assialmente l'uno contro l'altro. Lasciate uno spazio di circa 1 mm tra le estremità degli alberi.
Limiti e consigli:
Il giunto è rigido e non compensa il disallineamento. I due alberi devono essere ben allineati, altrimenti compaiono vibrazioni e usura. È adatto ad alberi da 2 mm su entrambe le estremità e a carichi piccoli, dove la trasmissione avviene per attrito, non per chiavetta o scanalatura.
Il fissaggio per attrito ha limiti di coppia. Per carichi che richiedono una coppia maggiore, una superficie piana sull'albero aumenta la sicurezza della trasmissione. Il giunto può essere usato anche in modelli RC, piccoli meccanismi di trasmissione, pompe e meccanismi rotativi da laboratorio.
